Название изобретения: Устройство для подъема жидкости из скважин.
Авторы изобретения: Бондаренко В.А.
Заявитель: Оренбургский государственный университет
Дата поступления заявки в Патентное ведомство 12.05.1999
Индекс рубрики МПК: 7 F 04 B 47/02
Адрес для переписки: 460352, г. Оренбург, пр. Победы 13, ОГУ, патентный отдел.
7 F 04 B 47/02
7 - МЕХАНИКА; ОСВЕЩЕНИЕ; ОТОПЛЕНИЕ; ДВИГАТЕЛИ
F 04 B – основной подкласс для насосов
47/02 - Насосы или насосные установки, специально предназначенные для подъема жидкостей с больших глубин, с приводным устройством, расположенным на поверхности земли
Описание:
Область техники (указывает область применения разработки)
Изобретение относится к области машиностроения, а именно к области оборудования для подъема нефти из скважин, и может быть использовано для откачки пластовых вод и добычи различных полезных ископаемых, находящихся под землей на больших глубинах в жидком состоянии.
Уровень техники (включает перечень аналогов, ближайших прототипов и его недостатки)
Известно устройство для добычи нефти из скважин в случае ее залегания на больших глубинах и малого пластового давления (Храмов РА. Длинноходовые насосные установки для добычи нефти. Под научной редакцией Б.З. Султанова. -М.: Недра, 1996 , 208 с.). Основным элементом указанного устройства является наземный привод и плунжерный насос в скважине с возвратно-поступательным движением плунжера при ходе в несколько метров. Недостатком известного устройства является низкая производительность, большие габариты и металлоемкость.
Известна также длинноходовая насосная установка для откачки высокогазированной нефти из скважин (патент РФ М 2111343, МПК 7 Е 21 В 43/00, ВИ N 14, 1998). Установка содержит реверсивный наземный привод с редуктором на подвижном основании тележке, установленный на валу редуктора барабан с радиальными передвижными ограничительными штангами, соединенный с барабаном спирально намотанный на барабан гибкий тяговый орган, плунжер, соединенный с гибким тяговым органом.
Недостатком этой установки является низкая эффективность процесса добычи нефти из-за малой приспособленности ее к ремонту в условиях эксплуатации при обрыве гибкого тягового органа. В этом случае отключают энергоисточник, останавливают двигатель привода и барабан. Тележку откатывают в сторону от скважины и сматывают с барабана остаток гибкого тягового органа. Извлекают из скважины плунжерный насос и отсоединяют от плунжера второй остаток гибкого тягового органа и спирально наматывают на барабан. К свободному концу гибкого тягового органа присоединяют плунжер насоса и опускают последний в скважину. Процесс замены гибкого тягового органа является опасной, трудоемкой и длительной операцией, связанной с подъемом и транспортировкой больших масс. Задача трудновыполнима в сложных климатических условиях (пониженные температуры, снег и т.п.). В связи с этим для данной операции используют специальный монтажный стенд на базе большегрузного автомобиля. Связанные с заменой ленты длительные простои длинноходовой установки снижают ее производительность и эффективность процесса добычи нефти.
Раскрытие изобретения (указывается технический результат, задача, на которую направлено данное изобретение, существенные признаки, которые характеризуют разработку)
Установка предназначена для подъема нефти из скважин и может быть использована для откачки пластовых вод и добычи различных полезных ископаемых, находящихся под землей на больших глубинах в жидком состоянии. Содержит реверсивный наземный привод с редуктором на подвижном основании-тележке. На валу редуктора установлен барабан с радиальными передвижными ограничительными штангами, гибкий тяговый орган соединен с барабаном и спирально намотан на него. Плунжер соединен с гибким тяговым органом. Барабан снабжен ободом, состоящим из двух полуколец и установленным на барабане между ограничительными штангами. Полукольца обода установлены на барабане гладкой внутренней поверхностью с возможностью осевого перемещения и соединены между собой с одного конца двухопорным шарниром, содержащим две плоские щечки с отверстиями и две фигурные щечки с уступами и отверстиями и цилиндрический палец, а с другого конца - двойным замком, содержащим две плоские щечки с резьбовыми отверстиями, две фигурные щечки с уступами и гладкими отверстиями и два винта. По крайней мере, одно полукольцо снабжено фигурным пазом с размерами и формой, соответствующими узлу крепления гибкого тягового органа. Повышает безопасность и производительность ремонта.
Данное решение является наиболее близким по технической сущности к предлагаемому решению.
Перечень фигур и чертежей (с указанием что на них изображено)

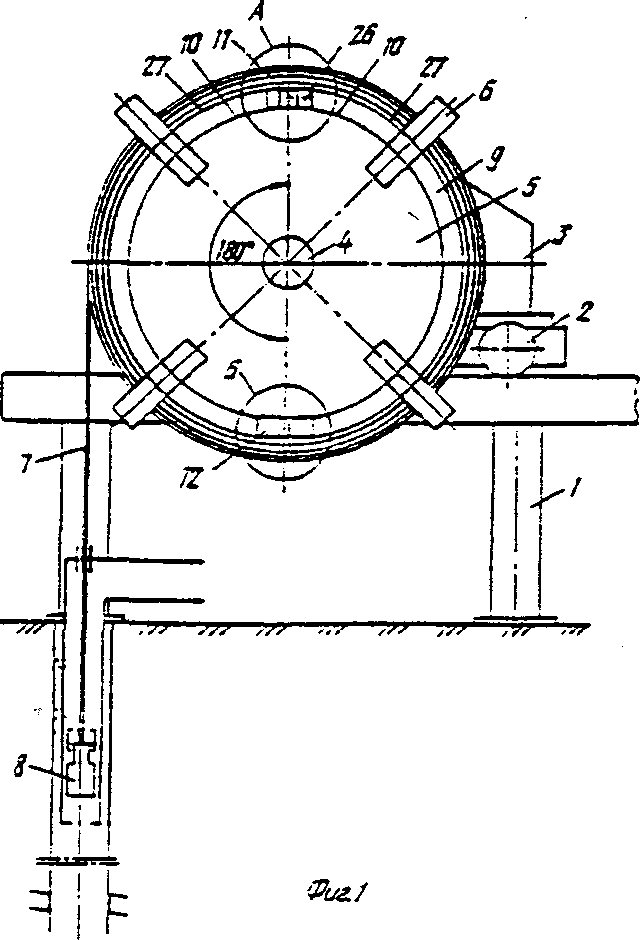

На фиг. 1 показана установка для подъема жидкости из скважин, на фиг. 2 -двухопорный шарнир, на фиг. 3 - двухопорный шарнир в разрезе, на фиг. 4 - двойной замок, на фиг. 5 - двойной замок в разрезе.
Установка содержит раму 1, основание-тележку 2, установленный на ней реверсивный наземный привод 3 с выходным валом 4, барабан 5, установленный на выходном валу 4, снабженный на обоих торцах радиальными ограничительными штангами б, между которыми спирально намотан гибкий тяговый орган 7, соединенный с плунжером 8. На барабане 5 между ограничительными штангами б расположен обод 9, состоящий из двух полуколец, установленных гладкой внутренней поверхностью 10 с возможностью осевого перемещения и соединенных между собой с одного конца двухопорным шарниром 11, а с другого конца - двойным замком 12. Двухопорный шарнир 11 содержит две плоские щечки 13 с отверстиями 14, закрепленные на одном полукольце, и две фигурные щечки 15 с уступами 16 и отверстиями 17, закрепленные на другом полукольце, цилиндрический палец 18. Плоские щечки 13 размещены между уступами 16, а цилиндрический палец 18 установлен в отверстиях 14 с возможностью вращения вокруг своей оси. Двойной замок 12 содержит две плоские щечки 19 с резьбовыми отверстиями 20, закрепленные на одном полукольце, две фигурные щечки 21 с уступами 22 и гладкими отверстиями 23, закрепленные на другом полукольце, а также два винта 24, причем головки винтов 24 размещены на уступах 22 фигурных щечек 21. Одно полукольцо снабжено фигурным пазом 25 с размерами и формой, соответствующими узлу крепления 26 тягового органа 7, причем узел крепления 26 выполнен в виде цилиндрического пальца, а гибкий тяговый орган 7 своим концом установлен на узле крепления 26, уложен в фигурном пазу 25 полукольца и спирально намотан на гладкую наружную поверхность 27 обода 9.
