Лекция 10

Формулы

Формулы, за исключением помещаемых в таблицах и графическом материале, нумеруют сквозной нумерацией арабскими цифрами (даже одну), записывают в круглых скобках справа от формулы. Допускается нумерация в пределах раздела, в приложениях – нумерация с обозначением данного приложения.

Пояснения символов, входящих в формулу, если их нет в тексте, приводят непосредственно под формулой, начинают со слова «где».

Пример

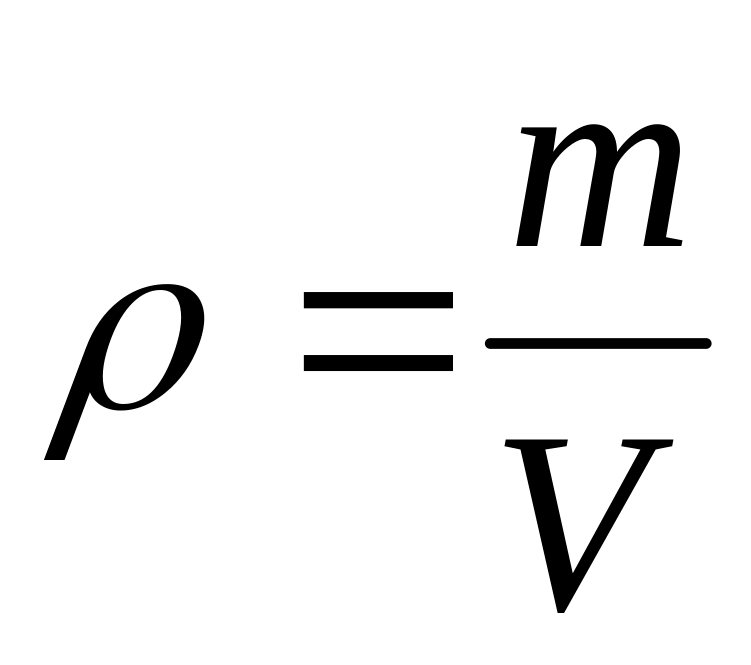

Плотность каждого образца ρ, кг/м³, вычисляют по формуле

, (1)

где m – масса образца, кг;

V – объем образца, м³.

При переносе формулы на новую строку повторяется знак математической операции, для умножения - знак «х».

При ссылке на формулу порядковый номер формулы приводят в скобках.

Единицы величин

Применяют стандартизованные единицы величин (по ГОСТ 8.417 – ГСИ). Не допускается применять в одном стандарте разные системы обозначения единиц величин.

Если идет перечисление значений какой-то величины в одной и той же единице, то допускается поставить обозначение в конце перечисления, например,

1,0; 1,5; 2,0; 2,5 мм.

Интервалы чисел в тексте записывают словами «от» и «до» (имея ввиду включительно):

От 10 до 100 кг

От 5 до 50 м.

Исключение: % и ⁰С:

От 69 % до 75 % или от 10 ⁰С до 20 ⁰С.

Если интервал охватывает порядковые номера, то ставят тире: рисунки 10-12.

Правило: нельзя разносить на разные строки числовое значение и ее единицу величины, т.е. 10- на одной строке, а м (метр) – на другой.

Числовые значения

Числа без обозначения единиц величин (единицы счета) от 1 до 9 пишут словами в тексте, иначе – цифрами.

Пример.

….провести испытания пяти труб, каждая длиной 5 м;

….отобрать 15 труб для испытания на давление;

….не менее трех образцов.

Дробные числа – в виде десятичных дробей, кроме размеров в дюймах 1/4" , 1/2"

(через косую черту), целая часть от дробной отделяется запятой, точка не допускается.

При написании предельного отклонения от номинала правила следующие:

писать в скобках: (65±2) % ,а не 65±2 %

количество десятичных знаков должно быть одинаково в номинале и в отклонении:

(7,0±0,4) кг или (0,256±0,002).

Римские цифры допускается применять только для обозначения сорта, категории, класса продукции, валентности химических элементов, кварталов года, полугодия. В остальных случаях – арабские цифры. Римские цифры, числовые значения календарных дат и количественных числительных не должны иметь падежных окончаний, которые допускаются только при указании концентрации раствора:

Например, 5 %-ный раствор.

Допускается изображать операцию извлечения корня или числа в степени, например, √3 или 3^1/2.

Требования к оформлению стандарта

Проект стандарта оформляют с использованием шрифта Arial и Simbol, допускается Times New Roman.

Расстояние между заголовком раздела (подраздела) и предыдущим или последующим текстом, а также между заголовками раздела и подраздела должно быть равно не менее чем четырем высотам шрифта, которым набран основной текст стандарта.

Абзацный отступ должен быть равен пяти знакам.

Поля – справа не менее 10 мм, слева, сверху и снизу – не менее 20 мм.

Нумерация страниц: титул – не нумеруют, предисловие, содержание и введение нумеруют римскими цифрами, начиная с II. Начиная с первой страницы (Область применения), нумерация арабскими цифрами: на страницах с четными номерами ставится обозначение стандарта - в левом верхнем колонтитуле, с нечетными – в правом верхнем.

Стандарт издают форматом 205х290 мм (за исключением случаев, когда необходимо представить сложный графический материал).

Приложения

- это материал, дополняющий основную часть стандарта (рисунки и таблицы большого формата, описание аппаратуры, алгоритмы задач и т.п.).

По статусу бывают обязательными, рекомендуемыми или справочными. Обозначают прописными буквами русского алфавита (кроме Ё, З, Й,О,Ч,Ь,Ы,Ъ), приводят после слова «Приложение». В случае полного использования букв русского алфавита применяют арабские цифры, латинские буквы могут использоваться, если это стандарт, разработанный на основе М(Р или Н)С.

Если в стандарте одно приложение, то его обозначают буквой А.

Каждое приложение начинают с новой страницы, приводят посередине слово «Приложение» полужирным шрифтом, под ним в скобках – статус (обязательное, рекомендуемое или справочное). Допускается размещать на одной странице два (или более) последовательно расположенных приложений, если их можно изложить полностью.

Ниже размещают заголовок приложения (посередине, с первой прописной, полужирным шрифтом). В скобках можно указать раздел или пункт, который дополняет данное приложение.

ПРИМЕР –
