7.5 Тепловой расчет топки и конвективных поверхностей нагрева котлоагрегата
Таблица 7.5 – Расчет топки
№ п/п |
Наименование |
Обозначение |
Ед. изм. |
Формула или обоснование |
Расчет |
1 |
Температура продуктов сгорания на выходе из топки |
|
ºC |
принимается предварительно с учетом рекомендаций [2] |
1050 |
2 |
Энтальпия продуктов сгорания на выходе из топки |
|
|
по таблице 12.3 |
19348 |
3 |
Полезное тепловыделение в топке |
|
|
|
|
4 |
Коэффициент загрязнения |
|
- |
Принимается по рекомендациям [9] |
0,65 |
5 |
Угловой коэффициент |
|
- |
по рисунку 5.1 |
1 |
6 |
Средний коэффициент тепловой эффективности |
|
- |
|
0,65 |
7 |
Эффективная толщина излучающего слоя |
|
|
|
|
8 |

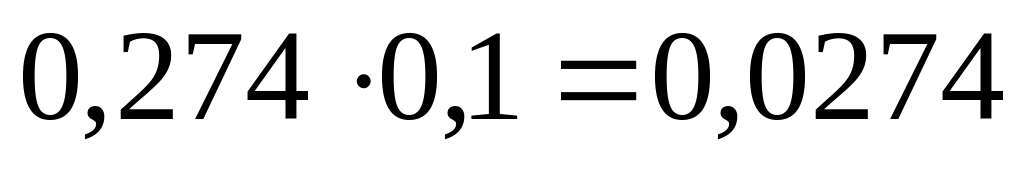

Парциальное давлени трехатомных газов |
|
МПа |
|
|
9 |
Произведение |
|
м·МПа |
|
|
10 |
Коэффициент ослабления лучей трехатомными газами |
|
(м·МПа)-1 |
по рисунку 5.2 |
9 |
11 |
Коэффициент ослабления лучей для несветящейся части пламени |
|
(м·МПа)-1 |
|
|
Продолжение таблицы 7.5
№ п/п |
Наименование |
Обозначение |
Ед. изм. |
Формула или обоснование |
Расчет |
12 |
Коэффициент ослабления лучей сажистыми частицами при сжигании газа и мазута |
|
(м·МПа)-1 |
- для мазута
- для газа |
|
13 |
Коэффициент ослабления лучей для светящегося пламени при сжигании газа и мазута |
|

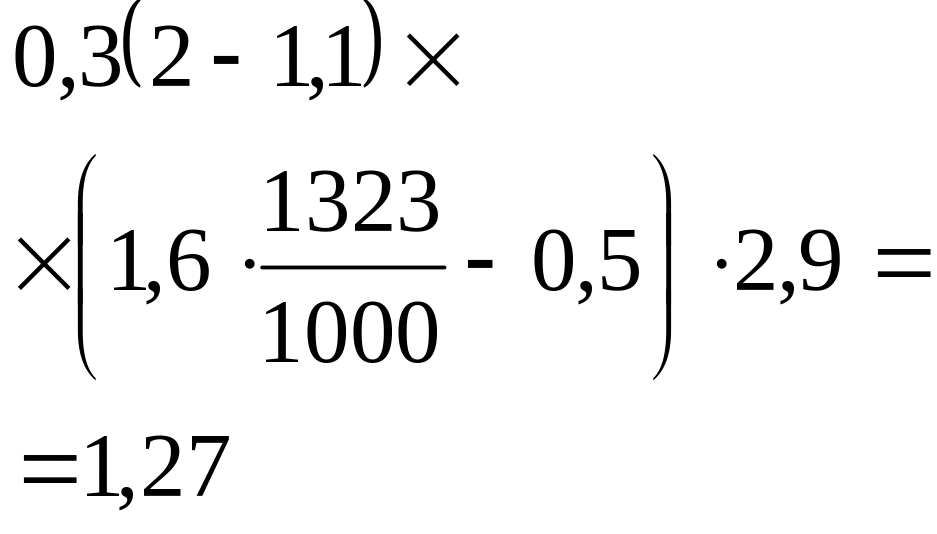

(м·МПа)-1 |
+ |
2,47 + 1,27 = 3,74 |
14 |
Суммарная оптическая толщина среды для несветящейся части пламени |
|
- |
|
2,47·0,1·1,21=0,299 |
15 |
Суммарная оптическая толщина среды для светящейся части пламени |
|
- |
(
+
) |
3,74·0,1·1,21=0,453 |
16 |
Степень черноты светящейся части пламени |
|
- |
по рисунку 5.4 |
0,37 |
17 |
Степень черноты несветящейся части пламени |
|
- |
по рисунку 5.4 |
0,27 |
18 |
Коэффициент усреднения |
|
- |
а)
б)
в)при
|
|
Продолжение таблицы 7.5
№ п/п |
Наименование |
Обозначение |
Ед. изм. |
Формула или обоснование |
Расчет |
19 |
Эффективная степень черноты факела при сжигании газа и мазута |
|
- |
|
|
20 |
Степень черноты топки |
|
- |
|
|
21 |
Параметр |
м |
- |
0,54-0,2ХТ |
0,48 |
22 |
Теоретическая температура горения |
υа |
ºС |
определяется из
условия
|
1820 |
23 |
Теплонапряже-ние стен топочной камеры |
qR |
|
|
|
24 |
Действительная температура газов на выходе из топки |
υ |
ºС |
по рисунку 5.5 |
1020 |
25 |
Энтальпия дымовых газов на выходе из топки |
|
|
по таблице 12.3 |
18732 |
26 |
Количество тепла, воспринятое излучением в топке |
|
|
|
|
Примечание: величина Хт согласно рекомендациям [9] принимается: Хт=0 – для слоевых топок. Для полуоткрытых топок при сжигании газа и мазута М=0,48. |
Таблица 7.6 – Расчет теплообмена в конвективных пучках
№ п/п |
Рассматриваемая величина |
Обозначение |
Ед. изм. |
Формула или обоснование |
Расчет |
1 |
Поверхность нагрева |
Н |
м2 |
по приложению К |
48,51 |
2 |
Наружный диаметр труб |
d |
мм |
по приложению К |
51 |
3 |
Поперечный шаг труб |
s1 |
мм |
по приложению К |
110 |
4 |
Продольный ряд труб |
s2 |
мм |
по приложению К |
96 |
5 |
Площадь живого сечения для прохода газов |
F |
м2 |
по приложению К |
0,338 |
6 |
Эффективная толщина излучающего слоя |
S |
м |
|
|
7 |
Температура газов перед газоходом |
ν |
ºС |
ν = ν |
1020 |
8 |
Средняя температура газов |
υ |
ºС |
(ν
+
ν |
(1020+325)/2=673 |
9 |
Скорость продуктов сгорания |
υ |
м/с |
|
|
10 |
Коэффициент теплоотдачи конвекцией |
|
|
по рисунку 5.8
|
70·1·1·1,04=72,8 |
11 |
Объемная доля водяных паров |
|
- |
по таблице 7.2 |
0,171 |
12 |
Суммарная доля 3-х атомных газов и водяных паров |
|
- |
по таблице 7.2 |
0,254 |
13 |
Суммарная поглощательная способность 3-х атомных газов и водяных паров |
|
м·МПа |
|
0,254·0,1·0,129=0,00328 |
14 |
Коэффициент ослабления лучей 3-х атомными газами |
KГ |
(м·МПа)-1 |
по рисунку 5.2 |
33 |
Продолжение таблицы 12.6
№ п/п |
Рассматриваемая величина |
Обозна чение |
Ед. изм. |
Формула или обоснование |
Расчет |
|
15 |
Суммарная оптическая толщина газового потока |
|
|
KГ |
33·0,254·0,1·0,129=0,108 |
|
16 |
Степень черноты продуктов сгорания |
а |
|
по рисунку 5.4 |
0,12 |
|
17 |
Температура стенки трубы (загрязненной) |
tст |
ºС |
|
198+25=223 |
|
18 |
Коэффициент теплоотдачи излучением |
|
|
|
100·0,12·0,97=11,6 |
|
19 |
Коэффициент использования поверхности нагрева |
|
- |
принимается согласно рекомендациям |
1 |
|
20 |
Коэффициент теплоотдачи от газов к стенке |
|
|
|
72,8 + 11,6 = 84,4 |
|
21 |
Коэффициент тепловой эффективности конвективной поверхности нагрева |
|
- |
по таблице 5.1 |
0,85 |
|
22 |
Коэффициент теплопередачи |
k |
|
· |
0,85· 84,4= 71,7 |
|
23 |
Средняя суммарная теплоемкость продуктов сгорания |
(ν·C)ср |
|
|
|
|
24 |
Водяной эквивалент дымовых газов |
Wг |
|
|
0,0832·18,1=1,506 |
|
25 |
Число единиц переноса тепла |
|
- |
|
|
|
26 |
Эффективность конвективного пучка |
|
- |
|
1-2,73-2.31=0,902 |
|
27 |
Тепловосприятие конвективного пучка |
Qk |
кВт |
|
0,902·1,506(1020-194)= =1122,0 |
|
28 |
Температура дымовых газов за конвективным пучком |
ν |
ºС |
|
1020-0,902(1020-194)= = 275 |
