Описание экспериментальной установки и порядок проведения опыта

Э

Рис. 3.2. Схема экспериментальной установки

кспериментальная установка (рис. 3.2) выполнена в виде незамкнутого трубопровода 1, по длине которого расположены местные сопротивления: внезапное расширение (5), внезапное сжатие (6), закруглённое (7) и прямое (8) колена, а также мерная шайба (4). Вода поступает в трубопровод после открытия вентилей 2 и 3. Её расход определяется по показаниям пьезометров и мерной шайбы 4.

При проведении эксперимента необходимо после открытия вентилей 2 и 3 записать в протокол показания всех пьезометров.

Обработка результатов эксперимента

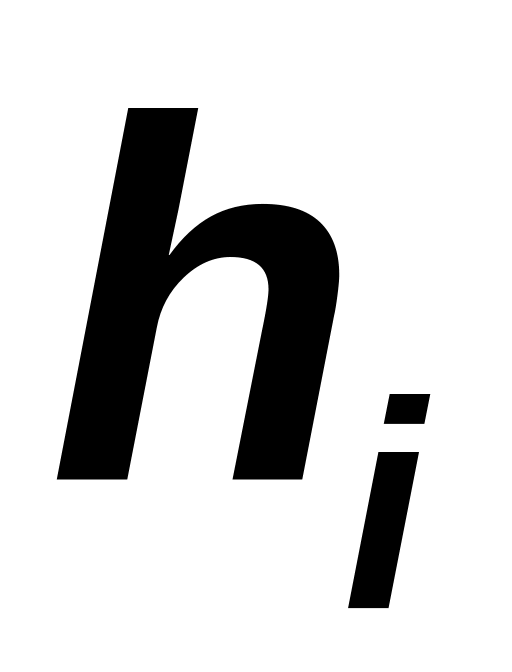

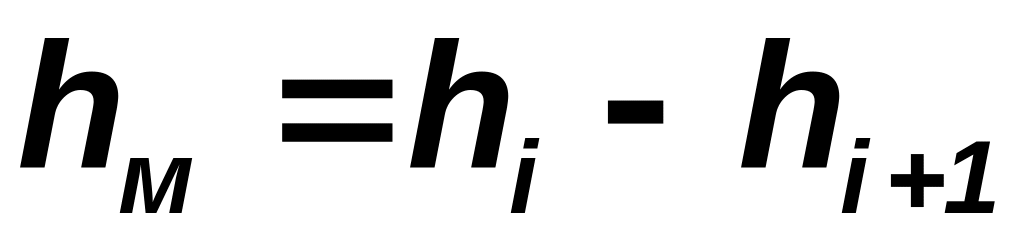

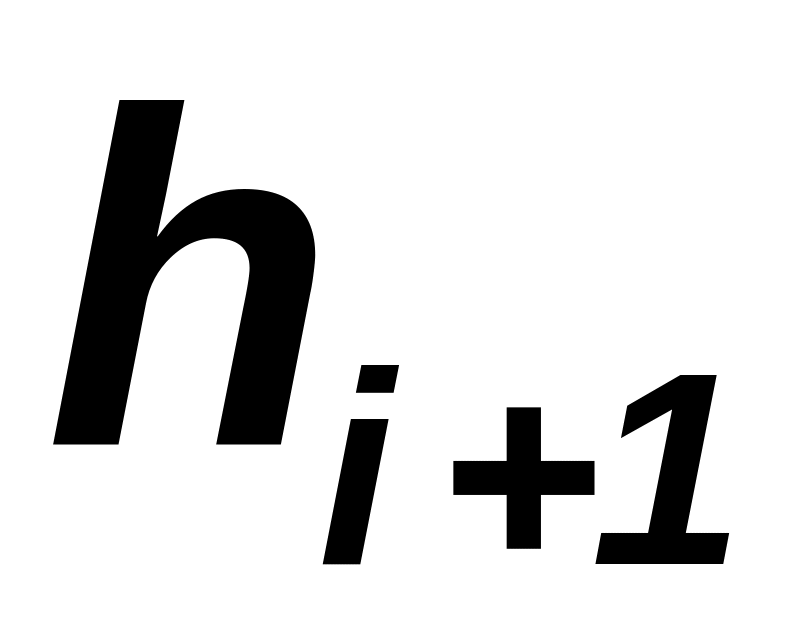

1. Занести в протокол показания всех пьезометров (по парам) и определить разность соответствующих показаний ( ).

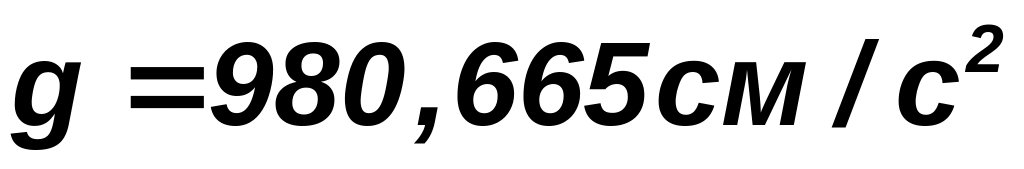

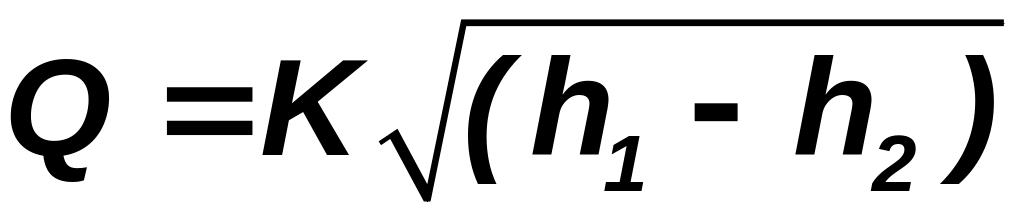

2. По показаниям пьезометров мерной шайбы определить расход жидкости , скорость и скоростной напор в основной части трубопровода. Скоростной напор удобно определить сразу: , где . Здесь , , , . Итак , а

3. Разделить разность показаний соответствующих пьезометров на величину скоростного напора ( ) и заполнить строку в протоколе.

4. Вычислить коэффициенты сопротивления на каждом из исследуемых участков и заполнить соответствующую строку в протоколе.

5. Вычислить коэффициенты местных сопротивлений .

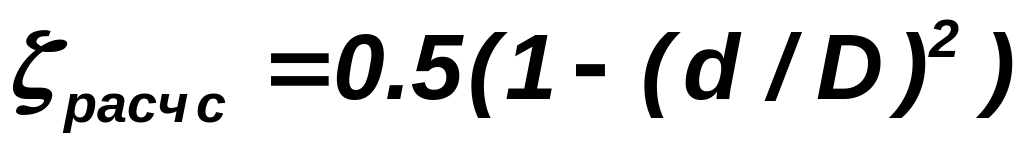

6. Вычислить расчётные значения коэффициентов местных сопротивлений: =

=

=

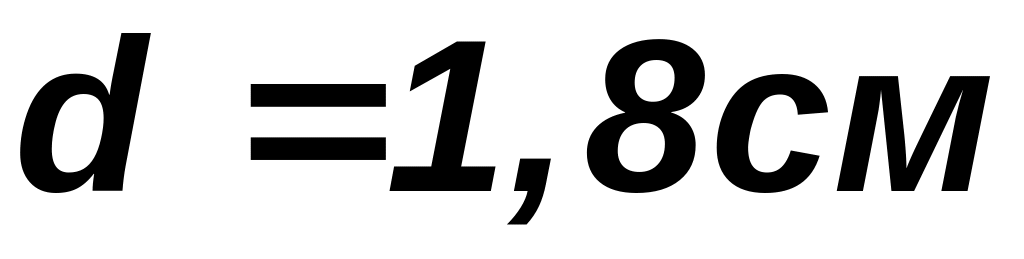

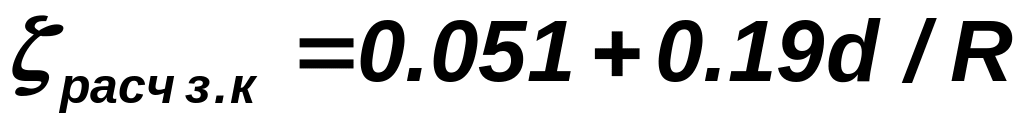

Здесь , .

7. Проанализировать полученные результаты и записать выводы.

Протокол

Наименование	Обозначение/ Размерность		Мерная шайба	Внезапное расширение	Внезапное сжатие	Закруглён колено	Прямое колено
	i	—	1	3	5	7	9
Показания		см
пьезометров		см
		см
		—
Коэфф. сопротивления		—
Коэфф. сопротивления трения		—	0	0.13	0.24	0.47	0.42
Коэфф. местного сопротивления		—
Расчётные коэфф. сопротивления		—

Выводы:

Лабораторную работу выполнил

Лабораторную работу принял

Лабораторная работа № 4

ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИКИ НАСОСА

Цель работы: ознакомится с методикой проведения и обработки результатов опыта по определению характеристики и КПД насоса.
