Данные вдали от тела:
|
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выполнив измерения на поверхности тела в точках с постоянным шагом , вычисляем разность
,
а также значения относительной скорости
и коэффициента давления
в серединах этих участков.По полученным данным построить на поверхности тела векторные диаграммы
и
(для всей поверхности круга). Сравнить
полученные данные с аналитическими:
;
,
где коэффициент
учитывает влияние на обтекание круга
близости боковых границ. Для данной
установки
и его значение равно
.Построить 4-5 эквипотенциальных линий. Перенести в журнал сетку линий тока и эквипотенциальных линий на поля течения.
Заполнить необходимые протоколы, проанализировать полученные данные и сделать выводы по работе.
Замечание: Величину безразмерной скорости в любой точке «течения» можно получить практически мгновенно, используя двойную иглу.
Оформление протокола
Замечание: Запись в таблицу выполняется обычно (сверху вниз), если измерения на четверти цилиндра выполняются от горизонтального диаметра к вертикальному. Если измерения выполняются от вертикального диаметра к горизонтальному, то таблицу необходимо заполнять снизу вверх.
q |
Ui |
DU= Ui+1-Ui |
(V/V¥) |
CP |
|
(V/V¥)T |
CP T |
0 |
|
|
|
|
0 |
0 |
1 |
10 |
|
|
|
|
5 |
0.188 |
0.965 |
20 |
|
|
|
|
15 |
0.559 |
0.687 |
30 |
|
|
|
|
25 |
0.913 |
0.167 |
40 |
|
|
|
|
35 |
1.239 |
-0.535 |
50 |
|
|
|
|
45 |
1.527 |
-1.333 |
60 |
|
|
|
|
55 |
1.769 |
-2.131 |
70 |
|
|
|
|
65 |
1.958 |
-2.832 |
80 |
|
|
|
|
75 |
2.086 |
-3.353 |
90 |
|
|
|
|
85 |
2.152 |
-3.630 |
|
|
|
|
|
90 |
2.160 |
-3.666 |

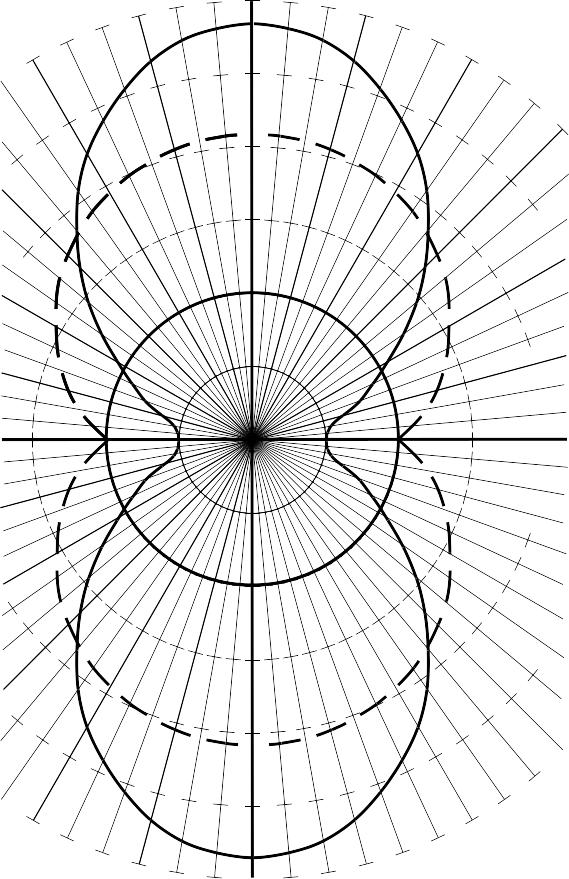

Рис. 7.3. Векторные
диаграммы
и
(Эпюры построены
по данным, полученным аналитически)

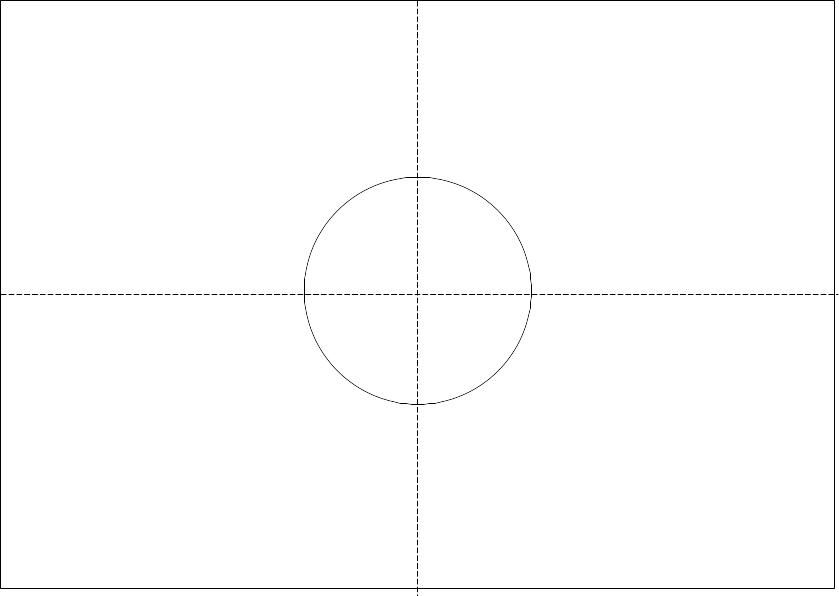

Рис.7.4. Линии тока и эквипотенциальные линии при обтекании цилиндра
Выводы:
Лабораторную работу выполнил
Лабораторную работу принял
1 Арретир — приспособление для установки и закрепления чувствительного элемента измерительного прибора в нерабочее положение с целью предохранения его от повреждений в то время, когда прибор не используется.
