6.1. Определение расчетных длин и создание расчетных схем колонн

Расчетные длины колонны определяем:

• для первого этажа принимается равным расстоянию от обреза фундамента до центра тяжести сечения ригеля первого этажа;

• для средних этажей принимается равным расстоянию между центрами тяжести сечения ригелей.

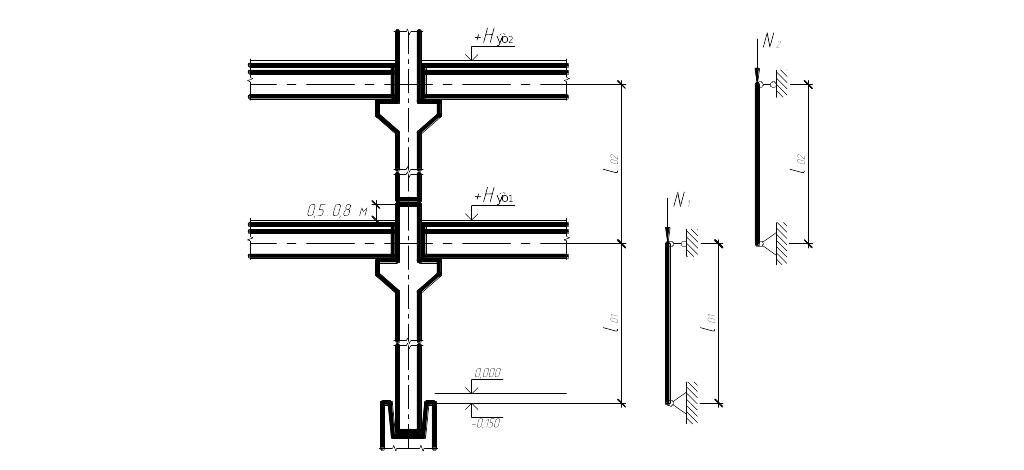

Расчетные схемы колонн принимаем в предположении, что колонна работает на центральное сжатие (со случайным эксцентриситетом). При этом соединение колонны с фундаментом считается жестким (защемление), а с ригелем – шарнирно подвижным. Колонны на участках между перекрытиями условно считаются шарнирно опертыми (рис. 8).

Рис. 8. Определение расчетных длин колонны и расчетные схемы колонн а. первого этажа; б. рядового этажа

6.2. Сбор нагрузок на колонну и ее статический расчет

Сбор нагрузок производим в табличной форме (табл. 3 и 4) в размерности кН (сосредоточенные нагрузки). При подсчете нагрузок на колонну ригель условно считается разрезным и рассматривается как простая балка, свободно лежащая на опорах. Влияние неразрезности ригеля учитываем введением коэффициента для двухпролетного ригеля и для трехпролетного.

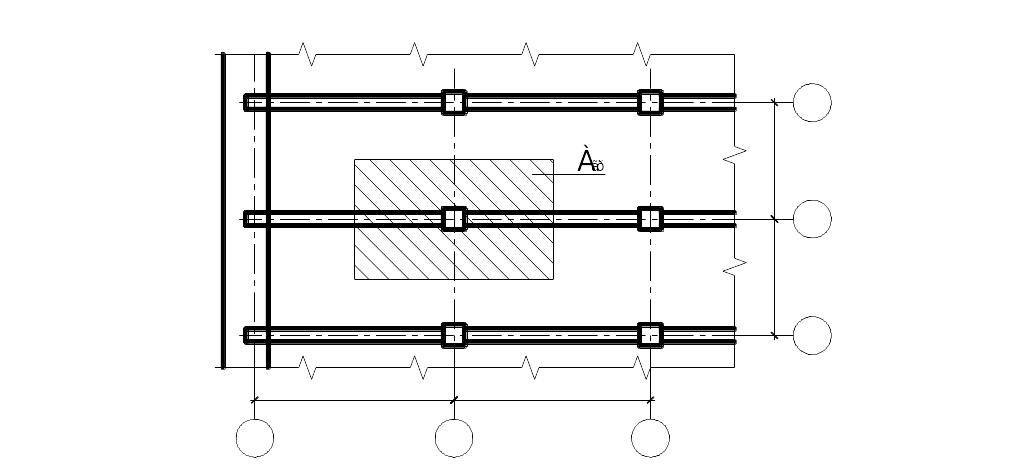

Нагрузка собирается с грузовой площади , м², ограниченной половинами длины панелей с каждой стороны ригеля и половинами пролетов ригеля (рис. 9).

(10)

Рис. 9. Определение грузовой площади для сбора нагрузок на колонну

Для определения полных нагрузок на колонны разных этажей, сначала необходимо произвести поэлементный сбор нагрузок от отдельных частей здания (от покрытия, перекрытий и собственного веса колонны).

собственный вес колонны, кН, вычисляем в пределах одного этажа

, (11)

где – размеры поперечного сечения колонны, м;

– расчетная длина колонны в пределах одного этажа, м;

– объемный вес тяжелого бетона;

– коэффициент надежности по нагрузке;

– коэффициент надежности по ответственности.

Нагрузки от покрытия и перекрытий вычисляем в табличной форме (табл. 3).

Подсчет полной нагрузки производим поэтажно нарастающим итогом последовательным суммирование сверху вниз (в направлении действия нагрузки) в табличной форме (табл. 4).

Таблица 3

Поэлементный сбор нагрузок от покрытия и перекрытия, кН

Вид нагрузки	Формула подсчета (значения)	Нормативная нагрузка	Коэф-т надежности по нагрузке	Расчетная нагрузка
От покрытия
1.1. Постоянная
Конструкция кровли – кровельный материал; – цементно–песчаный выравнивающий слой; – утеплитель; – пароизоляция;	=		[19, табл.1] (см. табл. П. 4)
Собственный вес плиты покрытия толщиной (пустотная плита) (ребристая плита)	=		1,1
Собственный вес ригеля	=		1,1
ИТОГО постоянная от покрытия:
1.2. Временная на покрытие (снеговая) в соответствии с [19, изменение № 2]	=		в соответствии с [19, изменение № 2]
ИТОГО кратковременная от покрытия:

Продолжение табл. 3
Вид нагрузки		Формула подсчета (значения)	Нормативная нагрузка	Коэф-т надежности по нагрузке	Расчетная нагрузка
От перекрытия
2.1. Постоянная
Конструкция пола (см. прил. П. 1)	=			[19, табл.1] (см. прил. П. 4)
Собственный вес плиты покрытия толщиной (пустотная плита) (ребристая плита)	=			1,1
Собственный вес ригеля	=			1,1
ИТОГО постоянная от перекрытия:
Временная полезная на перекрытие
Кратковременная	кН/м2 =			[19, табл.1] (см. прил. П. 4)
Длительно действующая	= =			[19, табл.1] (см. прил. П. 4)
ИТОГО полная от перекрытия:
ИТОГО постоянная и длительная от перекрытия

Расчетные нагрузки умножают на коэффициент надежности по ответственности (для нормального уровня ответственности) [19, прил. 7*]

Таблица 4
