Режимы рмт 69

Режим отображения данных

Это основной режим, в который РМТ 69 переходит сразу после включения или при выходе из «Главного меню». В этом режиме существует три способа отображения данных: график, гистограмма и таблица.

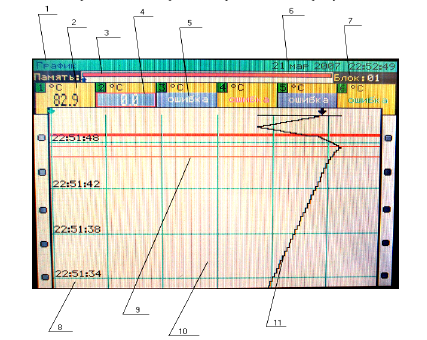

График - этот способ отображения позволяет просматривать данные четырех типов: текущие данные аналоговых входов, архив значений аналоговых входов, текущие дискретные входы, архив значений дискретных входов. Одновременно возможно просматривать лишь один из этих типов данных. Тип данных для отображения задается из главного меню. Внешний вид экрана в данном режиме представлен на рисунке 3.6.

Рисунок 3.6 – Режим отображения «График»

1 – название режима;

2 – индикация значения канала;

3 – указатель архива;

4 – рамка выбора канала;

5 – выключенный канал, т.е. тот канал, чей график не строится;

6 – текущее время и дата;

7 – текущий блок памяти;

8 – время снятия отсчета;

9 – граница изменения вертикального масштаба графика [появляется при

изменении скорости поля построения графика («бумаги») кнопками «вверх» и

«вниз»];

10 – «бумага»;

11 – график.

Гистограмма - в этом способе отображения данные представляются в виде вертикальных гистограмм. Каждый столбец гистограммы отображает значение определенного канала. Нижний и верхний предел столбца соответствуют значениям параметров «Шкала max» и «Шкала min» для этого канала. Стрелки возле столбцов показывают положение уставок.

Внешний вид экрана в данном режиме представлен на рисунке 3.7.

Рисунок 3.7 – Режим отображения «Гистограмма»

1 – название режима;

2 – индикация значения канала;

3 – выключенный канал, запрещено построение графика;

4 – указатель превышения уставки;

5 – указатель архива;

6 – верхний предел шкалы отображения;

7 – текущее время и дата;

8 – текущий блок памяти;

9 – стрелка уставки;

10 - гистограмма текущего значения канала;

11 – нижний предел шкалы отображения;

12 - индикация состояния дискретных входов.

Таблица - в данном режиме отображаются 6 окон, соответствующих аналоговым входам. В каждом окне отображаются параметры и значения соответствующего канала: номер канала, единицы измерения, диапазон шкалы, значения уставок и текущее/архивное значение канала.

Внешний вид экрана в данном режиме представлен на рисунке 3.8.

Рисунок 3.8– Режим отображения «Таблица»

1 – название режима;

2 – указатель архива;

3 – значение и параметры канала;

4 – текущий блок памяти;

5 – текущее время и дата;

6 - индикация состояния дискретных входов.
