Продолжение табл. 6
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Изменение дисперсии в окне 1550 нм, пс/(нм.км) |
7-11,5 |
<2,7 |
-3,5--0,1 |
2,0-6,0 |
н/п |
н/п |
н/д |
1,0-4,0/5,53 |
3-7 |
н/д |
|
Дисперсия поляризованной моды (PMD), пс/ км -1/2 |
<0,2 |
н/д |
н/д |
<0,2 |
<0,2 |
<0,5 |
<0,5 |
<0,5 |
<0,5 |
<0,5 |
|
Дисперсия PMD для протяженной линии, пс/км -1/2 |
<0,1 |
н/д |
н/д |
<0,08 |
н/д |
н/д |
н/д |
н/д |
<0,1 |
<0,05 |
|
Ограничение по PMD на скорость передачи, Гбит/с |
н/д |
н/д |
н/д |
40 |
н/д |
н/д |
40 |
10 |
40 |
40 |
|
Диаметр сердцевины, мкм |
8.3 |
н/д |
н/д |
н/д |
н/д |
н/д |
н/д |
6 |
н/д |
н/д |
|
Эффективная площадь светового поля, мкм2 |
н/д |
н/д |
н/д |
72 |
н/д |
н/д |
72 |
н/д |
н/д |
н/д |
|
Чисовая апертура |
0,13 |
0,17 |
0,16 |
0,13 |
0,13 |
0,13 |
0,13 |
н/д |
н/д |
н/д |
|
Групповой показатель преломления |
1310 нм |
1,4675 |
1,4718 |
1,471 |
н/п |
1,4668 |
1,468 |
н/д |
1,4738 |
1,471 |
1,466 |
1550нм |
1,4681 |
1,4711 |
1,470 |
1,469 |
1,4671 |
1,468 |
1,469 |
1,4732 |
1,47 |
1,467 |
|
Расчет длин и затуханий мультиплексных секций
Классификация типов мультиплексных секций приведена в табл. 7.
Она дает стандартное обозначение секций в зависимости от уровня STM(1,4,16) и приведена для указанных трех типов применения: внутри станции (код использования I), между станциями – короткая секция (код использования S), между станциями – длинная секция (код использования L).
Таблица 7. Классификация стандартных оптических интерфейсов
Использование |
Внутри станции |
Между станциями |
|||||
Короткая секция |
Длинная секция |
||||||
Длина волны источника, нм |
1310 |
1310 |
1550 |
1310 |
1550 |
||
Тип волокна |
Rec.G.652 |
Rec.G.652 |
Rec.G.652 |
Rec.G.652 |
Rec.G.652 Rec.G.655 |
Rec.G.653 |
|
Расстояние (км) *) |
≤2 |
~15 |
~40 |
~80 |
|||
Уровни STM |
STM-1 |
I-1 |
S-1.1 |
S-1.2 |
L-1.1 |
L-1.2 |
L-1.3 |
STM-4 |
I-4 |
S-4.1 |
S-4.2 |
L-4.1 |
L-4.2 |
L-4.3 |
|
STM-16 |
I-16 |
S-16.1 |
S-16.2 |
L-16.1 |
L-16.2 |
L-16.3 |
|
* Расстояния условны и используются для классификации, а не для расчетов в технических заданиях.
В общем случае кодировка типов использования линейных мультиплексных секций как оборудования SDH включает три элемента и имеет формат:
<код использования> - <уровень STM>.<индекс источника> здесь «код использования» и «уровень STM» приведены выше, а «индекс источника» имеет следующие значения и смысл:
-1 или без индекса – указывает на источник излучения с длиной волны 1310 нм соответствующего стандартам G.652;
-2 – указывает на источник излучения с длиной волны 1550 нм для волокна, соответствующего стандартам ITU-T G.652 (секции S) и G.652, G.655 (секции L);
-3 – указывает на источник излучения с длиной волны 1550 нм для волокна, соответствующего стандарту G.653.
Таблица 8. Значения максимально допустимых потерь на секцию
Тип секции |
L-1.1 |
L-1.2 |
L-1.3 |
L-4.1 |
L-4.2 |
L-4.3 |
Максимально допустимые потери на секцию, дБ |
28 |
28 |
28 |
29,5 |
29,5 |
29,9 |
В соответствии с исходными данными необходимо рассчитать затухание мультиплексной секции:
λру=λкn1 + λнсn2 + λрсn3 , где
n1 = n + n2*nтз
λру – затухание на регенераторном участке (мультиплексной секции);
λк - затухание ОВ;
λнс – затухание неразъемного (сварного) соединения, λнс не должно
превышать 0,1 дБ;
λрс – затухание разъемного соединения, равное 0,3 – 0,5 дБ;
n - длина секции;
n2 – количество сварок;
nтз – технологический запас на муфте = 30 м;
n3 – количество разъемных соединений.
Таблица 9. Затухание мультиплексных секций
Максимальное Затухание, дБ |
А-Б |
Б-В |
В-Г |
Г-Д |
Д-Е |
Е-Ж |
Ж-З |
29,5 |
16,895 |
6,215 |
9,0725 |
18,525 |
11,43 |
10,0025 |
4,8575 |
Таблица 10. Параметры мультиплексных секций
Наименование участка |
Система передачи |
Длина участка, км |
Длина волны, нм |
Тип интерфейса |
Затухание участка, дБ |
Энергетический потенциал аппаратуры, дБ |
Эксплуатационный запас по затуханию, дБ |
А-Б |
STM-4 |
61 |
1550 |
L-4.2 |
16,895 |
29,5 |
12,605 |
Б-В |
STM-4 |
20 |
1550 |
L-4.2 |
6,215 |
29,5 |
23,285 |
В-Г |
STM-4 |
31 |
1550 |
L-4.2 |
9,0725 |
29,5 |
20,4275 |
Г-Д |
STM-4 |
67 |
1550 |
L-4.2 |
18,525 |
29,5 |
10,975 |
Д-Е |
STM-4 |
40 |
1550 |
L-4.2 |
11,43 |
29,5 |
18,07 |
Е-Ж |
STM-4 |
35 |
1550 |
L-4.2 |
10,0025 |
29,5 |
19,4975 |
Ж-З |
STM-4 |
15 |
1550 |
L-4.2 |
4,8575 |
29,5 |
24,6425 |
Таблица 11. Параметры оптических интерфейсов
Тип платы |
Уровень чувствительность, дБ |
Уровень оптического излучения, дБ |
Мощность на приеме, дБ |
Ie-1 |
-23 |
-19~-14 |
-23~-17 |
S-1.1 |
-28 |
-15~-8 |
-21~-15 |
L-1.1 |
-34 |
-5~0 |
-25~-19 |
L-1.2 |
-34 |
-5~0 |
-25~-19 |
Ve-1.2 |
-41 |
-5~0 |
-29~-23 |
|
|
|
|
Ie-4 |
-23 |
-19~-14 |
-22~-16 |
S-4.1 |
-28 |
-15~-8 |
-21~-15 |
L-4.1 |
-28 |
-3~+2 |
-21~-15 |
L-4.2 |
-28 |
-3~+2 |
-21~-15 |
Ve-4.2 |
-35 |
-3~+2 |
-25~-19 |
|
|
|
|
I-16 |
-18 |
-3~-10 |
-14~-8 |
S-16.1 |
-18 |
-5~0 |
-12~-6 |
L-16.1 |
-27 |
-2~+3 |
-22~-16 |
L-16.2 |
-28 |
-2~+3 |
-22~-16 |
L-16.2Je |
-28 |
+2~+5 |
-22~-16 |
V-16.2Je |
-25 |
+10~+13 |
-20~-14 |
U-16.2Je |
-34 |
+12~+15 |
-29~-23 |
|
|
|
|
I-64.1 |
-11 |
-6~-1 |
-8~-4 |
I-64.2 |
-14 |
-5~-1 |
-10~-6 |
S-64.2a |
-18 |
-5~-1 |
-15~-11 |
S-64.2b |
-14 |
-1~+2 |
-10~-6 |
L-64.2b |
-14 |
+10~+13 |
-12~-6 |
V-64.2a |
-25 |
+10~+13 |
-20~-14 |
Уровень оптического излучения платы L-4.2 принимаем равным -1 дБ. Рассчитаем уровень оптического сигнала, приходящего на оптический мультиплексор с учетом затухания на каждой секции.
Таблица 12. Расчет уровня оптического излучения на входе приемника оптического мультиплексора
Наименование участка |
Система передачи |
Длина участка, км |
Длина волны, нм |
Тип интерфейса |
Уровень оптического излучения платы L-4.2 |
Затухание участка, дБ |
Уровень оптического излучения на входе приемника оптического мультиплексора |
А-Б |
STM-4 |
61 |
1550 |
L-4.2 |
-1 дБ |
16,895 |
17,895 дБ |
Б-В |
STM-4 |
20 |
1550 |
L-4.2 |
-1 дБ |
6,215 |
7,215 дБ |
В-Г |
STM-4 |
31 |
1550 |
L-4.2 |
-1 дБ |
9,0725 |
10,0725 дБ |
Г-Д |
STM-4 |
67 |
1550 |
L-4.2 |
-1 дБ |
18,525 |
19,525 дБ |
Д-Е |
STM-4 |
40 |
1550 |
L-4.2 |
-1 дБ |
11,43 |
12,43 дБ |
Е-Ж |
STM-4 |
35 |
1550 |
L-4.2 |
-1 дБ |
10,0025 |
11,0025 дБ |
Ж-З |
STM-4 |
15 |
1550 |
L-4.2 |
-1 дБ |
4,8575 |
5,8575 дБ |
Исходя из табл. 11, мощность оптического сигнала на приемнике мультиплексора для выбранного типа плат L-4.2 должна составлять -21 ~ -15 дБ. Это необходимое условие для нормальной работы мультиплексоров.

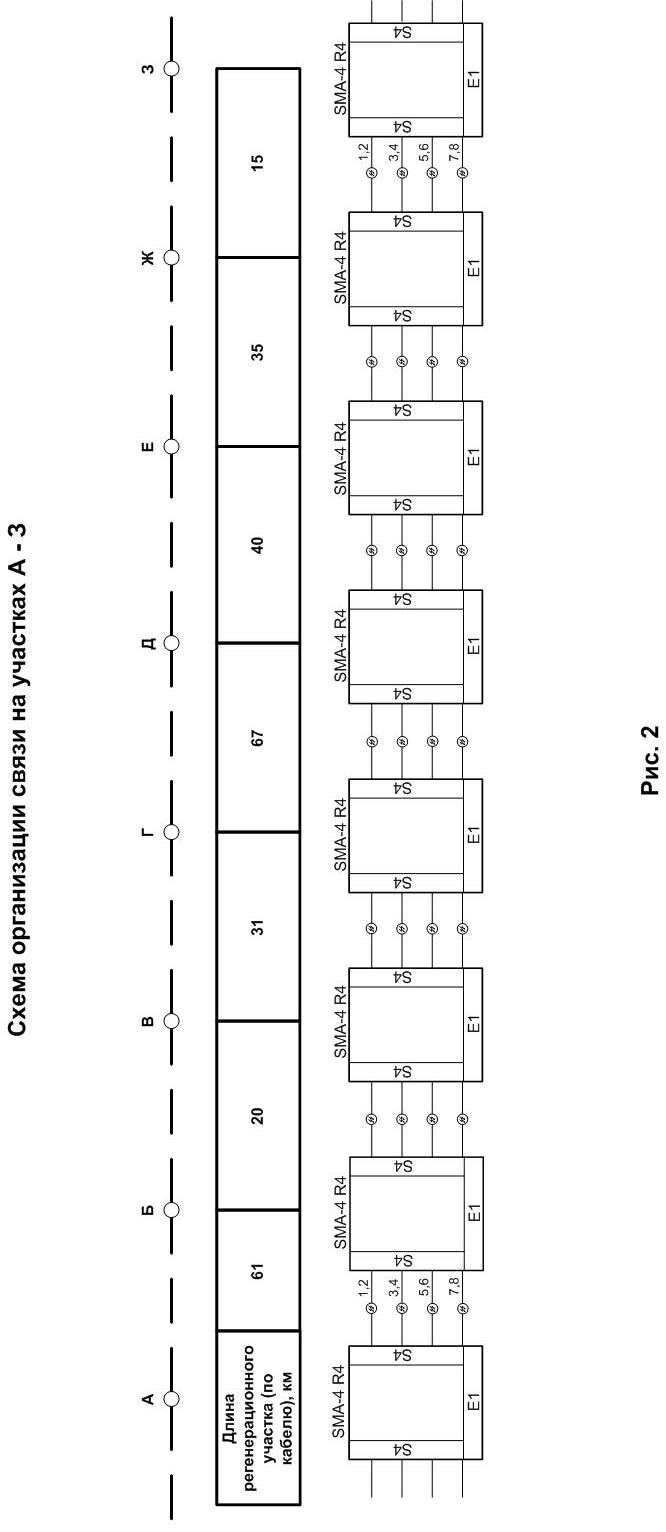

На основании расчетов, приведенных в табл. 12 необходимо на участках:
Б – В по приему на мультиплексорах SMA4-R4 установить оптические аттенюаторы номиналом -10 дБ;
В – Г по приему на мультиплексорах SMA4-R4 установить оптические аттенюаторы номиналом -7 дБ;
Д – Е по приему на мультиплексорах SMA4-R4 установить оптические аттенюаторы номиналом -5 дБ;
Е – Ж по приему на мультиплексорах SMA4-R4 установить оптические аттенюаторы номиналом -7 дБ;
Ж – З по приему на мультиплексорах SMA4-R4 установить оптические аттенюаторы номиналом -10 дБ;
