Министерство образования и науки Украины

Днепропетровский национальный университет имени Олеся Гончара

Факультет физики, электроники и компьютерных систем

Кафедра электронных средств телекоммуникаций

Направление подготовки: «Телекоммуникации»

Курсовой проект

По дисциплине «Основы радиоэлектроники»

По теме «Расчет усилителя звуковой частоты

по структурной схеме»

Выполнил:

студент группы КТ-10-1

Мамедов. А

Проверил:

доц. Вытовтов К. А.

Днепропетровск 2012

  1. Введение

Техническая электроника широко внедряется практически во все отрасли науки и техники, поэтому знание основ электроники необходимо всем инженерам. Особенно важно представлять возможности современной электроники для решения научных и технических задач в той или иной области. Многие задачи измерения, управления, интенсификации технологических процессов, возникающие в различных областях техники, могут быть успешно решены специалистом, знакомым с основами электроники.

В настоящее время в технике повсеместно используются разнообразные усилительные устройства. Куда мы не посмотрим - усилители повсюду окружают нас. В каждом радиоприёмнике, в каждом телевизоре, в компьютере и станке с числовым программным управлением есть усилительные каскады. Усилитель звуковых частот (УЗЧ) — прибор для усиления электрических колебаний, соответствующих слышимому человеком звуковому диапазону частот. Таким образом, к данным усилителям предъявляется требование усиления в диапазоне частот от 20 до 20 000 Гц.

  1. Структурная схема узч

В состав УЗЧ входят усилитель низких частот (УНЧ), амплитудный модулятор (М), генератор (Г), двухтактный усилитель (ДТУ):

УНЧ

ДТУ

М

Г

Рис. 1

  1. Усилитель низких частот

Усилитель низких частот (УНЧ) – один из основных каскадов УЗЧ; он предназначен для усиления мощности высокочастотных электромагнитных колебаний, возбуждаемых в задающем автогенераторе, путём преобразования энергии постоянного электрического поля в энергию электромагнитных колебаний. Следовательно, в состав УНЧ должен входить элемент, способный производить подобное преобразование. Эти элементы называют активными элементами (АЭ). В качестве АЭ в УЗЧ наиболее часто применяют биполярные и полевые транзисторы, иногда генераторные диоды.

Входная цепь

Цепь питания

Выходная согласующая цепь

АЭ

Цепь смещения

Рис. 2. Структурная схема усилителя низких частот

Входная мощность …………………5,5 мВт.

Чувствительность входа…………….20 мВ.

Напряжение питания…………………16 В.

Потребляемый ток…………………….60 мА.

3.1 Расчёт усилителя низких частот на транзисторе.

Рассчитаем режим работы транзистора в схеме с общим эмиттером с мощностью первой гармоники, равной 15 Вт на частоте 2 МГц.

Выберем транзистор КТ603А. Его параметры:

Гн. Ф. Ф.

- коэффициент передачи эмиттерного тока.

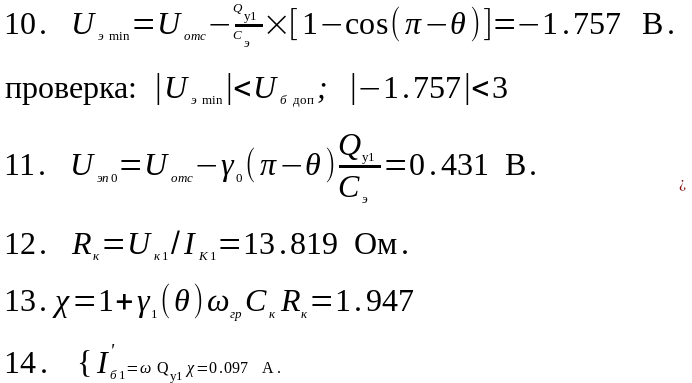

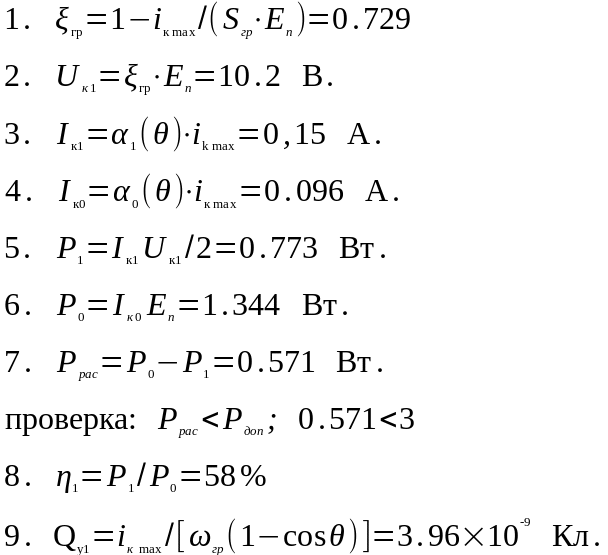

3.1.1 Расчёт режима работы транзистора

Где χ – величина для получения коэффициента передачи эмиттерного тока.

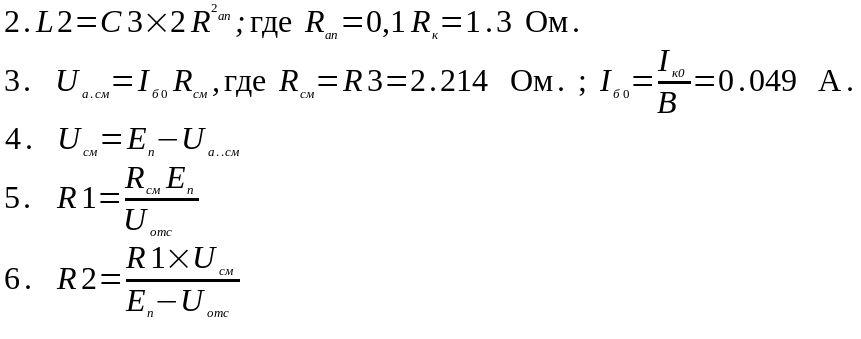

3.1.2 Расчёт принципиальной схемы унч

Eп.

R1 L2

C3

Выход

Вход L3 C5

C1 L1

С2 R2 C4 С6

Рис. 3. Принципиальная электрическая схема УНЧ

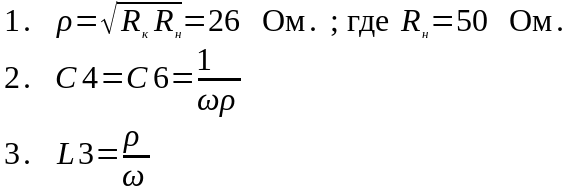

Для выходной согласующей цепи можно использовать формулы:

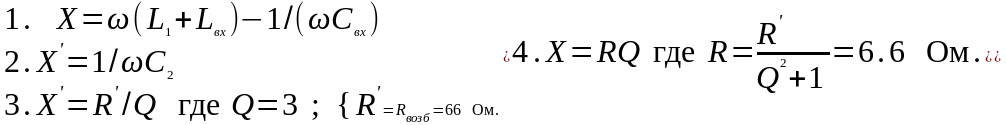

Входная согласующая цепь предназначена для преобразования входного сопротивления транзистора в сопротивление, равное внутреннему сопротивлению источника колебаний, подводимых к усилителю. Выходная согласующая цепь преобразует сопротивление нагрузки усилителя в сопротивление на выходных электродах транзистора, при котором транзистор работает в оптимальном режиме:

(Х – параметр)

После расчетов получили следующие номиналы элементов, отраженные в таблице:

Элемент

Номинал

R1

41 Ом

R2

43 Ом

C1

0.8 мкФ

C2

25 нФ

C3

0.8 мкФ

C4

3 нФ

C5

0.8 мкФ

С6

3 нФ

L1

93 мкГн

L2

2.7 мкГн

L3

2 мкГн
