2.2. Определение водонасыщения.

ВОДОНАСЫЩЕНИЕ ПО МАССЕ

Размерность - %.

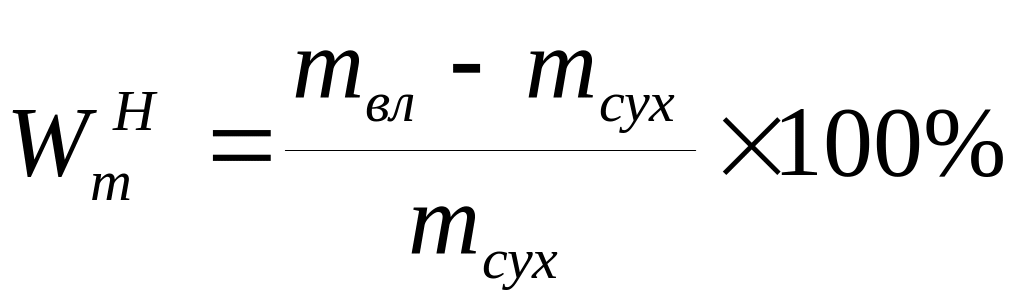

Формула:

;

где m_вл – масса образца на воздухе после вакуум шкафа, г

m_cух – масса сухого образца, г

МЕТОДИКА ОПРЕДЕЛЕНИЯ:

Используются данные образца №2.

m_вл = 16,45г

m_cух = 14,90г

ВОДОНАСЫЩЕНИЕ ПО ОБЪЕМУ

Размерность - %.

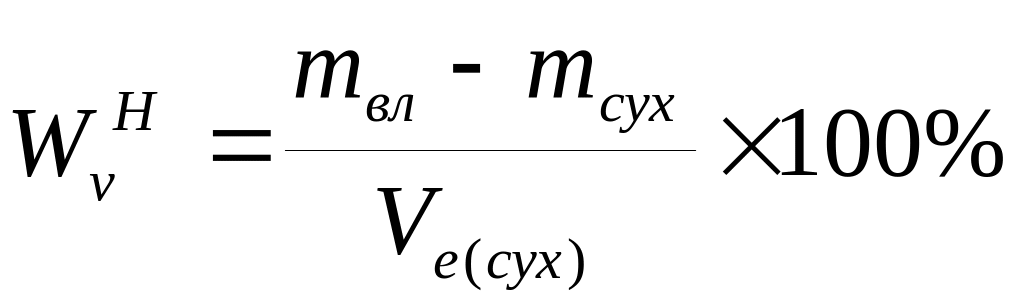

Формула:

;

где m_вл – масса образца на воздухепосле вакуум-шкафа, г

m_cух – масса сухого образца, г

V_е(сух) – естественный объем сухого образца, см³

МЕТОДИКА ОПРЕДЕЛЕНИЯ:

Используются данные образца №2.

m_вл = 16,45г

m_cух = 14,90г

V_е(сух) =7,6см³

СООТНОШЕНИЕ:

2.3. Определение коэффициента водонасыщения.

КОЭФФИЦИЕНТ ВОДОНАСЫЩЕНИЯ косвенно характеризует вид открытых пор.

Когда К_вн →1, то в материале преобладает большая открытая пористость,

К_вн →0, то в материале большая капиллярная пористость.

Формула:

;

где W^п_m – водопоглащение по массе, %

W_m^Н – водонасыщение по массе, %

МЕТОДИКА ОПРЕДЕЛЕНИЯ:

Используются данные, полученные после расчетов 2.1. и 2.2.2.

W^п_m = 10,7%

W_m^Н = 10,4%

ВЫВОД: в исследуемом материале преобладает большая открытая пористость.

2.4. Определение водостойкости.

ВОДОСТОЙКОСТЬ материала оценивают по коэффициенту размягчения, который определяют как отношение предела прочности при сжатии образцов, испытанных в насыщенном водой состоянии, к пределу прочности образцов в сухом состоянии.

Строительные материалы относятся к водостойким, если коэффициент размягчения ≥0,8.

;

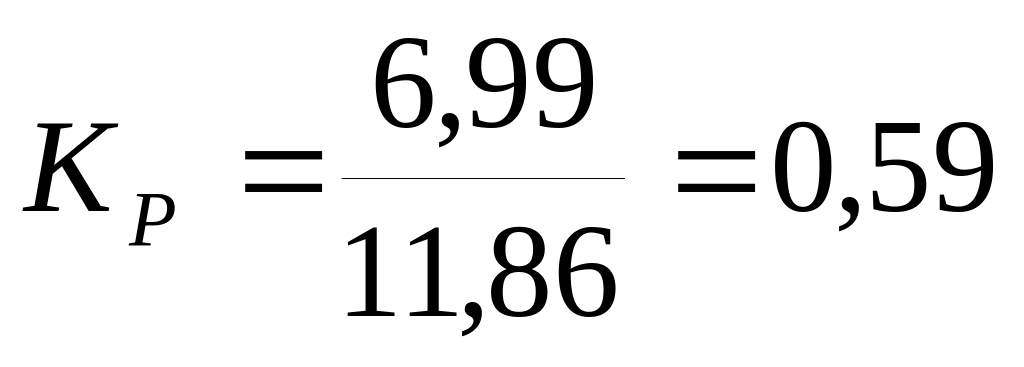

где R_сж^вл - предела прочности при сжатии образца в насыщенном водой состоянии, МПа

R_сж^сух - пределу прочности при сжатии образца в сухом состоянии, МПа

R_сж^вл =6,99 МПа

R_сж^сух =11,86МПа

ВЫВОД: исследуемый материал не водостоек.

Результаты оценки свойств материала по отношению их к воде.

Таблица 2.

Наименование материала	Масса образца, г		Объем образца, см3	Водопоглощение, %
	сухого	насыщенного водой		по массе	по объему
бетонный кубик	14,90	16,50	7,6	10,7	21,05

3. Определение механических свойств.

3.1. Определение предела прочности при сжатии.

Размерность – МПа.

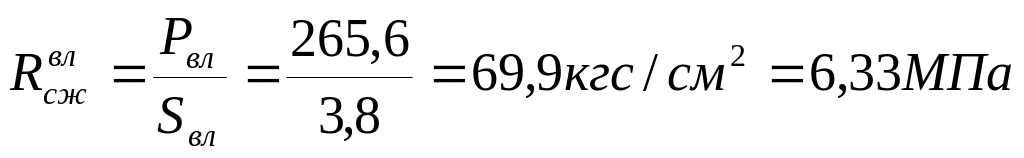

Определяют по формуле:

;

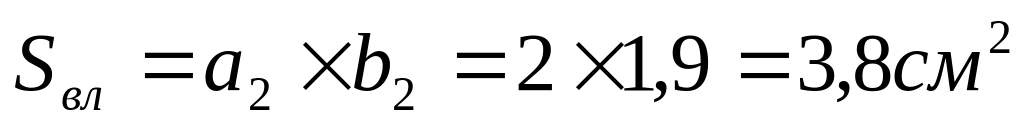

где S – площадь образца, см²

P – разрушающая нагрузка, Н (кгс)

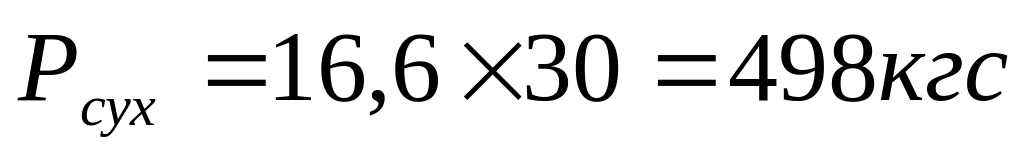

Разрушающую нагрузку рассчитывают по формуле:

;

где п.м. – показание монометра

ц.д. – цена деления

Цена деления рассчитывается по формуле:

МЕТОДИКА ОПРЕДЕЛЕНИЯ:

Образцы материала подвергают действию сжимающих внешних сил (на гидравлическом прессе) и доводят до разрушения.

Показание монометра у сухого образца (образец №3) = 30

Показание монометра у влажного образца (образец №2)=16

3.2. Определение сопротивления удару.

СОПРОТИВЛЕНИЕ УДАРУ характеризует способность материала противостоять ударным воздействиям.

Размерность – Дж/см³

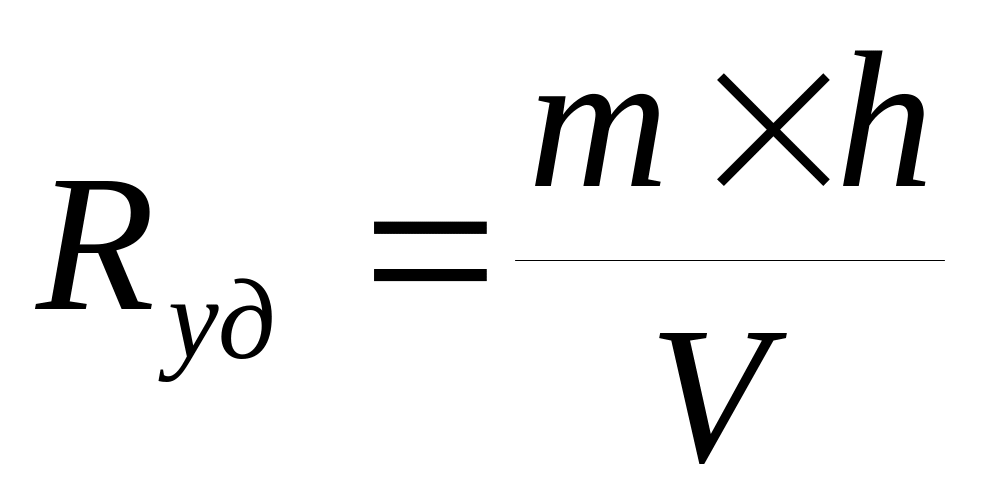

Рабочая формула:

;

где m – масса молота, кг

h – высота падения груза на образец (соответствует порядковому номеру удара), см

V – объем образца, см³

МЕТОДИКА ОПРЕДЕЛЕНИЯ:

Испытание на удар проводят на копрах. Используем образец №1. Груз, падающий с различной высоты, ударяет по образцу, до разрушения. Объем образца используем из расчета 1.2.

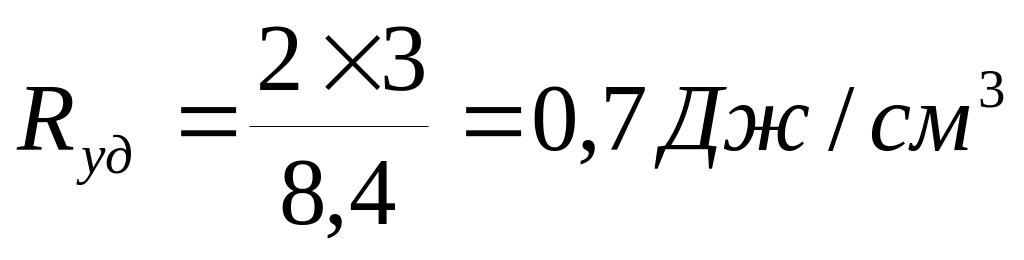

m = 2кг

h = 3

V = 8,4см³
