Механизмы питания автоматов
Механизмы питания относятся к механизмам целевого назначения и по принятой классификации разделены на две основные группы.
К первой группе отнесены механизмы, применяемые в автоматах, обрабатывающих полуфабрикат в виде штучных изделий, ко второй группе отнесены механизмы, применяемые в автоматах, обрабатывающих сыпучие и жидкие тела.
Механизмы первой группы делят на:
-механизмы питания автоматов прутковым и полосовым материалом -механизмы дискового и роторного питания
-механизмы ориентации заготовок
-отсекатели
-механизмы бункерного питания
-механизмы магазинного питания
-устройства для контроля и сортировки изделий
Механизмы второй группы подразделяют на:
-бункеры
-питатели
-объемные и весовые дозаторы сыпучих тел
-объемные дозаторы жидких тел.
1. 1. Механизмы питания автоматов прутковым и полосовым материалом
Механизмы подачи пруткового материала изображены на рис. 1.1, а,б.
|

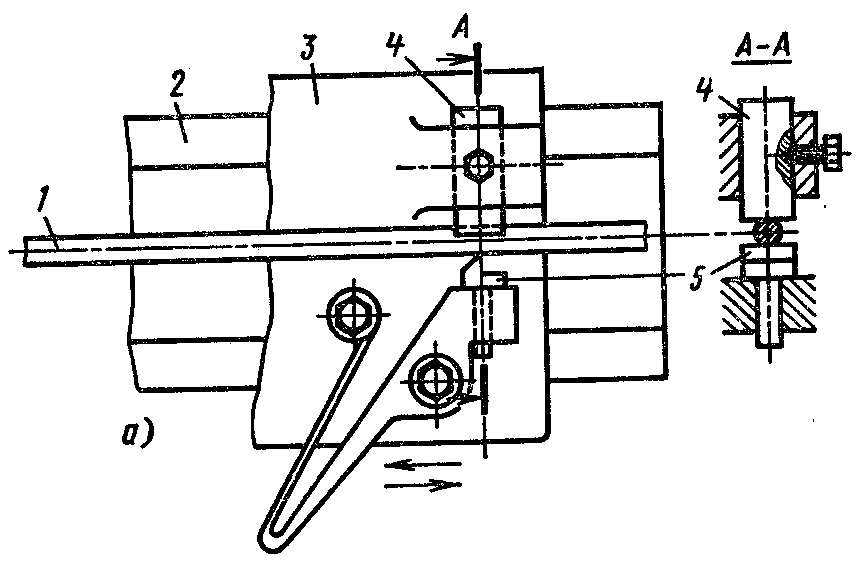

а - рычажный; ползун 3, на котором установлены подпружи-ненный зажим 5 и упор 4, перемещается возвратно-поступательно по направляющим 2. При перемещении ползуна 3 направо зажим 5 захватывает пруток 1 и перемещается вместе с ним, при перемещении ползуна налево - пруток 1 неподвижный;
|
с.
Рис. 1.1,а.
Механизм
подачи пруткового матерматериала
рычажный
б - шариковый; подпружиненный зажим 3, установленный в патроне 2, имеет три радиальных отверстия со свободно установленными в них шариками. В период перемещения патрона 2 направо шарики заклиниваются и перемещают пруток 1. При перемещении налево - пруток неподвижен |
Рис.1.1,б. Механизм подачи пруткового материала шариковый. |
|

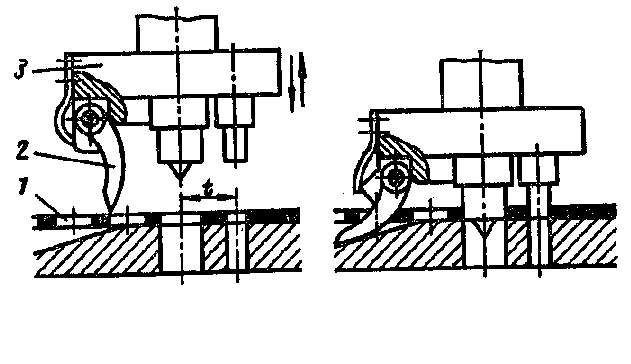

Механизм подачи полосы при работе штампа последовательного действия рис. 1.2. В период перемещения штампа 3 вниз собачка 2 перемещает полосу 1 на расстояние t между пуансонами.
|
Рис.
1.2.
Механизм
подачи полосы при работе штампа
последовательного действия
1. 2. Механизмы дискового и роторного питания
Рис. 1.3. Дисковый питатель. |
Дисковый питатель рис. 1.3. Заготовки 3, расположенные в нижней части диска 1, укладываются в канавки 2 по внутренней части обода. В положении горизонтальной оси заготовки поддерживаются щитком 4 с желобом для приема заготовок.
|

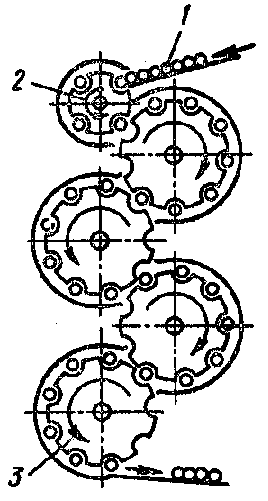

Питатель из нескольких роторов рис. 1.4. Заготовки 1 транспортируются по сложному пути с последовательной передачей от ротора 1 к ротору 3. На каждом роторе может осуществляться технологическая операция.

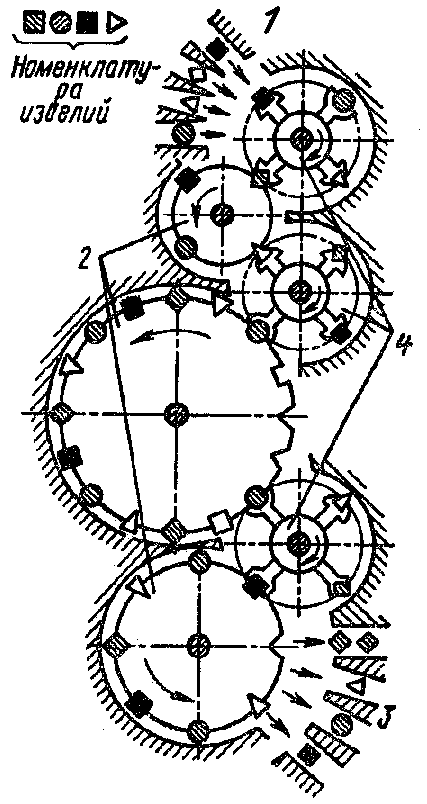

Схема механизма роторного питателя при обработке изделий различной номенклатуры рис. 1.5. В пункте l осуществляется загрузка изделий, 2 - рабочие роторы в пункте 3 - выгрузка, 4 - транспортирующие роторы,.
Рис.1.4. Питатель из нескольких роторов. |
Рис.1.5. Схема механизма роторного питателя при обработке изделий различной номенклатуры. |
