5 Процедура установления соединения по протоколу X.25 и формат протокола.
Протокол Х.25 базируется на средствах информационного канала, определяемого протоколом НDLC. Последний устанавливает в основном способ исключения искажения пакетов и ИХ последовательностей, передаваемых по физическому каналу, подверженному воздействию помех. Протокол Х.25 также определяет процедуры сетевого уровня управления передачей пакетов, обеспечивающие организацию виртуальных каналов между абонентами и передачу по каналам последовательностей пакетов.
Протокол Х.25 позволяет организовать взаимодействие между сетевыми службами систем через совокупность логических каналов. Максимально допустимое число каналов определяется длиной номера канала и составляет 15 групп по 255 каналов в каждой. Логический канал идентифицируется 12битовым номером, четыре разряда которого представляют номер группы и 8 разрядов - номер канала в группе.
Построение сети с использованием протокола Х.25

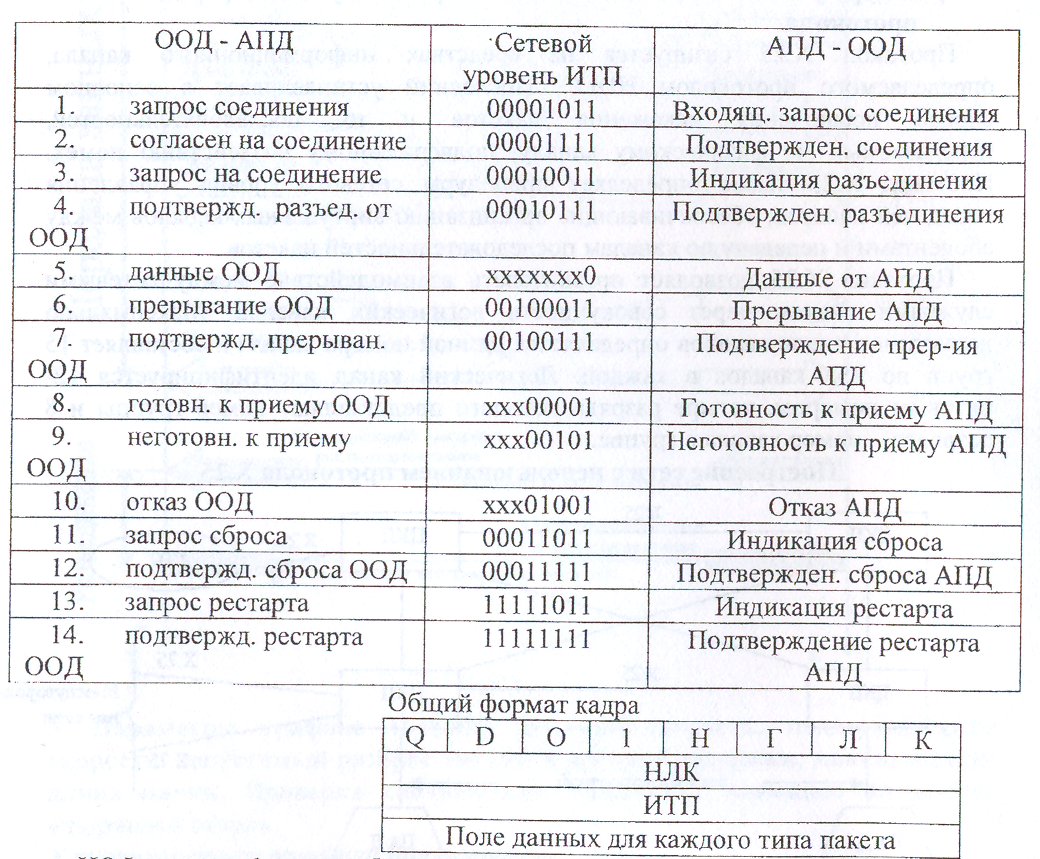

Протокол Х.25 работает на сетевом уровне, а транспортный уровень используется для подключения служб в структуре передачи данных. Сетевой уровень реализуется с использованием 14 различных типов пакетов. Пакет имеет различное название в зависимости от того, поступает ли он в сеть с коммутацией пакетов или покидает его. Сетевой уровень ответственен за установление и освобождение по всей сети соединения между 2-мя элементами протокола транспортного уровня. Сетевой уровень включает в себя функции маршрутизации и управления потоком данных, под которым понимают управление скоростью передачи, для того чтобы получателю было достаточно выделенных буферных емкостей для хранения элементов (пакетов) с целью их обработки.
ИОФ - идентификатор общего формата 8-7-6-5 биты.
НГЛК - номер группы 4-3-2-1 логического канала.
НЛК - номер логического канала в группе.
ИТП - идентификатор типа пакета.
8 (Q) - бит квалификатор, если=l, то пакет предназначен для пакетного
адаптера, если=О то для терминала.
7 (D) - бит доставки, если =1 то оод желает получить от сети сквозное
подтверждение о доставке данных, если D=O, то подтверждение
приходит в конце передач.
6,5 - определяет окно передач, если О 1 то окно передач от О до 7, если 1 О то
от О до 127.
НГЛК- здесь устанавливается идентификатор выбранного ЦКП исходной
группы логического канала.
Пакет запрос соединения поступает в ЦКП через звено данных, ЦКП отмечает у себя выбранный логический канал и в соответствии с внутренним протоколом сети продвигает этот пакет к требуемому ЦКП. Последний выбирает очередной свободный логический канал, соединяющий ЦКП с ООД, вписывает N!! логического канала в пакет и меняет тип пакета на входящий запрос соединения, затем этот пакет передается ООД. Если вызываемый ООД согласен принять вызов, то формируется пакеты- согласен на соединение и подтверждение соединения. ( в формате пакета нет поля данных, вместо него поле средства обслуживания вызовов - не является обязательным).
Пакет, «согласен на соединение» содержит тот - же N!! Л.К. что и соответствующий пакет входящего вызова. Пакет «согласен на соединение» пересылается вызывающему ЦКП, где этот пакет преобразуется в пакет «подтверждение соединения» и передает его вызывающему оод, при ЭТОМ N!! Л.К. будет обозначаться так же, как и пакет «запрос соединения». После установления логического сетевого соединения, пользователи могут независимо друг от друга осуществлять передачу данных.

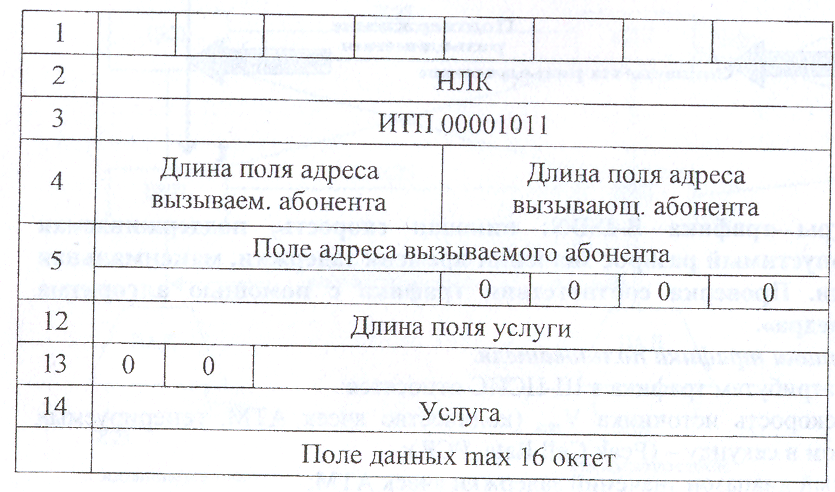

Формат пакета запрос соединения и входящий запрос соединения.
Процедура установления соединения по протоколу X.25
