Федеральное агентство по образованию Российской Федерации
Московский Государственный Горный Университет
Кафедра Автоматики и Управления в технических системах
Отчет по лабораторной работе № 2
Двигатель постоянного тока независимого возбуждения с якорным управлением по схеме тиристорный преобразователь – двигатель
По дисциплине Электромеханические Системы
Выполнила: ст. гр. АУ-1-04
Симонина И.А.
Принял: асс. Овчинников А. П.
Москва 2008

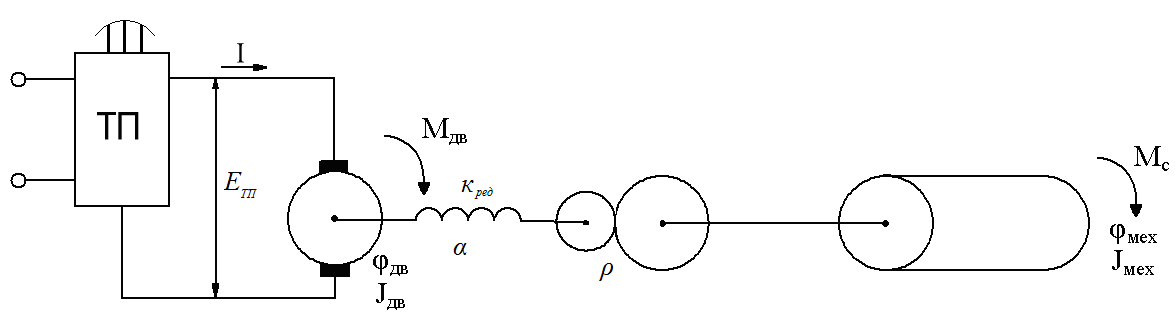

1. Составление исходной расчетной схемы электромеханической системы (момент нагрузки приложен к валу исполнительного механизма).
2. Составление расчетной схемы электромеханической системы с приведенными параметрами (момент нагрузки приложен к валу исполнительного механизма).
3. Составление уравнений для динамического режима работы системы (в общем виде и с числовыми коэффициентами).
Для математического описания системы используются уравнения Лагранжа второго рода, с помощью которых описывается механическая часть электромеханической системы.
Параметры механической части системы приводятся к валу двигателя, что облегчает расчет.
Ниже приведены уравнения для динамического режима работы системы:
1.
2.
3.
4.
5.
Здесь:
U0 - номинальное напряжение якоря, В
I - ток, А
- суммарное сопротивление якорной цепи, Ом
Mc - номинальный момент нагрузки, приведенный к валу двигателя, Нм
CЕ - коэффициент пропорциональности ЭДС двигателя
CМ - коэффициент пропорциональности между тока двигателя
- суммарная индуктивность якорной цепи, Гн
JДВ - момент инерции якоря, кг.м2
JМЕХ - момент инерции исполнительного механизма, кг.м2
ЕТП - ЭДС тиристорного преобразователя, В
КТП - коэффициент усиления тиристорного преобразователя
ТТП - постоянна времени тиристорного преобразователя, с
- жесткость валопровода, приведенная к валу двигателя
ρ - отношение номинальной скорости вращения двигателя к скорости вращения вала исполнительного механизма
- угол деформации валопровода, приведенный к валу двигателя, рад
- угол поворота двигателя, рад
- угол поворота исполнительного механизма, рад
Т.к. двигатель включен по схеме тиристорный преобразователь – двигатель, то индуктивность и сопротивление якорной цепи складываются из индуктивности и сопротивления тиристорного преобразователя и индуктивности и сопротивление якорной цепи.
Из условия следует, что индуктивности и сопротивления равны, следовательно:
Ом
Гн
U0 рассчитывается по формуле:
В, где:
- сопротивление тиристорного преобразователя, Ом
- ЭДС тиристорного преобразователя, В
рассчитывает по формуле:
В
MС рассчитывается по формуле:
Нм, где:
- номинальный момент нагрузки, = Нм
рассчитывается по формуле:
Нм/рад, где
К - жесткость выходного (медленного) вала редуктора
1.
2.
3.
4.
5.
Далее из этих пяти уравнений выделяется старшая производная и составляются уравнения состояний системы:
1.
2.
3.
4.
5.
