Федеральное агентство по образованию Российской Федерации
Московский Государственный Горный Университет
Кафедра Автоматики и Управления в технических системах
ОТЧЕТ
по лабораторной работе № 1
Исследование одномассовой электромеханической системы с электроприводом постоянного тока
По дисциплине: Электромеханические Системы
Выполнила: ст. гр. АУ-2-07
Глущенко Е. О.
Принял: асс. Овчинников А. П.
Москва 2010
1. Составление расчетной схемы электромеханической системы (момент нагрузки приложен к валу исполнительного механизма).
Рис. 1 Расчетная схема электромеханической системы
2. Составление уравнений для установившегося режима работы.
2.1. Составление отдельных уравнений для электрической и механической цепей двигателя.
(1)
(2)
Уравнения (1) и (2) являются уравнениями электрической и механической цепей соответственно, где:
U - номинальное напряжение, В
I - номинальный ток, А
R - сопротивление якорной цепи, Ом
ω - номинальная скорость вращения, рад/с
Mc - момент нагрузки, Нм
Ce - коэффициент пропорциональности между ЭДС и скоростью вращения двигателя
Cm - коэффициент пропорциональности между моментом сопротивления и током двигателя
В исходных данных ω задана в об/мин, но для дальнейших вычислений ее нужно привести к размерности вида рад/с :
(3)
где:
n - номинальное количество оборотов, совершаемое двигателем в минуту (980)
π - 3,14
Отсюда ω = 102,57 рад/с.
Из уравнений (1) и (2) получим значения Мс и Се:
Вс.
Так как Се = См, то:
Нм.
2.2 Составление единого уравнения двигателя.
Из уравнений (1) и (2) выведем ω:
(4)
Уравнение (4) является единым уравнением двигателя.
Согласно уравнению (4) ω = 102,5572 рад/с
Величины и называются коэффициентами передачи двигателя по управляющему воздействию и нагрузке соответственно и равны:
=0,947
=0,179
2.3 Составление структурной схемы двигателя.
Согласно уравнению (4) составляем структурную схему двигателя:
Рис.2 Структурная схема двигателя
2.4 Механическая и регулировочная характеристики.
Механическая характеристики – зависимость скорости от момента нагрузки при постоянном значении якорного тока.
Регулировочная характеристика – зависимость скорости от напряжения.
Двигатель в режиме холостого хода и под нагрузкой имеет разные скорости вращения. Скорость двигателя в режиме холостого хода и падение скорости под нагрузкой можно связать с коэффициентами передачи двигателя по управляющему воздействию и нагрузки:
= 104,17 рад/с (5)
= 1,607 рад/с (6)
Уравнения (5) и (6) являются уравнениями скорости двигателя при холостом ходе и падения скорости под нагрузкой соответственно.
Графическую интерпретацию эти коэффициенты имеют как тангенсы углов «α» и «β»:
Рис.3 Механическая характеристика
Рис.4 Регулировочная характеристика
На характеристике:
Uном – номинальное напряжение;
Uтр – напряжение троганья;
ω0, ωном – скорость вращения ненагруженного двигателя и номинальная скорость вращения двигателя
Для нашего двигателя:
= 0,947
3. Составление уравнений для динамического режима работы с учетом инерционности только механической цепи двигателя.
3.1 Составление отдельных уравнений для электрической и механической цепей двигателя.
(7)
(8)
Уравнения (7) и (8) являются уравнениями электрической и механической цепей соответственно, где:
U - номинальное напряжение, В
I - номинальный ток, А
R - сопротивление якорной цепи, Ом
ω - номинальная скорость вращения, рад/с
Mc - момент нагрузки, Нм
Ce - коэффициент пропорциональности ЭДС двигателя
Cm - коэффициент пропорциональности между моментом сопротивления и током двигателя
J - момент инерции,кг.м2
3.2 Единое уравнение двигателя.
Из уравнений (7) и (8) выводится ω:
Производная по времени, заменяется оператором Лапласа, в итоге:
(9)
Уравнение (9) является единым уравнением двигателя.
Момент инерции J вычисляется по формуле:
, где
- момент инерции якоря;
- момент инерции исполнительного механизма приведенного к валу двигателя, кг.м2
, где
- момент инерции исполнительного механизма;
- отношение номинальной скорости вращения двигателя к скорости вращения вала исполнительного механизма
= 0,033
Tм = 0,1494
3.3 Составление структурной схемы двигателя в двух вариантах.
Согласно уравнению (9) составляется структурная схема двигателя:
Рис.5 Первый вариант структурной схемы двигателя в номинальном режиме
Положив момент сопротивления равным нулю:

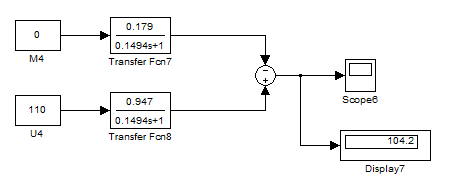

Рис.6 Первая структурная схема двигателя в режиме холостого хода
Для данных структурных схем возможно наблюдение за изменением скорости, но не за изменением тока.
Для возможности наблюдения за изменением тока и скорости одновременно необходимо в уравнениях (7) и (8) перейти к производной ЭДС двигателя по времени.
Так как
, то уравнения (7) и (8) преобразуются в вид:
Так же как и в пункте 3.2 и получаем уравнение для составления второго варианта структурной схемы:
Рис.7 Второй вариант структурной схемы двигателя в номинальном режиме
Удалив обратную связь по ЭДС двигателя, получаем схему для исследования режима короткого замыкания:
Рис.8 Структурная схема для исследования режима короткого замыкания
