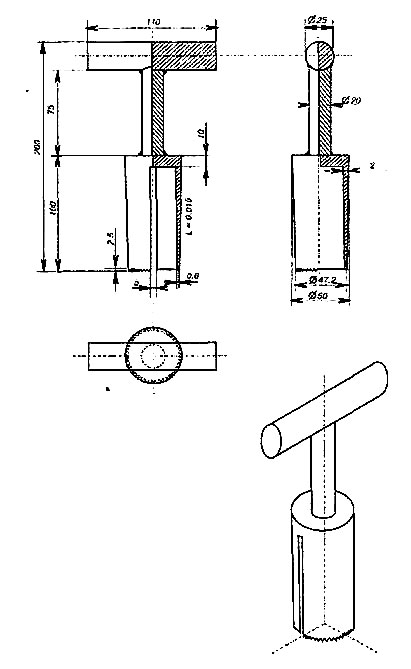

Круглая пила. Рис.10.

Представляет собой полую трубу, диаметр которой может быть различным, в зависимости от размеров шляпок левкасных гвоздей. Целесообразно изготовить несколько пил разного диаметра. Длина трубы 200 мм, толщина стенок от 0,5 до 1 мм. К одному из ее концов приварена труба меньшего диаметра длиной 75 мм с рычагом. Другой конец трубы нарезан зубьями. На три четверти своей длины труба с двух сторон разрезана на ширину 2–3 мм. Пила устанавливается на место, и поворачивая пилу за рычаг на 180 в обе стороны, выполняется выпиливание заклеенного фрагмента штукатурки. Затем, фрагмент вынимается из пилы. При необходимости изъятие его выполняется с помощью тонкого ножа через вырезанные по длине трубы пилы пазухи.

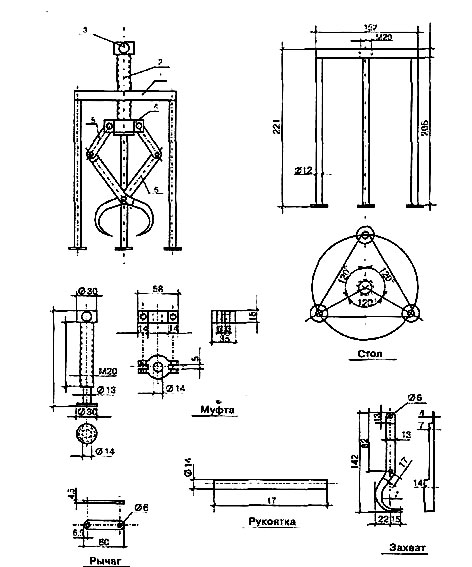

4. Винтовое приспособление для удаления левкасных гвоздей. Рис.11.

Представляет собой металлическую треногу с установленными внутри ее подвижными клещами. Верхние концы рычагов клещей подвижно соединены с парой мелких рычагов, которые также подвижно прикреплены стержнями к муфте, свободно вращающейся на гладком основании винта. Для винта в столе треноги нарезана резьба, в головку винта вставлен рычаг. Чтобы ножки треноги при работе не скользили по листу фанеры и не разрушали штукатурку, к их основанию приварены "пятачки" диаметром 25 мм, на которые внизу наклеена резина. Приспособления желательно выполнять из легкого и прочного металла.

МАТЕРИАЛЫ ДЛЯ ПРИГОТОВЛЕНИЕ РАБОЧИХ РАСТВОРОВ

Известь, как вяжущий материал.

• Исходным продуктом для получения извести служит известняк. Известняки, добывающиеся в природе, могут быть высококальциевыми, содержащими не более 5% карбоната магния; магнезиальными, содержащими от 5 до 20% МgСО3, а при более высоком — доломитизированными. Если же в известняке содержится от 35 до 46% МgС03 то его классифицируют как доломит.

• Известь получается путем обжига известняка. При этом происходит диссоциация карбонатов до образования углекислого газа С02, и оксидов кальция и магния, в результате чего образуется негашеная известь.

• Известь — общий термин, которым обычно называют обожженную (негашеную) разновидность извести, но он может относиться и к гидратированной извести. По химическому составу известь может быть кальциевой, магнезиальной и доломитовой, в зависимости от классификации известняка, из которого она получена.

• Для нужд реставрации чаще применяется кальциевая известь, реже магнезиальная. Это связано с тем, что в составе штукатурных грунтов древнерусской монументальной живописи преобладает большей частью высококальциевая известь.

• Полученная после обжига комовая или молотая (измельченная) известь — "кипелка"- подвергается гашению или гидратации. Практически термином "гидратация" обозначают получение сухого гидрата оксида кальция, используя реакцию сухого гашения, т.е. обработку минимальным количеством воды.

• Исходя из уравнения реакции гидратации: СаО + Н20 = Са(ОН)2 + Q;, можно рассчитать теоретически необходимое количество воды, однако практически воды требуется несколько больше, причем вся она химически связывается с карбонатом кальция.

• Термином "гашение" обозначают обработку извести большим количеством воды.в результате чего образуется влажный гидрат окиси кальция.

• В наших условиях для получения гашеной извести осуществляют обработку извести — ""кипелки" большим количеством воды. Гашение извести производится в специально выкопанных в земле ямах. Стенки их выложены кирпичом или бетонными плитами. Применение деревянной обшивки может привести к ее возгоранию, так как при га­шении выделяется 272,4 и 211,3 ккал/кг тепла для высококальциевой и доломитовой извести соответственно. После этого часть извести, загашенная в большой яме, отбирается на анализ, и при хороших результатах помещается в железные бочки емкостью 200 литров и более. В бочках известь промывается водой с одновременным перемешива­нием содержимого. После осаждения извести на поверхности воды формируется стекловидный осадок, представляющий собой водорастворимые соли, вымытые из извести. Вода вместе с этим осадком сливается и бочка заливается новой порцией воды. Таким образом происходит дополнительное гашение неполностью погасившихся зерен извести и промывка ее от водорастворимых солей. Если в реставрационных процессах применять неочищенную известь, то в дальнейшем при действии влаги водорастворимые соли будут вымываться на поверхность живописи, тем самым разрушая ее. Промывка извести выполняется до тех пор, пока не прекратится формирование на поверхности воды стекловидной пленки высолов и вода не станет чистой.

• Затем вновь определяется процентное содержание активных оксидов. Этим термином обозначают содержание свободной СаО и МgО в негашеной извести, но он может быть использован и для характеристики гашеной, т.к. выявляет способность ее к дальнейшей карбонизации. Чем выше этот показатель, тем известь лучшего качества. Определение содержания активных оксидов в извести производится по ГОСТу 9179–70, в котором приведены ТУ на сортность извести. При содержании СаО и МgO не менее 67% в сухом веществе известь считается I сорта, при 55% — IIсорта. Для нужд реставрации применяется известь только 1 сорта.

• Кроме содержания активных оксидов известковом растворе, определяется его влагоемкость. Известь (известковое тесто) для изготовления композиций в операциях подведения грунта, заполнения трещин и др. должна содержать 55% влаги.

• Известь для заливок дополнительно разбавляется водой до получения сметанообразной массы, после чего проверяется ее вязкость с использованием воронки ВЗ–4 (100 мл раствора извести должны протечь через отверстие 4 мм за 30–40 сек. Иногда нижний предел может быть уменьшен до 20 с).

• Чтобы консистенция извести была однородной, без включения крупных частиц, ее (известь) процеживают через мелкое сито.
