Ориентирование в походе.

Ориентирование в походе включает: ориентирование карты, опознание ориентиров, определение точки стояния, сличение карты с местностью.

Ориентирование карты — придание ей такого положения, при котором северная сторона карты будет обращена на север, а линии и направления на карте — параллельны линиям и направлениям на местности. Карту можно сориентировать по компасу, линии местности или направлению на ориентир.

1. По компасу. Прием применяется на местности, трудной для ориентирования. В лесу, например, компасом определяют направление на север, а затем карту поворачивают линией магнитного меридиана, заранее нарисованного на карте, на север (рис. 24).

Направление магнитной стрелки не точно совпадает с направлением на географический полюс, и различают два меридиана—истинный (географический) и магнитный.

Разница между истинным и магнитным меридианами называется углом магнитного склонения. Этот угол может достигать величины в 10—20° и более и иметь разный знак (рис. 45).

Рис. 45 Склонение магнитной стрелки и азимуты.

Учет магнитного склонения необходим для точного определения местонахождения. Местное склонение иногда указывают на карте. Но его можно определить также по Полярной звезде или приближенно, без учета местных магнитных аномалий, по прилагаемой схеме (рис. 46].

Если магнитное склонение восточное, то на картах оно подписывается со знаком плюс (например, +7°). Это означает, что истинный север находится влево от направления северного конца магнитной стрелки на величину 7°. Следовательно, надо повернуть компас так, чтобы северный конец совпадал с указанием на лимбе «7°». Тогда ось лимба С—Ю пройдет через истинный географический меридиан, и компас окажется точно ориентированным по отношению к сторонам горизонта. В случае западного магнитного склонения (знак минус) истинный север лежит вправо от северного конца стрелки также на величину градусов магнитного склонения.

2. По линии местности. Карту поворачивают так, чтобы линия условного знака линейного предмета, например дороги, совпала с направлением самого линейного предмета, а изображения всех объектов, расположенных справа и слева от нее, находились с тех же сторон, что и на местности (рис. 25).

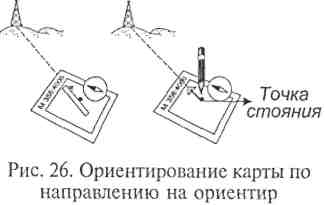

3. По направлению на ориентир. В этом случае должна быть известна точка стояния и с нее виден ориентир, обозначенный на карте. Карту поворачивают так, чтобы направление точки стояния — ориентир на карте - совпало с соответствующим направлением на местности (рис. 26).

Опознание ориентиров — наиболее важный этап ориентирования по карте, так как точку стояния можно определить только по ориентирам, общим для карты и местности. Опознание ориентиров начинают с наиболее крупных, выделяющихся объектов местности и таких, которые в данном районе встречаются сравнительно редко. При отыскании на карте объектов, наблюдаемых на местности, учитывают их взаимное положение и положение относительно сторон горизонта. Правильность опознания ориентиров проверяют по окружающим элементам местности.

Точку стояния на карте можно определить:

1) глазомерно по ближайшим ориентирам;

2) промером расстояний;

3) обратной засечкой.

Глазомерно по ближайшим ориентирам точку стояния на карте можно определить, когда точка находится вблизи объекта местности, указанного на карте. Точность определения точки стояния на карте зависит главным образом от расстояния до объекта (рис. 27)

Промером расстояния. Этот способ применяется чаще при движении вдоль линейного ориентира по закрытой местности. Сущность способа: измеряют расстояние от ориентира до точки стояния и затем откладывают его, учитывая масштаб, на карте (рис. 28).

Рис. 29. Определение точки стояния способом обратной засечки

Обратной засечкой по трем (двум) направлениям. Этот способ применяется преимущественно на открытой местности, бедной ориентирами, когда опознано три (в крайнем случае, два) ориентира. По возможности следует использовать ориентиры, расположенные ближе к точке стояния так, чтобы направления от ориентиров у точки стояния пересекались под углами в пределах 30-150 градусов (рис. 29). Карту тщательно ориентируют по компасу, прикладывают линейку к условному знаку одного из ориентиров на карте и направляют ее на тот же ориентир на местности, затем прочерчивают линию. Таким же образом прочерчивают направление на второй и третий ориентиры. Пересечение трех направлений дает треугольник «погрешности». Центр его и есть точка стояния на карте.

Сличение карты с местностью. На маршруте эту работу необходимо делать постоянно, чтобы знать свое местонахождение. При сличении карты с местностью следует помнить, что карта стареет, местность, изображенная на карте, может измениться: она заболачивается или, наоборот, высыхает, вырубки зарастают лесом, границы леса отодвигаются, лощины становятся оврагами. Процесс изменения местности идет постоянно. Стабильны чаще всего крупные формы рельефа. Умение читать топографическую карту, предугадывать изменения приходит с опытом.

Сориентировать карту — это значит расположить ее так, чтобы линии магнитного меридиана «смотрели» на север местности. Это делается с помощью компаса. Если держать компас горизонтально, то после нескольких колебаний магнитная стрелка встанет в направлении север - юг. Держа карту в руке, нужно развернуть ее, чтобы магнитный меридиан карты северным концом (обычно стрелкой) «смотрел» в направлении северного конца магнитной стрелки компаса. Карта сориентирована. Все линии карты (дороги, просеки, контуры и т. д.) по направлению совпадают с линиями местности.

С помощью компаса можно двигаться по азимуту. (Азимут - угол от направления на север до направления на ориентир, откладываемый по часовой стрелки). Для движения по азимуту сначала нужно определить азимут на нужный ориентир по карте, то есть «снять» азимут с карты. Для этого нужно:

1. Наложить компас на карту так, чтобы боковая сторона платы соединяла точки «откуда» и «куда» иду, причем мушка и риски компаса на плато должны «смотреть» в сторону «куда» иду (рис. 104а).

2. Вращая колбу компаса, красные линии на ее дне расположить параллельно магнитному меридиану карты, чтобы риски колбы смотрели на север (рис. 104б).

3. Сняв компас с карты и держа его в руке, поворачиваем так, чтобы северный конец магнитной стрелки был между рисками колбы. Направление центр стрелки — мушка компаса будет данным азимутом на ориентир (рис. 104в).

Действуя аналогично, можно двигаться по азимуту, используя карту и компас на палец (рис. 105). Компас имеет масштабную, или сантиметровую, линейку, с помощью которой, зная масштаб карты, можно измерить расстояние от точки стояния (нахождения ориентировщика) до необходимого ориентира.

Рис. 104. Движение по азимуту с компасом

Рис. 105. Движение по азимуту с компасом на большой палец
