Министерство образования и науки Российской Федерации

Московский художественно-промышленный институт

Системный анализ

объёмно-планировочного решения

деревянного дома.

Стоянова Р.С.

Группа ДС4-21-10

Москва

2011

Содержание

Описание системы и её свойства 3

Исследование структуры системы 3

Базовый элемент системы и его свойства 4

Выделение подсистемы в системном ряде по принципу от главного к второстепенному 4

Несущие и несомые подсистемы 6

Описание подсистемы 7

1 функциональное назначение 7

2 типология подсистемы 7

3 выделение основных и второстепенных составляющих подсистемы 7

4 несущие и несомые части подсистемы 8

5 параметры подсистемы 8

6 способы соединения элементов подсистемы 8

7 технологичность подсистемы 8

8 эргономика подсистемы 9

9 гармоничность и маштабность подсистемы 9

Способы соединения подсистем 10

Эстетическая значимость подсистемы в системном ряде 10

Влияние системы на критерий выбора решения подсистемы 10

Тектоника системы как гармоничная совокупность всех подсистем 10

Описание системы и её свойства

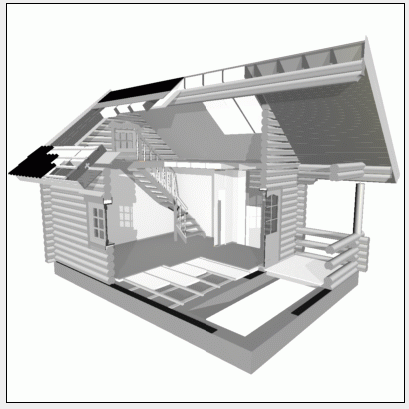

Рис1.

-Дом построен в Московской области,

-Дом жилой.

-Сделан из древесины сосны (см. Рис.1):

По своей микроструктуре древесина является естественным полимером, образующие ее клетки-волокна имеют трубчатую форму и направлены вдоль ствола. Благодаря этому древесина обладает целым рядом достоинств - высокой прочностью, упругостью, малой плотностью, а следовательно, и малым весом, низкой теплопроводностью, стойкостью к воздействию химически агрессивных сред, природной декоративностью, легкостью и простотой обработки и монтажа. Наряду с достоинствами у древесины есть недостатки: анизотропия (ее свойства резко отличаются вдоль и поперек волокон), пороки структуры, гигроскопичность и, как следствие, влажностные деформации, загниваемость и возгораемость.

Древесина сосны очень широко применяется в мебельном производстве и в строительстве. Она легко строгается и пилится.

Исследование структуры системы

Основным элементом позволяющим моделировать деревянный дом является сруб:

Сруб представляет собой строение без пола и крыши и состоит из нескольких венцов, уложенных друг на друга. Количество венцов определяется диаметром бревен и необходимой высотой дома. Венец представляет собой прямоугольную конструкцию, состоящую из горизонтально уложенных по периметру бревен, скрепленных между собой в углах замковыми соединениями ( Табл. «в чашу», в «лапу»).

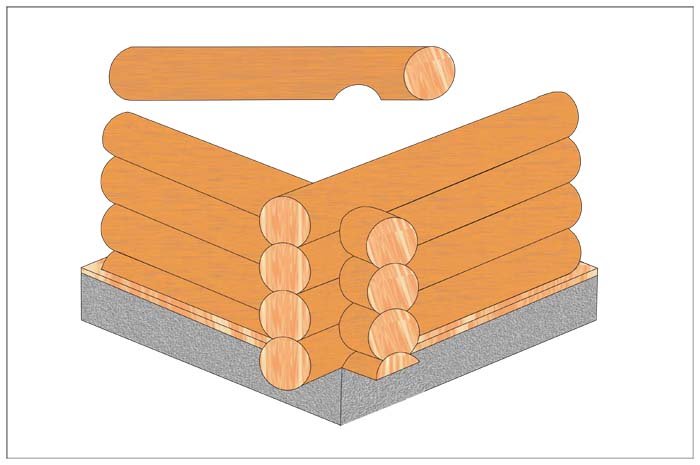

Рис.2

В нашем случае это соединение в «чашу» (см. Рис 2). При рубке чашей вниз стены сруба менее подвержены атмосферным воздействиям, а значит более долговечны. Рубка этим способом более трудоемка, поэтому используют ее не все производители.

Базовый элемент системы и его свойства

Базовым элементом системы является сухостойное бревно из сосны. Сосна, используемая в качестве сырья для сухостоя, должна высохнуть на корню, за счёт чего она приобретает особую прочность и не требует дополнительной пропитки или окраски.

Выделение подсистемы в системном ряде по принципу от главного к второстепенному

Деревянный дом состоит из (см. Рис. 3,4)

Рис. 3

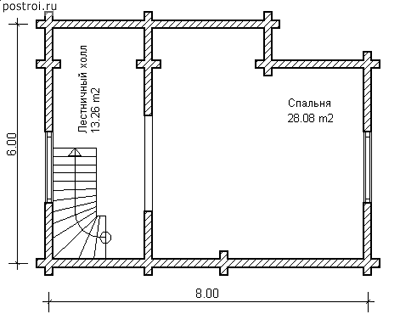

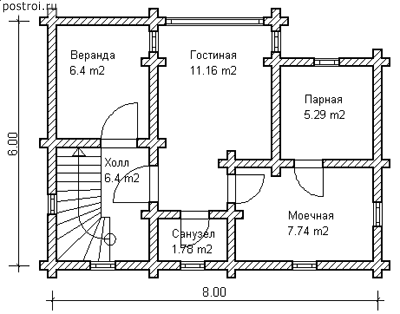

План дома 1-й этаж 2-й этаж

Фасады дома вид спереди вид слева вид справа вид сзади

Рис. 4

• Наружные стены

• Внутренние стены

• Торцы

• Крыша

• Отделка потолка мансарды

• Подшивка крыши

• Перекрытие первого этажа

• Перекрытие второго этажа

• Двери, окна

• Лестница

• Террасса

• Утеплитель

Несущие и несомые подсистемы

-к несущим подсистемам относятся:

Наружные стены,

Внутренние стены,

Торцы,

Перекрытие первого этажа,

Перекрытие второго этажа,

Лестница,

Террасса,

-к несомым подсистемам относятся:

Крыша,

Отделка потолка мансарды,

Подшивка крыши,

Двери, окна,

Утеплитель.

Описание подсистемы

Окно:

1 функциональное назначение

• теплоизоляция,

• герметичность,

• звукоизоляция,

• воздухообмен (проветривание),с

• светопередача;

2 типология подсистемы

Окна могут быть:

• одностворчатые,

• многостворчатые.

По типу открывания створки окон:

• Глухое окно — окно, створки (полотна) которого не имеют осей вращения.

• Распашное окно — створки (полотна) поворачиваются вокруг вертикальной оси.

• Откидное окно — створки (полотна) поворачиваются вокруг нижней горизонтальной оси.

• Поворотно-откидное окно — створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси.

По форме:

• прямоугольные;

• трапециевидные;

• треугольные;

• арочные;

• круглые;

• многоугольные.

3 выделение основных и второстепенных составляющих подсистемы

Окно - это элемент стеновой конструкции, состоящий из:

-оконного проема с откосами

-самого оконного блока :

• стекла,

• фурнитуры,

• уплотнителя,

• подоконной доски,

• отлива

• монтажного шва.

4 несущие и несомые части подсистемы

- к несущим подсистемам относятся:

оконный проем с откосами,

-к несомым подсистемам относятся:

оконный блок.

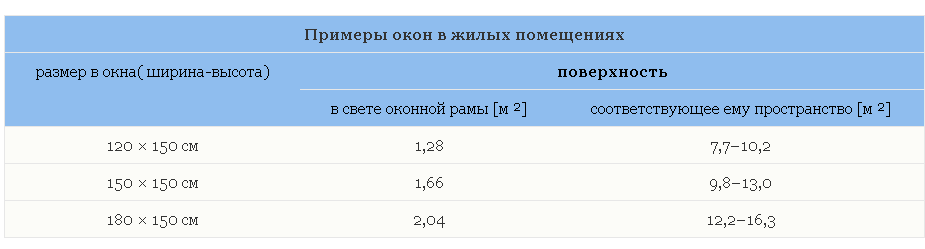

5 параметры подсистемы

6 способы соединения элементов подсистемы

Основных способов соединения деталей в столярном деле два: склеивание и вязка шипами на клею. Лишь в тех случаях, когда эти способы почему-либо неосуществимы, применяют вместо них другие, например соединение деталей болтами, шурупами, различными металлическими скрепами, деревянными гвоздями (нагелями). Шурупами крепят к деревянным изделиям металлические детали. Металлическими скрепами и стяжками соединяют части разборных изделий, металлические угольники применяют для дополнительного крепления угловых соединений, например углов оконных переплетов и дверных полотен. Для этой же цели употребляют нагели.
