Лабораторна робота № 10

Тема: Графічне представлення розподілів вибіркової сукупності.

Мета: Навчитись представляти графічно розподіли частот за допомогою функції „ГИСТОГРАММА”.

План заняття:

1.     Графічне представлення розподілів за допомогою функції "Гистограмма".

2.     Графічне представлення розподілів за допомогою „Мастера диаграмм”.



Теоретичні відомості



Графічне представлення розподілів за допомогою функції "Гистограмма"



Функція "Гистограмма" із пакета "Анализ данных" вико­ристовується для обчислення вибіркових і інтегральних частот попадання даних у вказані інтервали значень. Використання функції "Гистограмма" припускає існування трьох масивів:

"Входной.интервал" - це вічка, де розміщені дані ви­бірки,

"Интервал-карманов" - це вічка, що вказують як виби­раються інтервали згуртовування частот вибірки,

"Выходной-интервал" - це вічка, куди буде виведений розподіл згрупованих частот.

Перед графічними побудовами необхідно побудувати варіаційний ряд та побудувати згрупований розподіл частот.



Приклад:

Для вибірки середньомісячної платні 100 співробітників фірми N, що наведено у Таблиці, побудувати

а) гістограму частот,

б) полігон частот,

в) полігон нако­пичених частот.



Розв’язання:

Задача а)

Беремо таблицю з лабораторної роботи №9 та надаємо їй такого вигляду

Як і в попередній роботі масив даних у нас – це A3:J12, а інтервал кишень L2:L12

Натискаємо (Сервис – Анализ данных – Гистограмма).

Вікно функції „Гистограмма” заповнюємо відповідними даними. В якості вихідного інтервалу вибираємо комірку A14.

Ставимо прапорець у вікно „Вывод графики”.



Натискаємо ОК.

У полі екрану з’явиться Гістограма.

-----------------------------------------------------------------------------------------------------------

Отриману гістограму необхідно відредагувати:

-         вилучити надпис „Гистограмма”,

-         вилучити „легенду” – надпис „Частота”,

-         змінити надпис „Карман” на надпис „Платня”,

-         змінити розміри гістограми як показано нижче.

В отриманій гістограмі потрібно прибрати зазори між прямокутниками на гістограмі.

Встановлюємо курсор на поле одного з прямокутників на гістограмі і натискуємо праву клавішу мишки.

У даному меню вибираємо „Формат рядов данных”

У меню, що з’явилося вибираємо опцію „Параметры” та у вікні „Ширина зазора” встановлюємо значення 0.

Натискаємо ОК.

Остаточний результат має такий вигляд:



Задача б)

Повторимо всі кроки задачі а) до підкреслення пунктирною лінією.



-         Ставимо курсор миші в „Область диаграммы” і натискуємо праву клавішу,

-         У контекстному меню, що з’явилось вибираємо опцію „Тип диаграммы”,

-         Далі обираємо опції „Стандартные” та „График”, як показано нижче

Натискаємо ОК.

На екрані з’явиться зображення полігона частот





Після редагування повинні отримати такий варіант полігону частот



Задача в)

В даній задачі у вікні меню „Гистограмма” добавляємо прапорець у вікні „Интегральный процент”.

Натискаємо ОК.



На даному зображені подано гістограму частот і полігон накопичених частот. Залишимо лише зображення полігона накопичених частот.

-         ставимо курсор миші в „Область диаграммы” і натискаємо праву клавішу

-         у меню, що з’явилось вибираємо „Исходные данные”

-         тут обираємо опцію „Ряд”

-         у цьому вікні вибираємо „Частота” а потім „Удалить”

-         натискаємо ОК.

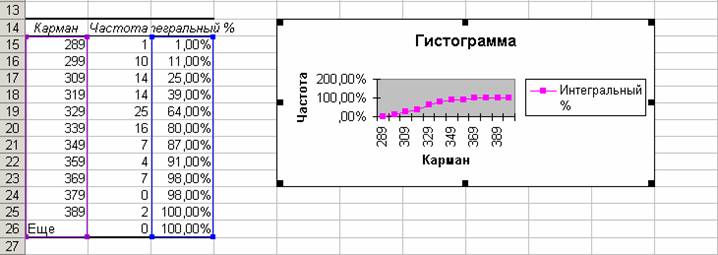

На графіку залишилось тільки зображення полігона накопичених частот.

Після редагування маємо отримати такий вигляд полігону накопичених частот



Графічне представлення розподілів за допомогою „Мастера диаграмм”



1. Побудова гістограми частот.

Один приклад гістограми частоти ми вже розглянули. Для порівняння вихідних даних і використання методик побудуємо гістограму частоти за допомогою „Мастера диаграмм”.

З лабораторної роботи №9, Таблиці Б візьмемо такі дані:



За цими даними створюємо таблицю, показану нижче

Дані для зручності подано в 4 стовпчики. Для роботи їх необхідно набрати у вигляді двох стовпчиків.

-         виділимо комірки з двома стовпчиками даних;

-         Вставка – Диаграмма;

-         в меню „Мастера диаграмм” вибираємо опції „Стандартная” – „Точечная”, який саме тип, вказано нижче:

-         натискаємо „Готово”.

-         з’явиться гістограма якій потрібно надати такий вигляд:

PS. Саме цей тип діаграми коректно відобразить гістограму частоти, полігон частоти та полігон накопиченої частоти.



2. Побудова полігону частот.

Так само як і при побудові гістограми частот, при наявності таких же даних

 як і в прикладі 1 використовуємо „Мастер диаграмм”.

В даному випадку масив даних буде значно простішим і матиме такий вигляд



Далі ви виконуєте такі ж операції як і в першому прикладі. В результаті у вас повинна вийти гістограма полігону частот такого вигляду:



3. Графік полігону накопичених частот за такими ж даними

побудуйте самостійно.



Вправи для самостійної роботи:



1. Побудуйте гістограму незгрупованих частот за наступними даними:



1

9

1

9

3

1

5

3

1

2

2

3

2

1

6

2

1

2

6

4

1

3

1

2

1

3

4

4

4

2

2

5

4

1

3

2

5

2

5

1

9

4

2

4

4

1

3

4

1

6

1

1

1

5

1

5

1

3

7

4

5

6

5

2

3

3

7

2

3

2

1

3

2

1

7

2

1

4

6

1

3

1

3

1

3

7

3

4

3

4

2

4

2

3

1

2

2

2

6

4



2. Побудуйте полігон згрупованих частот за даними поданими нижче:



115

116

555

48

3

299

333

458

400

205

124

214

454

99

220

278

310

222

300

251

90

541

324

28

204

200

540

322

425

294

20

235

456

245

553

1

245

412

422

345

42

126

416

3

197

598

597

498

225

444

54

451

453

156

349

59

488

587

510

400

89

454

164

46

297

54

134

508

240

201

51

264

451

456

344

46

125

560

161

205

12

321

552

64

289

4

2

505

151

111

2

212

129

9

191

12

134

100

94

55

інтервал = 50.
