2.3. Третья поверка

Условие. Ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси вращения теодолита (TT_┴LJJ).

Порядок поверки. Установить теодолит на расстоянии 20-30 м от высокого предмета (например стены здания, рис.11). Закрепить лимб горизонтального круга. Навести центр сетки нитей при П на четко видимую точку А (см. рис. 11), расположенную на верхней части стены с таким расчетом, чтобы визирная ось трубы составляла с горизонтом угол не менее 30°. Закрепить алидаду и опустить трубу до горизонтального положения и отметить на стене проекцию а₁ (центра сетки). Перевести трубу через зенит, открепить алидаду и при Л вновь навести на точку А. Закрепить алидаду, опустить трубу до уровня отмеченной ранее точки а₁ и отметить проекцию а₂ центра сетки. Если проекции а₁ и а₂ совпадут, то условие выполнено.

Рис.11. Поверка перпендикулярности оси вращения к вертикальной оси теодолита

Если не совпадут, то измерить отрезок а₁а₂ (миллиметровой линейкой) и расстояние Аа (приблизительно с помощью рулетки или рейки), вычислить угловую ошибку по формуле:

Результат вычислений угла i записать в табл.3.

Таблица 3

Определение угла i.

Теодолит №

Обозначения	Значение величин	Пример
а1a2, мм аА , мм		1 5000
i'		0,3'

Угол между направлениями Aa1 и Аа2 не должен быть для теодолита Т30 (2Т30) более 0,5'.

Порядок юстировки. При необходимости юстировка осуществляется в мастерской.

2.4. Четвертая поверка

Условие. Горизонтальная нить сетки должна быть перпендикулярна к основной оси теодолита (HH_┴JJ).

Порядок поверки. Навести среднюю горизонтальную нить сетки на хорошо видимую точку. Закрепить закрепительные винты. Враще­нием наводящего винта алидады медленно поворачивать алидаду вокруг ее оси вращения, наблюдая за положением точки. Нить при этом не должна сходить с точки. Если изображение точки смещается с нити более чем на двойную толщину ее, то производят юстировку.

Порядок юстировки. Поворотом оправы сетки нитей добиваются совмещения изображения точки с горизонтальной нитью сетки.

После выполнения этой поверки и юстировки необходимо повто­рить поверку перпендикулярности визирной оси к оси вращения трубы.

Задание 3. Измерить горизонтальные и вертикальные углы

На станции О измерить горизонтальный угол β способом приемов между направлениями на точки А и В и углы наклона на точки А и В (рис. 12).

Горизонтальные углы и углы наклона могут быть измерены раз­дельно или одновременно. Перед измерением углов должны быть выполнены все поверки теодолита.

Угловые измерения состоят из следующих процессов: подготовки теодолита для наблюдений; измерений углов; вычислений результа­тов измерений на станции.

Подготовка теодолита для наблюдений состоит из следующих действий: 1) установки; 2) центрирования; 3) приведения вертикальной оси теодолита в отвесное положение; 4) установки трубы для наблюдений.

Рис.12. Горизонтальный угол β, углы наклона +v_A и -v_B

Центрирование выполняется для точной установки прибора над вершиной измеряемого угла.

При измерении углов теодолитом, установленным на кронштейне, центрирование не производится.

При измерении углов теодолитом, установленным на штативе, центрирование производится при помощи нитяного отвеса. Для этого теодолит прикрепляют становым винтом к головке штатива; при помощи ножек производят предварительное центрирование, наблюдая при этом, чтобы головка штатива была горизонтальна, а острие отвеса находилось в непосредственной близости от центра знака, закрепляющего вершину угла (1-2 см); предварительно открепляют становой винт и передвижением теодолита на головке штатива уточняют центрирование, после чего вновь закрепляют становой винт.

Приводят вертикальную ось теодолита в вертикальное положение в порядке, указанном в п. 1.4.

Установку трубы для наблюдений выполняют в порядке, указанном в п.1.4.

Измерение углов производят следующим образом. В журнале измерений (табл.4) записывают номер теодолита, заполняют графы 1 и 2.

При положении Л закрепляют лимб, открепив закрепительный винт алидады и трубы, наводят центр сетки нитей на правую точку А (рис. 13).

Производят отсчет по горизонтальному кругу и записывают его в графу 3 табл. 4 против номера наблюдаемой точки. Подъемным винтом, расположенным по направлению наблюдаемой точки, уточняют наведение пузырька цилиндрического уровня алидады горизонтального круга на середину. Производят отсчет по вертикальному кругу и записывают его в графу 6 против номера точки.

С (передняя точка)

А (задняя точка)

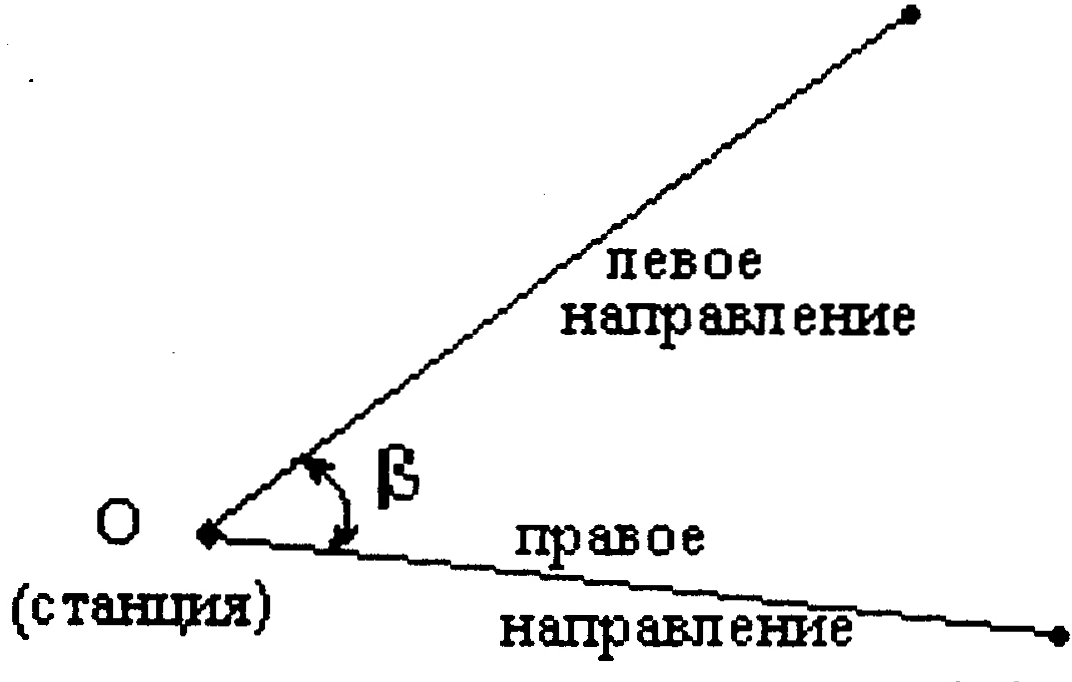

Рис.13. Схема расположения наблюдаемых точек.

Открепляют закрепительные винты алидады и трубы, поворотом алидады наводят центр сетки на левую точку С. Аналогично производят отсчеты по горизонтальному и вертикальному кругам и записывают их в соответствующие графы против номера левой точки.Эти действия составляют первый полуприем. Открепляют закрепительный винт лимба и смещают лимб на 5-10°.

После чего закрепляют закрепительный винт лимба. Открепив закрепительный винт трубы, переводят трубу через зенит и при П измеряют горизонтальный угол и угол наклона в том же порядке, что и при Л. Эти действия составляют второй полуприем.

Вычисление результатов измерений на станции производят так. Вычисляют значение угла р из полуприемов, вычитая отсчеты на левую точку из отсчетов на правую точку.

Если отсчет на левую точку больше отсчета на правую точку, то к отсчету на правую точку прибавляют 360°, а затем производят вычитание. Результаты вычислений записывают в графу 4 журнала на строке, расположенной между номерами точек наблюдения. Если значения углов, полученные из первого и второго полуприемов, отличаются друг от друга не более чем на двойную точность отсчитывания прибора (2' - для теодолита Т30), то вычисляют среднее значение угла и записывают в графу 5 против номера станции.

Если расхождение более указанного допуска, то измеряют угол еще раз при двух положениях вертикального круга.

Для контроля измерения вертикальных углов и вычисления углов наклона при работе теодолитом при одном положении вертикального круга, вычисляют место нуля (МО). Местом нуля называется отсчет по вертикальному кругу, когда ось цилиндрического уровня и визирная ось зрительной трубы горизонтальны.

Имеются особенности вычисления МО и углов наклона v при измерениях углов наклона теодолитами Т30 и 2Т30.

Если визирная ось у теодолита Т30 занимает горизонтальное положение (рис.9, а), индекс установлен верно, пузырек уровня на горизонтальном круге расположен на середине, то при этом отсчет при положении вправо на вертикальном круге должен быть равен 180°, то есть индекс и штрих 180° должны совпадать в точке А.

Если же индекс расположен в точке В, то будет образован ошибочный угол МО и угол наклона следует вычислять не от пунктирных линий СА, а от сплошной СВ, учитывая при этом угол МО.

Если визирная ось трубы направлена вверх в точку А (рис.9, б, в) под углом v к горизонту HH₁, то в этом положении диаметр лимба 0-180° отклоняется от вертикального тоже на угол v.

Следовательно, угол наклона равен:

при положении круга справа от трубы (П)

v = 180° - П + МО, (1)

при положении круга слева от трубы (Л)

v = Л - МО. (2)

Из выражений (1) и (2) следует:

(3); и (4).

Если отсчет при Л равен или меньше 90°,то к отсчету при положении круга слева от трубы (Л) прибавляют 360°. При появлении отсчетов при круге слева Л, близких к 360°, из этих отсчетов вычитают 360°.

При измерении углов наклона теодолитами типа 2Т30, у которых оцифровка вертикального круга - секторная от 0° до 75° и от -0° до -75° (рис.10, а) угол наклона при вертикальном круге справа равен (рис.10, б)

v = МО - П, (5)

а при круге слева (рис. 10, в)

v = Л - МО (6).

Из выражений (5) и (6) следует:

(7); и (8)

Отсчет по вертикальному кругу у теодолита 2Т30 (рис.6) - 28°41,5’

Вычисляют значения МО на каждую точку наблюдения по формуле (4) для теодолита Т30 и по формуле (8) для теодолита 2Т30, и записывают в графу 7 журнала. Вычисленные по формуле (4) (или по формуле (8)) два значения МО не должны отличаться более 2'. Если расхождение недопустимо, то измерения следует произвести заново.

Далее вычисляют углы наклона по всем формулам 1, 2 и 3 (для контроля) при измерении углов наклона теодолитом Т30, и по формулам 6 и 7 при измерении теодолитом 2Т30. Их записывают в графу 8 журнала (см. табл. 4), против соответствующих точек наблюдения (со знаком плюс или минус).

Таблица.4

Журнал измерения горизонтальных и вертикальных углов

Теодолит №_________ Наблюдал__________________

№ точек	№ на-	Отсче-	Гори-	Сред-	Отсче-	Место	Угол
стояния,	блю-	ты	зонта-	ние	ты	нуля	наклона
положе-	да-	по	льные	значе-	по вер-	МО	V
ние	емых	гори-	углы	ния	тикаль-
верти-	точек	зонта-	из	горизо-	ному
кального		льному	полу-	нталь-	кругу
круга		кругу	прие-	ных
			мов	углов
1	2	3	4	5	6	7	8
Л	А	162°46'	46°01		2°20'	—	+2°25'
Ст. В	С	116°45'		46°01.5	12°16'	—	+12°22'
П	А	336°39'	46° 02'		177° 30'	359°55'
	С	290°37'			167° 32'	359° 54'
