4.4. Последовательность выполнения работы

4. 4.1. Изучить конструкцию, принцип работы и регулировки тормоза ТКТ-200, установленного на лабораторном стенде. с грузовой лебедкой, и тормоза ТКТГ-ЗОО, входящего в состав лабораторной тормозной установки.

4.4.2. Выполнить регулировку тормоза ТКТГ-300 с учетом заданного преподавателем времени торможения. Для проверки тормоза и определения времени торможения предназначена тормозная установка (рисунок 4.3).

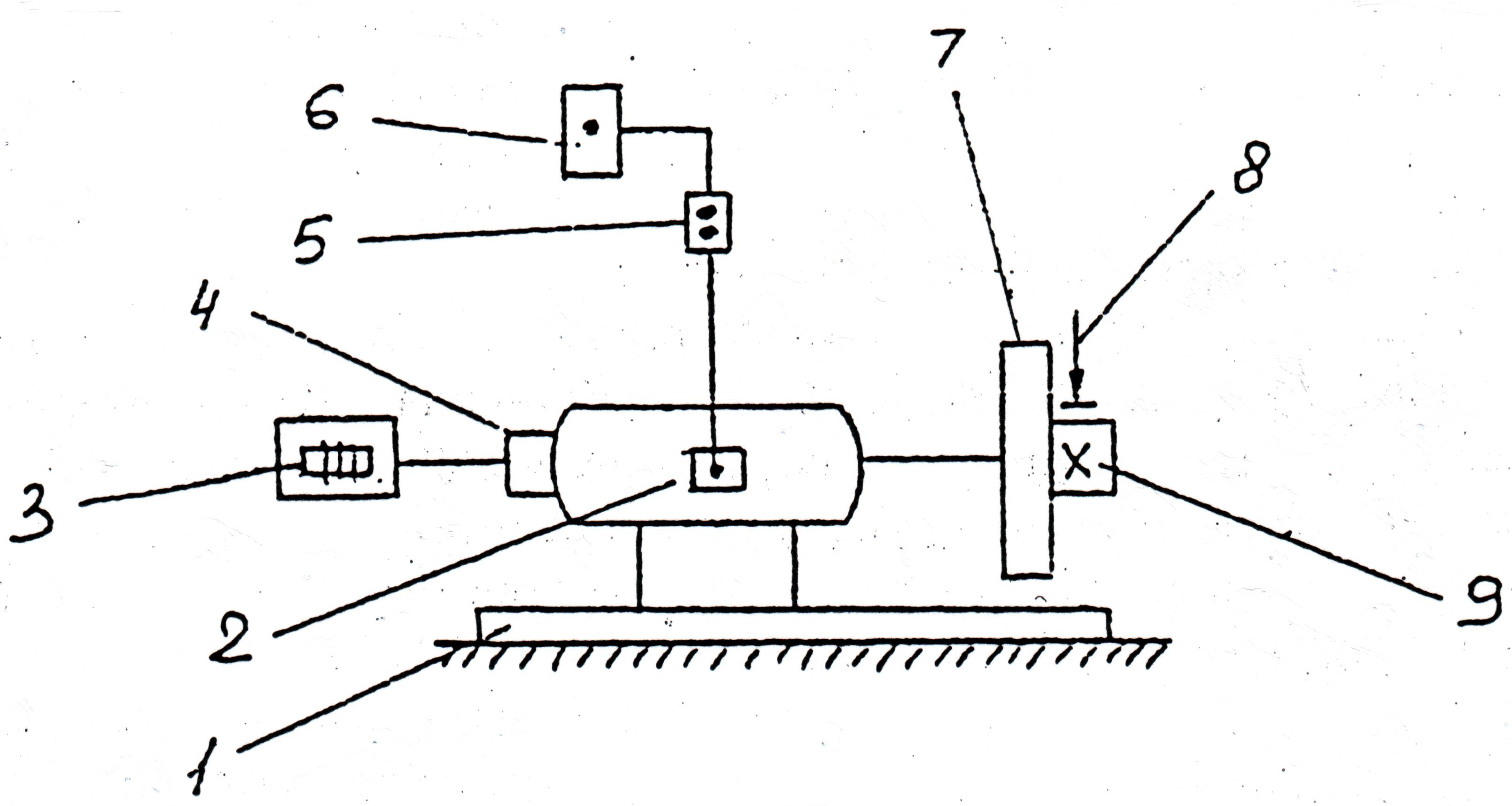

Рисунок 4.3 Схема лабораторной тормозной установки

Установка состоит из станины 1, на которой смонтированы электродвигатель 2 с тормозным шкивом 9 и инерциональным диском 7, а так же тормоз ТКТГ-300-8. На валу электродвигателя с противоположной стороны тормозного шкива установлено реле скорости 4, контакты которого соединены с электронным секундомером 3, служащим для отсчета времени торможения.

Запуск электродвигателя с соблюдением требований безопасности осуществляется после включения пускателя 6 черной кнопкой включателя 5. Желтая кнопка включателя 5 служит для остановки электродвигателя.

Для определения времени торможения необходимо выполнить следующие операции:

- включить сеть (220 В) электронный секундомер 3;

- на передней панели секундомера нажать кнопки с обозначениями “сеть”, “t”, “1с”;

- запустить электродвигатель;

- нажать кнопку “сброс” на секундомере;

- через 5-7 секунд выключить электродвигатель.

Электронный секундомер автоматически зафиксирует время торможения тормоза.

4.5. Требования к оформлению отчёта

Отчет выполняется на листах формата А4 и включает в себя:

- схемы тормозов ТКТ-200 и ТКТГ-300 с обозначением входящих в них элементов;

- описание устройства и принципы действия тормозов и их регулировки.

Литература

1. Рачков Е.В. , Силиков Ю.В «Подъёмно транспортные машины и механизмы» -М .; Транспорт ,1989.

2. Гаранин Н.П. «Портовое подъёмно –транспортное оборудование »

-M.;Транспорт ,1985.

3. Каталог – справочник по грузозахватным приспособлениям

-М.; Транспорт, 1977.

4. Спревочник эксплуатационного работника речного транспорта

-М.; Транспорт, 1988.
