Создание участников диаграммы bpmn

Пул в модели BPMN является участником, который может быть субъектом хозяйствования или действующим лицом. Пул может иметь множество действий, которые представляют собой внутреннюю сущность и роль действующего лица.

Процедура добавления:

1. В палитре выберите Pool и нажмите на редакторе диаграммы.

2. В открывшемся окне нажмите кнопку Create Process или Select Existing Element.

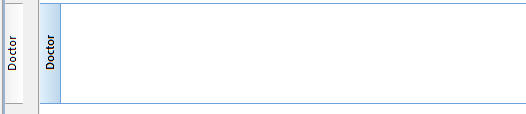

Пул создается в редакторе диаграмм с именем процесса. Вы можете добавить полос, задачи в пул, а также сообщения к другим пулам в диаграмме. Следующий пул диаграммы связан с процессом, названным «доктор».
