ВКАЗІВКИ ЩОДО ВИКОНАННЯ
РОЗРАХУНКОВО-ГРАФІЧНИХ РОБІТ
Кожний курсант виконує п’ять РГР у семестрі відповідно до діючих графіків учбового процесу. Курсант вибирає з таблиць вихідні дані відповідно зі своїм особистим шифром у заліковій книжці, друга і дві останні цифри якого записуються послідовно. Під цими цифрами шифру необхідно написати перші три літери алфавіту.
Наприклад, для шифру 981024 маємо
Цифри 8 2 4
Літери а б в
Після цього треба звернутися до відповідної таблиці розрахунково-графічної роботи. Наприклад, із табл. 1.1 курсант повинен вибрати номер рис.1.4 г , оскільки літері "в" у шифрі курсанта відповідає цифра 4.
Аналогічно для даного шифру із табл. 1.1 можна виписати всі інші цифрові значення:
Виконання роботи починається з запису умови та вихідних даних до неї. Текст пишеться тільки на одній стороні стандартних аркушів білого паперу формату А4 (розміром 210 х 297 мм).
На розрахункових схемах, ескізах необхідно записати числові величини.
Визначені під час обчислення величини, наприклад опорні реакції, координати центра ваги складної фігури (перерізу), положення осей інерції перерізу та інші необхідно також нанести на розрахункову схему або ескіз перерізу.
При побудові епюр внутрішніх силових факторів застосовують правила:
Вісь (базу), на якій будується епюра, завжди вибирають так, щоб вона була паралельна з віссю стержня. Поряд з віссю епюри записують назву внутрішнього силового фактора і одиницю виміру в СІ, відокремлену комою.
Ординати епюри, тобто значення внутрішнього силового фактора, відкладають від осі по перпендикуляру.
Штрихують епюри лініями, перпендикулярними до бази, які і віддзеркалюють відповідні ординати.
На епюрах проставляють абсолютні значення чисел, що показують значення характерних ординат, а в полі епюри в кружках ставлять їх знак.
Числа та літери на розрахункових схемах, епюрах, ескізах, у формулах необхідно писати чітко.
Вихідні та розрахункові схеми, епюри внутрішніх силових факторів, ескізи перерізів та інші необхідно виконувати повністю олівцем за загальними правилами креслення.
Забороняється розривати або зміщувати графічну інформацію, тобто одну частину, наприклад, розрахункову схему розмістити на одному аркуші паперу, а епюри - на іншому, або розмістити їх зміщеними на одному аркуші.
Викладення змісту повинно бути чітким та конкретним, по суті. Треба використовувати єдині терміни та визначення.
Розв'язання кожної задачі повинно закінчуватися аналізом (висновком).
На титульному аркуші потрібно записати:
Міністерство освіти і науки молоді та спорту України.
МКТФ ОНМА
Номер РГР та її назву.
Прізвище, ім'я, по батькові курсанта.
Шифр, який записано у заліковій книжці курсанта.
РОЗРАХУНКОВО-ГРАФІЧНІ РОБОТИ № 1,№2
ПОБУДОВА ЕПЮР ВНУТРІШНІХ СИЛОВИХ ФАКТОРІВ.
Література: [1] - ст.: 35-53,82-140; [2] - ст.: 15-20,33-85,133-141.
1. Основні положення щодо побудови епюр внутрішніх силових факторів
1.1. Зовнішні сили навантаження та протидії опор
Як відомо з теоретичної механіки, зовнішні сили характеризують механічну взаємодію розглядуваного об'єкта з навколишніми, тобто взаємодію окремих тіл між собою. В цьому розумінні власна вага тіла, що розподілена по всьому його об'єму, є зовнішньою силою як результат взаємодії тіла з Землею.
В залежності від вибору розрахункової схеми зовнішні сили уявляють зосередженими в обмеженому місці чи точці, або розподіленими по довжині стержня (Н/м), на поверхні тіла (Н/м2), чи по його об'єму (Н/м3).
До категорії зовнішніх сил відносять реакції зв'язків, що накладені на тіло для його рівноваги - так звані реакції опор.
З технічної точки зору опорні закріплення конструкцій дуже різноманітні. При формуванні розрахункової схеми все різноманіття існуючих опорних пристроїв схематизують у вигляді трьох основних типів опор: шарнірно - рухома опора (можливі її зображення показані на рис.1.1,а); шарнірно - нерухома опора (рис. 1.1 ,б) і жорстке затиснення або закріплення (рис. 1.1 ,в).
Рис.1.1,а
Рис.1.1б
Рис.1.1в

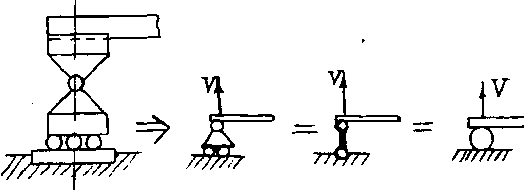

У шарнірно-рухомій опорі виникає одна опорна реакція V, рівнозначна протидії одного опорного стержня. Така опора позбавляє опорний переріз одного ступеня вільності, тобто перешкоджає переміщенню в напрямку, перпендикулярному до опорної площини, але допускає переміщення паралельне цій площині і поворот опорного перерізу.
У шарнірно-нерухомій опорі виникають дві реакції V і Н. Тут неможливі переміщення по напрямках опорних стержнів, але допускається поворот опорного перерізу.
При жорсткому закріпленні виникають вертикальна V і горизонтальна реакції Н та опорний (реактивний) момент М. При цьому опорний переріз не може ні зміщатися, ні повертатися.
Усі реакції та моменти вважаються прикладеними в точці перетину центральних осей перерізу стержня над опорою.
1.2. Внутрішні сили пружності. Метод перерізів.
Внутрішні силові фактори та їх епюри
Розглянемо тіло довільної форми в "спокійному", ненавантаженому стані. Між його частками завжди існують сили взаємодії, що прагнуть зберегти його як єдине ціле, тобто перешкоджають зміні взаємного розташування частинок. В опорі матеріалів вивчають і визначають тільки ті додаткові внутрішні сили, які з'являються між частинками тіла при його навантаженні. Ці сили взаємодії називають внутрішніми силами пружності (ВСП). Для їх виявлення, а потім і визначення застосовують метод перерізів. Розглянемо його зміст. Нехай тіло довільної форми навантажене само зрівноваженою системою сил (рис. 1.2,а). У місці, яке нас цікавить, уявно розсічемо його площиною на дві частини І і II.

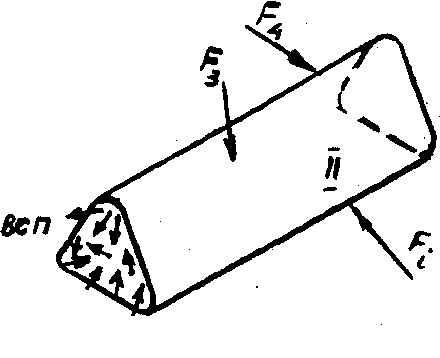

Відкинемо уявно одну з частин тіла, наприклад І, замінивши її дію на залишену для розгляду праву частину внутрішніми силами пружності (рис. 1.2,б).
а
б
Рис.1.2
ВСП віддзеркалюють взаємодію між частинами тіла, розташованими по різні боки від проведеного перерізу. За принципом дії і протидії ВСП завжди взаємні: права відсічена частина тіла діє на ліву точно так само, як і ліва на праву, а це означає, що внутрішні сили пружності можуть визначатися з умов рівноваги як лівої відсіченої частини тіла, так і правої.
В загальному випадку ВСП розподілені по перерізу нерівномірно і направлені різноманітно, а тому визначити їх тільки з рівнянь рівноваги неможливо. Але з курсу теоретичної механіки відомо, що будь-яку довільну систему сил можна привести до головного вектора і головного момента, прикладених в довкіллі однієї точки (рис. 1.3). Виберемо прямокутну систему координат хуг (з початком в центрі перерізу) так, що вісь z буде нормаллю до перерізу, а осі х і у лежатимуть в самому перерізі.

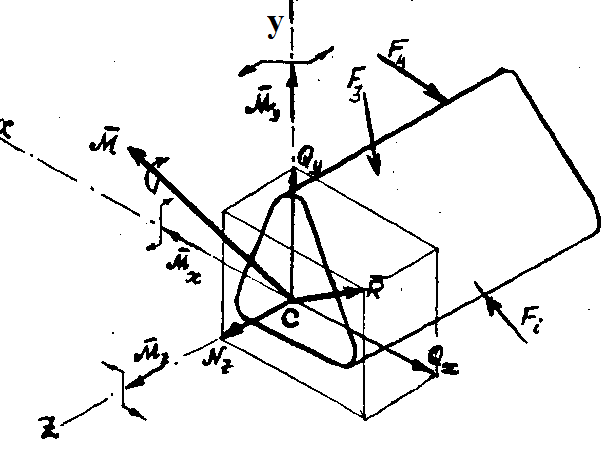

Складові головного вектора в напрямках координатних осей і головного момента відносно цих осей називають внутрішніми силовими факторами (ВСФ) в перерізі стержня (рис. 1.3). їх можна визначити з рівнянь рівноваги однієї з відсічених частин тіла під дією зовнішнього навантаження на неї та ВСФ, що виникли в перерізі.
Рис.1.3
Отримані в такий спосіб шість внутрішніх силових факторів (ВСФ) мають чітко визначені назви:
- поздовжня (нормальна) сила;
- поперечна (перерізуюча) сила;
- згинальні моменти;
- крутний момент.
Іноді позначення заміняють на , чи , що більш точно відповідає фізичному змісту
цієї величини.
Графік, що показує як змінюється внутрішній силовий фактор вздовж осьової лінії тіла, називають епюрою.
Для побудови епюри ВСФ їх визначають лише в характерних перерізах стержня (бруса), а саме: на початку і в кінці кожної навантаженої ділянки, а також там, де ВСФ - ексремальні.
1.3. Види опору (деформацій)
У відповідності з ВСФ, що виникають у перерізах стержня, розрізняють такі види простого опору:
Розтягання-стискання - це вид опору, при якому в поперечних перерізах бруса виникає тільки поздовжня сила .
Кручення - це вид опору, при якому в поперечних перерізах виникає ТІЛЬКИ крутний момент .
Чисте згинання - це вид опору, при якому в поперечних перерізах виникає тільки згинальний момент (чи ). Найчастіше згинальний момент супроводжується наявністю поперечної сили . У цьому випадку має місце поперечне згинання.
Можливі випадки, коли в поперечних перерізах виникають два і більше внутрішніх силових фактори одночасно, тоді мають складний опір.
1.4. Варіанти завдань та приклади побудови епюр внутрішніх силових факторів
В цій, першій частині контрольної роботи №1 необхідно побудувати епюри ВСФ для вісьми розрахункових схем (рис.1.4, а.. .и):
РГР №1
для двох перших брусів, що зазнають розтягання і стискання, - епюри нормальних (поздовжніх) сил;
РГР №2
для двох брусів, що зазнають закручування, - епюри крутних моментів;
для чотирьох балок при згинанні - епюри поперечних сил і згинальних моментів.
Номер рисунка з вісьмома схемами та числові дані вибрати по таблиці 1.1 згідно свого шифру.
Таблиця 1.1
Номер |
F, кH |
q, кH/м |
m, кH м /м |
M, кH м |
, м |
|
|
рядка |
рисунка 1.4 |
||||||
1 |
а |
10,0 |
10,0 |
10,0 |
10,0 |
1,0 |
3 |
2 |
б |
10,5 |
9,0 |
9,0 |
10,5 |
2,0 |
2 |
3 |
в |
11,0 |
8,0 |
8,0 |
11,0 |
3,0 |
1 |
4 |
г |
11,5 |
7,0 |
7,0 |
11,5 |
2,0 |
2 |
5 |
д |
12,0 |
6,0 |
6,0 |
12,0 |
1,0 |
3 |
6 |
е |
12,5 |
7,0 |
7,0 |
12,5 |
2,0 |
2 |
7 |
є |
13,0 |
8,0 |
8,0 |
13,0 |
3,0 |
1 |
8 |
ж |
13,5 |
9,0 |
9,0 |
13,5 |
2,0 |
2 |
9 |
з |
14,0 |
10,0 |
10,0 |
14,0 |
1,0 |
3 |
0 |
и |
14,5 |
5,0 |
5,0 |
14,5 |
2,0 |
2 |
в |
а |
в |
а |
б |
в |
1.4.1. Побудова епюр поздовжніх сил
Поздовжня сила в перерізі чисельно дорівнює алгебраїчній сумі проекцій на поздовжню вісь стержня тільки тих сил, що прикладені по одну сторону від розглянутого перерізу.
Правило знаків для умовимося вважати поздовжню силу в перерізі додатною, якщо зовнішнє навантаження, прикладене до розглянутої відсіченої частини стержня, викликає розтягання та від'ємною - у протилежному випадку.
Приклад 1. Побудувати епюру поздовжніх сил для жорстко затисненого стержня (рис. 1.5).
Порядок розв 'язання.
Намічаємо характерні перерізи 1...8, нумеруючи їх від вільного кінця стержня до закріплення.
Визначаємо поздовжню силу в кожному характерному перерізі. При цьому розглядаємо завжди ту відсічену частину, до якої не попадає опора:
За знайденими значеннями будуємо епюру .
Додатні значення відкладаються (в обраному масштабі) над віссю епюри, від'ємні - під віссю.
Рис.1.5
1.4.2. Побудова епюр крутнях моментів
Крутний момент у перерізі чисельно дорівнює алгебраїчній сумі зовнішніх моментів, прикладених по одну сторону від розглянутого перерізу, відносно поздовжньої осі Z.
Правило знаків для : умовимося вважати крутний момент у перерізі додатним, якщо дивлячись на переріз з боку розглянутої відкинутої частини тіла, бачимо зовнішній момент спрямованим за рухом годинникової стрілки і від'ємним - у протилежному напрямі.
Приклад 2. Побудувати епюру крутних моментів для жорстко затисненого стержня (рис.1.6).
Порядок розв 'язання.
Слід зазначити, що алгоритм і принципи побудови епюри крутних моментів цілком збігаються з алгоритмом і принципами побудови епюри поздовжніх сил.
Намічаємо характерні перерізи 1...7.
Визначаємо крутний момент у кожному характерному перерізі.
3. За знайденими значеннями будуємо епюру (рис.1.6)
Рис.1.6
1.4.3. Правила контролю епюр нормальних сил та крутних моментів
Для епюр поздовжніх сил та крутних моментів характерні деякі закономірності, знання яких дозволяє оцінити правильність виконаних розрахунків і побудови епюр.
Епюри і завжди прямолінійні, якщо д чи т постійні.
На ділянці, де немає розподіленого навантаження, епюра - пряма, паралельна осі стержня (зберігає постійне значення); а на ділянці під розподіленим навантаженням - похила пряма.
У місці прикладення зосередженої сили на епюрі обов'язково повинен бути стрибок на величину цієї сили; аналогічно в місці прикладеного зосередженого момента на епюрі , буде стрибок на величину цього момента. Напрями стрибків на епюрах повинні узгоджуватися з вибраним правилом знаків.
1.4.4. Побудова епюр поперечних сил та згинальних моментів
Стержень, що зазнає згинання, називають балкою. В перерізах балки, навантаженої силами, що не співпадають з поздовжньою її віссю, виникають, як правило, два внутрішніх силових фактори - поперечна сила і згинальний момент .
Поперечна ста в перерізі чисельно дорівнює алгебраїчній сумі проекцій зовнішніх сил, прикладених по одну сторону від розглядуваного перерізу, на його поперечну вісь.
Правило знаків для : умовимося вважати поперечну силу в перерізі
додатною, якщо зовнішнє навантаження, прикладене до розглянутої відсіченої частини, прагне повернути даний переріз за ходом годинникової стрілки і від'ємною - у протилежному напрямі.
о
Згинальний момент у перерізі чисельно дорівнює алгебраїчній сумі моментів зовнішніх сил, прикладених по одну сторону від розглядуваного перерізу, відносно головної центральної осі перерізу X.
Правило знаків для : умовимося вважати згинальний момент у перерізі додатним, якщо зовнішнє навантаження, прикладене до розглянутої відсіченої частини, приводить до розтягання нижніх волокон балки і від'ємним - у протилежному випадку.
Схематично це правило знаків можна подати у вигляді
Слід зазначити, що при такому правилі знаків епюра завжди виявляється побудованою з боку стиснутих волокон балки.
При побудові та перевірці епюр ( і використовуються диференціальні залежності між , , , які наведемо тут без відповідного доказу:
При побудові епюр і в консольних, чи жорстко затиснених, балках немає необхідності (як в розглянутих раніше прикладах) обчислювати опорні реакції, але вибирати слід ту відсічену частину, де немає опори.
Приклад 3. Побудувати епюри ,МХ для балки (рис. 1.7).
Порядок розв 'язання.
