4 Выбор типа аппаратуры dmr

Т.к. задана средняя частота рабочего диапазона 21,3 ГГц, выберем аппаратуру типа DMR 23W.

Технические характеристики аппаратуры:

Тип	DMR 23W
Назначение	Организация местных и внутриузловых цифровых радиосетей связи. Местные, областные радиорелейные линии.
Диапазон частот, ГГц	21,2..23,6
Мощность передатчика, дБм	+16
Скорость передачи Мбит/с	2х2,048
Порог включения замещающего генератора, дБм	-84
Промежуточная частота, МГц	140
Вид модуляции	НФМ
Коэф. шума приемника, дБ	10
Вид передаваемой информации	2 цифровых потока по 2,048 Мбит/с
Производитель	Nokia(Финляндия)

5 Построение продольного профиля одного интервала связи.

Определение высоты подвеса антенн.

По данным высотных отметок профиля построим его:

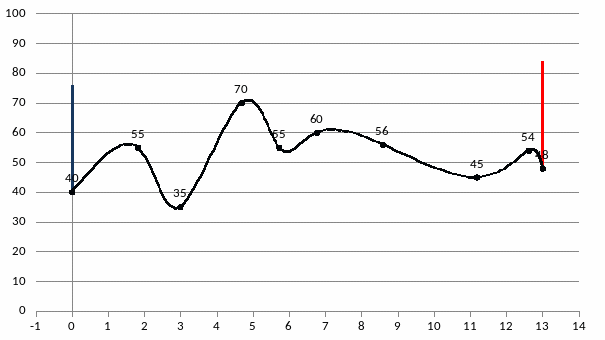

Рисунок 5.1 -- Продольный профиль интервала связи.

Определим, по графику, расстояния от наивысшей точки рельефа до антенн:

4,68км;

8,32км.

Рассчитаем радиус первой зоны Френеля:

6,49м,

Определим высоты антенн для прямой видимости:

= 27,12м.

Рассчитаем расстояние между радиусом первой зоны Френеля и наивысшей точкой рельефа:

2,28 м.

Определяем высоты подвеса антенн:

35,89м.

Нежелательно чтобы высоты антенн были одинаковыми. В этом случае отраженная (в середине трассы) волна может прийти в противофазе и попадем в интерференционный минимум.

6 Определение допустимых пределов изменения сигнала на входе приемника.

, дБ ,

где 16дБм– мощность передатчика,

= -84дБм – порог включения замещающего генератора,

– ослабление за счет загазованности тропосферы и затухания в свободном пространстве, дБ.

определяется по формуле:

, дБ,

где -- затухание в свободном пространстве

и – коэффициенты усиления приемной и передающей антенн.

Рассчитаем :

, дБ,

где -- ослабление за счет поглощения в газах.

Рассчитаем G₁ и G₂.

, дБ,

где D_1,2 – диаметр приемной и передающей антенн, м. D может быть равно 0,6; 1,2; 1,8 м – рекомендовано МСЭ.

Пусть м, тогда:

дБ,

Рассчитаем L_at:

, дБ,

где – суммарное удельное затухание, дБ,

d – длина интервала связи, км.

, дБ/км,

– удельное затухание в кислороде, дБ/км,

– удельное затухание в водяных парах, дБ/км.

=0,01428 дБ/км;

=0,01675 дБ/км.

Здесь ρ = 7,15 г/м³ при 15ºС (влажность 60%), f – частота в ГГц.

Т.к. заданная температура равна 15ºС, рассчитывается по формуле:

=0,03137 дБ/км.

Ослабление за счет дождя: (наверное в газах)?

0,4 дБ.

Затухание в свободном пространстве:

141,75 дБ.

Ослабление за счет загазованности тропосферы и затухания в свободном пространстве:

62,49дБ.

Запас на замирания:

35,29дБ.

7 Рассчитаем процент неготовности спроектированной ррл.

ЦРРЛ считается неготовой (непригодной к эксплуатации), если в одном или двух направлениях передачи за последовательные 10 сек выполнились два условия:

1. цифровой сигнал прервался (включая выравнивание скоростей и временную потерю синхронизации);

2. вероятность ошибки составляет более чем 10^–3…10^–4.

Готовность ЦРРЛ считается восстановленной, если за 10 сек в обеих направлениях восстанавливается передача, т.е. выполняется два условия:

1. цифровой сигнал восстановился, т.е. произошло выравнивание скоростей и восстановление синхронизации;

2. вероятность ошибки стала меньше 10^–3…10^–4.

Процент неготовности рассчитывается исходя из запаса на замирания М=35,29дБ.

Рассчитаем процент неготовности для РРЛ длиной d=13 км.

50 км – 0,1 % (максимально допустимое значение)

d км – x %; d – длина РРЛ, км.

,(%),

Для расчета процента неготовности РРЛ нам потребуется знание величины ослабления сигнала на интервале связи за счет осадков, частоты и видов поляризации.

Удельное затухание в осадках:

, дБ/км,

где k, a – коэффициенты, зависящие от частоты и вида поляризации;

R = 26 – интенсивность осадков, мм/ч.

1) При вертикальной поляризации:

, дБ/км,

3. При горизонтальной поляризации:

, дБ/км,

f = 21,3 – частота, ГГц.

Рассчитаем ослабление сигнала за счет осадков на рассматриваемом интервале для двух видов поляризации.

, дБ,

где d_эфф – эффективная длина интервала, км.

, км,

где d = 13 – длина интервала, км.

, км,

R = 26 – интенсивность осадков, мм/ч.

Находим ослабление A_0,1 за счет осадков на интервале для вертикальной и горизонтальной поляризации.

1. При вертикальной поляризации:

, дБ,

1. При горизонтальной поляризации:

, дБ.

Выбираем меньшее значение, т.е. выбираем вид используемой поляризации - горизонтальная.

Рассчитаем процент неготовности ЦРРЛ за счет дождя.

,

где p – процент неготовности ЦРРЛ при дожде;

M = 35,29 – запас на замирания, дБ,

A_0,1 =6,2 – затухание в дожде, дБ. Почему 6,2 дБ? Получилось 20,5 дБ или 12,4 дБ (выбираем меньшее)

Для расчета p необходимо прологарифмировать левую и правую части уравнения.

Получили квадратное уравнение:

Решая, находим два значения lgp.

Вычисляем оба значения p и выбираем более подходящее (то, где ).

Выбираем

Полученное значение p меньше максимально допустимого уровня x = 0,026, %.

Расчет нормы неготовности за наихудший месяц работы.

где p2 – процент неготовности ЦРРЛ за месяц,

pw – процент неготовности ЦРРЛ за месяц.

Рассчитаем процент времени срыва связи за счет влияния многолучевого распространения радиоволн. Для учета влияния многолучевости нужно знать топографические и климатические условия, влияющие на прохождение сигнала.

Вероятность срыва связи для наихудшего месяца работы может быть определена по формуле:

, долей единицы,

где – фактор ослабления (топографический и климатический).

С = 2 – умеренный континентальный климат.

Q = 1,5 – ровная местность, водная поверхность.
