2. Выбор и расчет афт

Выберем рупорно-параболическую антенну РПА-2П-2, так как она обладает повышенной помехозащищенностью. Коэффициент усиления данной антенны G = 42,5 дБ, коэффициент защитного действия Кзащ = 70 дБ, КБВ ≥ 0,97.

При организации восьми дуплексных стволов в состав АФТ входят и селектор поляризации (6), и ферритовые циркуляторы (8) . Селектор поляризации 6 обеспечивает работу четных и нечетных стволов, использующих разную поляризацию сигналов.

Структурная схема АФТ представлена на рисунке 2.1.

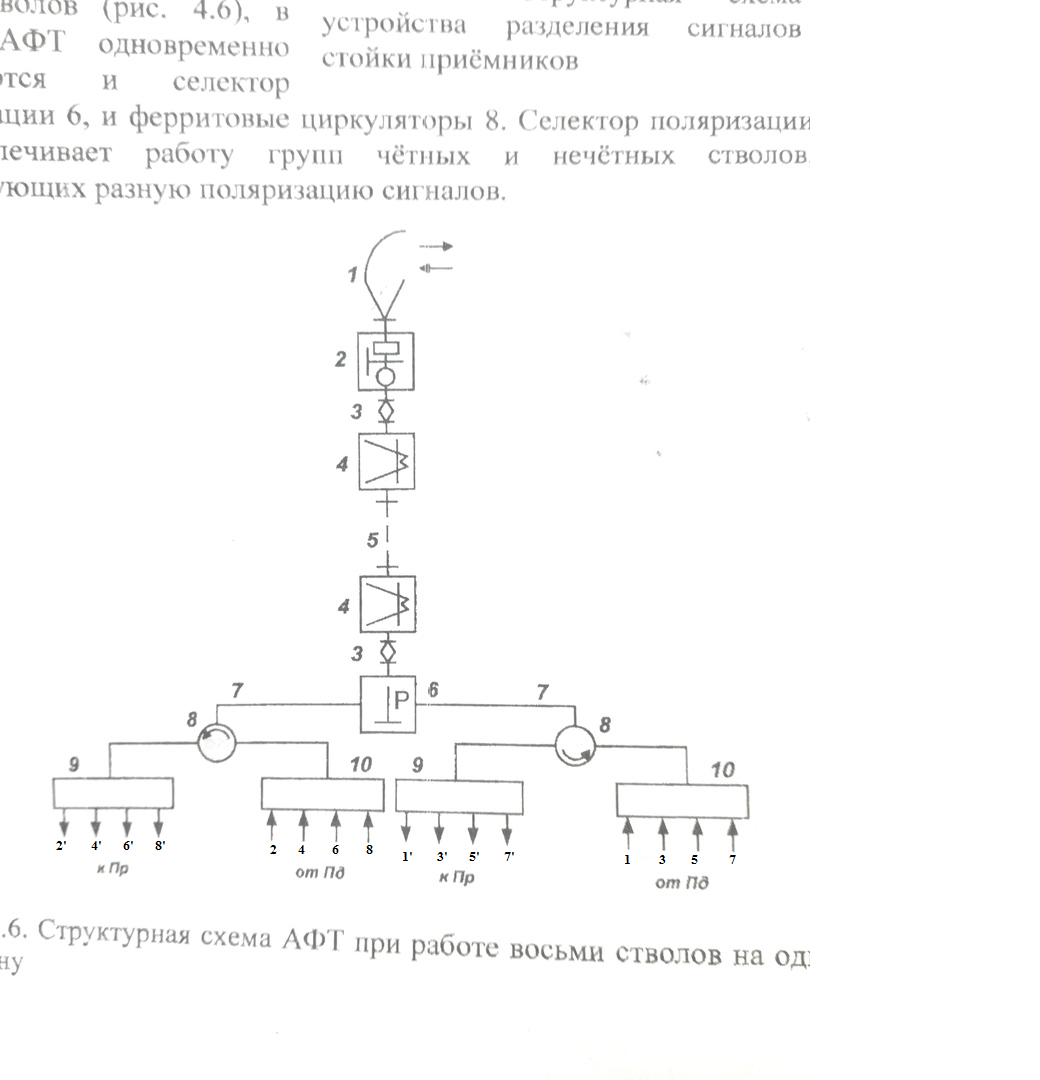

Рисунок 2.5. Структурная схема АФТ при работе 8 стволов на общую антенну

АФТ включает в себя антенну (1), переход от волновода квадратного сечения на круглый (2), герметизирующие вставки (3), фильтры волн высшего типа (4), внешняя волноводная линия (5), поляризационного селектора (6), одноволновый волновод (7), ферритового циркулятора (8), Устройств разделения (9) и сложения (10) сигналов стоек Пр и Пд.

3. Определение кпд афт

Основные потери в элементах АФТ для ОРС-1 и ПРС-2 указаны в таблице 2 .2.

2. 2.2 – Основные потери в элементах АФТ

№ п/п	Элементы фидерного тракта	Потери, дБ
1	Фидерные линии (затухание на 1 м длины):
	Биметаллический или медный волновод Ш 70 мм, диапазон 6 ГГц Эллиптический волновод ЭВГ-4 (диапазон 6ГГц)	0,15 0,05
2	Коаксиально-волноводный или волноводный переходы	0,1
3	Герметизирующая вставка	0,1
4	Селектор поляризации	0,1
5	Устройство совмещения, устройство сложения или устройство разделения сигналов приема и передачи (ферритовый циркулятор + режекторный фильтр)	0,4
6	Полосовой фильтр (фильтр гармоник)	0,5
7	Фильтр высших волн Ш 70 мм	0,2
8	Корректор поляризации (эллептичности) Ш 70 мм	0,1
9	Ферритовый вентиль	0,25

Величина затухания в АФТ: дБ.

КПД АФТ:.

4. Определение минимально допустимого множителя ослабления

Для определения воспользуемся формулами:

- для ТФ ствола:;

- для ТВ ствола:,

где дБ = - коэффициент усиления антенн передающей и приемной станций; дБ и дБ - коэффициент системы ТФ и ТВ ствола.

Ослабление сигнала в свободном пространстве:

;

дБ.

Тогда минимально допустимый множитель ослабления:

- для ТФ ствола: дБ = 0.00008;

- для ТВ ствола: дБ = 0.0000078.

Сложнее обеспечить максимально допустимый множитель ослабления. Поэтому для расчетов принимаем: дБ.

5. Определение мощностей на входе приемника

При проектировании РРЛ необходимо знать среднюю (медианную) мощность сигнала на входе приемника , а также мощности и , определяющие величину, ниже которой мощность сигнала на входе приемника будет опускаться не более 20% и 0,1% времени за любой месяц. Эти значения находятся выражениями:

;

;

,

где мощность сигнала на входе приемника при распространении в свободном пространстве при мощности передатчика Вт [1]:

Вт.

Для открытой трассы можно предположить, что и , а . Тогда:

Вт;

Вт;

Вт.

Минимальная мощность сигнала на входе приемника должна быть больше мощности срабатывания замещающего генератора: Вт. Условие выполняется.
