    1. План распределения частот

Средние значения частот стволов для аппаратуры КУРС-6: ;, где МГц, n=1…8 [1]. В таблице 1.1 показан план распределения частот для системы КУРС-6 (8 стволов). обозначены средние частоты, приведенные в таблице 1 .1.

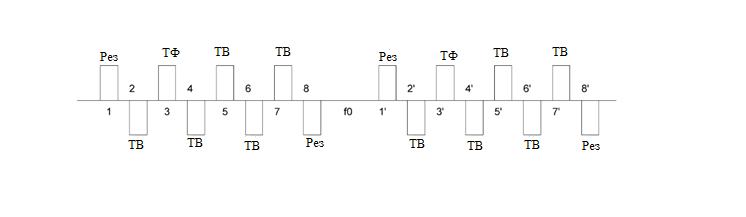

Рисунок 1.1. План распределения частот

  1. 1.1 – План распределения частот

Ствол

Частота, МГц

Тип ствола

5689

Резервный

5717

ТВ

5745

900 ТФ

5773

ТВ

5801

ТВ+РВ

5829

ТВ+РВ

5857

ТВ+РВ

5885

Резервный

5955

Резервный

5983

ТВ

6011

900 ТФ

6039

ТВ

6067

ТВ+РВ

6095

ТВ+РВ

6123

ТВ+РВ

6151

Резервный

    1. Организация служебной связи и телеобслуживания

Передача сигналов служебной связи, телеобслуживания и телеуправления производится по телефонным стволам ниже группового спектра частот многоканального телефонного сообщения. Спектр частот, используемый для служебной связи, резервирования и телеобслуживания занимает полосу частот 0,3-56 кГц. В этой полосе размещаются: два канала постанционной служебной связи ПСС1 и ПСС2, для связи между узловыми (УРС) и оконечными (РРС); канал постанционной служебной связи ПСС3 для прямой связи между смежными УРС; канал для передачи сигналов резервирования СР; канал районной служебной связи РСС для связи между всеми ПРС; канал для передачи сигналов телеобслуживания ТО[3].

Канал ТО занимает полосу от 48,3 до 51,2 кГц[2].

    1. Выбор трассы

Построим трассу Россошь - Кантемировка.

Рисунок 1.2. Трасса Россошь - Кантемировка

Протяженность трассы составляет 59 км. Разделим трассу на 2 пролета Россошь - Митрофановка (27 км) и Митрофановка - Кантемировка (32 км). Две ОРС расположим вблизи оконечных пунктов, а УРС вблизи населенного пункта Митрофановка. Схема расположения на рис 1.3:

Рисунок 1.3. Схема расположения станций

Для проектирования выбираем интервал Б: Митрофановка - Кантемировка, так как он имеет наибольшую протяженность.

    1. Построение продольного профиля

Построим продольный профиль выбранного интервала (рис. 1.4).

Рисунок 1.4. Профиль трассы

  1. Определение высот установки антенн и расчет ожидаемого процента времени, в течение которого шумы на линии превысят допустимую величину

    1. Выбор высот установки антенн

Просвет, при котором множитель ослабления примерно равен единице: .

Длина волны в системе КУРС-6: см.

Длина пролета: км.

Расстояние до препятствия: км.

Относительная координата препятствия на трассе:.

Тогда: м.

Приращение просвета за счет рефракции:

,

где g - среднее значение градиента диэлектрической проницаемости воздуха, которое для Воронежской области равно:.

м.

Просвет с рефракцией: м.

Рассчитаем просвет с учетом субрефракции:

, где .

Тогда:.

Приращение просвета за счет субрефракции:

м.

Просвет с учетом субрефракции: м.

Значит, просвет можно уменьшить примерно на 2,5 м. При этом трасса открытая. Таким образом, высоты установки антенн выбираются одинаковыми, исходя из технико-экономических соображений:
