4. Установка креплений

Д ля установки креплений на панели инструментов вызывается «Мастер Стыков» нажатием кнопки «Стыки». Для удобства установки креплений и отображения фурнитуры следует нажать соответствующие кнопки: «Отображать фурнитуру» и «Каркасный режим».

Рис. 3.1.15

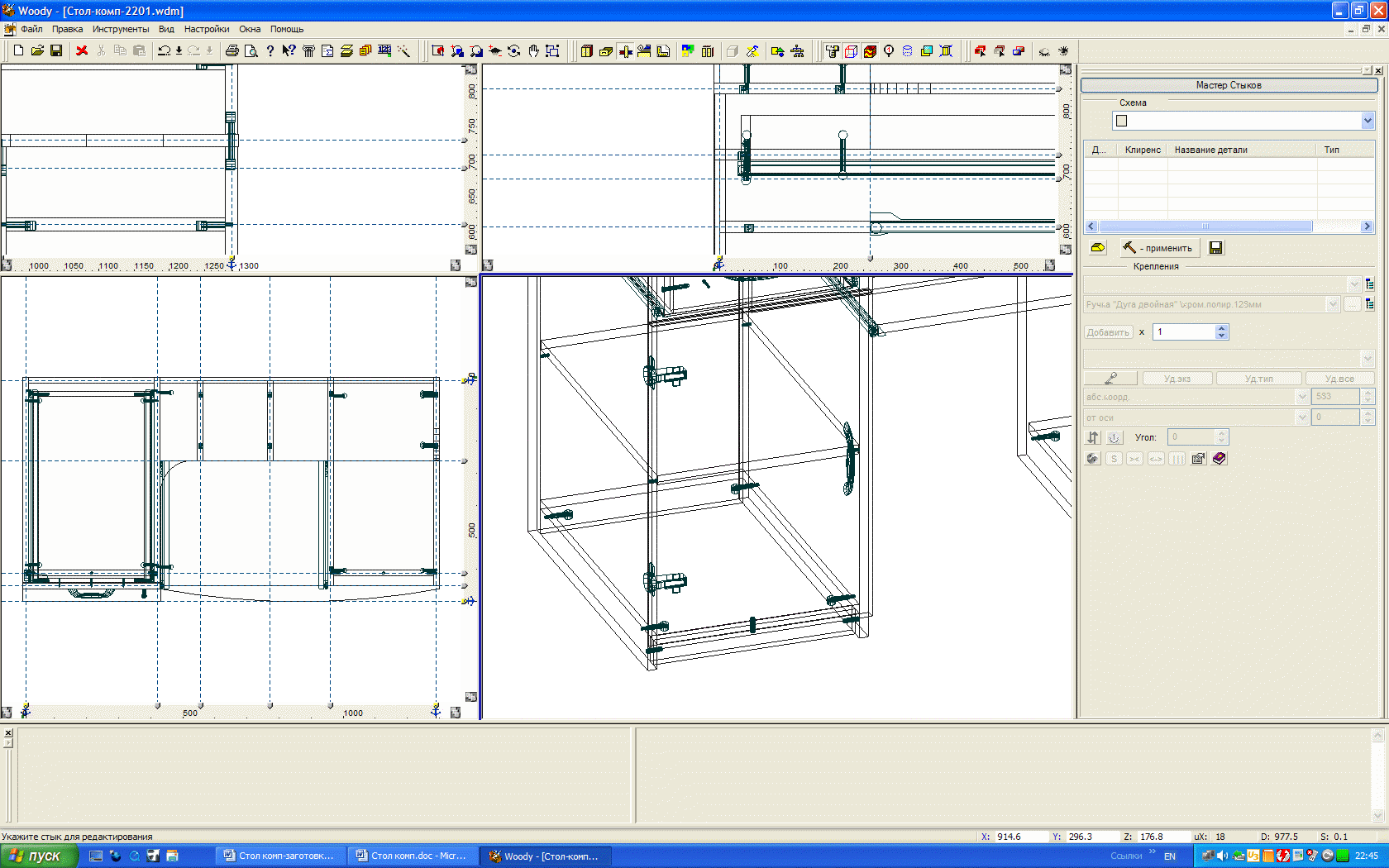

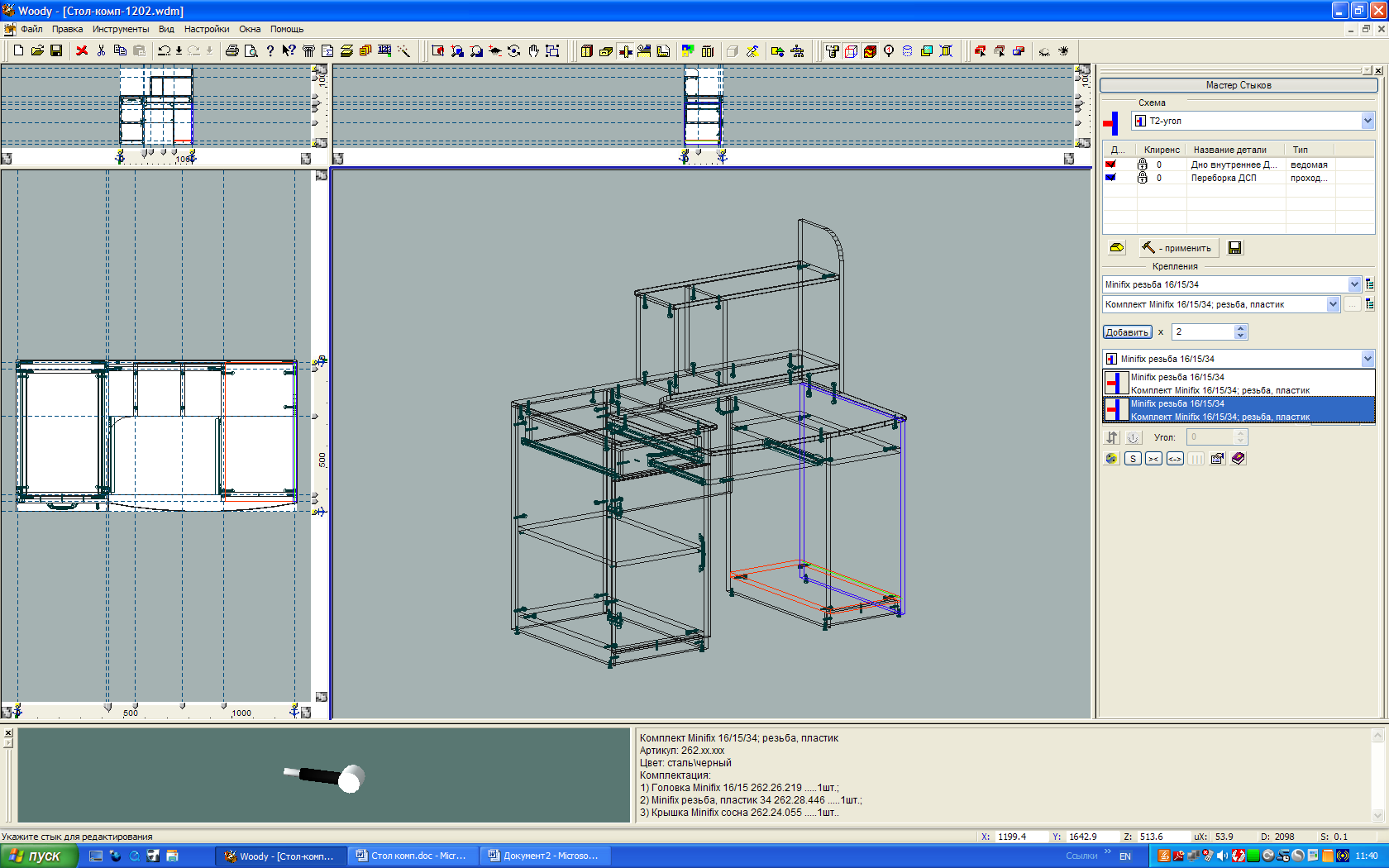

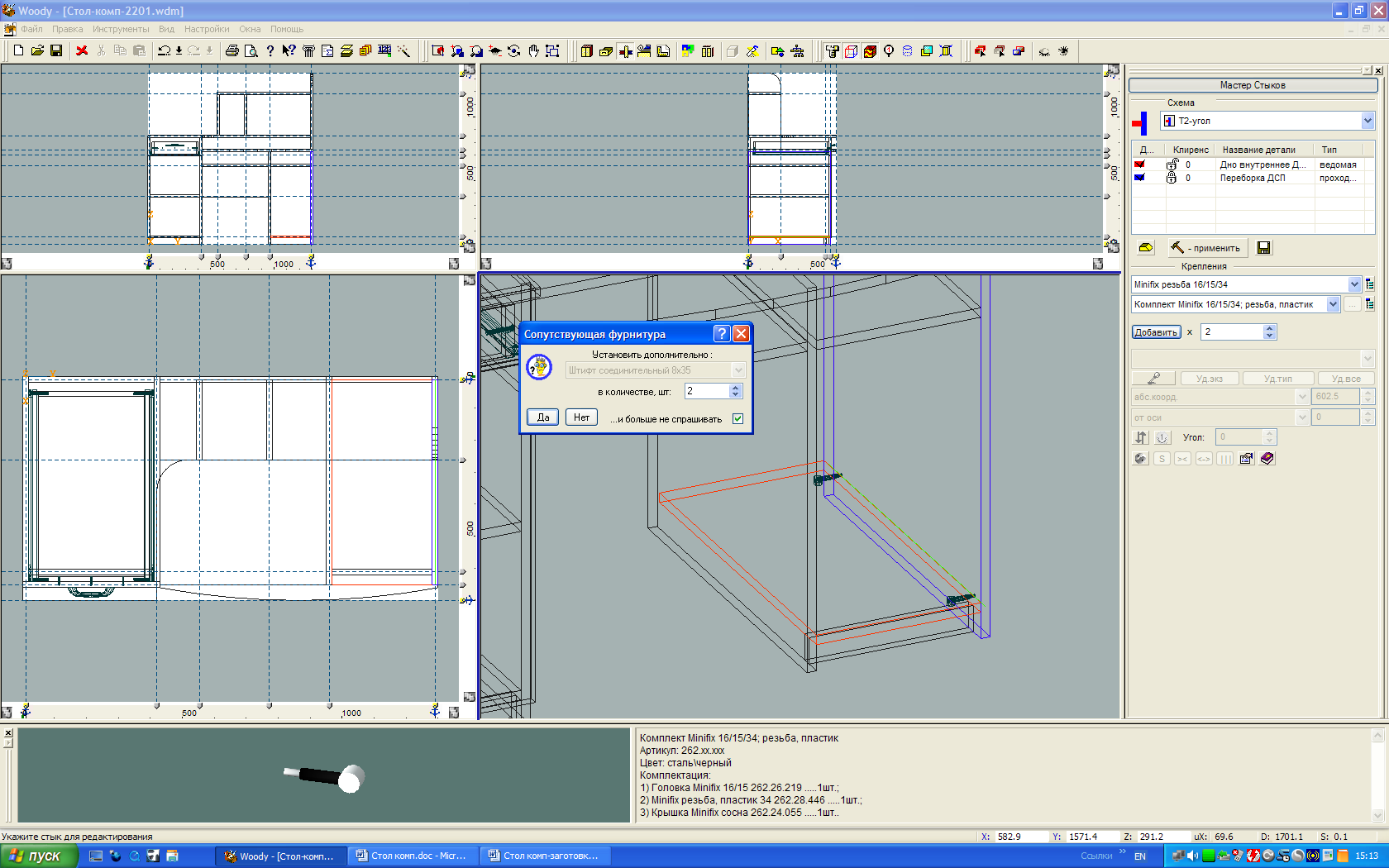

4.1. Для жесткого соединения большинства деталей: переборка – дно внутреннее, переборка – крышка, переборка – полка (в отсеке для системного блока), переборка – задняя стенка, устанавливаются фиксаторы Minifix резьба 16/15/34 (рис. 3.1.16) в количестве 2 шт. на каждый стык (рис. 3.1.17). В окне сопутствующей фурнитуры (рис. 3.1.15) следует поставить галочку возле параметра «…и больше не спрашивать» и нажать кнопку «Нет».

Р ис. 3.1.16 Р ис. 3.1.17

Р ис. 3.1.18 Р ис. 3.1.19

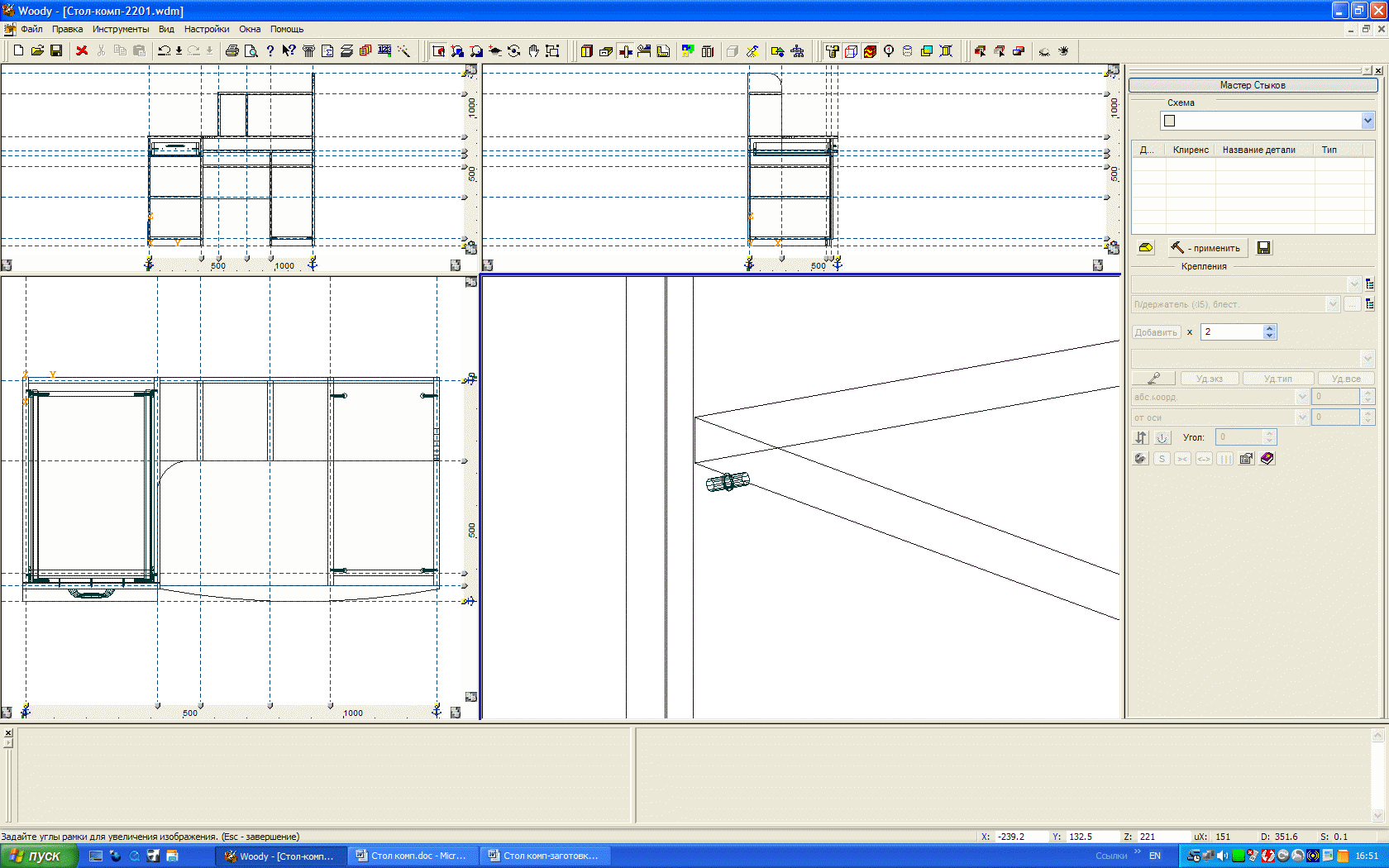

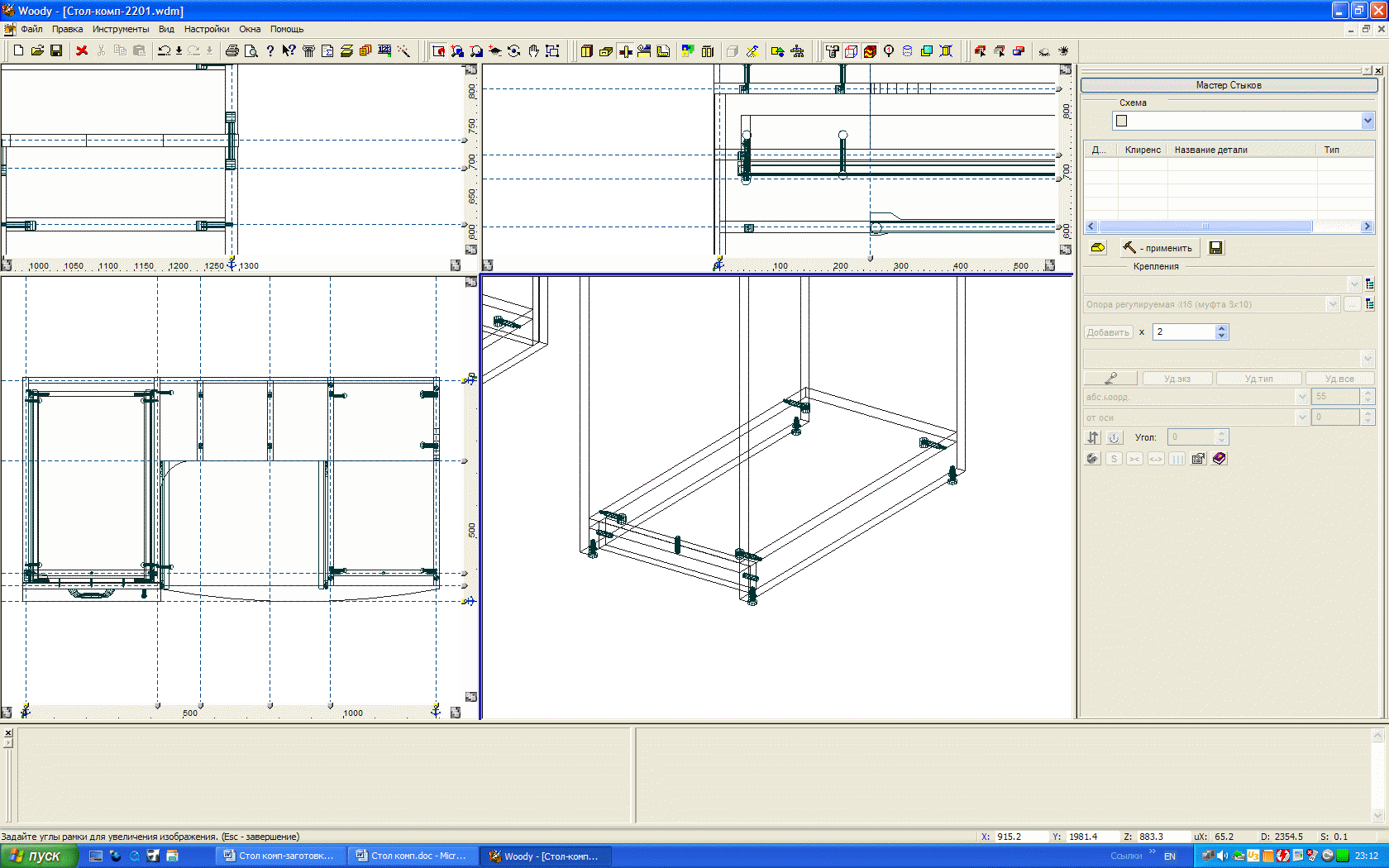

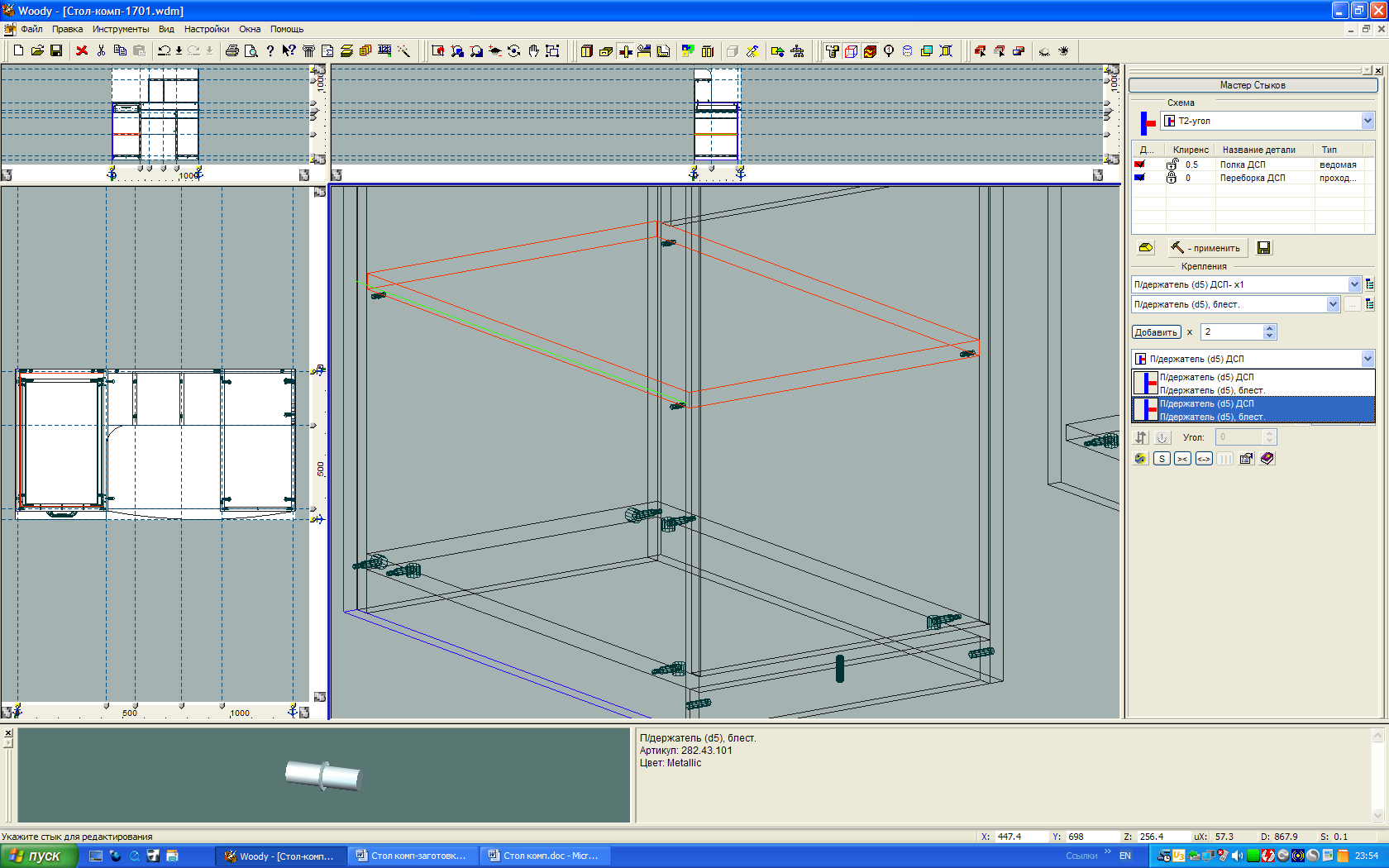

4.2. Для крепления полки в тумбе используются полкодержатели П/держатель(d5)ДСП-х1 в количестве 2 шт. на каждый стык (рис. 3.1.18). Установленные полкодержатели показаны на рис. 3.1.19.

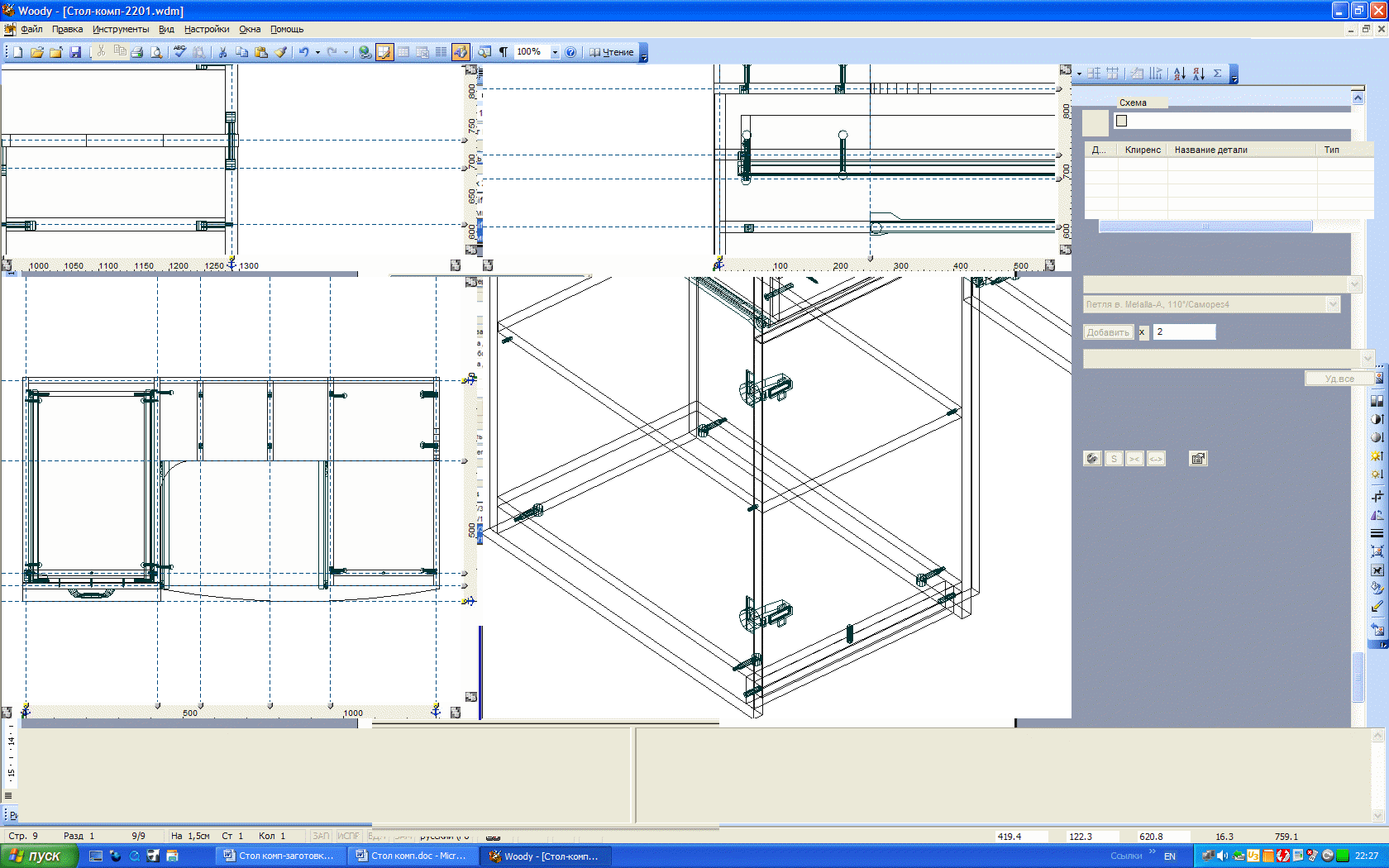

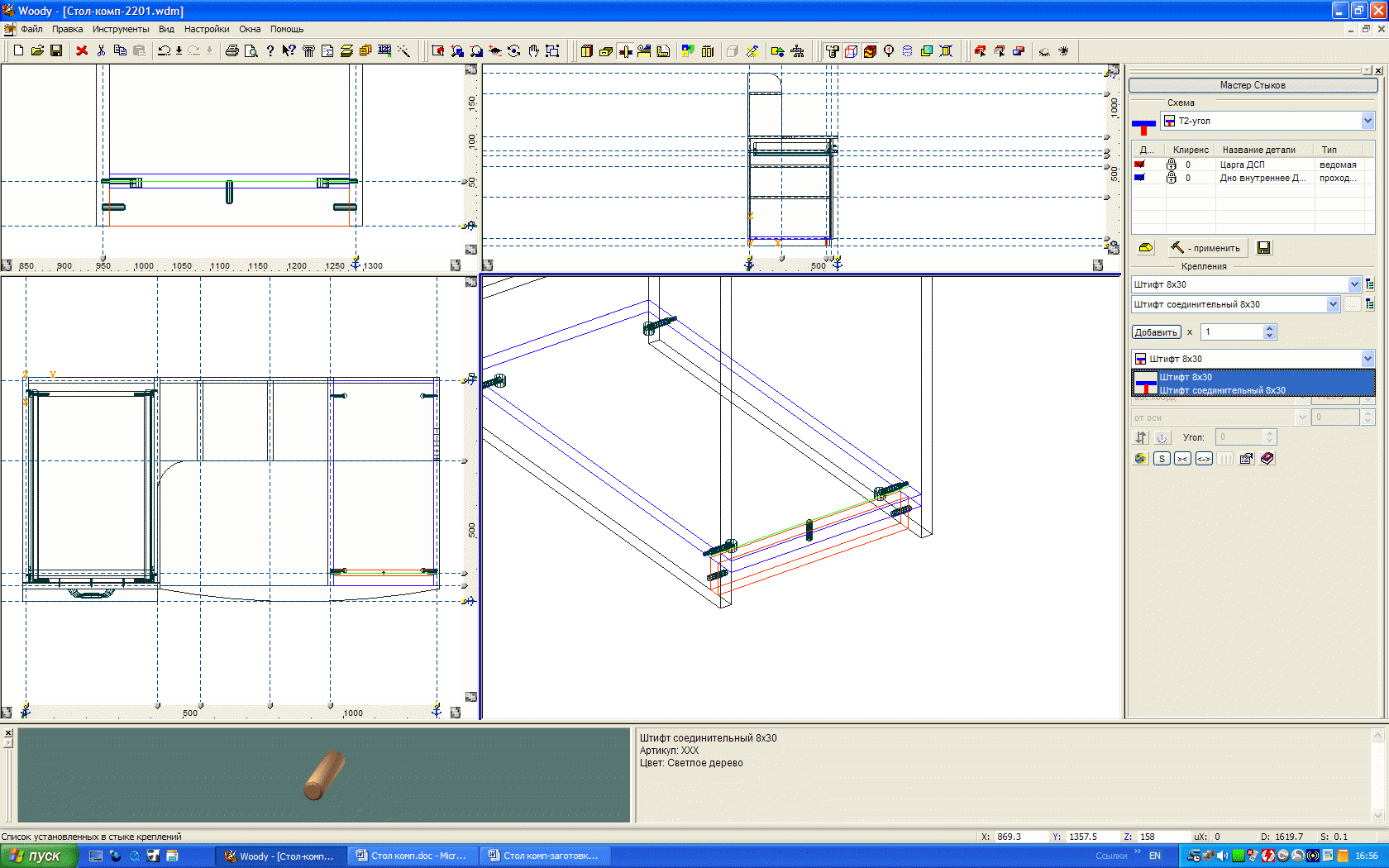

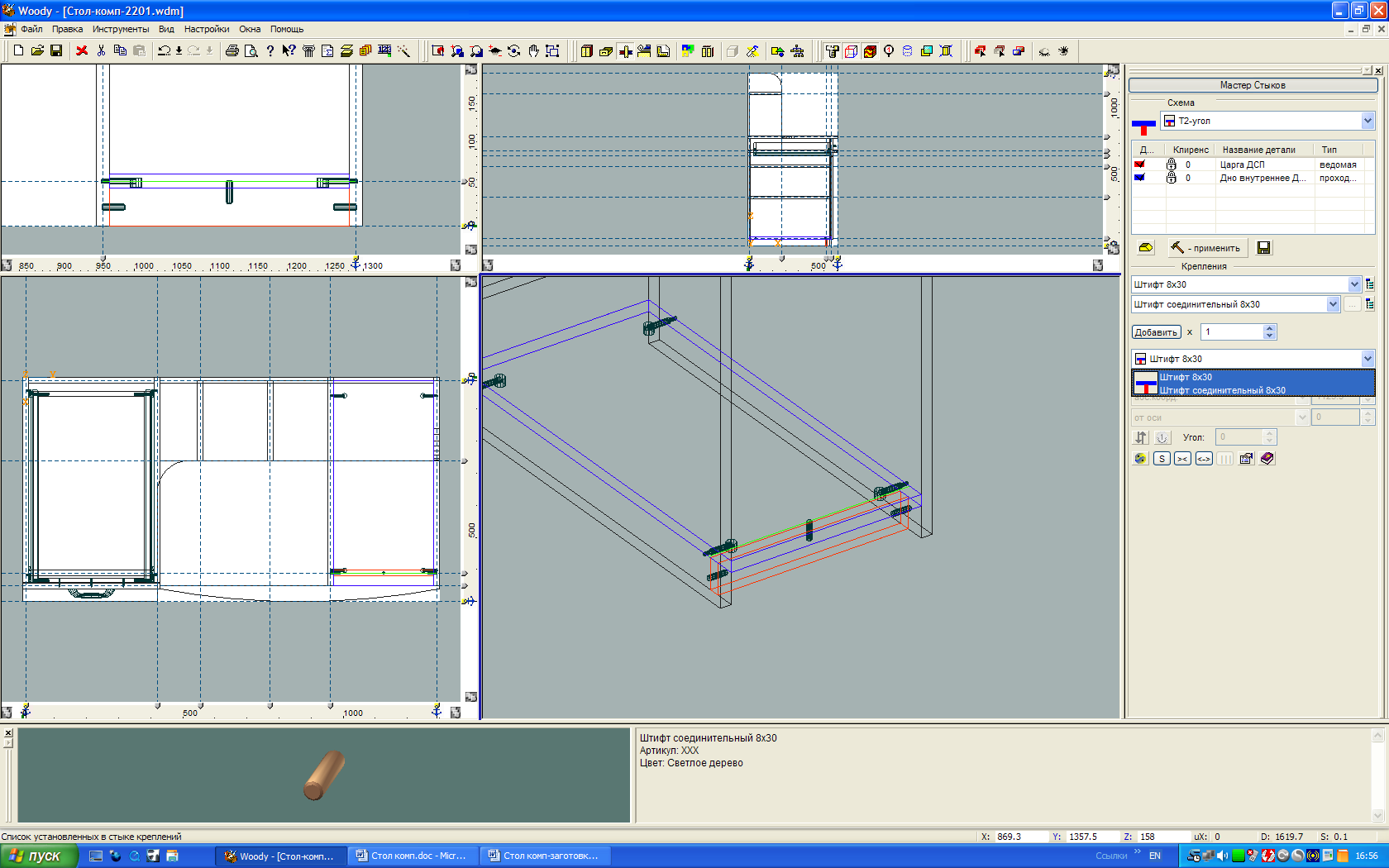

4.3. Соединение цоколя с переборками тумбы и отделения для системного блока выполняется креплением Штифт 8х30 (рис. 3.1.20). Поскольку длина стыка соединения невелика, достаточно установить по одному штифту. Соединение цоколя с дном внутренним выполняется таким же штифтом (рис. 3.1.21).

Р ис. 3.1.20 Р ис. 3.1.21

Р ис. 3.1.22 Рис. 3.1.23

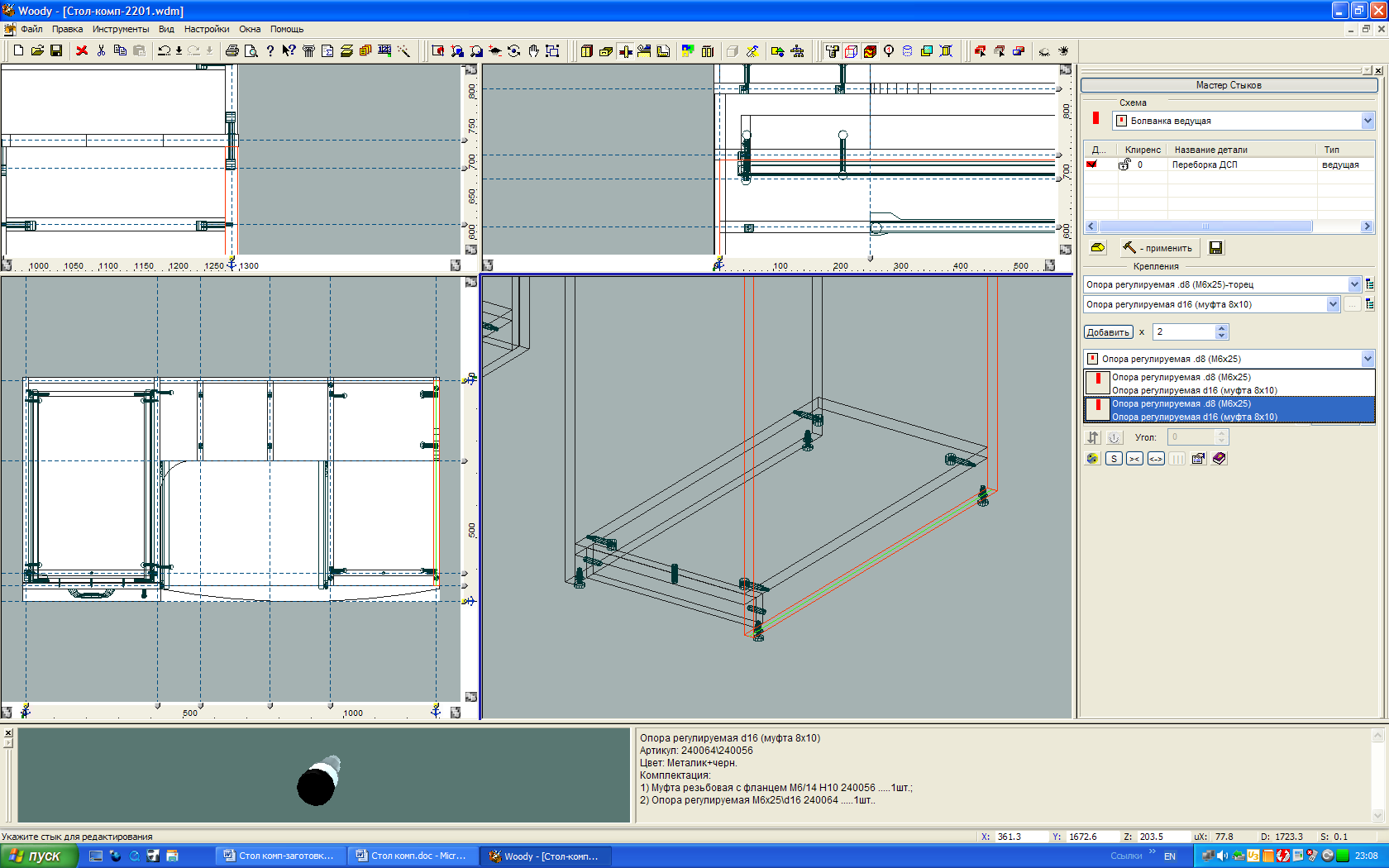

4.4. На нижние торцы переборок для регулировки устойчивости стола выбирается крепление «Опора регулируемая d8(М6х25)-торец (рис. 3.1.22). Опоры устанавливаются по 2 шт. на каждый торец переборок, на которые опирается стол (рис. 3.1.23).

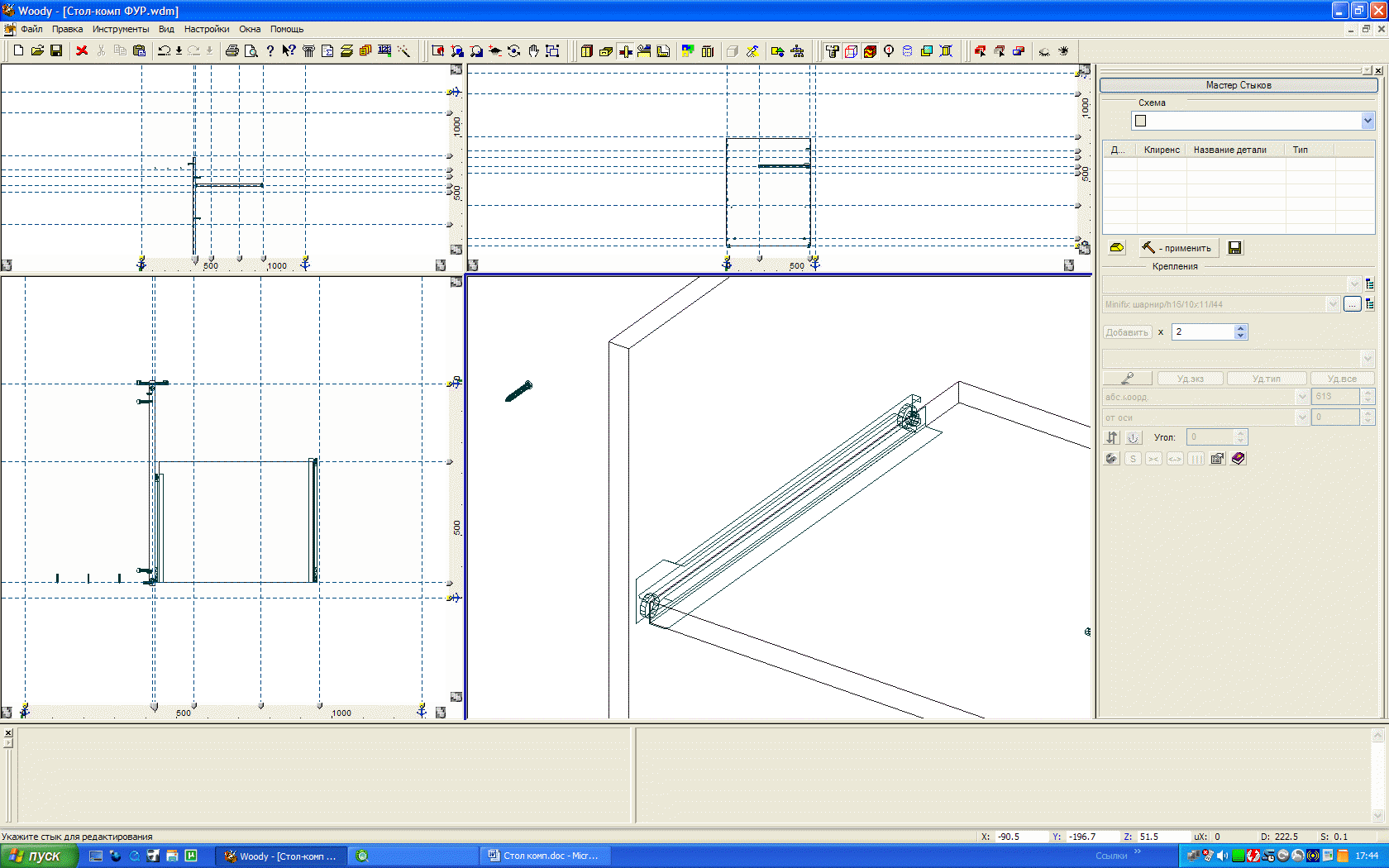

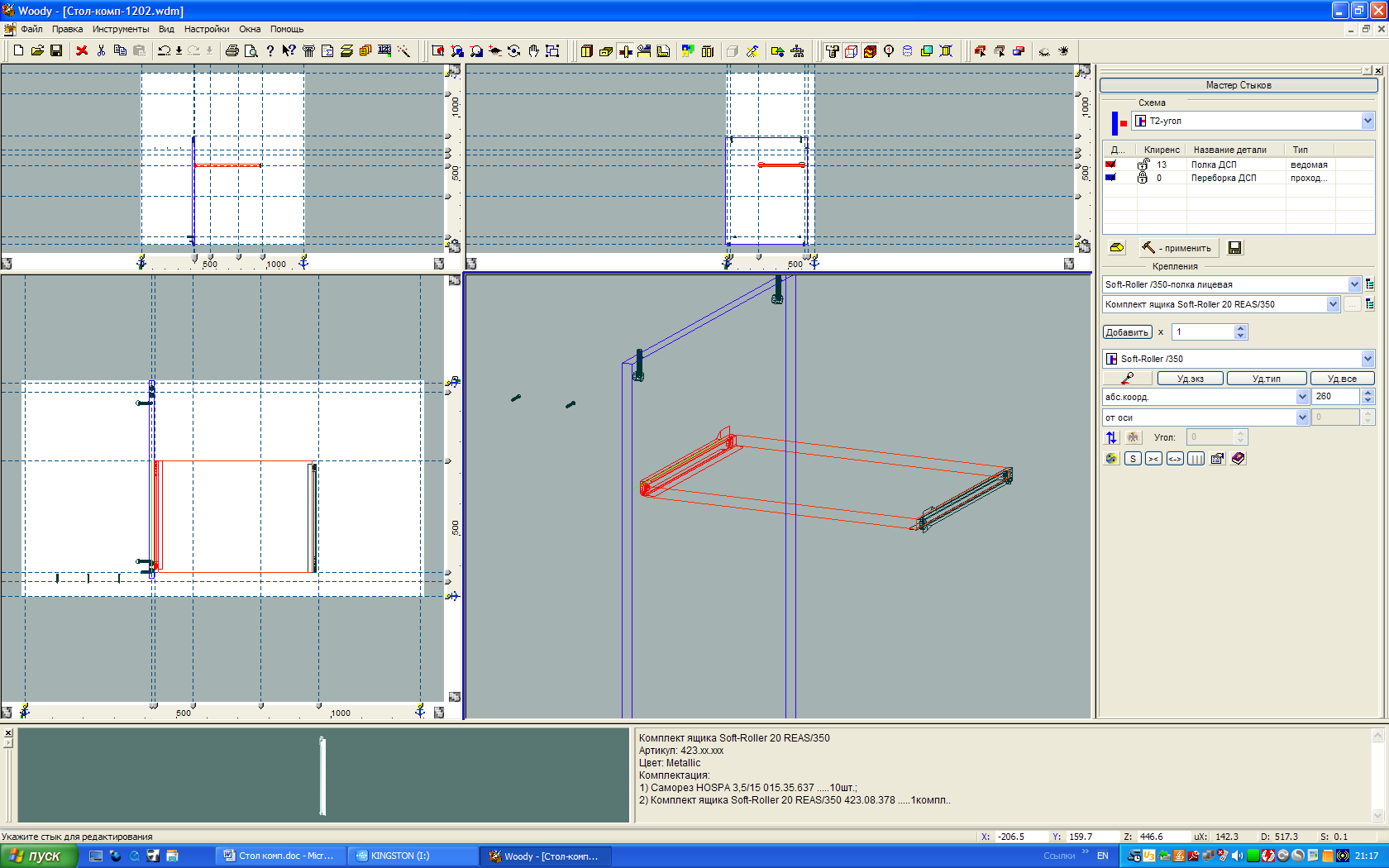

4.5. Полка для клавиатуры крепится к внутренним переборкам стола направляющими. Схемы соединения неодинаковые. С одной стороны переборка тумбы с полкой имеет схему соединения «Т2-угол» (рис. 3.1.24). Для этого стыка выбирается направляющая Soft-Roller/350-полка лицевая/регулируемая, цвет Metallic и устанавливается на стык между выбранными деталями (рис. 3.1.25).

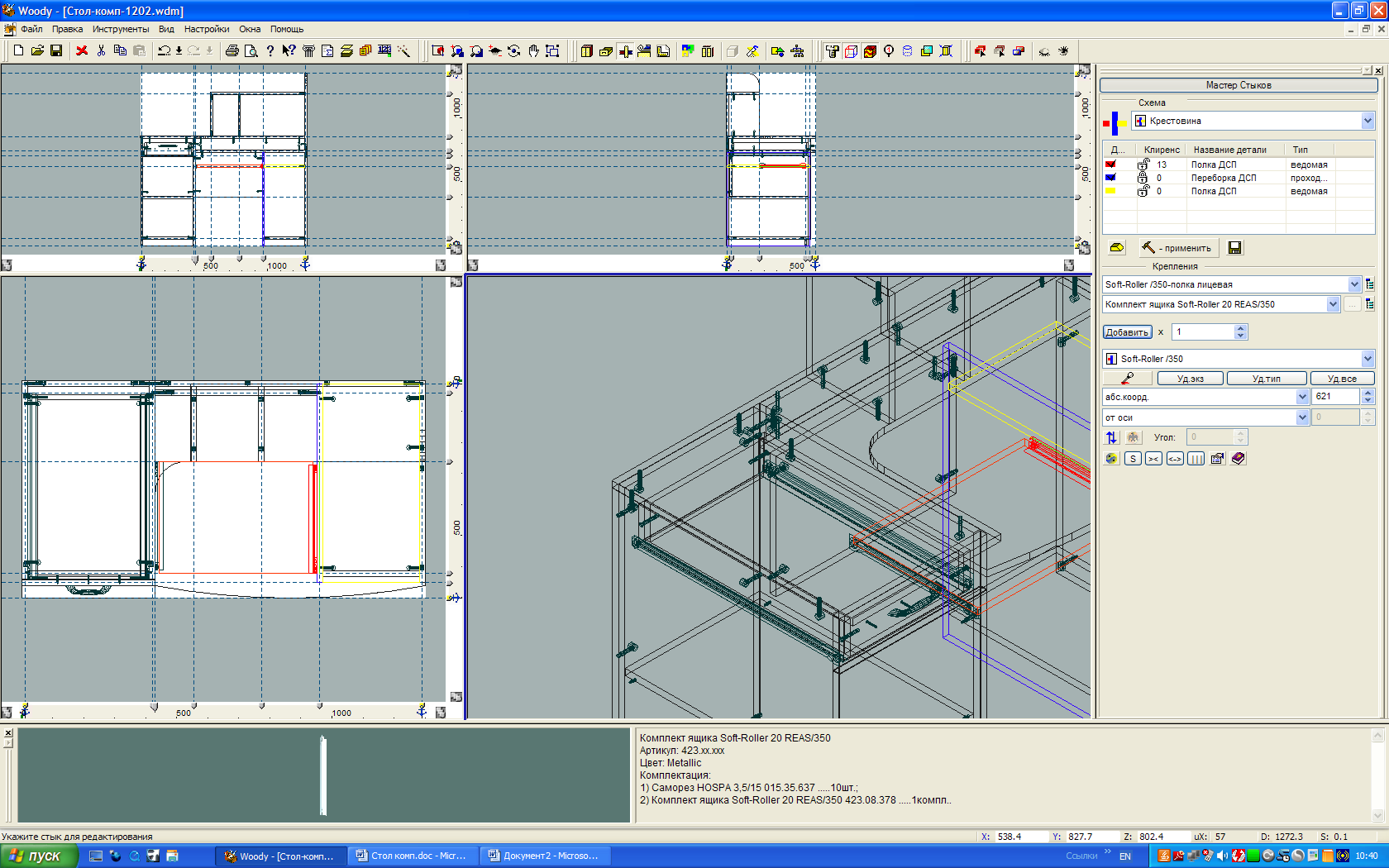

С другой стороны при указывании стыка выделяются три детали: две полки и стоящая между ними переборка отделения для системного блока. В этой схеме соединения («Крестовина») следует исключить полку, находящуюся в отделении для системного блока, сняв «галочку» (рис. 3.1.26) и установить направляющую (рис. 3.1.27).

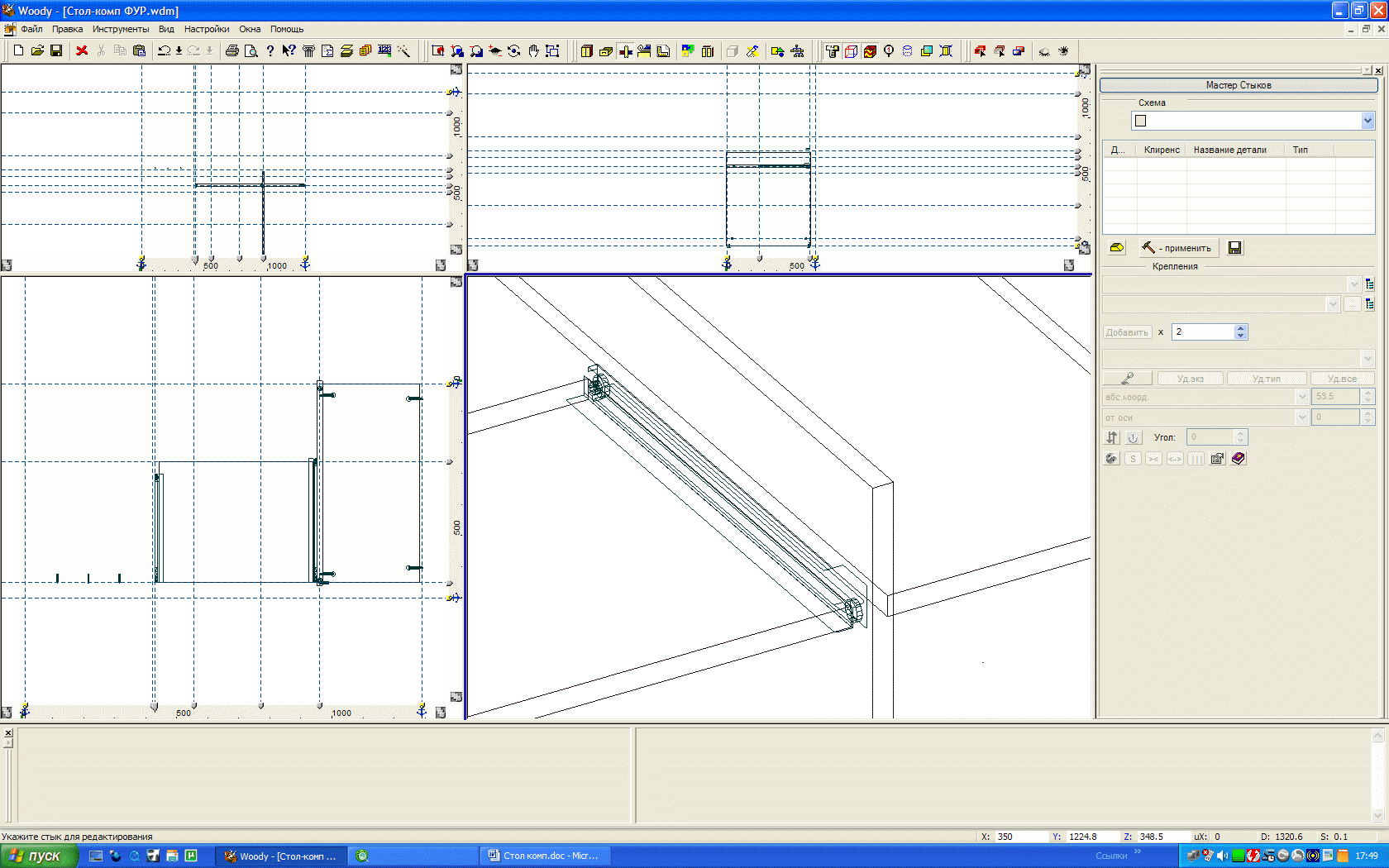

Р ис. 3.1.24 Р ис. 3.1.25

Р ис. 3.1.26 Р ис. 3.1.27

Аналогично для установки креплений между полкой внутри системного блока с внутренней переборкой из схемы соединения («Крестовина») исключается полка, расположенная в средней части стола. Детали соединяются двумя фиксаторами Minifix резьба 16/15/34.

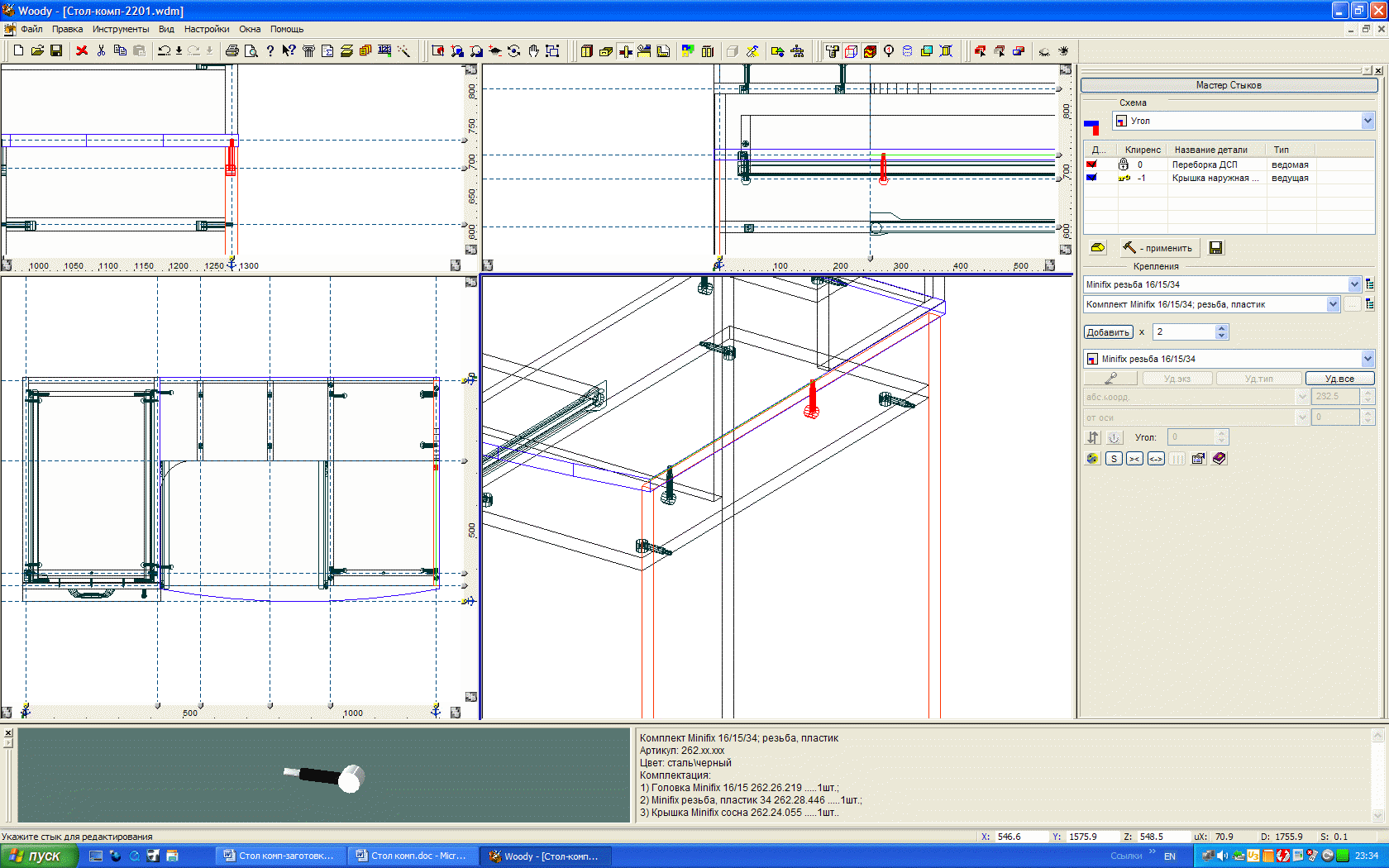

4.6. Соединение крышки-столешницы с внутренней переборкой по схеме «Т2-угол» выполняется двумя фиксаторами Minifix резьба 16/15/34. Для соединения крышки с наружной переборкой следует скорректировать схему стыка, выбрав «Угол» и закрепить нажатием кнопки «Применить». На этом стыке устанавливаются два фиксатора Minifix резьба 16/15/34 (рис. 3.1.28).

Фиксатор, установившийся ближе к задней стенке с абсолютной координатой X=58,5 мм, необходимо выделить и перенести в положение с координатой X=282,5 мм (рис. 3.1.29). Этот перенос фиксатора объясняется тем, что в той части стыка, где первоначально был установлен фиксатор, крышка-столешница крепится не только с нижней переборкой, а и с верхней. Эта часть стыка имеет свою схему соединения и перенос фиксатора освобождает место для установки других креплений.

Р ис. 3.1.28 Р ис. 3.1.29

Р ис. 3.1.30 Р ис. 3.1.31

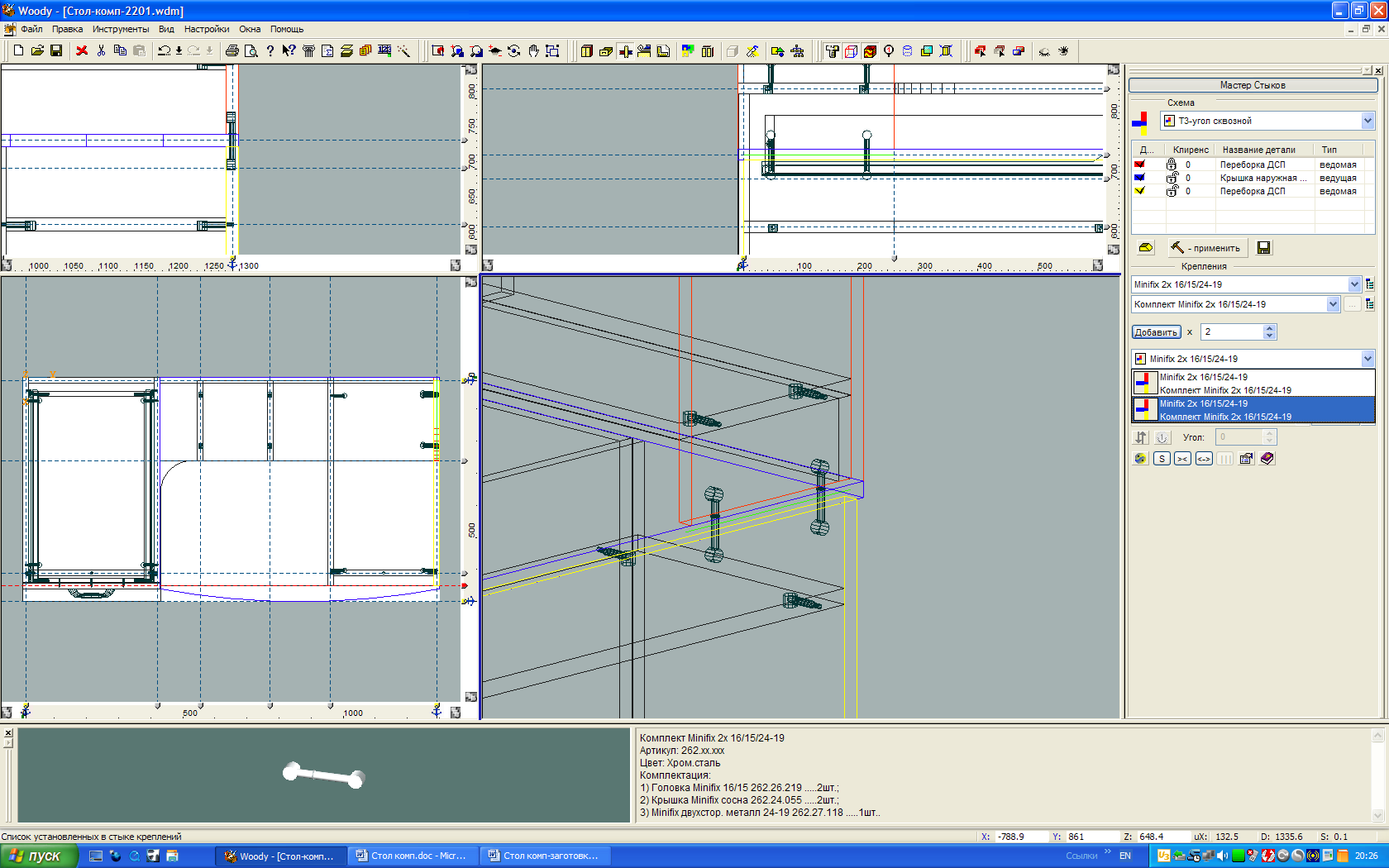

4.7. Схема соединения крайней переборки отсека для системного блока, крышки-столешницы и переборки надстройки «Т3-угол сквозной» (рис. 3.1.30). Для соединения трех деталей следует использовать 2 фиксатора Minifix 2x 16/15/24-19 (рис. 3.1.31).

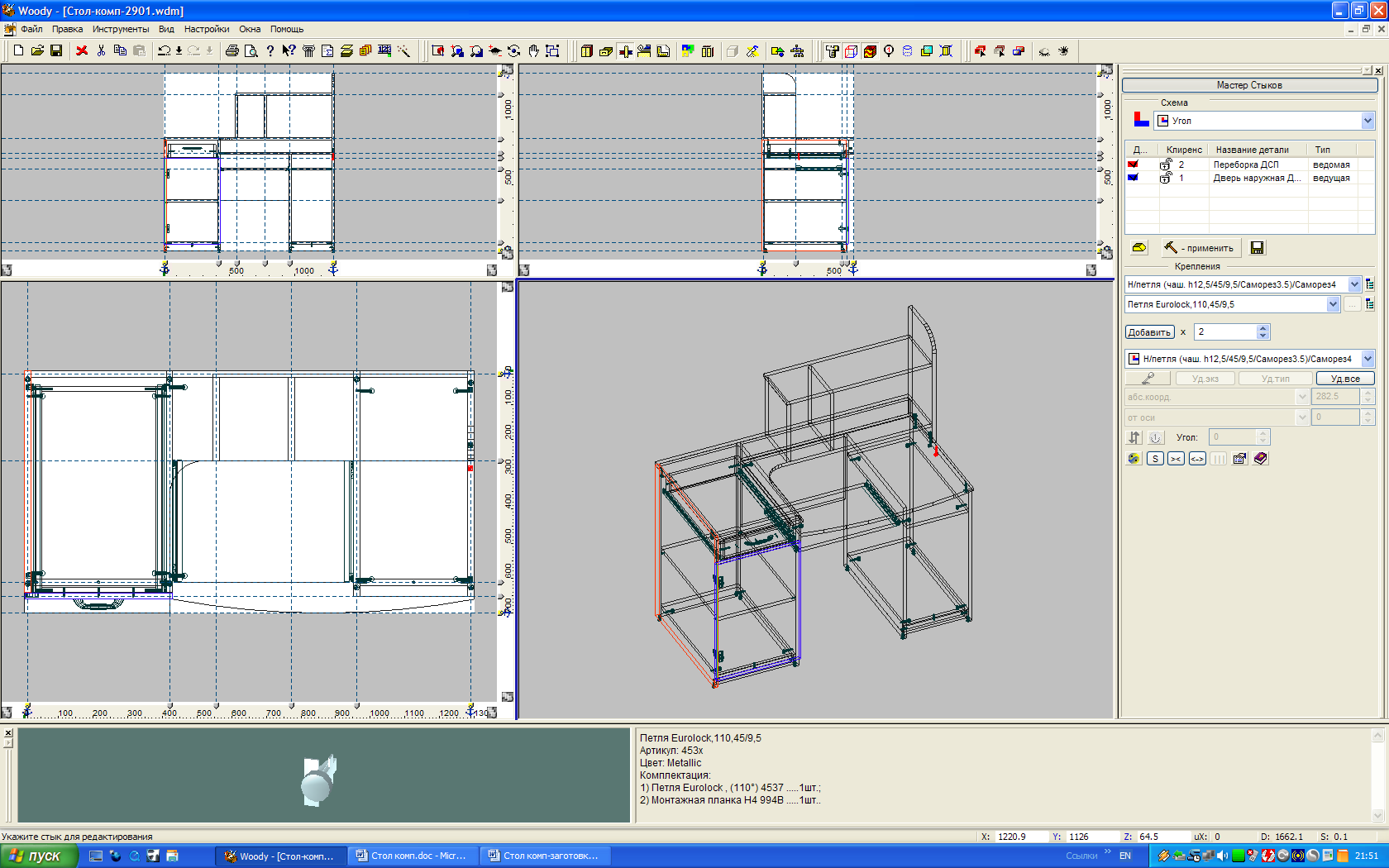

4.8. Дверь наружная крепится к наружной переборке тумбы петлей Н/петля (чаш. h12,5/45/9,5/Саморез3,5/Саморез4), материал Петля Eurolock,110,45/9,5 (рис. 3.1.32). Устанавливаются вдоль стыка две петли (рис. 3.1.33).

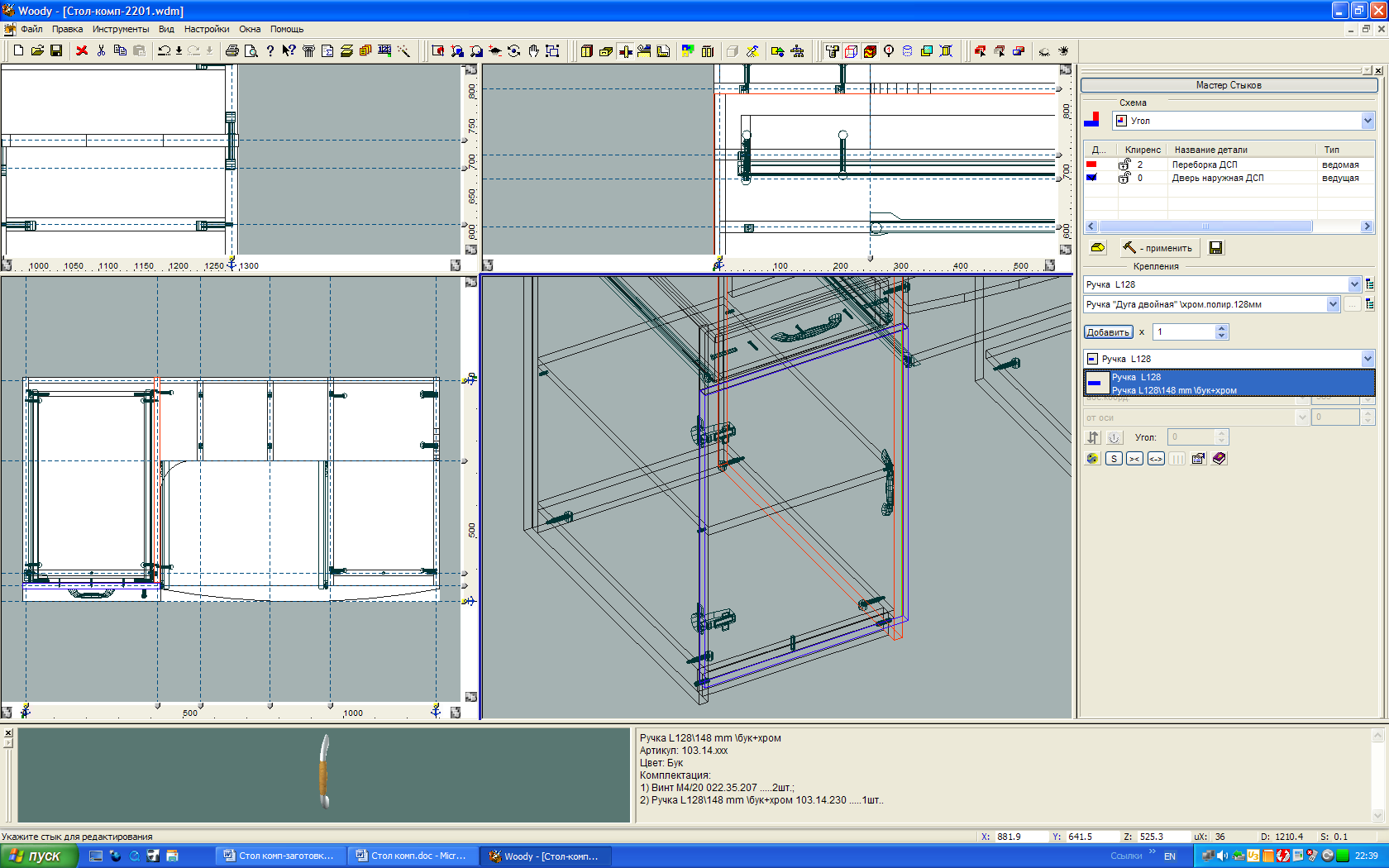

4.9. На другом вертикальном стыке двери в схеме соединения следует исключить из соединения деталь «Переборка ДСП», отключив «галочку» (рис. 3.1.34) и выбрать крепление «Ручка L128\148mm\бук+хром», аналогично ручке, установленной на ящике. Устанавливается одна ручка (рис. 3.1.35).

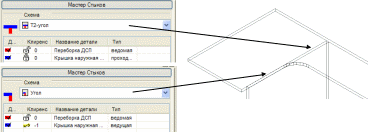

4.10. Соединение крышки-надстройки и внутренней переборки тумбы требует корректировки схемы стыка. Часть стыка имеет схему «Угол», а остальная часть – схему «Т2-угол» (рис. 3.1.36). Из-за неопределенности схемы стыка система не предлагает ни одного крепления.

Р ис. 3.1.32	Р ис. 3.1.34
Р ис. 3.1.33	Р ис. 3.1.35

Рис. 3.1.36

На виде сверху следует создать дополнительную ось с координатой Y=430 мм и в «Мастере Деталей» перенести сторону крышки-надстройки с оси, имеющей координату Y = 420, на новую ось с координатой Y=430 мм. В «Мастере Стыков» выделить стык между крышкой-надстройкой и переборкой. Схема указанного стыка «Т2 угол». Необходимо выбрать и установить

Р ис. 3.1.37

два фиксатора Minifix резьба16/15/34. Соединение этой крышки с левой переборкой тумбы имеет схему «Угол», не требующую коррекции, здесь устанавливаются те же фиксаторы (рис. 3.1.37).

4.11. Крепление задней стенки удлиненной формы. Для соединения верх-ней задней стенки удли-ненной формы с переборкой надстройки следует задать такую схему «Угол»: торец задней стенки упирается в плоскость переборки. На этом стыке необходимо установить один фиксатор Minifix резьба 16/15/24.

Р ис. 3.1.38

Выбрана длина фиксатора 24 мм во избежание пересечения с другими креплениями, установленными на этой задней стенке.

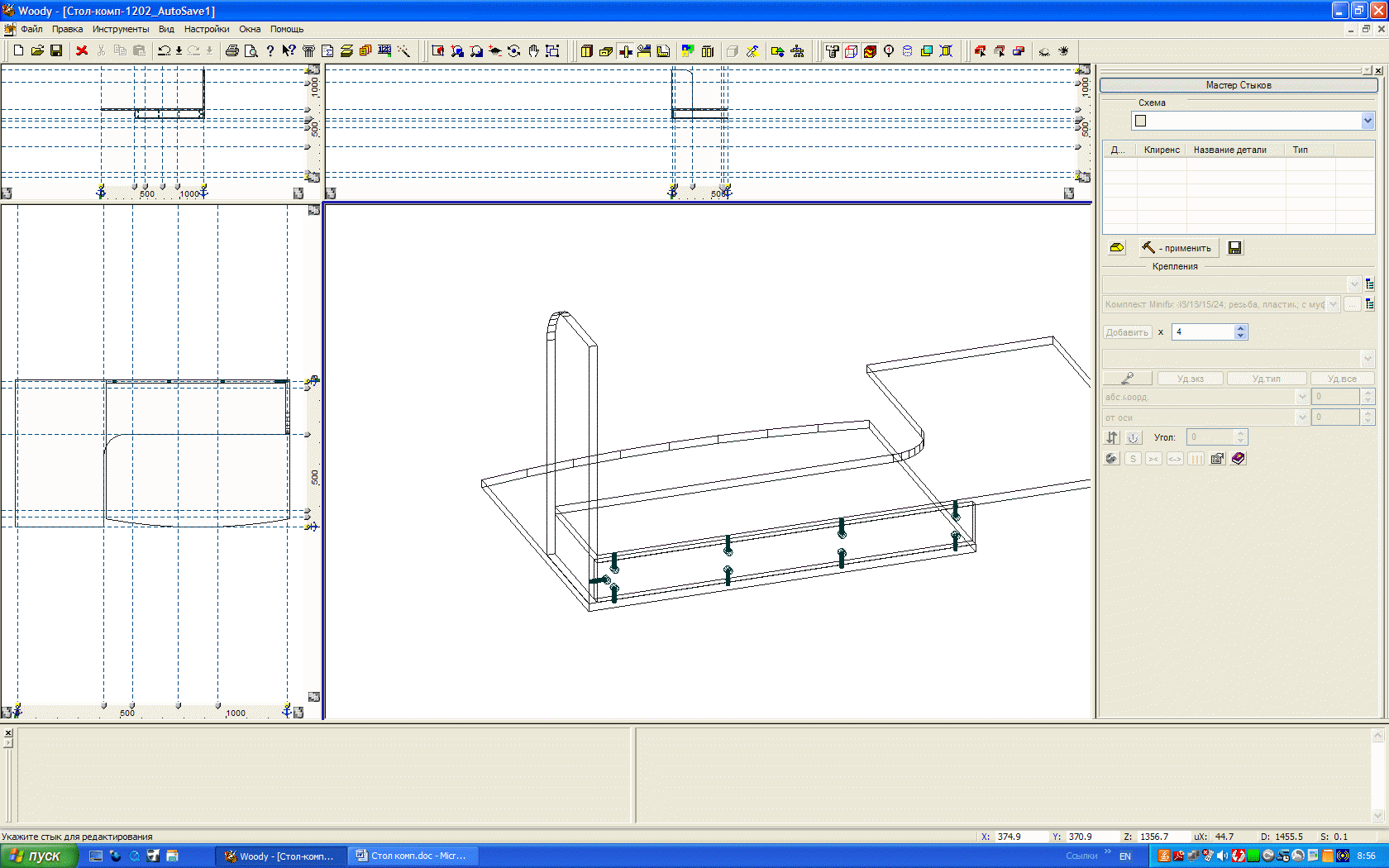

На стыках задней стенки с крышкой-надстройкой и крышкой-столешницей устанавливаются по 4 фиксатора Minifix резьба 16/15/34 (рис. 3.1.38).

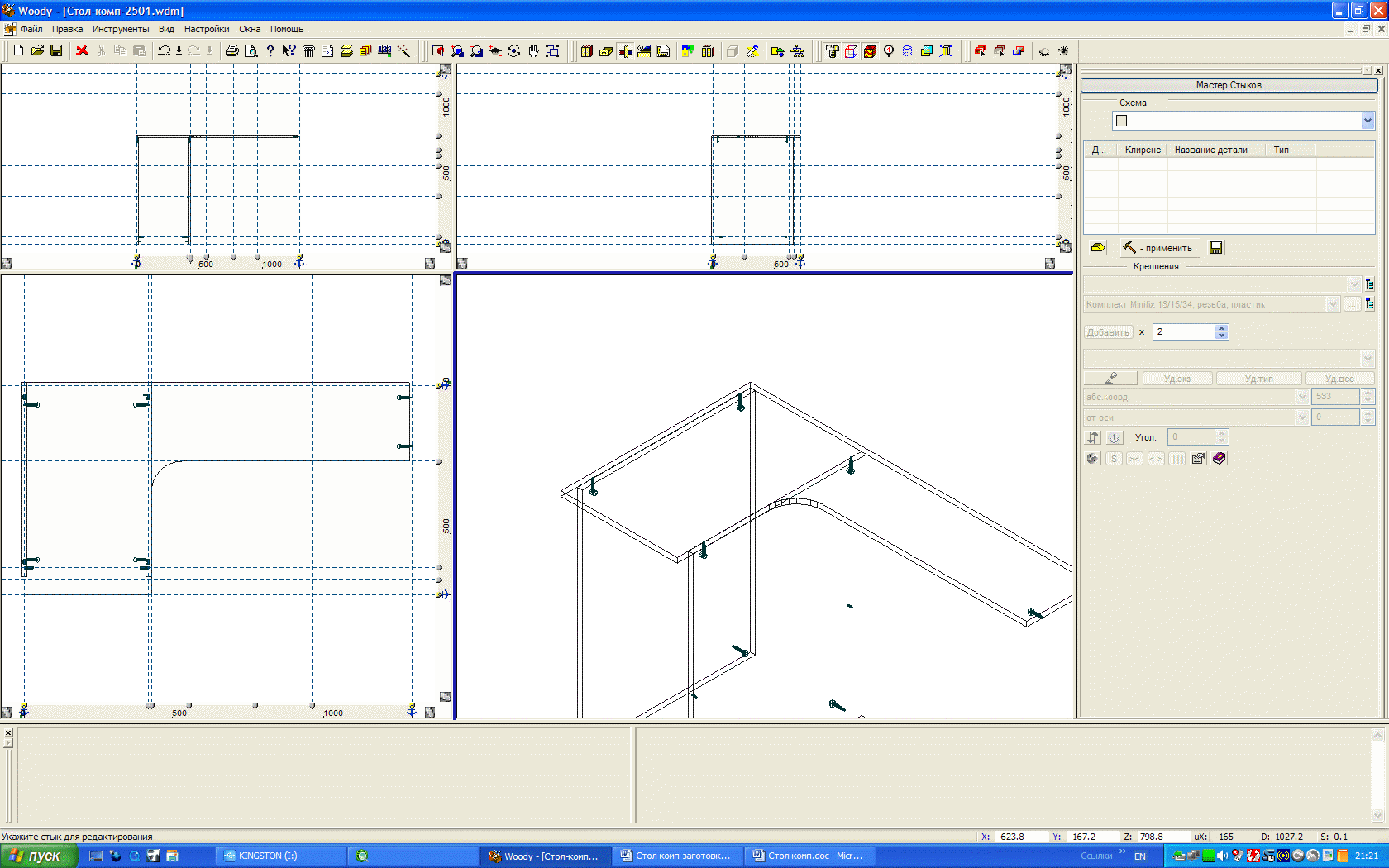

4.12. Соединение царги. Схемы соединения царги с крышкой-столешницей и переборками, между которыми она установлена, одинаковые – «Т2-угол». На всех стыках уста-навливаются по 2 фиксатора Minifix резьба 16/15/34 (рис. 3.1.39).

Р ис. 3.1.39

4.13. Установка креплений задней стенки тумбы. Схема стыка задней стенки тумбы, внутренней переборки тумбы и задней стенки удлиненной формы – «Т3-угол сквозной» (рис. 3.1.40). Так как длина стыка невелика, устанавливается один фиксатор Minifix 2х 16/15/24-19.

Соединение задней стенки тумбы с переборками и крышкой-надстройкой имеет одинаковые схемы «Угол». На эти стыки устанавливаются фиксаторы Minifix резьба 16/15/34. Для соединения задней стенки с крышкой достаточно двух креплений. На стыки задней стенки с переборками устанавливаются по 3 крепления (рис. 3.1.41).

Р ис. 3.1.40

Р ис.3.1.41

Стыки между деталями надстройки имеют схему соединения «Угол», детали крепятся двумя фиксаторами Minifix резьба 16/15/34 на каждый стык.

На рис. 3.1.43 представлена каркасная модель стола с установленными креплениями.
