Тема №8
«Влаштування каналізаційних мереж»
План :
1.Способи прокладання трубопроводів водовідведення.
2.Споруди та їх розміщення на каналізаційних мережах.
3.Переходи через ріки та яри.
1.Способи прокладання трубопроводів водовідведення.
Вуличні каналізаційні мережі будь-якого призначення прокладаються, як правило, підземно.
ПРИМІТКА: Виключення складають повітряні переходи через водні перешкоди (по мостах і естакадах).
Вся водовідвідна мережа може за призначенням поділятися на:
приймальну мережу (що приймає стічну воду від забудови одного або кількох кварталів);
збиральну мережу (збирає стічну воду від кількох кварталів, або ж цілого міста).
Приймальну мережу, (Рис.1) як правило, трасують по території окремих кварталів.
Збиральні мережі, (Рис.1) трасуються по вулицях у технічній смузі П2 (П3) або по території мікрорайону відповідно до ухилу місцевості.
Рис.1 Схема приймальної побутової каналізаційної мережі
Практикується як роздільне (в окремих, або спільних траншеях), так і сумісне прокладання каналізаційних мереж у спільному колекторі з іншими інженерними мережами.
Однак, при проектуванні господарсько-фекальної і зливової каналізаційної мережі застосовують роздільний метод прокладки.
Видалення фекальних стічних вод при роздільній мережі і разом з поверхневими водами при загальносплавній мережі виконується за допомогою колектора глибокого закладання (рис.2) або із застосуванням перекачувальних насосних станцій (рис.3).

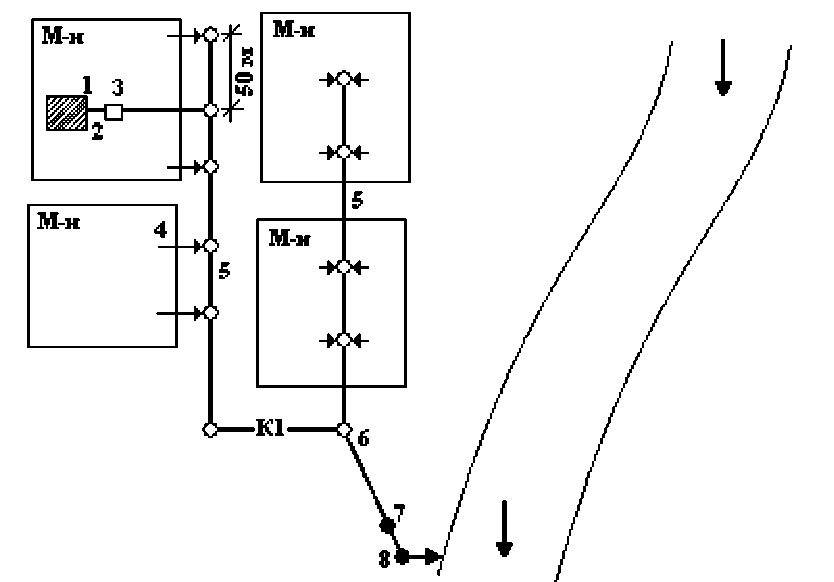

Рис.2 Схема видалення стічних вод міста на очисні споруди колектором глибокого закладання: 1- громадський заклад ; 2 - каналізаційний випуск; 3 - каналізаційний колодязь; 4 - приймальна каналізаційна мережа; 5 –збиральна каналізаційна мережа; 6 - каналізаційна відвідна мережа - колектор глибокого закладання; 7 - головна насосна станція; 8 - очисні споруди
Рис.3 Схема видалення побутових стічних вод на очисні споруди із застосуванням насосних станцій: 1 - громадський заклад; 2 - каналізаційний випуск; 3 - каналізаційний колодязь; 4 - приймальна каналізаційна мережа; 5 - збиральна каналізаційна мережа; 6 - каналізаційна відвідна мережа; 7 - головна насосна станція; 8 - очисні спо-руди; 9 - перекачувальна насосна станція
Видалення зливових вод може відбуватися відкритим способом за допомогою влаштування лотків уздовж проїзної частини вулиць або спорудженням підземної мережі зливостоків, в яку надходять поверхневі води через зливові ґрати, розташовані в бордюрі, з наступним скиданням у найближчі водойми (рис. 4).

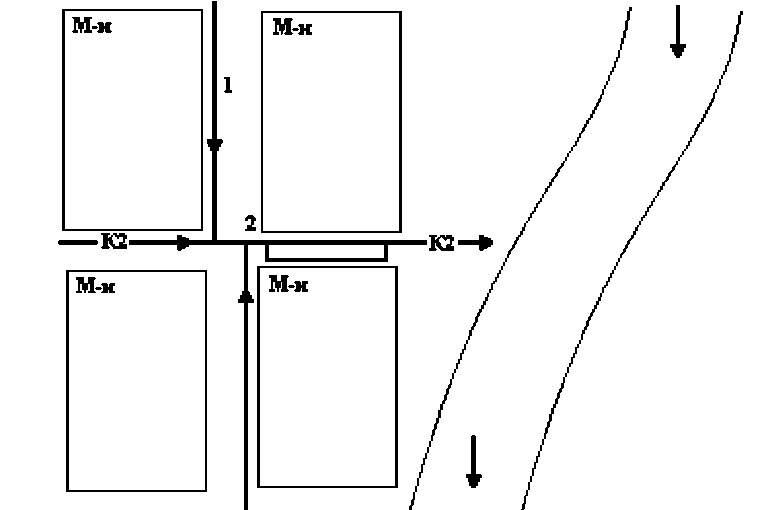

Рис. 4 – Схема поверхневого видалення зливових вод у водойми: 1 - система лотків; 2 - зливовий каналізаційний колектор
Рис.5 Типи грат для дощоприймачів
Горизонтальне планування каналізаційних мереж
Як правило, трасування мереж і колекторів водовідведення здійснюється по вулицях і проїздах, іноді, але дуже нечасто — по схилах і тальвегам балок і ярів, а при розвантажувальних заходах траси можуть перетинати квартали.
Побутові і виробничі (промислові) колектори роздільної і напівроздільної каналізації прокладають уздовж забудови, паралельно її «червоній лінії» та осі проїзної частини вулиці під тротуарами і зеленими (технічними) смугами, дотримуючись мінімальної відстані в плані як між каналізаційними трубопроводами і трубопроводами іншого призначення, так підземними частинами фундаментів будинків.
При роздільному прокладанні вуличних каналізаційних мереж мінімальна відстань в плані між трубопроводами і підземними частинами фундаментів будинків та іншими підземними спорудами приймається:
для напірних трубопроводів - не меншою, ніж 5 м ,
для самопливних - З м.
Однак, при відкритому способі прокладання трубопроводів ця відстань не повинна бути меншою, ніж визначена за такою формулою:
,м
(1)
де h - відстань по висоті між підошвою фундаменту та лотком труби, м;
α - кут відкосу ґрунту (в траншеях без кріплення), м;
b - ширина траншеї, м.
Рис.6 Схема визначення відстані між фундаментом будівлі та водовідвідним трубопроводом
Мінімально припустима відстань для прокладання каналізаційних мереж з іншими комунікаціями:
до теплотрас - 1,0…1,5 м;
до ліній електропередач до 35 кВ - 5 м;
до ліній електропередач більше 35 кВ - 10 м;
до дерев цінних порід - 2,0 м;
до щогл та опор освітлення, зв'язку, контактної мережі - 1,5 м.
до бортового каменя автодоріг - 1,5 м;
до краю кювету - 1,0 м;
до трамвайних та заводських колій - 1,5 м;
до залізничних колій загальної мережі - 4 м (до осі колій);
до підошви насипу - не менше глибини траншеї.
Мінімальна відстань між водовідвідною мережею та газопроводом при паралельному прокладанні приймається залежно від тиску газу в газопроводі:
при низькому тиску до 5 кПа - 1,0 м;
при середньому тиску до 0,3 МПа - 1,5 м;
при високому тиску до 0,6 МПа - 2,0 м;
при високому тиску до 1,2 МПа - 5 м.
Мінімальна відстань між водовідвідною мережею та водопроводом приймається:
при паралельному прокладанні на одному рівні та діаметрі водопроводу до 200 мм - не менше за 1,5 м,
при більшому діаметрі - не менше за 3 м;
при прокладанні мереж водовідведення вище від водопроводу на 0,5 м і більше - не менше за 5 м.
При перетинах з водопроводом водовідвідна мережа прокладається нижче від водопроводу не менше, як на 0,4 м.
Довжина захищеної ділянки по обидва боки від перетину приймається:
у водонепроникних ґрунтах (глинистих) - не меншою за 3 м,
у фільтруючих - 10 м.
