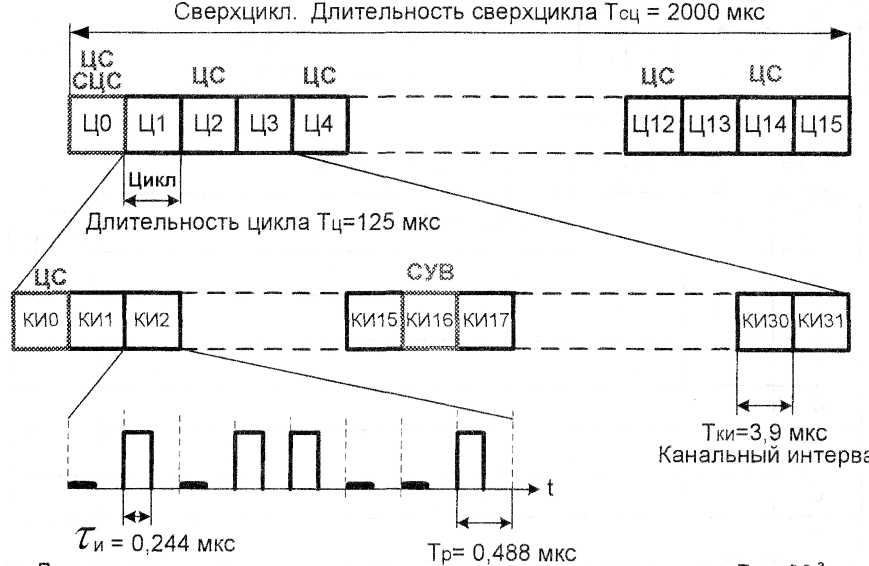

Диаграмма временных циклов и сверхциклов к схеме построения цсп с икм-вд

Длительность импульса Разрядный интервал

2 или 3

Рис.20

л

Рис.21

Таблица 1.

инейный кодер с поразрядным взвешиванием

Назначение: для преобразования АМПЛИТУДЫ отсчета АИМ-сигнала в 8-разрядную кодовую комбинацию.

Два этапа кодирования:

1-й этап - кодирование полярности отсчета.

Положительная полярность кодируется символом «1». Отрицательная полярность кодируется символом «О». Результат кодирования записывается в 1-м разряде.

2-й этап - кодирование амплитуды отсчета.

Результат кодирования записывается в 2, 3, 4, 5, 6, 7, 8 разрядах.

Структурная схема линейного кодера приведена на рис. 21.

КОМПАРАТОР - схема сравнения АМПЛИТУДЫ отсчета

АИМ-сигнала и

Алгоритм работы компаратора следующий:

1. Если Эталонный сигнал или их ……….БОЛЬШЕ амплитуды отсчета,

то на выходе компаратора импульс «1», который по цепи обратной связи поступает в цифровой регистр и …………….импульс из соответствующей его ячейки.

2. Если Эталонный сигнал или их …….МЕНЬШЕ амплитуды отсчета,

то на выходе компаратора пробел «0» и импульс «1» в соответствующей ячейке цифрового регистра

ДВА ГЕНЕРАТОРА ЭТАЛОННЫХ СИГНАЛОВ ГЭС: для получения

7-ти эталонных сигналов каждый (64, ,1 у.е.).

ГЭС-1 для кодирования …………. отсчетов, ГЭС-2 - для …………..

ЛОГИЧЕСКОЕ УСТРОЙСТВО ЛУ - для управления работой кодера.

ЦИФРОВОЙ РЕГИСТР ЦР:

1. Для записи импульсов (1) от Распределителя разрядного (РР ГО), их СОХРАНЕНИЯ или СТИРАНИЯ в соответствии с символами «0» или «1», поступающими от по цепи обратной связи.

2. Для выбора ГЭС-1 или ГЭС-2.

3. Для формирования 8-разрядной кодовой комбинации.

ПРЕОБРАЗОВАТЕЛЬ КОДА ПК - для вывода сформированной в ячейках памяти ЦР 8-разрядной кодовой комбинации в устройство объединения. Считывание 8-ми символов из ячеек памяти производит последовательной форме, начиная с 1-го разряда до 8-го.

ГЕНЕРАТОРНОЕ ОБОРУДОВАНИЕ ГОпер - для получения сигналов, управляющих работой кодера.

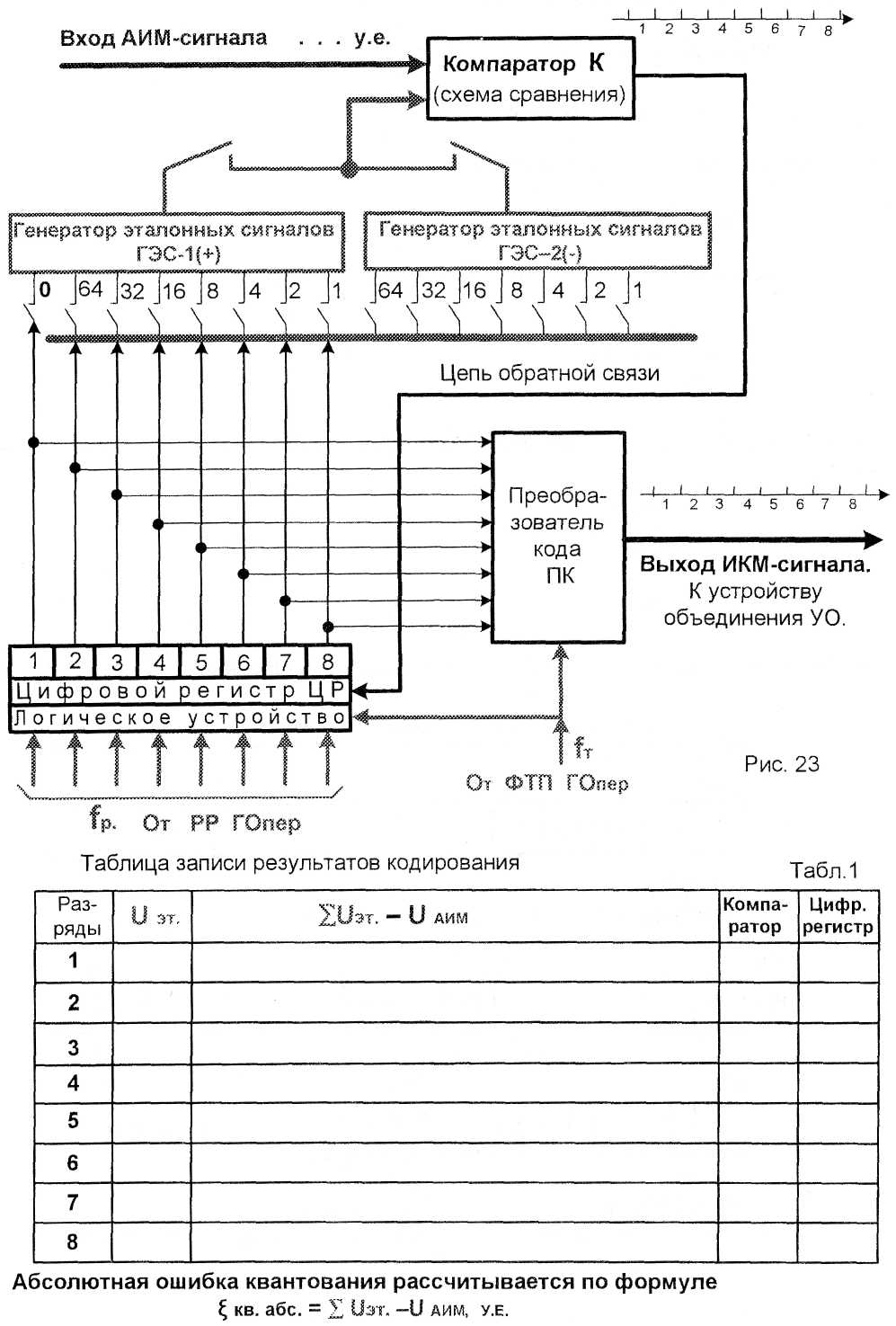

Структурная схема линейного кодера

Рис. 21

Таблица 1

Линейный декодер

Назначение: для преобразования 8-разрядной кодовой комбинации i амплитудное значение отсчета АИМ-сигнала.

Декодирование производится за три этапа.

1-й этап - по символу, записанному в 1-м разряде, подключается ГЭС-1 или ГЭС-2. Если записан импульс (1), то выбирается ГЭС - ….., и пробел (0), то выбирается ГЭС - ……

2-й этап - по символам, записанным в разрядах 2...8 подключаются те талонные сигналы, в разрядах которых записаны …………………………………

3-й этап - подключение эталонного сигнала коррекции, равного половине шага квантования. Эталонный сигнал коррекции включается для уменьшения нелинейных искажений в передаваемом сигнале.

ПРЕОБРАЗОВАТЕЛЬ КОДА ПК - для преобразования последовательно поступающей из цифрового потока 8-разрядной кодовой комбинации в параллельный вид.

ЦИФРОВОЙ РЕГИСТР ЦР:

1. Для записи 8-разрядной кодовой комбинации в 8 ячеек памяти ЦР.

2. Для хранения ее в 8 ячейках памяти ЦР в течение времени декодирования.

ЛОГИЧЕСКОЕ УСТРОЙСТВО ЛУ - для …..работой декодера.

ДВА ГЕНЕРАТОРА ЭТАЛОННЫХ СИГНАЛОВ ГЭС - для полу­чения 8-ми эталонных сигналов каждый (64, 1; 0,5 у.е.).

ГЭС-1- для декодирования положительных отсчетов,

ГЭС-2 -для декодирования отрицательных отсчетов.

ГЕНЕРАТОРНОЕ ОБОРУДОВАНИЕ ГОпр - для получения сигналов, управляющих работой декодера.

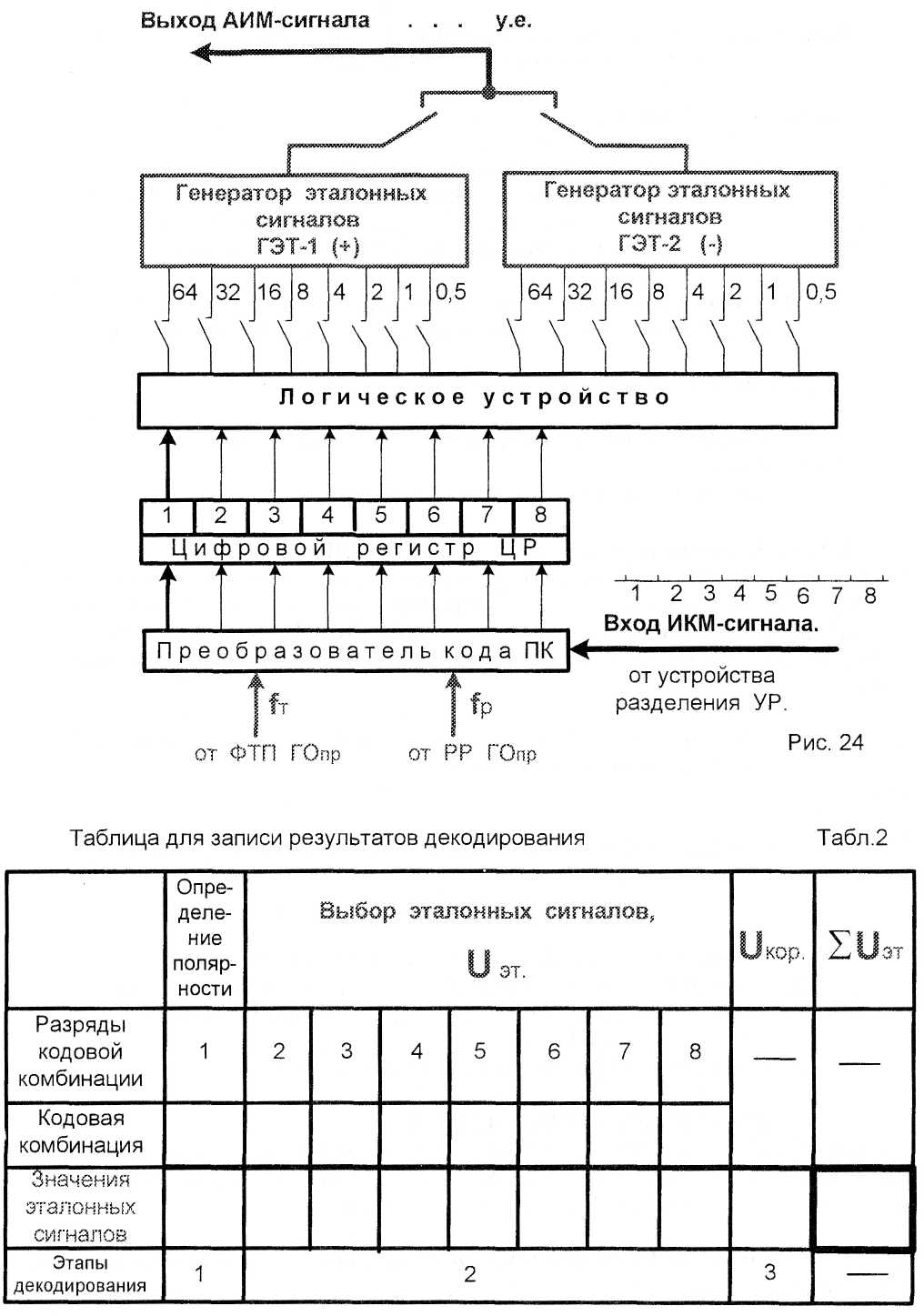

Структурная схема линейного декодера

Рис.22

Рис.21

Таблица 2.

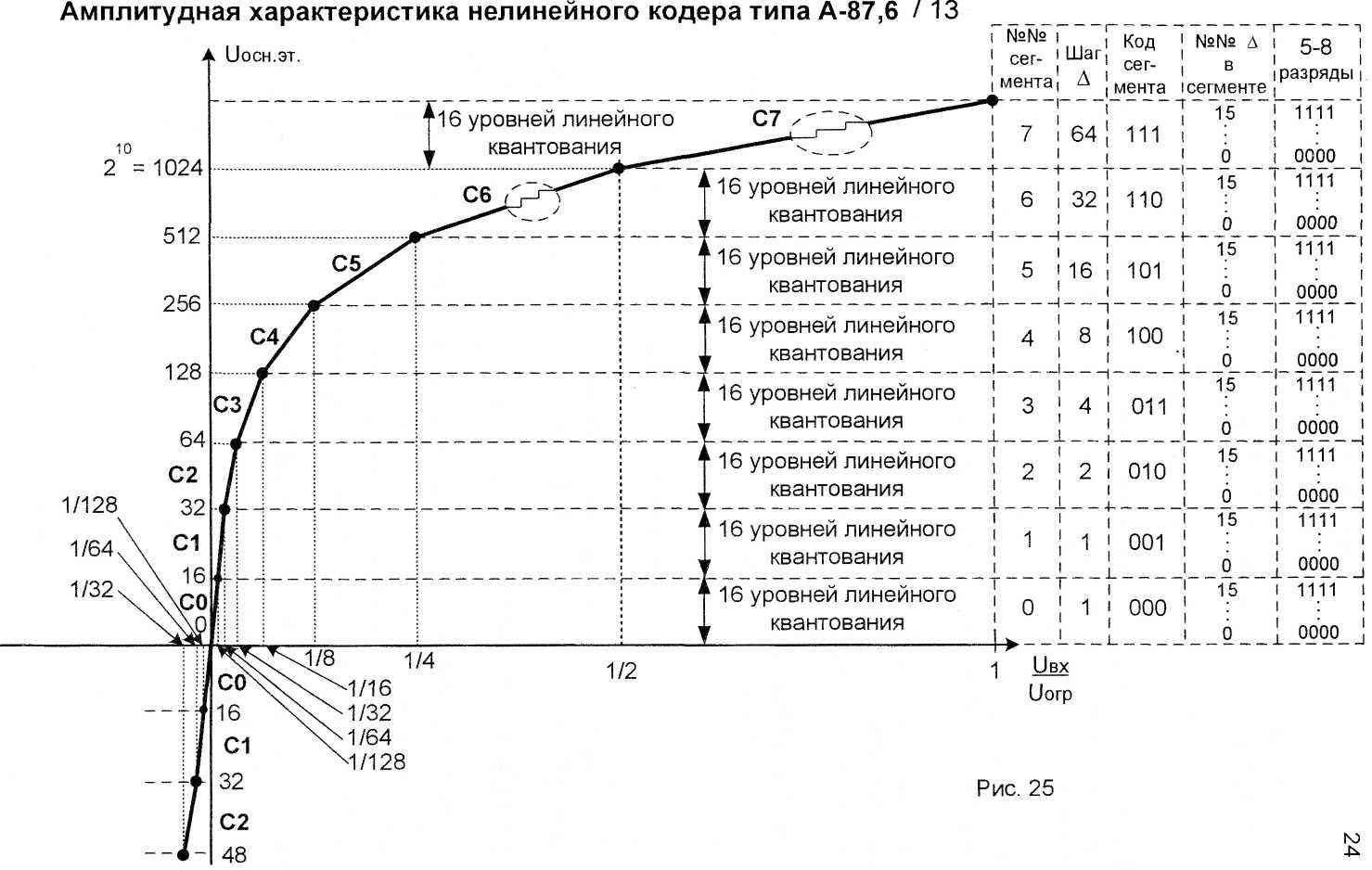

Амплитудная характеристика АХ нелинейного кодера (характеристика командирования) типа А-87,6/13

Изменение шага квантования (Δ) производится по закону log с характери­стикой типа А-87,6/13, где А - тип кодера;

87,6 - показатель компрессии (сжатия) динамического диапазона;

13 - число сегментов на амплитудной характеристике кодера, имеющих разную крутизну.

В ИКМ-30 используют квазилогарифмическую (как бы лога­рифмическую) характеристику компрессии, т.е. логарифмическую кривую заменяют отрезками ломаной - сегментами, имеющими разную крутизну. Всего на амплитудной характеристике (АХ) кодера получают 8 сегментов в 1-м квадранте (для положительных сигналов) и 8 сегментов в 3-м квадранте (для отрицательных сигналов).

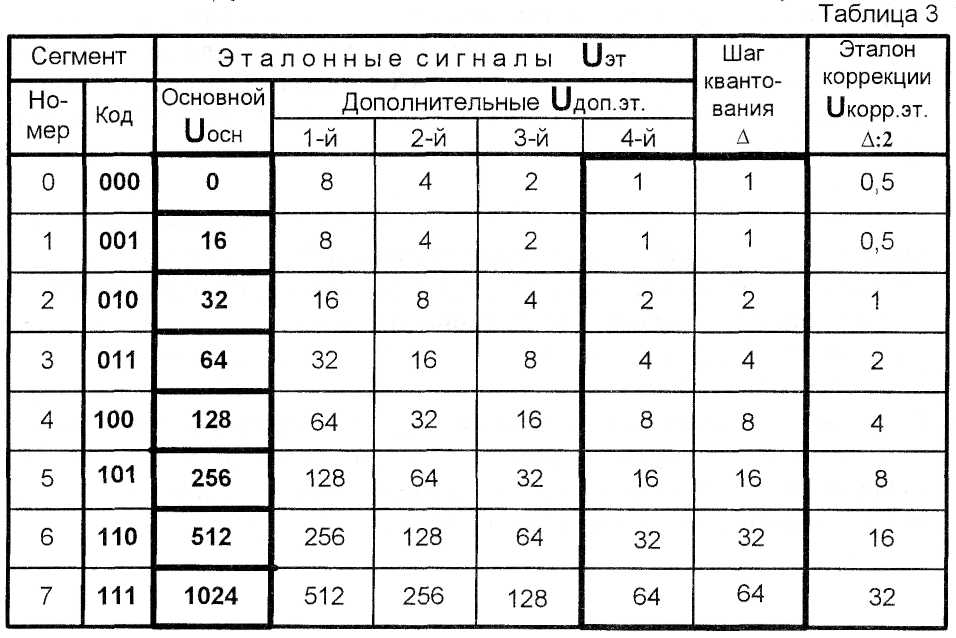

Нумерация сегментов: С0, С1, С2 ... С7. Каждому сегменту соответствует основной эталонный сигнал (опора сегмента) Uосн.эт. Значения основных эталонных сигналов сегментов от С0 до С7: 0, 16, 32, 64, 128, 256, 1024 у.е.

Внутри каждого сегмента по 16 уровней с линейным (равномерным) шагом квантования. В каждом сегменте с 2-го по 7-й (С2 ... С7) - шаг разный. В сегментах 0-м и 1-м (С0 и С1), где шаг квантования одинаковый, равный 1 у.е. Поэтому число сегментов на амплитудной характеристике кодера, имеющих разную крутизну, равно 13, а не 16, т.к. четыре центральных сегмен­та принимаются за один (имеют одинаковую крутизну). Начиная с 2-го сегмен­та шаг увеличивается в два раза и для С7 шаг равен 64 у.е.

Рис. 22
