Применение
Высокодобротный колебательный контур оказывает току определенной частоты f значительное сопротивление. Вследствие чего явление резонанса токов используется в полосовых фильтрах как электрическая «пробка», задерживающая определенную частоту.
Так как току с частотой f оказывается значительное сопротивление, то и падение напряжения на контуре при частоте f будет максимальным. Это свойство контура получило название избирательность, оно используется в радиоприемниках для выделения сигнала конкретной радиостанции.
Колебательный контур, работающий в режиме резонанса токов, является одним из основных узлов электронных генераторов.

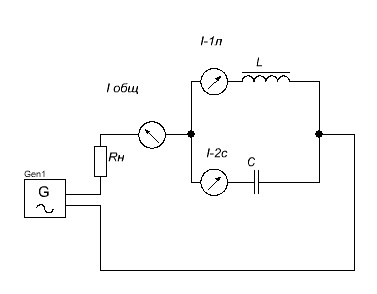

Параллельный колебательный контур – резонанс токов. В этом случае на катушке и на конденсаторе напряжение такое же, как у генератора. При резонансе, сопротивление контура между точками разветвления становится максимальным, а ток (I общ) через сопротивление нагрузки Rн будет минимальным (ток внутри контура I-1л и I-2с больше чем ток генератора). В идеальном случае полное сопротивление контура равно бесконечности - схема не потребляет тока от источника. При изменение частоты генератора в любую сторону от резонансной частоты полное сопротивление контура уменьшается и линейный ток (I общ) возрастает.
Последовательный колебательный контур – резонанс напряжений.
В этой схеме при резонансе полное сопротивление контура минимально, ток в контуре и через Rн возрастает до пиковой величины. Эта большая величина тока при ее умножении на индуктивное и емкостное сопротивление дает высокое падения напряжения на катушке индуктивности (U-1л) и на конденсаторе (U-2с) и в реальных условиях значительно превышают напряжение генератора.
Главной чертой последовательного резонансного контура является то, что его полное сопротивление минимально при резонансе. (ZL + ZC – минимум). При настройке частоты на величину, превышающую или лежащую ниже резонансной частоты, полное сопротивление возрастает. Вывод: В параллельном контуре при резонансе ток через выводы контура равен 0, а напряжение максимально. В последовательном контуре наоборот - напряжение стремится к нулю, а ток максимален.
