69. Зачем нужентермокомпенсатор у кондуктометров? Электродная ячейка.

Для компенсации температурной погрешности в автоматических приборах обычно используют автоматические температурные компенсаторы электрического типа с использованием металлических термометров сопротивления. Для температурной компенсации необходимо обеспечить равенство температурных коэффициентов сопротивления измерительной R_x ячейки (т. е. контролируемого раствора) и термометра сопротивленияR_t. Для этого параллельноR_x включают шунтирующий резистор R_ш с низким температурным коэффициентом (например, из манганиновой проволоки). Благодаря этому температурный коэффициент сопротивления параллельной цепи R_x– R_ш значительно снижается по сравнению с температурным коэффициентом раствора и приближается к температурному коэффициенту термометра сопротивления R_t, но имеет противоположный знак. Таком образом, общее сопротивление всей цепи почти не изменяется при колебаниях температуры контролируемого раствора, так как изменение сопротивления цепи R_x– R_ш компенсируется равным по величине и обратным по знаку изменением сопротивления R_t. (нарисовать рисунок)

Электродная ячейка представляет собой стеклянный двустенный сосуд, оканчивающийся внизу конусом и снабженный стеклянной трубкой с краном. Электродная ячейка имеет измерительный и вспомогательный электроды.

70. В чем отличия низкочастотной кондуктометрии от высокочастотной.

Бесконтактные низкочастотные кондуктометры (промышленной и звуковой частоты до 1000 ГЦ) можно использовать для измерения концентрации как сильных электролитов (соляная, серная и азотная кислоты, щелочи), так и слабых, если их удельная электрическая проводимость находится в пределах 1 – 10^-6 См/см.

Особенность приборов этого типа – отсутствие гальванического контакта электродов измерительной ячейки с анализируемой средой.

Метод бесконтактной высокочастотной кондуктометрии основан на взаимодействии электромагнитного поля высокой частоты (порядка 10⁵ – 10⁸ Гц) с анализируемым проводящим раствором, находящимся в измерительной ячейке емкостного или индуктивного типа. В результате изменяется импеданс (комплексное сопротивление) ячейки, который функционально связан с электрическими свойствами анализируемого раствора – электрической проводимостью и диэлектрической проницаемостью.

71. Сравните ячейки кондуктометров конденсаторного и индуктивного типа.

Каждая конденсаторная ячейка должна иметь две сборки шин, одну от входа в конденсаторы, другую от выхода из них для возможности подключения их к реактору или аппарату при комплектации установок различного назначения.

У конденсаторных ячеек с внешней стороны сосудов крепятся две изолированные друг от друга металлические обкладки; у индуктивных - сосуд в качестве сердечника помещен внутрь катушки индуктивности. Емкость конденсатора, либо индуктивность катушки датчика, включенного в измерительную мостовую схему, питается током высокой частоты и зависит от проводимости растворов, а, следовательно, и от концентрации.

Ячейки индуктивного типа более пригодны для контроля растворов высокой концентрации; во всех остальных случаях они уступают конденсаторным ячейкам.

В конденсаторных ячейках раствор находится в электрическом поле высокой частоты, образованном конденсатором. Полное сопротивление такой ячейки определяется величиной емкости и величиной потерь. Емкость зависит от диэлектрической постоянной, а величина потерь - от удельного сопротивления раствора.

Конструкция каркаса конденсаторных ячеек должна обеспечивать хорошуюобозреваемость конденсаторов, изоляторов, предохранителей и другого оборудования при осмотре их под напряжением.

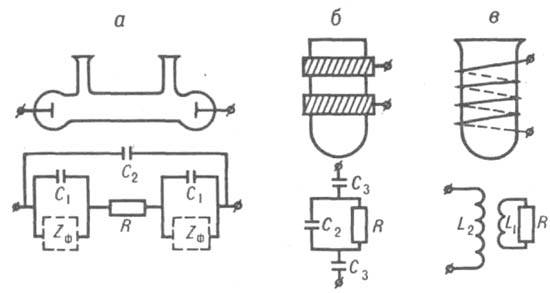

р исунок: б - емкостная ячейка; в-индуктивная ячейка
