- •1 Введение Сейчас в электронной технике часто используются разнообразные усилительные устройства. В любом теле-радиоустройстве, в компьютере есть усилительные каскады.
- •Р исунок 2.1 - Структурная схема усилителя
- •2.2 Распределение искажений по каскадам
- •4.6 Расчет промежуточного каскада с эмиттерной коррекцией
- •7 Заключение
7 Заключение
В ходе курсового проектирования был разработан широкополосный усилитель с характеристиками близкими к указанным в техническом задании.
Выходной каскад обеспечивает требуемое выходное напряжение
Промежуточный каскад дает необходимое усиление и искажения в пределах допустимого.
В общем можно сказать, что спроектированный мною усилитель, удовлетворяет всем требованиям указанных преподавателем в задании. Что говорит о правильности проделанной работы.
По окончании курсового проекта можно сказать о том, что проделанная работа была перевыполнена за счет того что требуемое усиление по заданию составляет 20дБ или 10(раз), а в результате работы было получено усилении 80,12(раз), из которых только 53,7 приходится на оконечный каскад.
Который также удовлетворяет искажениям(2дБ), указанных в техническом задании при этом не требуя дополнительной коррекции.
Исходя из вышесказанного можно сделать вывод о том, что дополнительный расчет промежуточного каскада был сделан для более подробного изучения поставленной передо мной задачей
Список использованных источников
1) Красько А.С. Проектирование аналоговых электронных устройств - Томск: ТУСУР, 2000. - 29с.
2) Мамонкин И.Г. Усилительные устройства. Учебное пособие для вузов - М.: Связь, 1977. - 360с.
3) Полупроводниковые приборы. Транзисторы средней и большой мощности. Справочник / А.А. Зайцев, А.И. Миркин; Под ред. А.В. Голомедова. - М.: Радио и связь, 1989. - 640с.
4) Титов А.А. Расчет элементов высокочастотной коррекции усилительных каскадов на биполярных транзисторах: Учебно-методическое пособие по курсовому проектированию для студентов радиотехнических специальностей. - Томск: Томск. ТУСУР, 2002. - 47с.
5) Цыкин Г.С. Усилительные устройства. - М.: Связь, 1971. - 367с.
6) Широкополосные радиопередающие устройства /Под ред. О.В. Алексеева. - М.: Связь. 1978. - 450с.
|
||||||||||||||||||||||
|
|
|
|
|
РТФ КП 468731.001 П3 |
|||||||||||||||||
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|

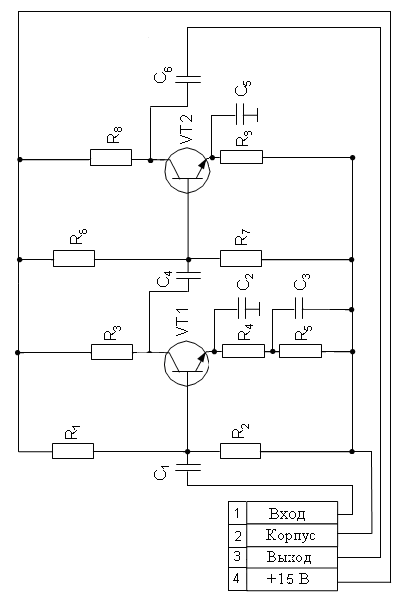

Усилитель широкополосный Схема электрическая принципиальная |
