6. Указания по обработке экспериментальных данных

1. Полученная зависимость градуировочного коэффициента С_L() или С_I() и результаты измерения спектральных характеристик источника света приводятся в виде таблиц и графиков.

2. При сплошных спектрах и спектрах с большим числом близких линий графики СПЭЯ и СПСИ строятся в виде гистограмм (последовательностей соприкасающихся прямоугольников шириной ).

3. Для смешанных спектров приводятся таблицы значений СПЭЯ или СПСИ сплошного фона и L_e или I_e линий в соответствующих единицах. На графиках линии накладываются на сплошной фон в виде прямоугольников шириной  высотой L_e/ или I_e/.

4. При представлении спектральных характеристик излучения, измеренных в относительных единицах, максимальное значение СПЭЯ или СПСИ сплошного спектра рекомендуется привести к 100.

7. Контрольные вопросы к защите

1. Из каких соображений выбирают монохроматор и приемник излучения для измерения спектральных характеристик источников излучения?

2. Что мешает использовать для измерения спектров излучения вместо образцового источника излучения образцовый приемник с известной спектральной характеристикой?

3. Чем определяется вид полученной в работе зависимости С_L() или С_I()?

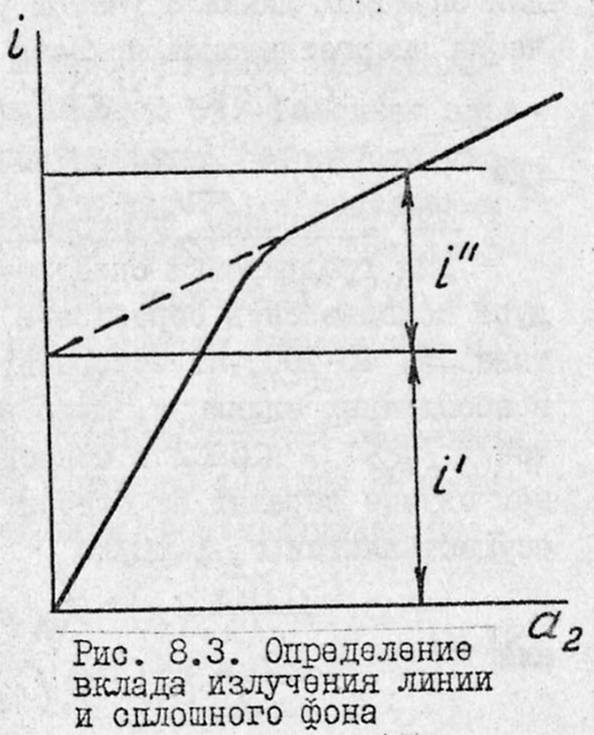

4. Какова будет зависимость фототока от ширины выходной щели при измерении линии на фоне сплошного спектра, если линия не установлена точно по оси щели?

5. Перечислите основные источники погрешностей, влияющих на результаты проводимых в работе измерений.

6. Сравните возможные способы получения значений СПСИ в абсолютных единицах. Когда какой способ предпочтительнее?

7. От чего зависит погрешность спектральных измерений  (п. 3 задания), вызванная рассеянием света в монохроматоре?

8. Какими способами можно уменьшить указанную погрешность?

ЛИТЕРАТУРА

Скоков И.В. Оптические спектральные приборы. Машиностроение, 1984. 240с. (Для изучения с. 40-42, 59-64).

Рис. 8.2. Освещение входной щели при измерении СПСИ:

а) с отражающей пластиной; б) с пропускающей пластиной.
