Максимально допустимая температура бетона при электропрогреве
Цемент |
Допустимая температура, ºС, для конструкций с модулем поверхности |
||
6-9 |
10-15 |
16-20 |
|
Шлакопортландцемент и пуццолановый портландцемент |
80 |
70 |
60 |
Портландцемент и быстротвердеющий портландцемент |
70 |
65 |
55 |
Длительность изотермического прогрева зависит от вида примененного цемента, температуры прогрева и заданной критической прочности бетона. Ориентировочно ее можно определять по специальным графикам нарастания прочности с уточнением по результатам испытания контрольных образцов на сжатие.
Скорость остывания бетона по окончании прогрева должна быть минимальной и не превышать 10°С в час для конструкций с Мп более 10 и 5°С в час для конструкции с Мп от 6 до 10.
Для более массивных конструкций скорость остывания, обеспечивающую отсутствие трещин в поверхностных слоях бетона, определяют расчетом.
Остывание наиболее быстро протекает в первые часы по выключении тока, затем интенсивность постепенно замедляется. Чтобы обеспечить одинаковые условия остывания частей конструкций, имеющих различную толщину, тонкие элементы, выступающие углы и другие части, остывающие быстрее основной конструкции, утепляют дополнительно. Опалубку и утепление прогретых конструкций снимают не раньше, чем бетон остынет до температуры 5°С, но прежде чем опалубка примерзнет к бетону.
Для замедления процесса остывания наружных слоев бетона открытые поверхности его после распалубливания укрывают в том случае, если разность температур бетона и наружного воздуха для конструкций с Мп до 5 составляет 20°С, а для конструкций с Мп равным 5 и выше, — более 30°С.
Электродный способ прогрева бетона. При этом способе ток в бетон вводится через электроды, располагаемые внутри или на поверхности уложенного бетона. Соседние или противоположные электроды соединяются с проводами разных фаз, в результате чего между электродами в бетоне возникает электрическое поле.
При помощи электродов бетон прогревают при пониженных (60—127 в), а иногда и повышенных (220—380 в) напряжениях.
Электропрогрев армированных конструкций производят при напряжениях не свыше 127 в; напряжение более 127 в применяют в основном для прогрева неармированных конструкций.
Армированные конструкции допускается прогревать при напряжениях 127—220 в только на основе специально разработанного и утвержденного руководством строительства проекта производства работ. Напряжение 127—220 в допускается применять для отдельно стоящих конструкций, если прогреваемая конструкция (или ее участок) не связана общим армированием с соседними участками, на которых в это время могут производиться работы.
Электропрогрев бетона неармированных конструкций при помощи электродов может производиться при напряжениях до 380 в, если конструкция их обеспечивает невозможность короткого замыкания на арматуру.
При использовании тока напряжением свыше 127 в следует строго соблюдать правила электробезопасности. Электропрогрев или обогрев бетона при напряжении более 380 в категорически запрещается. Электроды бывают внутренние (стержневые и струнные) и поверхностные — (нашивные, полосовые и плавающие).
Стержневые электроды представляют собой короткие прутки из арматурной стали диаметром 6—10 мм, вставляемые в тело бетона перпендикулярно поверхности конструкции. Электроды устанавливают в бетон со стороны открытой поверхности или в отверстия, просверленные в опалубке конструкции. Концы их выступают на 10—15 см из опалубки, к ним присоединяются провода.
Стержневые электроды применяют для прогрева балок, колонн, массивных плит, фундаментных башмаков небольшого объема, боковых поверхностей массивных конструкций (периферийный электропрогрев) и стыков сборных конструкций.
Струнные электроды 1 изготовляют из арматурной стали диаметром 6—10 мм. Устанавливают их в конструкцию перед бетонированием параллельно ее продольной оси отдельными звеньями длиной 2,5—3,5 м, концы 3 загибают под прямым углом, выводят наружу и подключают к различным фазам электрической цепи. При прохождении тока между электродами разных фаз бетон нагревается.

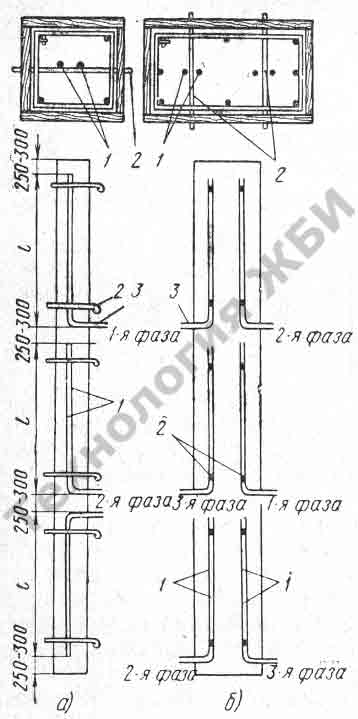

Схема размещения струнных электродов в колоннах квадратного (а) и прямоугольного (б) сечения |
|
1 - парные струнные электроды, 2 - крюки для временного крепления электродов, 3 - концы электродов для присоединения к питающей сети |
Применяют такие электроды для прогрева слабоармированных стенок, балок, колонн, плит толщиной более 20 см с одиночной арматурой, а также при прогреве ленточных фундаментов небольшого сечения, для периферийного прогрева массивных конструкций и поверхностей бетона, соприкасающихся с промерзшим основанием.
Нашивные электроды изготовляют из круглой стали диаметром 6 мм пли полосовой толщиной 1,5—2 мм и шириной 30— 60 мм. Их укрепляют через 10—20 см на внутренней стороне опалубки, затем концы загибают и выводят наружу для присоединения к ним проводов.
Нашивные электроды применяют для прогрева слабоармированных стенок, ленточных фундаментов, балок, армированных плоскими сварными каркасами с защитным слоем не менее 5 см.
Полосовые электроды изготовляют из полосовой стали толщиной 3—4 мм. Применяют их главным образом при прогреве плит перекрытий и других горизонтальных элементов, а также бетона, соприкасающегося с мерзлым грунтом. Для удобства укладки и включения, а также для лучшего соприкосновения с бетоном полосовые электроды 2 монтируют на утепленных опилками 3 инвентарных щитах 1 (электродных панелях), укладываемых сверху на бетон. Электродные панели устанавливают на открытую поверхность немедленно после окончания бетонирования конструкции.

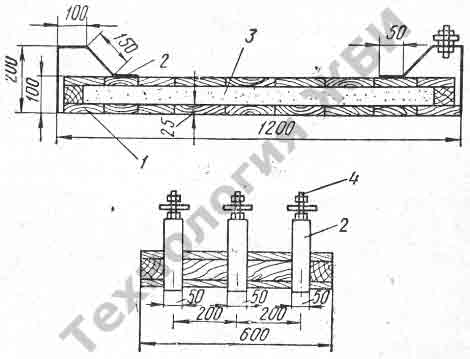

Электродная панель инвентарного типа для электропрогрева горизонтальных поверхностей |
|
1 - инвентарный щит, 2 - полосовые электроды сечением 50х4 мм, 3 - опилки, 4 - болты 12 мм |
Плавающие электроды изготовляют из арматурной стали диаметром 6—12 мм и вставляют в бетон на глубину 3—4 см сразу после его укладки. Их применяют главным образом при прогреве полов, плит и периферийном прогреве верхних, не имеющих опалубки поверхностей массивных конструкций.
Электроды независимо от их вида должны обеспечивать равномерность прогрева элемента и получение во всех его точках одинаковой прочности, поэтому перегрев бетона вблизи электрода не желателен. Во избежание перегрева расстояния между электродами должны быть не менее 20—25 см при напряжении до 65 в и 30—40 см при более высоких напряжениях (до 106 в).
Опасность местных перегревов уменьшают, применяя групповой способ размещения электродов, при котором в каждую фазу питающей сети включают не один, а группу электродов. Способ расстановки электродов и расстояние между ними задают проектом.

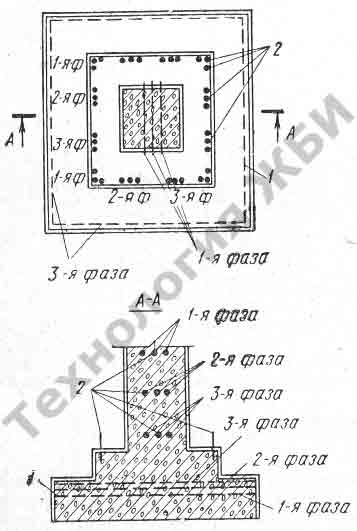

Схема группового расположения электродов (при электропрогреве железобетонных башмаков и нижней части колонн) |
|
1 - струнных, 2 - стержневых |
При установке электродов нельзя допускать их смещения и соприкосновения с арматурой, так как если с арматурой соприкоснутся два электрода разных фаз, произойдет короткое замыкание, т. е. сила тока возрастет сразу до очень большой величины, при которой могут расплавиться и перегореть провода и трансформатор.
Для обеспечения равномерного прогрева необходимо соблюдать осторожность во время выгрузки и укладки бетонной смеси, чтобы не сместить электроды с первоначального положения и не допустить соприкасания с арматурой.
Слой бетона между электродами и арматурой при напряжении в начале прогрева 52; 65; 87; 106 и 220 в должен быть соответственно не менее 5, 7; 10; 15 и 50 см. При уменьшении толщины этого слоя неизбежен местный перегрев бетона. В случае невозможности выдержать указанные расстояния необходимо ближайшие к арматуре участки электродов (10—15 см) изолировать: надеть на электрод эбонитовые трубки или обернуть его двумя слоями толя.
Рабочие швы при бетонировании размещают так, чтобы расстояние от шва до ряда электродов не превышало 100 мм.
Открытые поверхности по окончании бетонирования и установки электродов укрывают утепляющими материалами. Прогревать бетон с неукрытыми поверхностями не допускается.
В конструкциях с Мп менее 6, выдерживаемых способом термоса, электропрогреву подвергают лишь внешние периферийные слои, что ускоряет твердение бетона и предотвращает преждевременное его охлаждение в наружных слоях. Электроды укладывают на поверхность или втапливают в наружные слои бетона. Для уменьшения теплопотерь открытые поверхности бетона утепляют. Расстояние между электродами в углах конструкции должно быть 200—250 мм, на остальных участках — 300—350 мм. Предельная температура нагревания бетона — не выше 40°С. Продолжительность и режим прогрева устанавливает лаборатория.
Вопрос № 102 Технология возведения монолитных железобетонных зданий, последовательность.
Процесс монолитного строительства состоит из следующих основных технологических этапов:
Установка опалубки.
Устройство арматурного каркаса.
Заливка бетона.
Прогрев (в зимнее время).
Уход за бетоном.
Снятие опалубки (распалубка, разопалубливание).
