6.2. Особенности проектирования многоэтажных
промышленных зданий
Многоэтажные производственные здания по своей конструктивной схеме в большинстве случаев представляют собой каркасные здания, проектируемые из сборного железобетона. Для многих отраслей промышленности разработаны типовые габаритные схемы с унифицированными параметрами.
Число этажей принимается не более 5, высота этажа – 3,6; 4,8 и 6 м, для первого этажа допускается высота 7,2 м. Верхний этаж иногда устраивается с увеличенным пролетом, с размещением подвесного или мостового крана.
Многоэтажные промышленные здания могут быть малой (сетка колонн 6 х 6 м), средней 6 х 12, 6 х 18, 12 х 12) и большой (пролетом 24 м и более) гибкости. В зданиях средней гибкости высота несущих конструкций перекрытия позволяет устраивать в межригельном пространстве технические этажи для размещения технологических коммуникаций. В зданиях большой гибкости в межферменном пространстве, перекрывающем увеличенные пролеты, устраиваются дополнительные этажи с размещением в них складских, вспомогательных и бытовых помещений.
Каркас многоэтажного промышленного здания может быть решен по балочной или безбалочной схеме.
Железобетонный стоечно-балочный каркас состоит из колонн высотой в два этажа (дополнительные - в один этаж) сечением 400 х 600 или 400 х 400 мм и ригелей прямоугольной формы с полочками для опирания плит перекрытия. Высота ригелей зависит от их пролета, полезной нагрузки на перекрытие и может быть равной 800, 1000, 1200 мм. Плиты перекрытия ребристого типа размером 1,5 х 6 м и доборные 0,75 х 6 м высотой 400 мм.
При безбалочной схеме каркас состоит из поэтажных колонн, сборных капителей размером до 1/4 пролета, межколонных и пролетных плит перекрытия. Сетка колонн принимается 6 х 6 м.
6.3. Общие требования к проектированию генеральных планов
промышленных предприятий
Генеральному плану в проекте отводится особо важное место, так как он решает вопросы организации территории новых или реконструируемых предприятий. В процессе проектирования генерального плана промышленного предприятия со всей полнотой раскрываются производственно-технологические связи, диктующие то или иное взаимное расположение на площадке производственных зданий и сооружений.
Площадка предприятия по функциональному использованию разделяется на четыре основные зоны: предзаводскую, производственную, подсобную и складскую. В каждой зоне производственные здания целесообразно располагать компактно, с минимально допустимыми санитарными и противопожарными разрывами между ними при наименьшей протяженности дорог и инженерных сетей. Так, санитарный разрыв между зданиями, освещаемыми через оконные проемы, должен составлять не менее наибольшей высоты (от уровня земли до карниза) противостоящих зданий.
Противопожарные разрывы между производственными зданиями и сооружениями устаиваются в зависимости от степени огнестойкости противостоящих зданий согласно СНиП 2. 01. 02. Наименьшая величина разрыва – 9 м.
Зонирование территории позволяет достигать наиболее рационального решения планировки промышленного предприятия по условиям организации производственного процесса, а также санитарно-гигиеническим и противопожарным требованиям.
Для соблюдения условий зонирования следует выполнять следующие требования:
здания с производствами повышенной пожароопасности располагать с подветренной стороны заводской территории;
механические цеха машиностроительных заводов группировать с заготовительными (литейными, кузнечными);
складские сооружения, а также заготовительные цеха располагать в местах, удобных для ввода железнодорожных путей;
вспомогательные цеха рекомендуется стыковать с основными цехами;
энергетические цеха (ТЭЦ, склады топлива, компрессорные и т.п.) размещать совместно с группой заготовительных цехов вблизи ввода железнодорожных путей;
группу зданий обслуживания (столовая, поликлиника, административно-хозяйственные здания и т.п.) располагать у главного входа на предприятие, на предзаводской площади.
Приёмы планировки и застройки территории предприятия весьма разнообразны и зависят от требований технологического процесса, этажности основных зданий и их размеров. Наиболее распространённой является так называемая панельная застройка, при которой производственные здания располагаются по всей территории предприятия по прямоугольной сетке улиц и проездов. Расстановка зданий в пределах панели должна быть чёткой и организованной, желательно, чтобы ширина панелей была одинаковой и кратной 6 метрам.
К каждому зданию должны быть предусмотрены удобные подъезды (не менее двух) и проходы к бытовым помещениям. Ширина проездов при двухстороннем движении должна быть не менее 6 м, одностороннем – 3,5 м. Радиус закругления дорог – 10 м. Ширина тротуаров должна быть кратной 0,75 м, но быть не менее 2,25 м. Для зданий с наибольшей численностью работающих для подходов могут использоваться дороги.
На генплане каждого предприятия должны быть показаны пожарные водоёмы (или место установки гидрантов), зоны кратковременного отдыха, объекты гражданской обороны.
Въезды в предзаводскую зону осуществляют с городских магистралей, где помимо удобных подходов для рабочих и служащих к предприятиям следует предусмотреть стоянку для личного транспорта (на 15 – 25 автомобилей) и автомобилей данного предприятия (на 3 – 4 служебные машины).

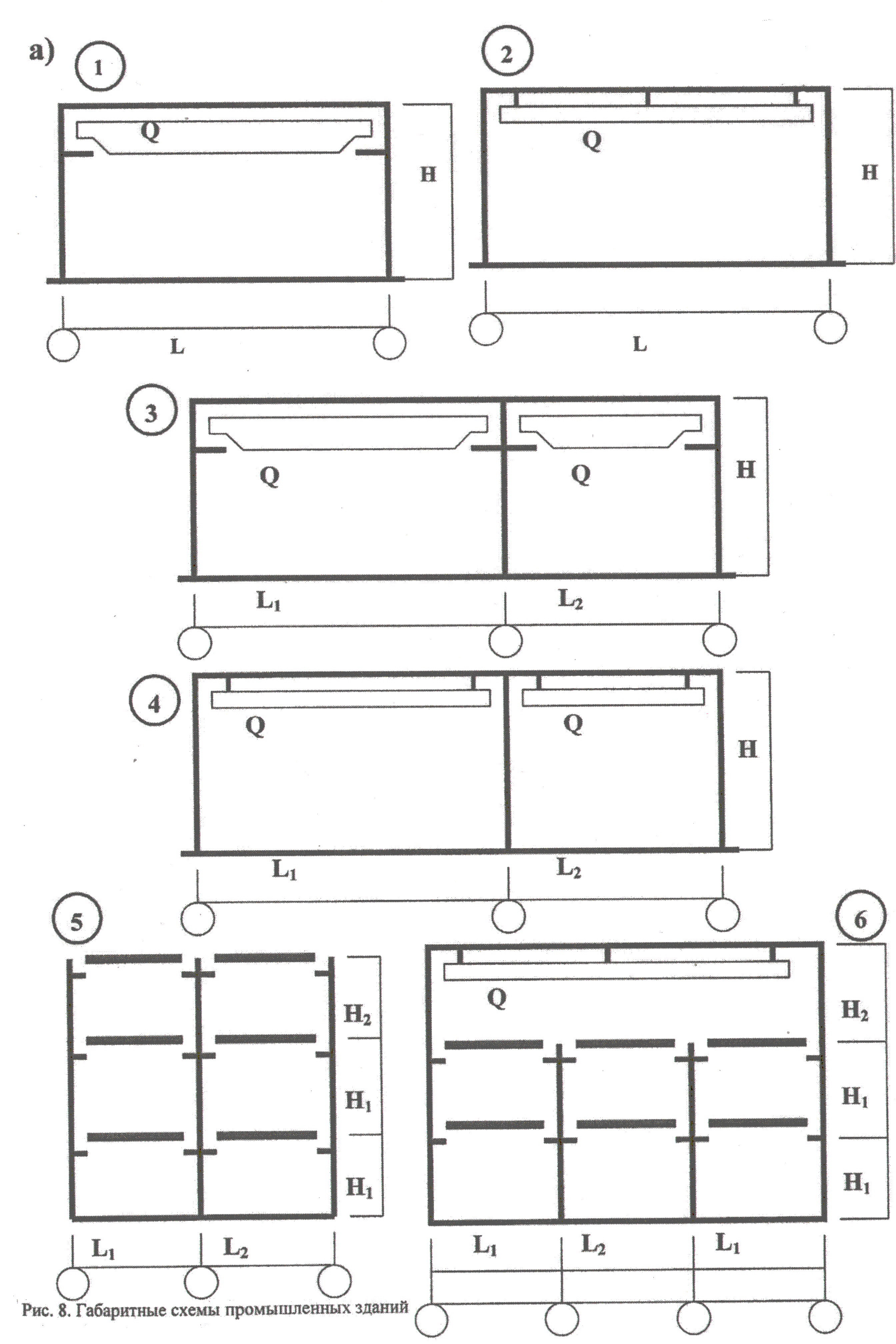

Таблица
Значение объемно-планировочных параметров промышленных зданий
Параметры здания |
Вид покрытия (перекрытия) |
Пролеты, м |
Высота, м |
Шаг колонн, м |
Длина здания, м |
Грузоподъ-ёмность крана, т |
||||
L |
L1 |
L2 |
здания |
этажа |
||||||
Н |
Н1 |
Н2 |
||||||||
СХЕМА 1 – одноэтажное, однопролетное, с мостовым краном
|
||||||||||
Вар. 1 |
Железобетонные ребрис-тые плиты длиной 6 и 12 м |
30 |
- |
- |
12,6 |
- |
- |
12 |
120 |
20 |
Вар. 2 |
Панели из профнастила длиной 6 м по фермам |
36 |
|
|
14,4 |
- |
- |
6 |
120 |
30 |
Вар. 3 |
Плиты из профнастила длиной 3 м по прогонам |
30 |
- |
- |
12,6 |
- |
- |
6 |
108 |
30 |
СХЕМА 2 – одноэтажное, однопролетное, с двумя подвесными кранами
|
||||||||||
Вар. 1 |
Железобетонные ребрис-тые плиты длиной 6 и 12 м |
24 |
- |
- |
14,4 |
- |
- |
6 |
114 |
5 |
Вар. 2 |
Панели из профнастила длиной 6 м по фермам |
30 |
- |
- |
10;8 |
- |
- |
6 |
120 |
3 |
Вар. 3 |
Плиты из профнастила длиной 3 м по прогонам |
30 |
- |
- |
12,6 |
- |
- |
6 |
108 |
3 |
СХЕМА 3 - одноэтажное, двухпролетное, с мостовыми кранами
|
||||||||||
Вар. 1 |
Железобетонные ребрис-тые плиты длиной 6 и 12 м |
- |
24 |
24 |
14,4 |
- |
- |
12 |
120 |
20 |
Вар. 2 |
Панели из профнастила длиной 6 и 12 м по фермам |
- |
18 |
24 |
12,6 |
- |
- |
6 |
108 |
30 |
Вар. 3 |
Плиты из профнастила длиной 3 м по прогонам |
- |
18 |
18 |
10,8 |
- |
- |
6 |
96 |
20 |
Вар. 4 |
Плиты-оболочки типа КЖС длиной 18 и 24 м |
- |
24 |
24 |
12,6 |
- |
- |
12 |
120 |
30 |
Вар. 5 |
Длинномерные плиты типа 2Т длиной 18 и 24 м |
- |
24 |
18 |
12,6 |
- |
- |
6 |
102 |
20 |
Вар. 6 |
С подстропильными фер-мами по среднему ряду колонн и ж/б плитами покрытия длиной 6 м |
- |
18 |
18 |
10,8 |
- |
- |
6 и 12 |
108 |
10 |
СХЕМА 4 – одноэтажное, двухпролетное, с подвесными кранами
|
||||||||||
Вар.1 |
Железобетонные ребрис-тые плиты длиной 6 и 12 м |
- |
24 |
24 |
12,6 |
- |
|
6 |
144 |
5 |
Вар. 2 |
Панели из профнастила длиной 6 и 12 м по фермам |
- |
24 |
18 |
12.6 |
- |
- |
12 |
120 |
3 |
Продолжение таблицы |
|
||||||||||||||
Вар. 3 |
Плиты из профнастила длиной 3 м по прогонам |
- |
24 |
24 |
14,4 |
- |
- |
6 |
96 |
5 |
|
||||
Вар. 4 |
Плиты-оболочки типа КЖС длиной 18 и 24 м |
- |
18 |
24 |
12,6 |
- |
- |
12 |
108 |
3 |
|
||||
Вар. 5 |
Длинномерные плиты типа 2Т длиной 18 и 24 м |
- |
24 |
24 |
12,6 |
- |
- |
6 |
96 |
3 |
|
||||
Вар. 6 |
С подстропильными фер-мами по среднему ряду колонн и ж/б плитами покрытия длиной 6 м |
- |
18 |
18 |
10,8 |
- |
- |
6 и 12 |
96 |
5 |
|
||||
СХЕМА 5 – многоэтажное, двухпролетное, с балочным перекрытием
|
|
||||||||||||||
Вар.1 |
Железобетонные плиты с круглыми пустотами с опи-ранием на полки ригелей |
- |
9 |
9 |
- |
4,2 |
4,8 |
6 |
96 |
1 |
|
||||
Вар.2 |
Железобетонные плиты с круглыми пустотами с опи-ранием по верху ригелей |
- |
12 |
12 |
- |
4,8 |
6 |
6 |
120 |
3 |
|
||||
СХЕМА 6 – многоэтажное, трехпролетное, с подвесными кранами и увеличенным пролетом в верхнем этаже
|
|
||||||||||||||
Вар.1 |
Покрытие:железобетонные ребристые плиты - 6 м Перекрытие: плиты с круглыми пустотами с опиранием на полки ригелей |
18 |
6 |
6 |
- |
4,8 |
6 |
6 |
108 |
5 |
|
||||
Вар.2 |
Покрытие:железобетонные ребристые плиты - 6 м Перекрытие: плиты с круглыми пустотами с опиранием по верху ригелей |
24 |
9 |
6 |
- |
4,2 |
7,2 |
6 |
96 |
3 |
|
||||

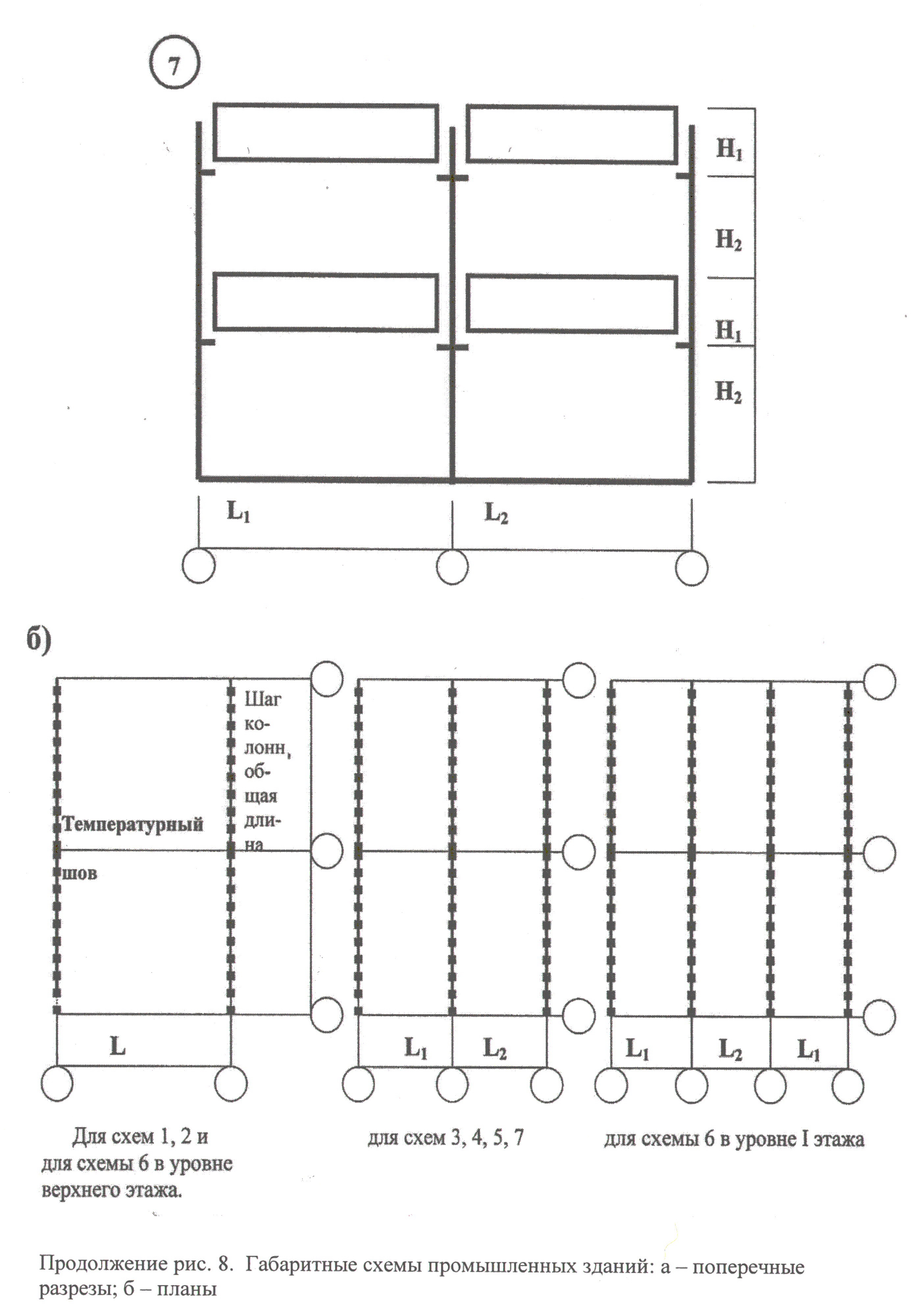

СХЕМА 7 - многоэтажное, с межферменными этажами
|
|
||||||||||||||
Вар.1 |
Железобетонные плиты с круглыми пустотами с опиранием на полки ригелей по нижнему поясу и ребристые плиты по верхнему поясу ферм |
- |
18 |
18 |
- |
3 |
4,8 |
6 |
102 |
- |
|
||||
Вар.2 |
Железобетонные плиты с круглыми пустотами с опиранием на полки ригелей по нижнему поясу и ребристые плиты по верхнему поясу ферм |
- |
18 |
24
|
- |
3,6 |
5,4 |
6 |
108 |
|
|
