5.2. Критерій Найквіста
Замкнена система стійка, якщо розімкнена система стійка і її АФХ не охоплює критичну точку, тобто координати (–1;j0). Оскільки в нашому випадку система має запізнювальну ланку, то наявність запізнення не впливає на стійкість розімкненої системи. В такому випадку ми будемо розглядати ПФ розімкненої системи без запізнення, тобто ПФ вигляду:
Для
побудови АФХ необхідно виділити дійсну
та уявну частину даної функції, тобто
звести її до вигляду
Ураховуючи,
що
,
а відповідно
.
Підставляючи всі зроблені перетворення
у нашу ПФ, будемо мати:
Побудуємо годограф за допомогою Excel2000:

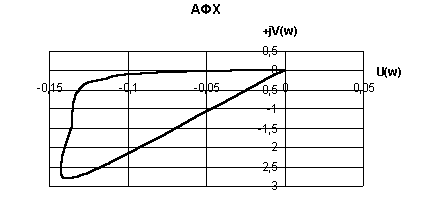

Рис. 2. Годограф неперервної частини розімкненої системи
Як бачимо, годограф побудованої ПФ не охоплює точку (-1;j0).
Висновок: система стійка за критерієм Найквіста.
Побудуємо
ЛАЧХ та ЛФЧХ і графічно визначимо запас
стійкості за фазою
та по амплітудою
.
Як
бачимо з графіків, які подані на рис.3 і
4, запас за амплітудою:
і за фазою
Висновок: система коригування не потребує.

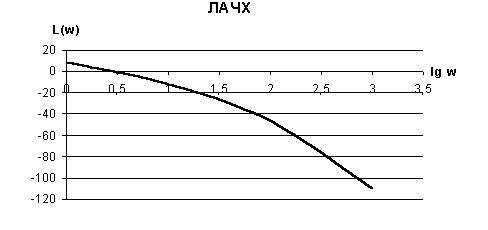

Рис. 3. ЛАЧХ розімкненої системи

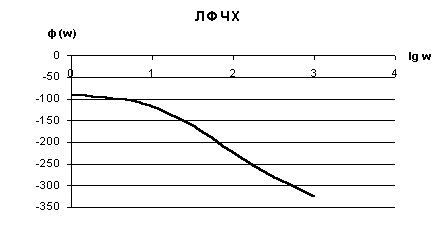

Рис. 4. ЛФЧХ розімкненої системи
6. Перехідний процес системи
Визначимо
закон зміни вихідної величини
замкненої системи при ступінчастій
задаючій функції
і нульових початкових умовах.
ПФ замкненої системи буде:
Визначимо корені знаменника. Для цього використаємо програму MathCAD2000.
Отже,
Оскільки р – оператор, то для переходу до оригіналу скористуємося теоремою розгортки:
де
- чисельник ПФ розімкненої системи;
- знаменник ПФ розімкненої системи.
Тоді оригінал може бути знайдений як
Далі,
виконуючи відповідні розрахунки,
отримаємо функцію перехідного процесу
в нашій системі:

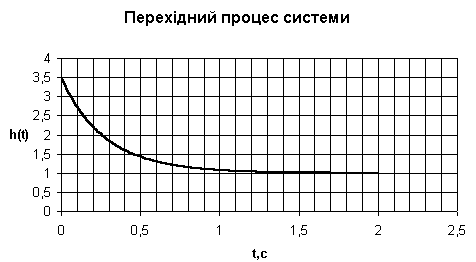

За допомогою програми Excel2000 побудуємо графік ПП:
7. Визначення якісних показників перехідного процесу
Оцінимо
різницю між максимальним значенням
перехідної характеристики та її
встановленим значенням
,
тобто визначимо перерегулювання:
Допущене
значення відхилення вибираємо
,
тоді час регулювання
.
8. Швидкісна похибка слідкуючої системи
У
слідкуючи системах з астатизмом першого
порядку швидкісна похибка з’являється
з постійною швидкістю. Максимальна
швидкість обертання об’єкта керування
.
Тоді швидкісна похибка буде дорівнювати:
9. Інструментальна похибка слідкуючої системи
Інструментальна похибка слідкуючої системи зумовлена нелінійностями статичних характеристик її функціональних елементів. Основними джерелами її появи в цифроаналоговій системі є: потенціометр зворотного зв’язку, АЦП і знижувальний редуктор.
Максимальна інструментальна похибка:
Середньоквадратична інструментальна похибка:
Література
Галай М.В. Теорія автоматичного керування: Навчальний посібник. – Полтава: Вид. “Полтава”, 1988.– 470 с.
Сборник задач по теории автоматического регулирования и управления / Под ред. В.А. Бесекерского – М.: Наука, 1978.– 588 с.
Попович М.Г., Ковальчук О.В. Теорія автоматичного керування: Підручник.–К.: Либідь, 1997.– 544 с.
Олейников В.А. Сборник задач и примеров по теории автоматического управления (оптимальное, экстремальное и программное управление) / Под ред. Фатеева А.В. – М.: Наука, 1959.– 324 с.
Галай М.В. Лінійні неперервні системи автоматичного керування.– Полтава: ПДТУ, 2001.– 140с.
Програма і методичні вказівки вивчення предмета “Теорія автоматичного керування” // М.В. Галай, М.І. Бреус – Полтава: ПДТУ, 1999.– 33 с.
