Лабораторная работа № 6
ИССЛЕДОВАНИЕ ИЗГИБА ТОНКОСТЕННОГО СТЕРЖНЯ
НЕЗАМКНУТОГО ПРОФИЛЯ
1. Цель работы
Ознакомиться с явлением закручивания тонкостенного стержня при поперечном изгибе.
Определить положение центра изгиба стержня.
Определить зависимость угла закручивания стержня от расстояния между центром изгиба и точкой приложения силы.
2. Схема установки
Установка (состоит из станины 2, на которой консольно закреплен швеллер 2. К свободному концу балки по оси симметрии профиля жестко закреплена рейка 3 с делениями. С помощью подвески 4 балка нагружается грузом 5. Перемещения свободного конца балки измеряются индикаторами часового типа 6, установленными на стойках 7, жестко закрепленных на станине 1.
3. Исходные данные
Е=2ˑ 105 МПа – модуль упругости материала;
Кg=10-6 – цена единицы дискретности прибора;
H=171 мм – расстояние между индикаторами часового типа;

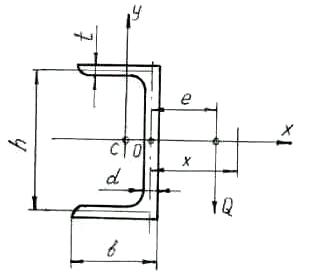

b=33 мм, e=12 мм, t=8 мм.
4. Таблица наблюдений
Расстояние x, мм |
Показания индикаторов |
Разность показаний Δлев – Δправ, мм |
, 10-3 рад |
|
Δлев, мм |
Δправ, мм |
|||
-40 |
|
|
|
|
-30 |
|
|
|
|
-20 |
|
|
|
|
-10 |
|
|
|
|
0 |
|
|
|
|
10 |
|
|
|
|
20 |
|
|
|
|
30 |
|
|
|
|
40 |
|
|
|
|
5. Расчётные формулы .
6. Зависимость φ(x)
7. Выводы _________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
