10. Уравновешивание масс в механизмах и машинах
10.1. Действие сил на фундамент. Условия уравновешивания
В общем случае в кинематических парах механизмов и машин возникают динамические усилия, переменные по величине и направлению. Через стойку они передаются на фундамент, вызывая дополнительные напряжения в отдельных звеньях, вибрацию и ухудшение условий работы. Чтобы этого избежать, необходимо рационально подобрать и расположить массы звеньев с условием полного или частичного гашения динамических усилий. Эта задача решается при уравновешивании.
Основными
динамическими составляющими при работе
любого механизма являются силы инерции,
которые, как правило, переменны по
величине и направлению. Это характерно
и для случаев, когда входное звено
вращается с постоянной угловой скоростью
(рис. 96). Все силы и моменты сил инерции
можно привести к главному вектору и
моменту относительно выбранной точки:
;
Полностью
уравновешенным считается механизм, в
котором
и
,
т.е. сила давления стойки на фундамент
остаётся постоянной при движении
звеньев.
Из
теоретической механики известно, что:
,
где
масса
всех подвижных звеньев;
ускорение
центра масс системы.
Следовательно,
для выполнения условия
необходимо, чтобы
.
Это
равносильно требованию постоянства
положения центра масс механизма
относительно стойки. Такое уравновешивание
называется статическим
или уравновешиванием
первого рода.
В этом случае используется метод
заменяющих (сосредоточенных) масс,
обладающих массой, центром масс и
моментом инерции
заменяемого твёрдого тела (звена) с
распределённой массой. Если поместить
начало системы координат в центр масс
системы, то условия эквивалентности
заменяемой и заменяющих масс запишутся
так:
;
;
;
,
т.е. в общем случае плоского звена необходимы четыре заменяющих массы. В частных случаях число заменяющих масс может быть сведено к двум. Например, для звена АВ (рис. 97) можно ограничиться частичной заменой его массы m дву-
м
я
массами m1
и m2,
учитывая условия:
;
.
Отсюда:
;
.
Для полного уравновешивания механизма необходимо выполнение обоих условий: ; , причём выполнение условия решается при
рис. 97 моментном (динамическом) уравновешивании, которое называется уравновешиванием второго рода.
10.2. Уравновешивание с помощью противовесов на звеньях механизма

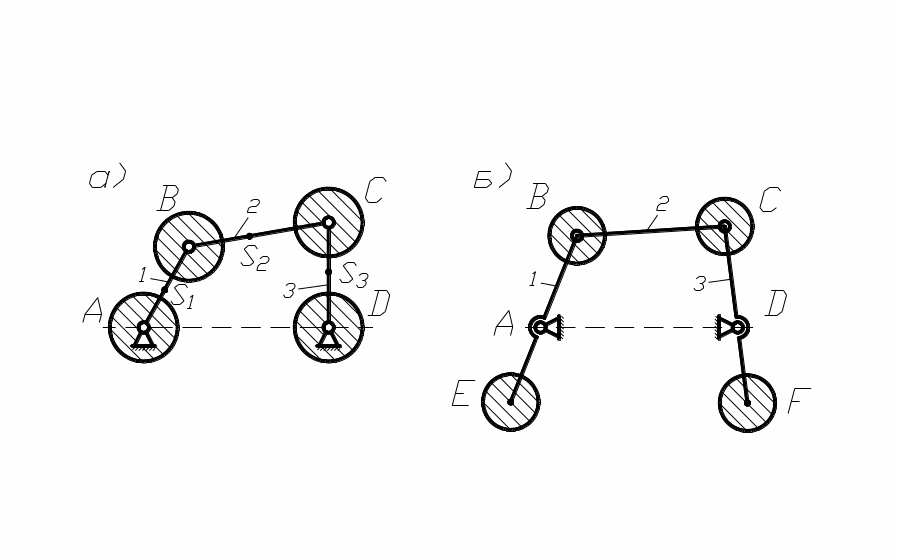

Рассмотрим последовательность статического уравновешивания на примере четырёхшарнирного механизма (рис. 98, а). Заменяем массы звеньев 1, 2, 3 сосредоточенными массами в точках A, B, C, D, причём в силу неподвижности точек A и D, массы, сосредоточенные в этих точках, можно не учитывать.
рис. 98
Приведённые массы в точках В и С равны:
;
.
Так как заменяющие массы mB и mC совершают вращательное движение, то для уравновешивания сил инерции необходимы противовесы с массами mЕ и mF, определяемыми из условий (рис. 98, б):
;
,
где, задавая длины противовесов, можно получить их массы и наоборот.
Рассмотрим
моментное уравновешивание на примере
четырёхшарнирного механизма. Его
приближённое моментное уравновешивание
можно осуществить после статического
уравновешивания, введя в схему механизма
два одинаковых дополнительных противовеса
(рис. 99),
соединённых
с зубчатыми колёсами “a”
и “b”.
Колесо “a”
жёстко связано с кривошипом 1 и вращается
с угловой скоростью
,
а равное ему колесо “b”
рис.
99 вращается с той же угловой
скоростью
,
но угловые координаты противовесов
отличаются на 1800,
поэтому момент пары сил инерции от
противовесов
равен
.
Подбирая положение точки E,
можно обеспечить направление
,
противоположное направлению
,
а массу противовесов
определяют из условия
=
.
