I

II

III

IV

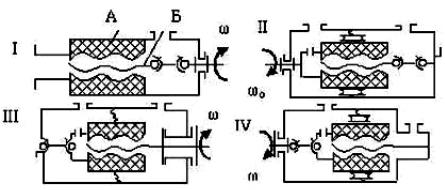

Рис. 8.18. Виды существующих компоновок ВЗД

На практике вариант компоновки II был использован французской фирмой Sch1umberger в двигателе Gerotor, а также в экспериментальном отечественном двигателе для стабилизации КНБК без вращения колонны бурильных труб.

В начале 1970-х гг. ВНИИБТ предложил конструкцию ВЗД с подвижным статором, кинематически аналогичную варианту III. От известных двигателей он отличается тем, что соединение подвижного статора и колонны бурильных труб выполнено в виде гибкой трубы. Компоновка забойного двигателя позволяет использовать в качестве гибкой трубы элемент бурильной колонны.

Вариант компоновки IV нашел применение в двигателе для отбора керна, в котором неподвижный полый ротор с располагающимся внутри него керноотборником соединен с колонной бурильных труб, а статор, совершающий планетарное движение, связан с бурголовкой посредством гибкой трубы.

Для осуществления рабочего процесса ВЗД Д. Ф. Балденко и М. Г. Бидманом предложена классификация винтовых героторных машин (конструктивных компоновок ВЗД), состоящая из четырех вариантов взаимодействия ротора и статора.

На рисунке 8.19 представлены кинематические схемы известных компоновок винтовых героторных машин. Варианты кинематических схем компоновок согласно рисунку 8.19 по элементам героторной машины приведены в таблице 8.6.

49

vk.com/club152685050 | vk.com/id446425943

Рис. 8.19. Кинематические схемы известных конструктивных компоновок винтовых героторных машин: I – с неподвижным наружным элементом и планетарно вращающимся внутренним; II – с вращающимся наружным элементом и внутренним элементом, ось которого совершает переносное движение; III – с наружным элементом, ось которого совершает переносное движение, и внутренним элементом, вращающимся вокруг своей оси; IV – с наружным элементом, совершающим планетарное движение, и внутренним неподвижным элементом

Таблица 8.6

Варианты кинематических схем компоновок по элементам героторной машины

Тип компо-

Наружный элемент А

Внутренний элемент Б

новки





I

Неподвижен, ось совпадает с осью

Совершает планетарное движе-



двигателя

ние вокруг оси элемента А

II

Вращается вокруг своей оси, совпа-

Ось элемента вращается вокруг



дающей с осью двигателя

оси элемента А

III

Ось элемента вращается вокруг оси

Вращается вокруг своей оси,



элемента Б

совпадающей с осью двигателя

IV

Совершает планетарное движение

Неподвижен, ось совпадает с



вокруг оси элемента Б

осью двигателя

Впервые по указанным кинематическим схемам винтовые объемные двигатели были испытаны в 1967–1969 годах. В начале 70-х годов начато их серийное производство.

8.7.1.Серийно выпускаемые ВЗД отечественного производства

Внашей стране работы по созданию ВЗД начались во ВНИИБТ, его пермском филиале, и продолжаются в настоящее время. Наиболее активно занимаются серийным выпуском объемных двигателей коллективы науч- но-производственных объединений: НПО «Буровая техника», ООО

«ВНИИБТ-Буровой инструмент», ОАО «Кунгурский машиностроительный завод», ООО «Радиус-Сервис».

50

vk.com/club152685050 | vk.com/id446425943

В таблице 8.7 представлены технические характеристики серийно выпускаемых ВЗД ООО «ВНИИБТ-Буровой инструмент».

Все российские двигатели имеют торговую марку (шифр) Д, лишь

ООО «Радиус-Сервис» прибавило к шифру окончание РС. Добавление к шифру Д другой буквы идентифицирует ВЗД по их назначению или особенностям характеристики.

Например, двигатели серии ДГ спроектированы для горизонтального бурения, ДВ – выполнены высокооборотными, ДР – двигатели с регулируемым искривленным переводником.

Таблица 8.7

Характеристики винтовых забойных двигателей

ООО «ВНИИБТ-Буровой инструмент»





Рабочий режим

Присоединитель-





Шифр

Рас-







ная резьба

Дли-

Мас-

двигателя

ход

частота

момент

перепад

к

к бу-

на,

са,



жид-

вращения

на валу,

давле-

долоту

рильной

мм

кг



кос-

вала,

кН∙м

ния,



колонне







ти,

об/мин



МПа











л/с















Д-60

2

396

0.14

7

З-42

З-42

3600

34

ДГ-60

2

360

0.08

3.5

З-42

З-42

3600

34

ДГ-75

3–5

156–264

0,5–0,7

6–10

З-66

З-66

3820

97

ДГ-76

3–5

156–264

0,5–0,7

6–10

З-66

З-66

4610

115

Д-85

4.8

144

0.5

5.6

З-66

З-66

3240

111

Д1-88

4.5–7

162–300

0.53–0.61

5.8–7

З-66

З-66

3240

110

ДО1-88

3–5

180–300

0.5–0.7

5.5–8

З-66

З-66

2930

100

ДГ-95

6–10

120–180

0.6–0.9

4–5

З-76

З-76

2640

108

ДГ1-95

6–10

170–280

0.55–0.75

4.5–6

З-76

З-76

2270

78

Д-105

6–12

80–160

0.8–1.3

3.5–5.5

З-76

З-88

5570

196

Д1-105

6–10

156–228

0.9–1.6

5–8

З-76

З-88

3770

180

ДГ-105М

6–10

144–240

0.6–1

4–7

З-76

З-88

2355

120

Д-106

6–12

72–144

1,5–3,0

5–10

З-76

З-88

4220

220

ДО-106

4–12

30–90

1,2–3,2

3–8

З-76

З-88

5245

270

ДР-106

6–12

114–222

1,3–2,6

6–12

З-76

З-88

5245

280

ДГ-108

6–12

78–150

0,8–1,3

3,5–5,5

З-76

З-88

2565

286

ДК-108.1

3–6

18–42

2,0–2,7

5,5–7,5

З-76

З-88

5000

290

ДК-108.2

6–12

78–150

0,8–1,3

3,5–5,5

З-76

З-88

3000

290

ДК-108.3

6–12

120–240

0,5–0,8

3,0–5,0

З-76

З-88

3000

290

Д1-127

12–20

108–180

3–4,5

6–12

З-88

З-101

5800

400

ДР-127

12–20

108–180

3–4,5

6–12

З-88

З-101

5800

405

ДГ1-127

12–20

108–180

3–4,5

6–12

З-88

З-101

4830

360

ДГР-127

12–20

108–180

3–4,5

6–12

З-88

З-101

4830

370

Д1-145

15–20

120–180

3–4.5

7–9

З-88

З-117

4670

418

Д-155

24–30

126–162

3,0–4,0

6,5–7,5

З-117

З-117

4870

432

ДГ-155

24–30

126–162

3,0–4,0

6,5–7,5

З-117

З-117

4330

432

















51

vk.com/club152685050 | vk.com/id446425943

ДРУ-172

25–35

78–108

4,5–5,0

4,5–7,0

З-117

З-147

5135

750

ДОТ1-

25–35

78–108

4,5–5,0

4,5–7,0

З-117

З-147

4955

750

172Ш

















ДВ-172

25–35

150–240

5,5–7,0

9,0–12,0

З-117

З-147

6160

750

УДГС2-

25–35

78–108

4,5–5,0

4,5–7,0

З-117

З-147

5133

750

172Ш

















Д5-172

25–35

90–116

5,2–7

5–7

З-117

З-147

5650

610

Д5-172М

25–35

90–116

7–9

6–9

З-117

З-147

5830

770

ДГ1-172

25–35

120–210

4–5,5

7–9,5

З-117

З-147

3870

455

ДГ-176М

25–35

90–120

7–9

6–9

З-117

З-147

5315

750

ДР-176М

25–35

90–120

7–9

6–9

З-117

З-147

5330

780

ДЗ-176

25–35

90–120

9–12

8–11

З-117

З-147

6440

910

ДВ-176

25–35

150–240

5,5–7

8–12

З-117

З-147

5835

754

Д2-195

25–35

90–114

5.2–7

5–7

З-117

З-171

5330

890

5-195

25–35

90–120

7–9

6–9

З-117

З-171

6000

1030

ДГ-195

25–35

90–120

7–9

6–9

З-117

З-171

6870

1300

Д4-195

25–35

108–144

6–8

8–10

З-117

З-147

6000

1030

Д4-195М

25–35

108–144

8–10

9–12

З-117

З-147

6840

1060

ДЗ-195

25–35

90–120

9–11

8–11

З-117

З-171

6840

1135

ДВ-195

25–35

150–240

5,5–7

8–12

З-117

З-171

6375

1080

ДОТ-195

25–35

90–114

5,2–7,0

4,3–6,7

З-117

З-171

6550

1100

Д1-240

30–50

72–132

10–14

6–8

З-152

З-171

6985

1660

ДО-240

30–50

72–132

10–14

6–8

З-152

З-171

7280

1860

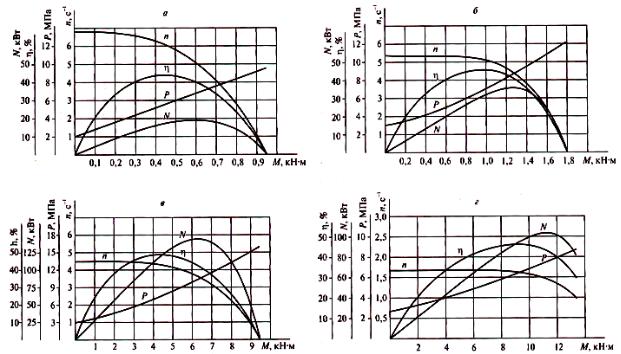

Рис. 8.20. Энергетические характеристики двигателей

ООО «ВНИИБТ-Буровой инструмент»:

а) Д1-88 (Q = 7 л/с); б) Д1-105 (Q = 10 л/с); в) ДВ-172 (Q = 32 л/с); г) Д1-240 (Q = 32 л/с)

52

vk.com/club152685050 | vk.com/id446425943

Двигатели компании ООО «ВНИИБТ-Буровой инструмент» обладают повышенными энергетическими характеристиками (рис. 8.6). Например, момент двигателя ДВ-172 в оптимальном режиме его работы составляет от 6,0 до 7,0 кН∙м. С данными показателями возможно создание (поддержание) осевой нагрузки на долото при использовании любых типов моментоёмкого породоразрушающего инструмента до 120 кН.

Одной из вышеперечисленных компаний, занимающей лидирующие позиции в области конструирования и серийного выпуска ВЗД, является

ООО «Радиус-Сервис» (РС). Их двигатели имеют широкий диапазон эксплуатации – это касается как бурения скважин малого диаметра, так и бурения скважин, имеющих сложный профиль. Их отличительной особенностью является надежность, увеличенный моторесурс рабочих органов (до 300 часов), а также хорошая управляемость двигателей. В компании выпускают двигатели ДРУ2-106РС, ДРУЗ-127РС, ДРУ1-195 РС, Д-172РС, ДРУ172РС, ДРУ-176РС, ДОШ-172РС. В таблице 8.8 кратко представлены технические характеристики серийно выпускаемых двигателей РС.

53

54

Таблица 8.8

Технические характеристики двигателей РС

Шифр

Диаметр,

Длина,

Масса,

Кинематическое

Длина

Присоединительные

Диаметр

Расход

Частота

Перепад

Крутящий

Макс.



м

м

кг

отношение

обкладки

резьбы



долот,

жидкости,

вращения,

давления,

момент,

угол











статора,







мм

л/с

об/мин

МПа

кН∙м

перекоса,











к трубам



к до-











мм













градус















лоту











1

2

3

4

5

6

7



8

9

10

11

12

13

14

ДРУ-

63

3,1

75

3:4

1800

З-53



З-53

73,0–

1–3

150–450

4,0

0,2

2,5

63РС

















98,4











ДР-

106

6,7

410

6:7

4000

З-88



З-76

120,6–

6–12

90–180

5,4

1,95

2,5

106РС

















149,2











ДР-

120

6,8

510

6:7

4000

З-88



З-76

139,7–

10–20

125–250

5,8

2,5

2,5

120РС

















158,7











ДР-

127

5,48

430

6:7

3000

З-101



З-88

149,2–

12–20

170–280

2,9

1,1

3,0

127РС

















177,8











ДРУ-

176

6,96

870

9:10

3400

З-147



З-117

215,9–

25–35

95–140

6,0

10,0

2,5

172РС

















244,5











ДР-

195

6,7

1150

9:10

3000

З-147



З-117

215,9–

25–35

85–120

5,3

7,8

2,5

195РС

















265,9











ДР-

240

11,8

3000

5:6

5000

З-177



З-152

269,9

35–75

125–190

7,5

19

2,0

240РС





























com/id446425943.vk | com/club152685050.vk

48

vk.com/club152685050 | vk.com/id446425943

Из таблицы 8.8 видно, что двигатели РС могут использоваться для бурения скважин диаметром от 73,0 до 270 мм и обладают достаточно высокими крутящими моментами (для ДРУ-176) от 4,0 до 7,0 кН∙м.

На рисунке 8.21 представлены компоновки с двигателями РС.

а

б

в

г

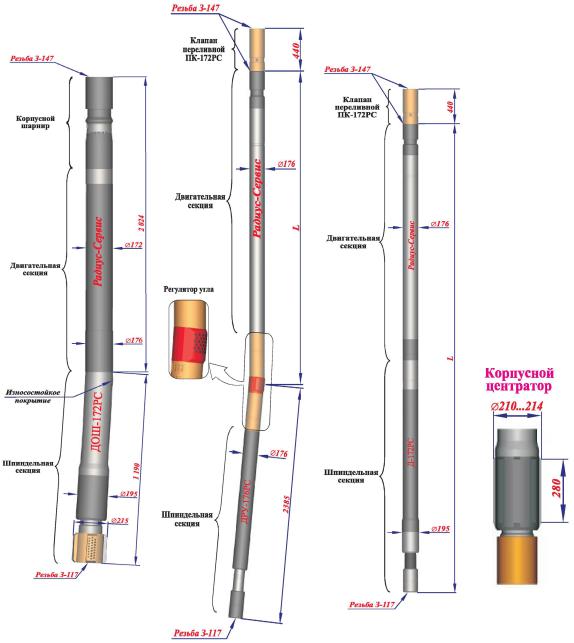

Рис. 8.21. Двигатели ДОШ-172РС (а), ДРУ-176РС (б), ДРУ-172РС (в), корпусный центратор (г)

На рис. 8.22 а, б, в, г представлены энергетические характеристики ДРУ172РС и ДРУ-176РС.

Большинство буровых предприятий осуществляют углубление скважин под эксплуатационную колонну с применением двигателей Д-172РСи ДРУ-176РС.

49

55



vk.com/club152685050 | vk.com/id446425943

- 25 л/с - 30 л/с - 35 л/с

- 25 л/с

а

б

- 25 л/с - 30 л/с - 35 л/с

- 25 л/с

в

г

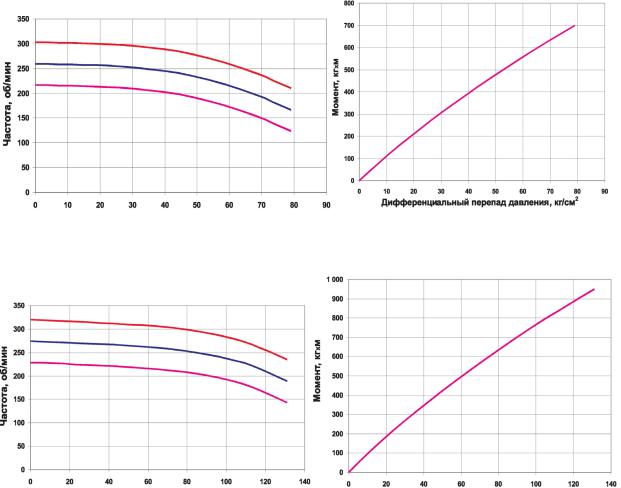

Рис. 8.22. Зависимостьчастотывращенияикрутящегомоментаотдифференциального перепададавления: а, б– двигательной секции PV 172.4.39 (разностьмежду перепадамидавления«долотонадзабоем– долотоподнагрузкой»);

в, г– двигательной секции RS 176.6.28

Ранее было отмечено, что по сравнению с другими ВЗД они имеют достаточно высокий моторесурс (до 200 часов) и хорошую управляемость в процессе бурения искривленных участков скважин, т.к. укомплектованы двигательными секциями

срабочими парами PV Fluid и специальными твердосплавными радиальными опорамившпиндельной секции, атакже регулируемымпереводникомдляискривления скважины с диапазоном углов от 0°15' до 1°00'. Двигатели могут эксплуатироваться

сиспользованием промывочной жидкости плотностью от 800 до 1600 кг/м3 при забойнойтемпературевинтервалахуглубленияскважиныдо120 °С.

Также в нашей стране серийным выпуском ВЗД занимается ОАО «Кунгурский машзавод». Он производит широкий спектр гидравлических забойных двигателей (ГЗД), в том числе винтовых забойных двигателей и турбобуров в диапазоне 76-240 мм для вертикального, наклонно направленного и горизонтального бурения, проведения ремонтно-восстановительных работ.

Технические характеристики двигателей Кунгурского завода представлена в таблице 8.9.

56

50

Таблица 8.9

Технические характеристики двигателей Кунгурского завода

Шифр

Диаметр,

Длина,

Масса,

Кинематическое

Длина

Присоединительные

Диаметр

Расход

Частота

Перепад

Крутящий

Макс.



м

м

кг

отношение

обкладки

резьбы

долот,

жидкости,

вращения,

давления,

момент,

угол











статора,

к трубам



к долоту

мм

л/с

об/мин

МПа

кН∙м

перекоса,























мм

















градус

1

2

3

4

5

6

7



8

9

10

11

12

13

14

ДУ-106Р

106

4,8

255

7:8

2000

З-88



З-76

120,6–

6–12

80–160

4,0–6,5

1,5–3,0

2,5



















151,0











ДУ1-127

127

5,5

375

9:10

2000

З-101



З-88

151,0–

7–9

175–230

7,0–9,0

2,9–3,3

2,5



















165,1











ДУ-172

172

3,4

440

9:10

1200

З-147



З-117

139,7–

10–20

125–250

5,8

2,5–5,0

3,0



















158,7











ДУ-195Р

195

7,6

1220

9:10

2400

З-117



З-117

190,5–

25–35

80–120

4,5–7,0

4,5–6,0

3,0



















215,9











ДУ-240Р

240

8,1

2035

7:8

3000

З-177



З-177

269,9–

30–50

70–135

6,0–8,0

10–14

3,0



















311,1











com/id446425943.vk | com/club152685050.vk

57

vk.com/club152685050 | vk.com/id446425943

Выпускаемые заводом двигатели также обладают достаточно высокими энергетическими характеристиками (для ДУ-172 – от 4,0 до 6,0 кН∙м) и моторесурсом до 160 часов, при этом применение современного комплекса высокопроизводительного оборудования (горизонтальная ванна хромирования УГ-6) позволяет увеличить срок службы ВЗД до 200 часов за счет получения качественного гальванического хромового покрытия на сложных пространственных поверхностях (роторах ВЗД и сердечниках пресс-форм). Однако внедрение новых технологий (динамичное хромирование в протоке, комбинированное покрытие) роторов является лишь частичным решением задачи, направленной на увеличение срока службы ВЗД, т.к. основной износ РО приходится на эластомер статора ВГМ.

Предприятиями, опытно-конструктивными объединениями продолжается совершенствование ВЗД. Разрабатываются многофункциональные двигатели ДК-108, комплектующиеся взаимозаменяемыми винтовыми парами различных параметров, позволяющих изменять частоту вращения от 20 до 230 об/мин. Они предназначены для выполнения самых разных специальных работ в бурящихся и ремонтирующихся скважинах. Разрабатывается также малогабаритный двигатель типа Д-48 для работ внутри НКТ на гибких непрерывных трубах диаметром 38-42 мм. Ведутся также работы, направленные на повышение работоспособности ВЗД, за счет:

снижения удельного контактного давления в паре трения роторстатор путём увеличения площади контакта многозаходных винтовых поверхностей;

износостойкости резиновой обкладки статора за счёт применения новых высококачественных сортов резины;

износостойкости поверхности стального ротора путём освоения технологии нанесения твёрдых покрытий (наиболее перспективной следует считать технологию диффузионного хромоборирования).

Следует также обратить внимание на улучшение качества очистки буровых растворов и снижение коррозионной агрессивности. Существенное увеличение долговечности рабочих органов, а также совершенствование узлов ВЗД позволило бы повысить энергетические характеристики объемных машин и эффективность бурения скважин.

8.7.2.Зарубежные серийно выпускаемые объемные двигатели

За рубежом объемные двигатели различных модификаций выпускают около 20 машиностроительных компаний. Среди них Baker Hughes, Halliburton, Schlumberger, Weatherford и др. Каждая фирма-изготовитель имеет свою торговую марку. Так, фирма Baker Hughes выпускает двигате-

ли под торговыми марками: NaviDrill; Ultra; X-treme; SchlumbergerAnadrill и Power Pak; Halliburton-Sperry Drill и GeoForce; Weatherford-Red Head. В то же время при всём многообразии типоразмеров зарубежных ВЗД их рабочие пары, за небольшим исключением, изготавливаются
