Часть 4: Тестирование и отладка системы мониторинга состояний ду соз
Для тестирования и отладки систем мониторинга состояния были использованы следующие средства:
- imitator.exe - применялся, для проверки работоспособности разработанной системы.
- An.exe – применялся, для просмотра состояния базы данных.
Для проверки работоспособности разработанной схемы, необходимо запустить исполнительную среду. Проведем тестирование одного из параметров (ДХА). Допустимый диапазон значений для данного параметра от 670 до <1340 .

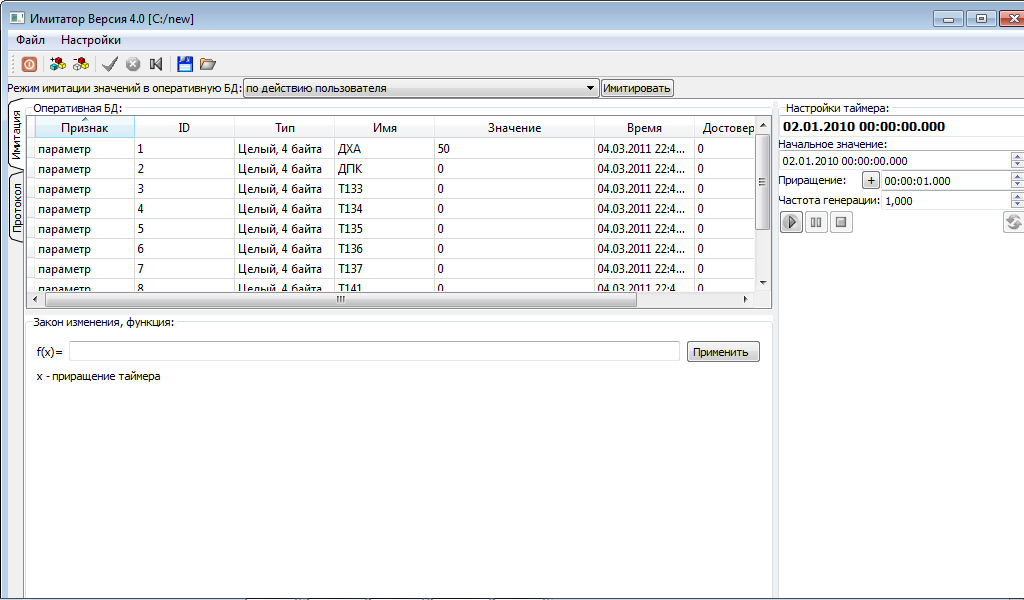

Запускаем imitator.exe, окно приведено на рис 7.
Рисунок 7 – окно имитатора.
Во вкладке имитация добавляем наши параметры, прописываем для них значения и жмем имитировать.
Вывод
В ходе проделанной работы нами была имитирована схема работы ВО ТМИ, разработана база знаний, созданы параметры, проведен ряд тестов. Выполнение работы происходило посредствам программы – АПИД.
№ п/п |
параметр |
название параметра |
единицы изм. |
значение |
вид |
примечание |
сообщение |
1 |
1ЭО |
|
Сигнальный |
0 |
|
Характеризует закрытие (1) - открытие (0) клапана 1Э |
|
|
|
|
|
1 |
|
|
|
2 |
2ЭО |
|
Сигнальный |
0 |
|
Характеризует закрытие (1) - открытие (0) клапана 2Э |
|
|
|
|
|
1 |
|
|
|
3 |
BA1Э |
Автоматика выключена |
Сигнальный |
0 |
|
Характеризует включение - выключение автоматики для левого квадрата |
|
|
|
Автоматика включена |
|
1 |
|
|
|
4 |
BA2Э |
Автоматика выключена |
Сигнальный |
0 |
|
Характеризует включение - выключение автоматики для правого квадрата |
|
|
|
Автоматика включена |
|
1 |
|
|
|
5 |
OД1BT |
|
Сигнальный |
0 |
|
Характеризует «вентилятор 1» работает (1) - не работает (0) |
Если после значения 1 появился 0 - «Отказ вентилятора 1» |
|
|
|
|
1 |
|
|
|
6 |
OД2BT |
|
Сигнальный |
0 |
|
Характеризует «вентилятор 2» работает (1) - не работает (0) |
Если Т134 > 35,5°С и 0 - «Отказ вентилятора 2» |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
Если оба параметра ОД1ВТ и ОД2ВТ - 0 -»Отказ вентиляторов ПК» |
|
|
|
|
|
|
|
|
7 |
ДХА |
Давление в контуре охлаждения |
мм.рт.ст |
>670 <1340 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При значении <670 - «Давление в ПК меньше нормы» |
8 |
ДПК |
Давление в контуре охлаждения |
мм.рт.ст |
>600 <900 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При значении <600 - «Давление в ПК меньше нормы» |
9 |
T133 |
Температура у вентилятора |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При значении <0 - «Температура в ПК меньше нормы» При значении >40 - «Температура в ПК больше нормы» |
10 |
T134 |
Температура у вентилятора |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При попадании в допуск «Тепловой режим ПК в норме» При значении <0 - «Температура в ПК меньше нормы» При значении >40 - «Температура в ПК больше нормы» |
11 |
T135 |
Температура |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При значении <0 - «Температура в ПК меньше нормы» При значении >40 - «Температура в ПК больше нормы» |
12 |
T136 |
Температура |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
При значении <0 - «Температура в ПК меньше нормы» При значении >40 - «Температура в ПК больше нормы» |
13 |
T137 |
Температура |
градус С |
20 -40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
|
14 |
T141 |
Температура |
градус С |
(-10) - (+50) |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
|
15 |
T151 |
Температура |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
|
16 |
T152 |
Температура |
градус С |
0 - 40 |
При выходе за диапазон цвет текста - красный и кнопка - красный фон |
|
|
|
|
|
|
|
|
Т134 >30,5°С и 1ЭО– «0» или Т134 < 22,5°С и 1ЭО– «1» |
Отказ автоматики клапана 1 |
|
|
|
|
|
|
Т134 >30,5°С и 2ЭО– «0» или Т134 < 22,5°С и 2ЭО– «1» |
Отказ автоматики клапана 2 |
Перечень анализируемых параметров, алгоритмов анализа и цветовой раскраски мнемосхемы БС СТР РБ 11С861
