ЛЕКЦИЯ 6. Импульсные широкополосные усилители. Коррекция низких и высоких частот в усилителях.
1. Переходная характеристика импульсного усилителя.
2. Искажение импульсов в схеме при отсутствии коррекции.
3. Коррекция низких и высоких частот в усилителях.
4. Расчет характеристик выходного каскада в области верхних частот (или малых времен)
5. Расчет характеристик каскада в области нижних частот (или больших времен)
1. Переходная характеристика импульсного усилителя.
Для идеального:
Для реального:
При усилении импульсного сигнала искажения состоят в следующем:
1) Искажения в области малых времен: 0<t<<н
Искажения состоят в том, что нарастание перепада напряжения происходит не мгновенно, а с затягиванием во времени.
Это затягивание определяется величиной В.
Чем меньше В, тем меньше длительность фронта перепада напряжения.
2) Искажения в области больших времен:
(t>>В)
Состоят в том, что вместо постоянного сигнала на выходе мы получаем сигнал спадающий по величине во времени.
н – характеризует скорость спада.
При усилении одиночного импульса наблюдаются следующие искажения:
2. Искажение импульсов в схеме при отсутствии коррекции.
tф=t0,9-t0,1=2,9В=2,2/В
Искажение оценивается:
А) длительностьЮ фронта:
tф (tу) , время, за которое выходной сигнал изменяется от уровня 0,1 до уровня 0,9 от своего установившегося значения.
Б) спадОМ плоской вершины:
*180%=(tи/н)*100%
3. Коррекция низких и высоких частот в усилителях
3.1. Коррекция низких частот в усилителях
Для усиления импульсных сигналов обычно используют усилители с RC связью, в которых для расширения диапазона усиливаемых частот применяют специальные меры, т.е. вводят специальные элементы – проводят коррекцию АЧХ.
Коррекция АЧХ осуществляется следующими способами:
Путем введения частотно-зависимых сопротивлений в коллекторную цепь.
Путем введения частотно-зависимых обратных связей.

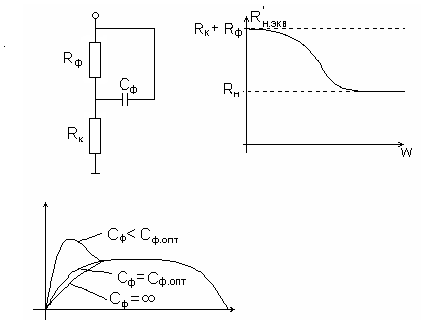

Частотная коррекция в области низких частот с использованием частотно-зависимого сопротивления коллекторной цепи.
Rф,Cф – расширяют диапазон усиливаемых частот.
Оптимально подобранные элементы коррекции низких частот не должны давать выброса АЧХ.
3.2. Расчет высокочастотной коррекции в резистивном усилительном каскаде
В случаях, когда простые резистивные усилительные каскады не способны обеспечить равномерное усиление в широкой полосе частот, для расширения полосы применяют следующие меры:
— вводят специальные корректирующие элементы с тем, чтобы уменьшить изменение усиления при изменении частоты;
— выбирают активные элементы с большой площадью усиления и малыми значениями входных и выходных емкостей.
Для осуществления коррекции АЧХ в области верхних частот существуют различные способы. При одном из способов последовательно с нагрузкой в коллекторную цепь биполярного транзистора включают индуктивность.

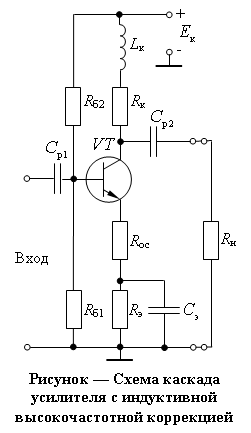

Схема индуктивной высокочастотной коррекции
Корректирующая индуктивность Lк увеличивает индуктивное сопротивление на высоких частотах, что компенсирует уменьшение усиления за счет шунтирующего действия емкости:
Сэкв=Свых+Смонт+Сн,
где Cвых=CкS0rб — выходная емкость каскада; Смонт — емкость монтажа и Сн — емкость нагрузки.
Индуктивность Lк, емкость Сэкв и сопротивление Rн образуют контур с сопротивлением потерь Rн.
Значение корректирующей индуктивность Lк выбирают равным:
,
где — постоянная времени в области верхних частот резистивного каскада.
Далее определяют постоянную времени в области верхних частот откорректированного усилителя:
и находят величину верхней граничной частоты усилителя со схемой ВЧ коррекции:
.
При расчете коррекции для промежуточного каскада в качестве сопротивления Rн следует взять входное сопротивление Rвх последующего каскада.
Существует оптимальное значение индуктивности:
Lк опт= Сэкв RнQ2 ,
где Q — значение добротности контура.
Е сли выбрать значении добротности контура равным , то при сохранении монотонности АЧХ верхняя граничная частота увеличится в 1,7 раза.
В случае отсутствия реактивности нагрузки для коррекции искажений АЧХ,
вносимых транзистором на ВЧ, можно ввести эмиттерную коррекцию.
Схема каскада усилителя с эмиттерной коррекцией изображена на рисунке 4.6. Для осуществления этого типа коррекции к сопротивлению обратной связи подключается конденсатор обратной связи Сос.
П
Коэффициент усиления с учетом ООС :
,
где А — глубина ООС:
Расчет сопротивления рассмотрен РАНЕЕ.
Далее следует определить оптимальное значение постоянной времени цепи:
.
Значение задается в самом начале расчета усилителя при распределении частотных искажений в области ВЧ по каскадам.
Далее определяется коэффициент
где коэффициент n определяется при известной входной ёмкости каскада Cвх :
n = (K0 RосCвх)/τв.
Окончательно следует уточнить значение верхней частоты корректированного каскада:
.
Если полученное значение получилась больше требуемой, то искажения, вносимые каскадом будут не более заданных.
Значение емкости конденсатора в цепи обратной связи определится как
.
При расчете каскада следует учесть, что введение данной ООС увеличивает входное сопротивление усилителя и уменьшает входную емкость в А раз.
