Тепловой расчет и подбор испарителя
При расчете определяют площадь теплопередающей поверхности и объемный расход хладагента.
Площадь передающей поверхности:
(5.7)
где Qо- холодопроизводительность (для тепловых насосов тепло-производительность), Вт; k – коэффициент теплопередачи испарителя, Вт/(м2·К), принимаем по таблице 1; θm – средний логарифмический напор между теплопередающими средами, оС
Таблица 2 - Коэффициенты теплопередачи испарителей
k, Вт/(м2 • К) qf, Вт/м2
Панельные 580—700 2900—3500
Кожухотрубные аммиачные* 465—525 2320—2620
Фреоновые* 230—350 1150—1750
* Относится к наружной поверхности.
В кожухотрубных и кожухозмеевиковых испарителях θm (°С) определяют по формуле среднего логарифмического температурного напора:
(5.8)
в панельных и вообще во всех испарителях с мешалкой
(5.9)
где tн1 — температура рассола, входящего в испаритель, °С; tн2 — температура рассола, выходящего из испарителя; t0 — температура кипения хладагента, °С.
Расход циркулирующего рассола определяют из условия:
(5.10)
где ср — теплоемкость рассола при рабочей температуре рассола, кДж/(кг • К); mp — массовый расход рассола, кг/с;
(5.11)
Объемный расход циркулирующего рассола (м3/с)
(5.12)
где рр — плотность рассола, кг/м3; ср и рр — определяют по приложениям 23-26 в зависимости от концентрации и рабочей температуры рассола.
По площади теплопередающей поверхности подбирают испаритель (приложение 21, 22), а по объемному расходу рассола - рассольный насос по приложению 27.
Переохладитель представляет собой противоточный теплообменный аппарат из двойных труб («труба в трубе»), в котором хладагент охлаждается ниже температуры конденсации за счет охлаждающей воды, движущейся противотоком по внутренним трубкам. Переохлаждение жидкости перед регулирующим клапаном увеличивает холодопроизводительность машины. Переохладители, как самостоятельные аппараты, применяют в основном в стационарных аммиачных холодильных установках.
Переохлаждение жидкого хладона осуществляется в регенеративных теплообменниках за счет перегрева паров, идущих из испарителя в компрессор. Перегрев пара улучшает объемные и энергетические характеристики работы хладоновой холодильной машины.
По конструктивному исполнению теплообменники делят на двухтрубные и кожухозмеевиковые.
Двухтрубные («труба в трубе»), змеевиковые и прямые теплообменники изготовляют из медных труб. Пар движется в межтрубном пространстве, а жидкость - по внутренней трубе.

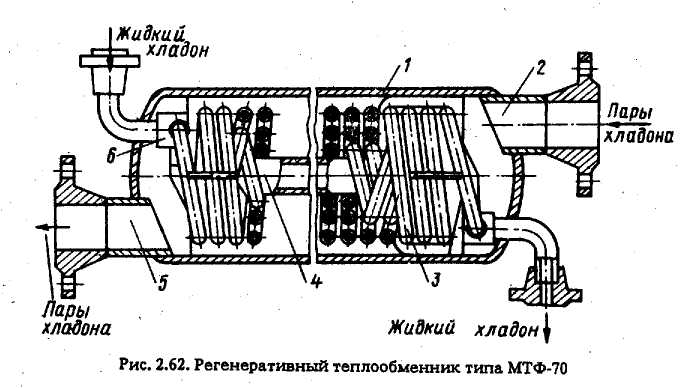

В кожухозмеевиковом теплообменнике (рис. 5.9) жидкость проходит по внутреннему тройному змеевику 3, а пар хладона из испарителя поступает по трубе 2 в кожух 1 и проходит по межзмеевиковому пространству противотоком. Пар, омывая змеевики и переохлаждая жидкий хладон, перегревается и по трубе 5 поступает в компрессор. На входе и выходе жидкости из кожуха установлены коллекторы 6, к которым присоединены жидкостные патрубки теплообменника. Для увеличения скорости обдува змеевиков внутри наименьшего змеевика установлен вытеснитель 4.
Рисунок 5.9 – Регенеративный теплообменник типа МТФ-70
