4 Требования к оформлению отчета

Отчет должен содержать:

1. титульный лист;

2. название и цель работы;

3. характеристики приборов;

4. таблицы и результаты измерений и вычислений;

5. выводы.

5 Контрольные вопросы

5.1 Какие измерения называют прямыми?

5.2 В чем состоит отличие косвенных измерений от прямых?

5.3 Покажите на графике нормального закона распределения погрешностей выводы по работе.

5.4 Дайте определение систематической и случайной погрешностей?

5.5 В каком виде записывается результат измерений? Сколько форм записи результатов измерений Вы знаете?

5.6 Как влияет точность измерительных приборов на нахождение достоверного значения измеряемой величины?

5.7 Дайте определение среднеквадратического отклонения результата наблюдений.

5.8 Дайте понятие доверительного интервала и доверительной вероятности.

5.9 Как определяется коэффициент Стьюдента?

5.10 Как связаны между собой понятия точность прибора и точность измерения этим прибором?

Лабораторная работа № 3 косвенные методЫ измерения индуктивности

1 Цель работы: освоение косвенных методов измерения индуктивности:

• с помощью амперметра и вольтметра;

• с помощью амперметра, вольтметра и ваттметра.

2 Краткие теоретические сведения

2.1 Метод амперметра и вольтметра

Данный метод применяется для приближенного определения индуктивности катушек. При этом необходимо, чтобы напряжение было синусоидальным, а частота переменного тока была равна частоте, при которой будет работать катушка индуктивности.

Для измерения индуктивности собирают схему (рисунок 3.1):

- на постоянном токе (рисунок 3.1, а), по которой определяют активное сопротивление катушки;

- на переменном токе (рисунок 3.1, б), по которой определяют полное сопротивление катушки.

а)

б)

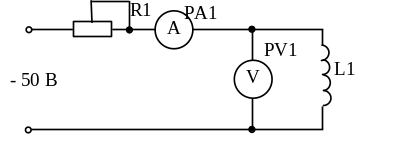

Рисунок 3.1 Схема измерения индуктивности методом амперметра и вольтметра:

а – на постоянном токе; б – на переменном токе

В схеме, питаемой от источника постоянного тока, (рисунок 3.1, а) измеряют напряжение U и ток I и вычисляют активное сопротивление по формуле

R = U/I, (3.1)

где R – активное сопротивление, Ом;

U – напряжение, В;

I – ток, А.

В схеме, питаемой от источника переменного тока, (рисунок 3.1, б) измеряют напряжение U и ток I и определяют полное сопротивление индуктивной катушки по формуле

Z = U/I, (3.2)

где Z  полное сопротивление индуктивной катушки, Ом;

U – напряжение, В;

I – ток, А.

Используя формулу для полного сопротивления индуктивной катушки, выраженного через R и X_L

, (3.3)

определяют индуктивное сопротивление катушки

. (3.4)

С другой стороны индуктивное сопротивление можно определить через частоту питающей сети и коэффициент самоиндукции L по формуле

X_L = ·L = 2·f·L, (3.5)

где X_L  индуктивное сопротивление, Ом;

L – индуктивность катушки, Гн;

  круговая частота питающей сети, с^-1;

f – частота питающей сети, Гц.

Зная X_L и частоту тока f, вычисляют L:

L = .
