МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ
РЕСПУБЛИКИ БЕЛАРУСЬ
Главное управление образования, науки и кадров
Учреждение образования
"Буда-Кошелевский государственный аграрно-технический колледж"
Протокол № от 2011 г.
Председатель_______/в.Г.Байдак /
Дисциплина: "Сельскохозяйственные машины"
Специальность: 2-74 06 01 «Техническое обеспечение процессов сельскохозяйственного производства»
Лабораторная работа №8
ТЕМА: Установка технологических параметров специальной сеялки.
ЦЕЛЬ: Выполнить операции по подготовке к работе специальной сеялки.
ВРЕМЯ: 2 часа.
МЕСТО ВЫПОЛНЕНИЯ РАБОТЫ: лаборатория «Сельскохозяйственные машины».
Дидактическое и методическое обеспечение: сеялка СТВ-12, инструмент.
г. Буда-Кошелево,
2011
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОТЫ.
1. Внеурочная подготовка
1.1 Повторить материал по теме работы:
-общее устройство сеялки СТВ-12;
-способы и средства регулирования нормы высева семян;
1.2 Подготовить отчет к выполнению работы.
2. Порядок выполнения работы
2.1 Допуск к выполнению работы.
2.2 Изучить правила ТБ при выполнении работы (инструкция №61).
2.3 На сеялке СТВ-12 определить способы регулирования нормы высева семян. Осмотреть приводные редуктора, произвести смену передаточного отношения.
2.4 Снять боковую крышку крайнего высевающего аппарата, произвести замену высевающего диска путем его отворачивания с вала.
2.5 Выполнить регулировку глубины посева семян передним и задним опорными колесами.
2.6 Определить порядок переоборудования сеялки для посева семян кукурузы.
3. Защита практической работы и сдача рабочего места.
Контрольные вопросы.
-Назовите способы посева свеклы, кукурузы и овощей.
-Какие сменные диски применяются в высевающих аппаратах СТВ-12?
-Назовите тип сошников СТВ-12.
Содержание отчета
Выполнить схему посевной секции СТВ-12В.
Описать регулировку сеялки на норму высева.
Литература
А.В. Клочков, Н.В.Чайчиц, В.П.Буяшов Сельскохозяйственные машины. – Мн.: Ураджай, 1997. Стр.142 – 165;201 –202.
А.Н. Устинов Машины для посева и посадки сельскохозяйственных культур. – М.: Агропромиздат, 1989. Стр.63-77.
В.Е. Комаристов Сельскохозяйственные машины. – М.: Колос, 1984
4. А. Г. Рыбалко. Сельскохозяйственные машины.- М.: Колос, 1992.
5. А.С. Добышев, В.Р. Петровец. Сельскохозяйственные машины.- Мн.: Ураджай, 1998. Дополнительная литература: заводские инструкции по эксплуатации сеялок.
Разработал преподаватель _________________ В.А.Николаев
Методические указания
Сеялка точного высева СТВ-12 является унифицированной машиной, предназначенной для посева семян следующих культур: кукуруза, конские бобы, крупная фасоль, горох, люпин, подсолнух, соя, дражированные семена свеклы и другие семена с минимальным размером 2,5 мм. Такие возможности осуществляются за счет замены сменных высевающих дисков, сошников, регулируемых параметров сеялки (глубина заделки семян, ширина междурядий, давление в системе и др.)
Рабочая скорость сеялки не более 8 км/час в зависимости от качества обработки поля и интервала в ряду между семенами.
Сеялка навесная оборудуется сцепкой автоматической СА-1.01, агрегатируется с тракторами классов 1,4 и 2,0 с независимым приводом ВОМ и частотой его вращения 1000 мин-1.

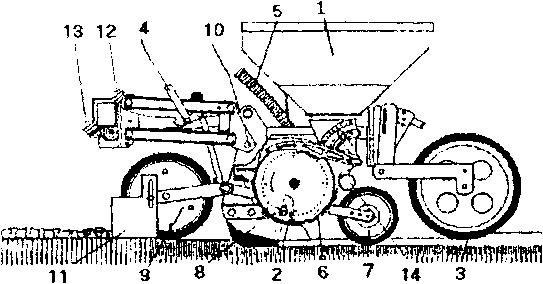

1-бункер на 28 л., 2-высевающий аппарат, 3-заднее прикатывающее колесо с кронштейном регулировки глубины заделки семян, 4-подъемное устройство, 5-всасывающий шланг, 6-загортач, 7-средний прикатывающий ролик, 8-сошник, 9-передний прикатывающий ролик с ручкой регулировки глубины, 10-промежуточный кронштейн, 11-выравниватель.
Рисунок 1- Детали высевающей секции для посева свеклы.
Сеялка представляет собой навесную машину, состоящую из рамы, бункеров, ходовой части с приводными колесами и механизмов привода высевающих аппаратов, привода вентилятора с карданным валом, двух дисковых гидрофицированных маркеров, параллелограмных подвесок с высевающими аппаратами, вентилятора. Высевающая секция для посева свеклы показана на рисунке 1.
Сошники для сева кукурузы и свеклы снабжены сменными износостойкими чугунными клиньями.

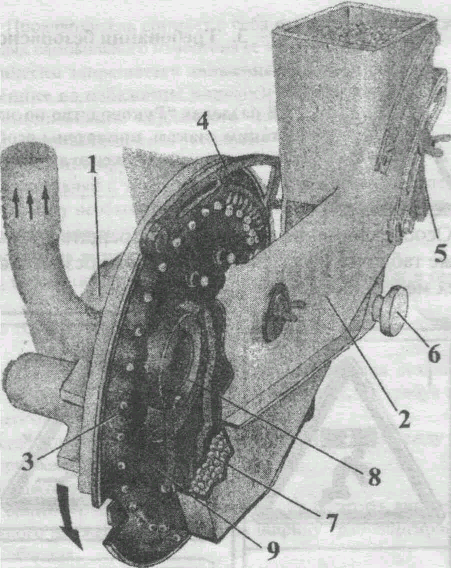

Высевающий аппарат состоит из: сборного корпуса 1 (рис.3), полукорпуса с горловиной 2, высевающего диска 3, под которым находится вакуумная камера 9, сбрасывателя 4, указателя положения сбрасывателя 5, обоймы 8, с установленным на нем роликом-отсекателем.
На корпусе 1 находится патрубок, через который в высевающем аппарате вентилятором создается вакуум. Посевной материал, находящийся в зерновой камере 7, присасывается к отверстиям в высевающем диске 3. Сбрасыватель 4 распределяет семена на высевающем диске, т.е. по одному на каждое отверстие. При вращении высевающего диска 3 отверстия в нем перекрываются роликом-отсекателем, установленным на обойме 8 (рис.2), и зерно свободно падает, попадая во внутреннюю полость сошника 8 и 7 ( рис. 1)
Рисунок 2 - Высевающий аппарат и ролик-отсекатель.
Высевающие аппараты приводятся в действие ходовой частью сеялки с приводными колесами, через механизм привода высевающих аппаратов, состоящих из шестигранных валов, разрывных муфт и приводных цепей.
Средний прикатывающий ролик 7 (рис.1) прижимает семена ко дну борозды, тем самым они укладываются на влагопроводимый слой почвы. Это способствует более быстрому и гарантированному появлению всходов на сухих почвах.
Загортач семян 6 (рис.1) находится между сошником и прикатывающим роликом и регулируется пружиной. Он служит для нанесения достаточного слоя почвы на уложенные в грунт семена.
Заднее прикатывающее колесо служит для прикрытия семян. Обрезиненное заднее прикатывающее колесо используется для легких почв.
Коническое заднее прикатывающее колесо поставляется по специальному заказу. Оно особенно хорошо пригодно, благодаря своей форме, для вязких почв. Его след по борозде можно регулировать в зависимости от вида семян. Так при севе свеклы и других мелкосеменных культур прикатывающие колеса сдвигаются, при севе кукурузы, наоборот, раздвигаются до 20 мм.
