1.3.Скважина с частичным вскрытием.

Данная модель исходит из допущения, что

скважина эксплуатируется из перфорированного интервала, имеющего меньший размер, чем дренируемый интервал.

В теории, после ВСС, начальный отклик может быть радиальным в перфорированном интервале скважины. Это даст возможность определить гидропроводность в призабойной части скважины. На практике данный режим потока часто маскируется объемом ствола. Вторым режимом будет сферический или полусферический приток и на производной Бурдэ кривая будет с уклоном -0,5. И последним

режимом потока будет радиальный, когда сигнал дойдет уже до кровли и подошвы пласта.

vk.com/club152685050 | vk.com/id446425943

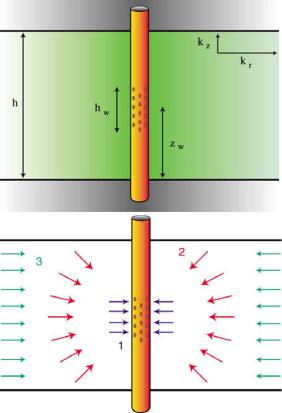

Рисунок 11 – а-схематическое изображение скважины с частичным вскрытием; б-режимы

потока присутствующие в данном типе скважины

vk.com/club152685050 | vk.com/id446425943

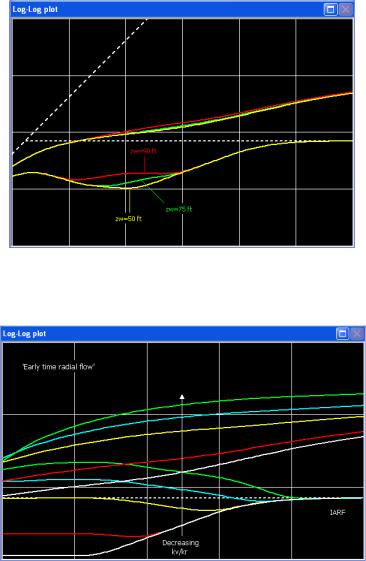

Рисунок 12 – Типичные графики для скважины с частичным вскрытием

1.4.Горизонтальные скважины.

Горизонтальные скважины - это без

сомнения мечта инженера-технолога. А для

инженера, пытающегося провести анализ на неустановившихся режимах фильтрации по данным о горизонтальных скважинах они своего рода кошмар. Кошмар пошел в начале 1990-х

годов, когда первые решения для горизонтальных скважин были интегрированы в программную оболочку РТА. Вскоре обнаружилось, что скважины, производящие заданный теорией

vk.com/club152685050 | vk.com/id446425943

хрестоматийный отклик, являют собой меньшинство.

Причина постфактум достаточно очевидна: реально гораздо сложнее моделирования. Имея дело с вертикальными скважинами, мы совершаем какие-то ошибки, но по вертикальным скважинам

имеет место грандиозный и приятный эффект усреднения, поэтому отклик оказывается ближе к тому, что предсказывается теорией. Иными словами, нам с самого начала посчастливилось, когда мы взяли упрощенные модели и бесконечно действующее радиальное течение, и это сработало. С горизонтальными скважинами удача от нас отвернулась, поскольку отклик весьма чувствителен к нашим исходным допущениям, касается ли это однородности пласта, участка эффективной добычи горизонтальной скважины, геометрии скважины (первое правило горизонтальной скважины гласит - скважина не

является горизонтальной) или поведения многофазного потока в стволе скважины.

vk.com/club152685050 | vk.com/id446425943

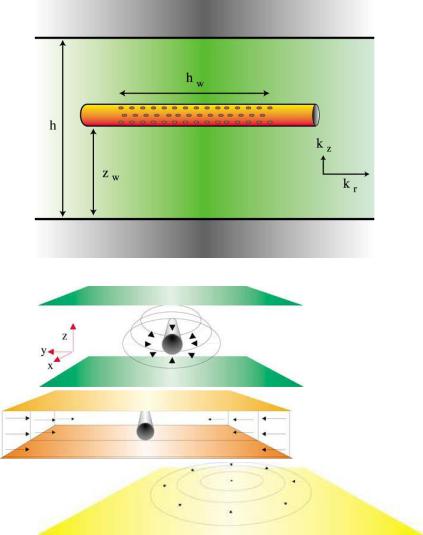

Рисунок 13 – Модель горизонтальной скважины

Рисунок 14 – Режимы течения к горизонтальному стволу

vk.com/club152685050 | vk.com/id446425943

При относительно высокой вертикальной проницаемости геометрический скин-фактор будет

отрицательным, а вторым режимом потока будет линейное течение между верхней и нижней границами. Производные Бурдэ будут следовать половинному единичному уклону.

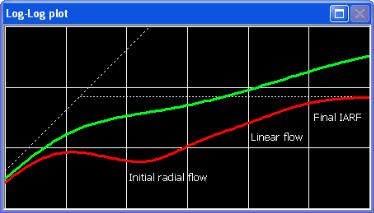

Рисунок 15 – Поведение КВД горизонтальной скважины

Смотреть «в лоб» горизонтальной скважины -

эквивалентно тому, что смотреть «вниз» в вертикальную скважину. Первым режимом потока после ВСС в вертикальной скважине является радиальное течение, и горизонтальной скважины касается то же самое. Однако из-за анизотропии

течение в приствольной части скважины не носит характер круговорота, поскольку в вертикальном

vk.com/club152685050 | vk.com/id446425943

направлении движение как правило распространяется медленнее. Если бы коллектор был полностью изотропен во всех направлениях, тогда движение вокруг горизонтальной скважины было бы идеально радиальным.

Если скважина находится ближе к той или иной границе, то сначала произойдет удвоение производной, как если бы был виден сброс в вертикальной скважине, прежде чем вторая граница приведет к линейному течению.

Если верхняя или нижняя граница представлена газовой шапкой или водоносным горизонтом, то скважина вероятно будет располагаться ближе к другой, непроницаемой (непроводящей) границе. В данном случае опять произойдет удвоение производной, аналогично отклику «сброса» в вертикальной скважине, после чего появится отклик постоянного давления. В каждом случае удвоение производной не обязательно проходит полный цикл развития до наступления следующего режима потока, будь то граница постоянного давления или линейного течения.

vk.com/club152685050 | vk.com/id446425943

1.5.Наклонно-направленные скважины Как и горизонтальные скважины, наклонно-

направленные предназначены для увеличения продуктивности путем максимального расширения контакта с пластом-коллектором.

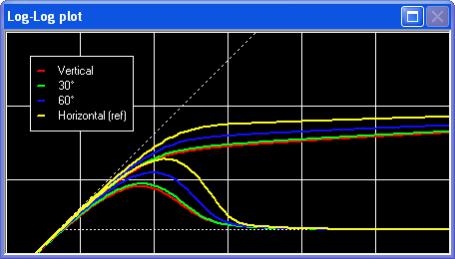

Рисунок 18 – Влияние угла наклона на КВД в билогарифме
