4.4 Эскизная компоновка редуктора
а
)
б)

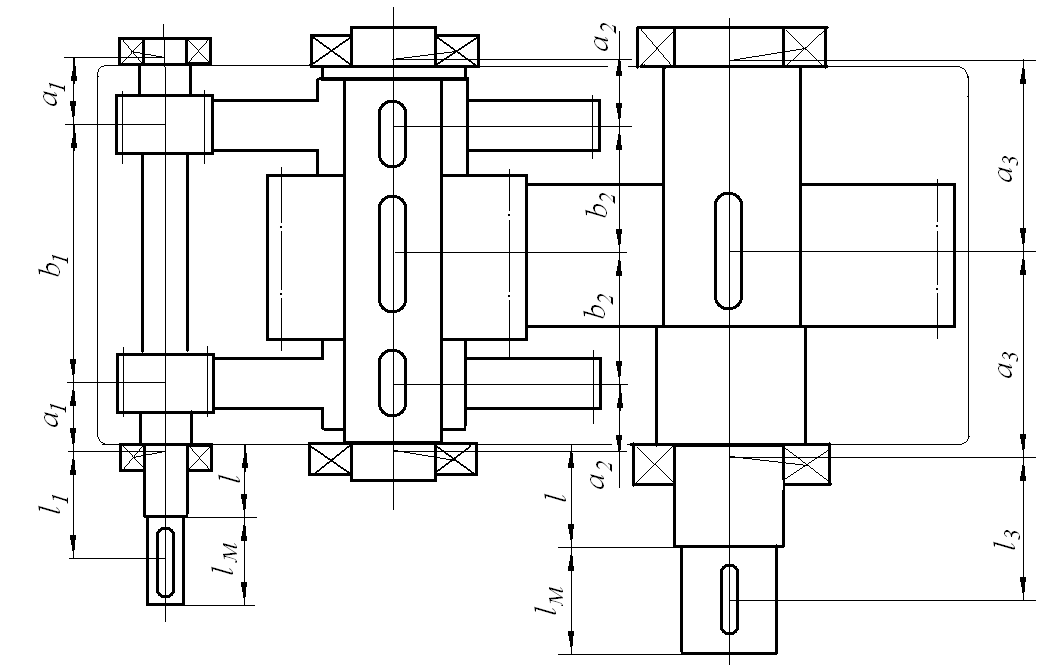

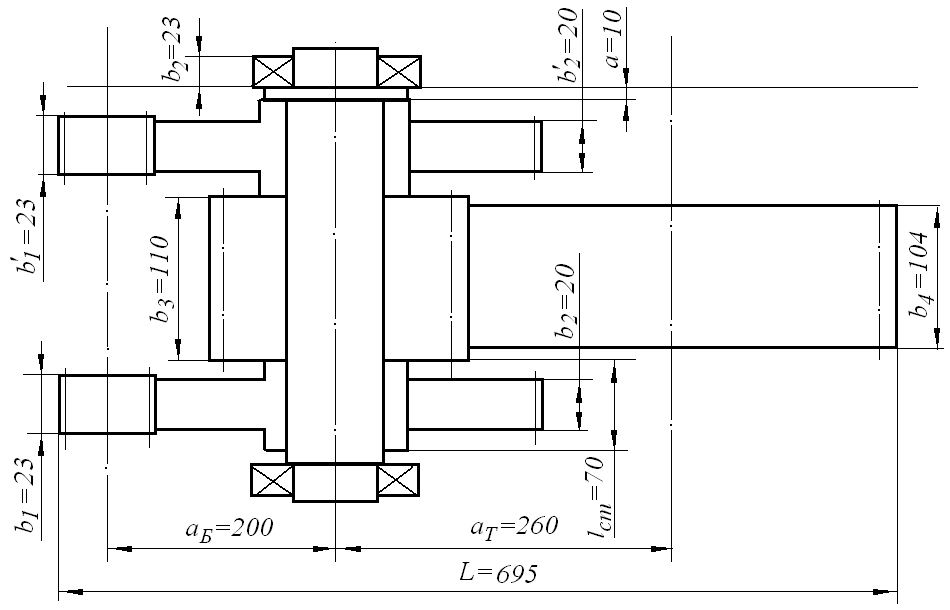

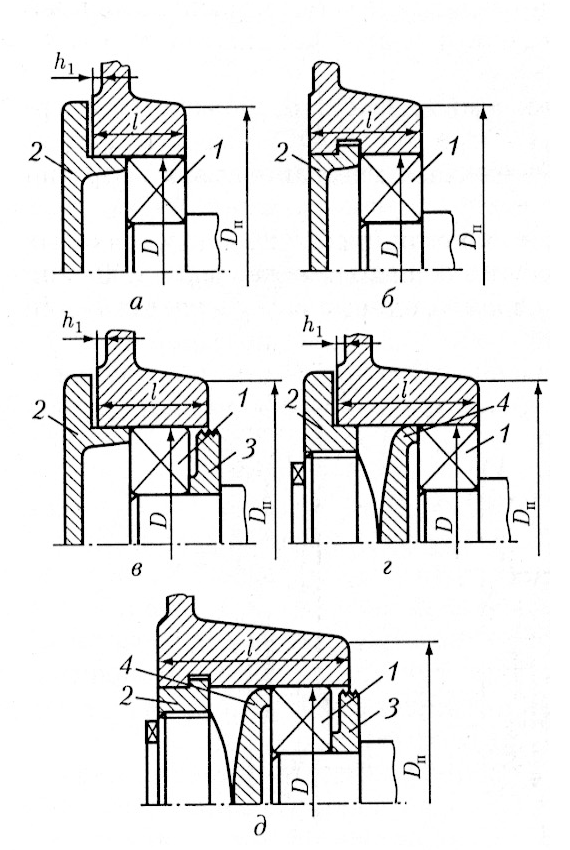

Рисунок 6 – Этапы эскизного проектирования редуктора
При эскизной компоновке предварительно принимаются:
- длина посадочного
конца вала
;
- длина промежуточного
участка
:
быстроходного вала цилиндрической передачи
;
тихоходного вала цилиндрической передачи
;
быстроходного вала конической передачи
.

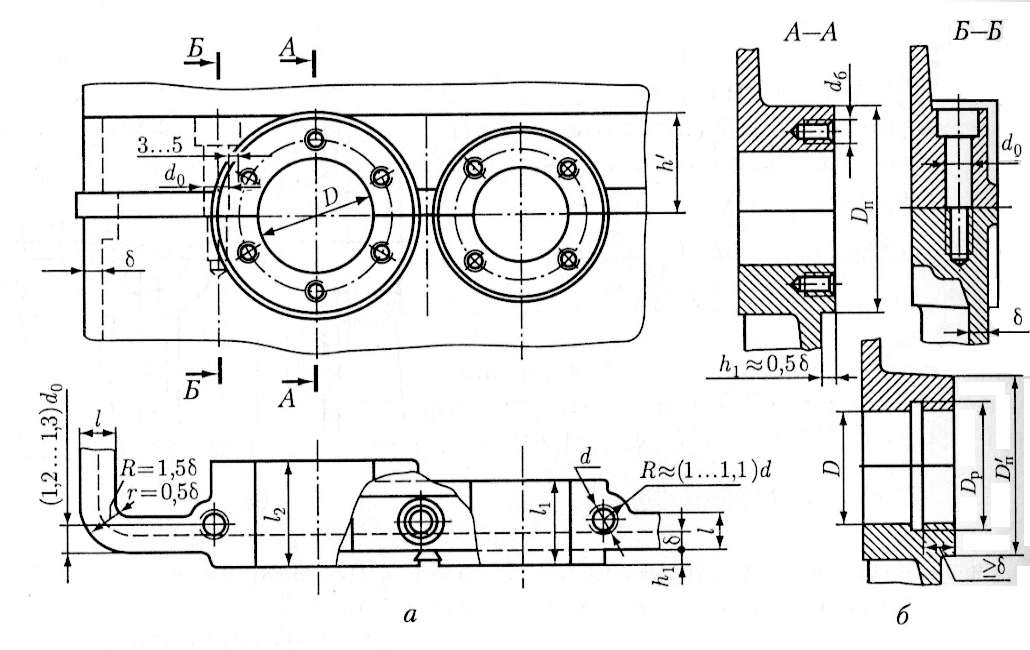

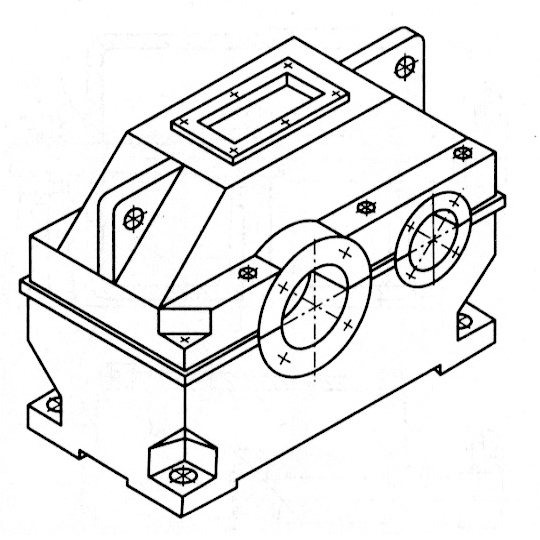

Для соединения крышки с корпусом применяют болты с наружной шестигранной головкой или, предпочтительнее, винты с цилиндрической головкой и внутренним шестигранником.

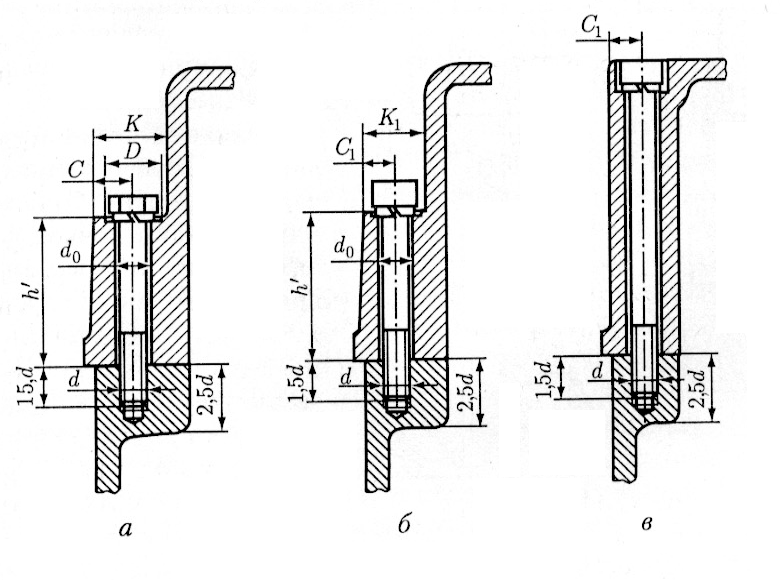

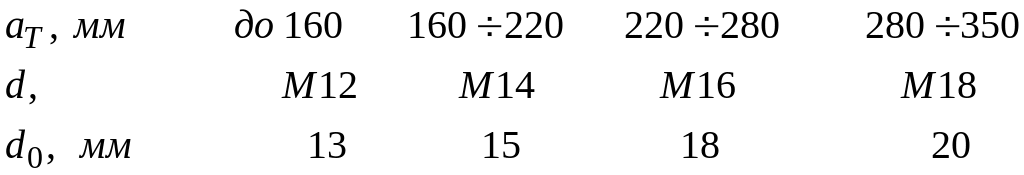

В зависимости от межосевого расстояния выбираем болты (рисунок 7):
М16.

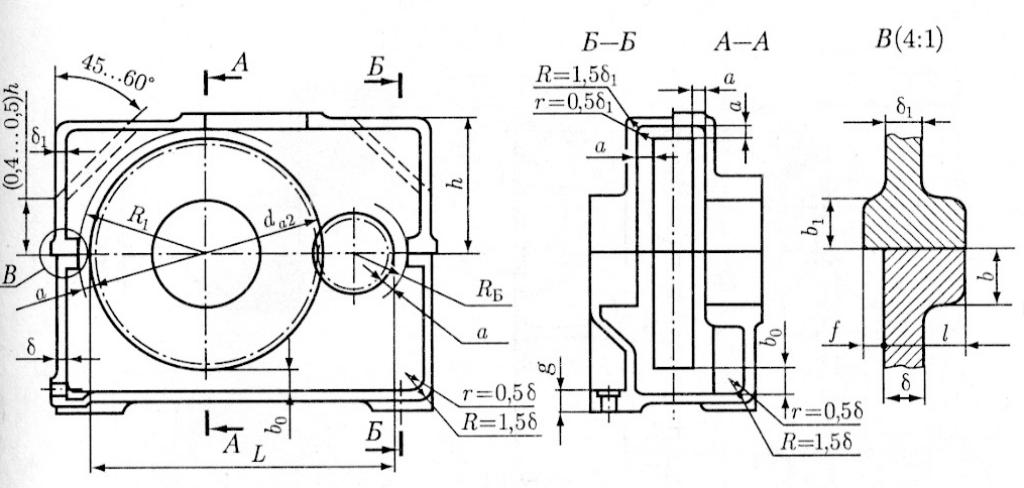

Толщину стенки корпуса редуктора рекомендуется определять по формуле [3]:
,
где
-
вращающий момент на тихоходном валу,
.
