6.2. Расчёт норматива расхода углекислого газа

Норматив расхода углекислого газа определяется по формуле:

(6.2)

где q_оз – расход газа по ротаметру, л/мин (табл.6.1); t_о – основное время сварки 1 м шва на заданных режимах, мин.

Основное время сварки одного метра шва для полуавтоматической сварки можно определить по формуле:

, (6.3)

- 7 -

где V_п – скорость подачи проволоки, м/ч (расчет см. [6]); F_н – площадь наплавленного металла, мм²; F_э - площадь поперечного сечения электрода, мм²; -коэффициент потерь на угар и разбрызгивание (в зависимости от режима сварки может составлять от 5 до 12%). Для расчетов принимаем =7 % [6].

Для автоматической сварки в защитных газах плавящимся или неплавящимся электродом основное время сварки одного метра, шва определяет по формуле: (6.4)

где V_св - скорость сварки, м/ч.

Таблица 6.1

Ориентировочный расход углекислого газа

Диаметр проволоки, мм	0,5 - 0,8	1,0 - 1,4	1,6 – 2,0	2,5 – 3,0
Расход газа, л/мин, qоз	5-8	8-16	15-20	20-30

При расчете нормы расхода защитного газа необходимо учесть дополнительный расход газа Н_доп на продувку газом шлангов перед началом сварки, настройку режимов сварки, защиту расплавленного металласварочной ванны после гашения дуги:

(6.5)

где t_доп - время на дополнительный расход газа, которое не зависит от скорости сварки и длины шва, мин.

При сварке плавящимся электродом t_доп  0,05 мин., а при сварке не плавящимся электродом t_доп  0,2 мин.

Норматив расхода при сварке коротких швов (не более 50 мм) следует умножить на поправочный коэффициент 1,2.

Расход углекислого газа определяется в кг жидкой углекислоты, исходя из следующих данных: при испарении 1 кг жидкой углекислоты образуется 506,8 л углекислого газа.

7. Расчет расхода сварочных материалов при сварке в среде инертных газов

Сварка в среде инертных газов выполняется плавящимся и неплавящимся электродами. Основными материалами при сварке в среде инертных газов являются: присадочная проволока, вольфрамовые электроды и инертные газы.

- 8-

12. Список использованных источников

1. Юрьев В.П. Сварочное пособие по нормированию материалов и электроэнергии для сварочной техники. М.: Машиностроение, 1972.

2. Панащенко Н.И. и др. Совершенствование нормирования расхода электродов /Автоматическая сварка, 1977, №2.

3. Общемашиностроительные нормативы времени на ручную электродуговую сварку, М.: Экономика, 1989.

4. Электроды для дуговой сварки и наплавки. Каталог. Киев: Наукова думка, 1967.

5. Панащенко Н.И. и др. Нормирования расхода электродов для дуговой сварки. Киев: Наукова думка, 1978.

6. Щёкин В.А., Моисеенко В.П. Методическое руководство по расчету и выбору параметров режима сварки плавящимся электродом в защитных газах - Ростов-на-Дону: РИСХМ. 1981.- 28 с.

Приложение I

Пример расчёта норм расхода сварочных материалов

при сварке штучными электродами

Задание: Рассчитать норму расхода электродов на ручную дуговую сварку стойки.

Исходные данные:

Материал стойки Ст. 3, толщина металла 6 мм. Шов односторонний тавровый, катет шва 6 мм. Длина шва l_ш = 540 мм. Сварка в монтажных условиях, положение шва - вертикальное. Электрод марка СМ-II.

1. Площадь поперечного сечения шва (см. Приложение 3)

2. Масса наплавленного металла м шва

3. Для электрода CM-II коэффициент расхода электродов на 1 кг наплавленного металла K_э = 1,7 (Приложение 2 [4]).

Коэффициент, учитывающий положение шва в пространстве для вертикального положения: К_р = 1,1 (табл. 4.1).

Коэффициент K_о для электрода длиной 400 мм составляет 1,4 (табл.4.2).

- 13 -

(9.4)

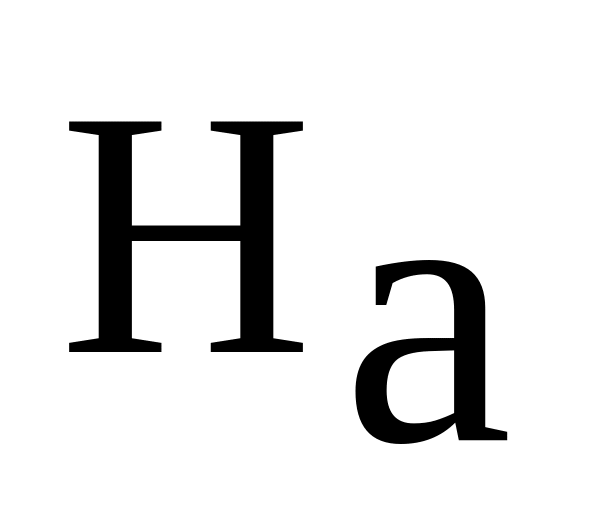

где - норма расхода аргона на изделие, л .
