5.2. Расчёт норматива расхода флюсов

Норматив расхода флюса для сварки 1 м шва определяется, исходя из его расхода на образование шлаковой корки и потерь на распыление при сварке, и может быть рассчитан по формуле:

(5.2)

где Н_ф - норматив расхода флюса на 1 м шва, кг; К_ф - коэффициент потерь и отходов флюса.

На основе опытно-производственных данных коэффициент потерь и отходов флюса при сварке принимается:

- 6 -

Приложение 2 (продолжение)

1	2	3	4

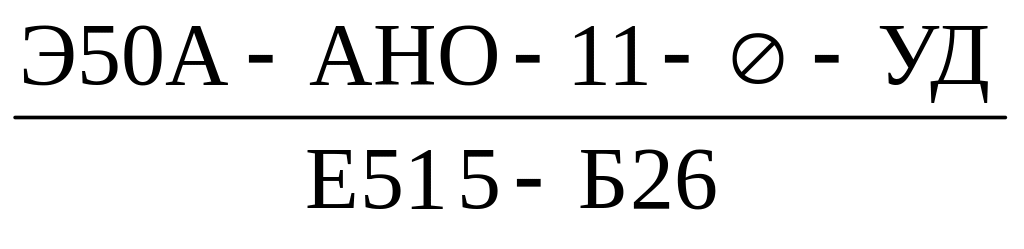

АНО-11		9,5	1,5
СК2-50		9,5	1,6

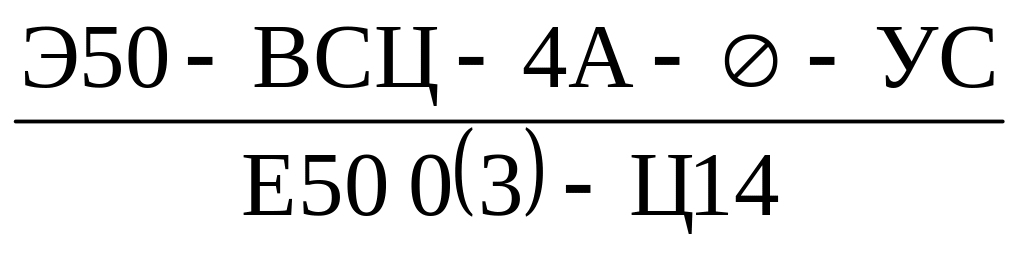

ВСЦ-4А		9,5	1,4
УОНИИ-13/55У		10	1,6
ВСЦ-60		10	1,5

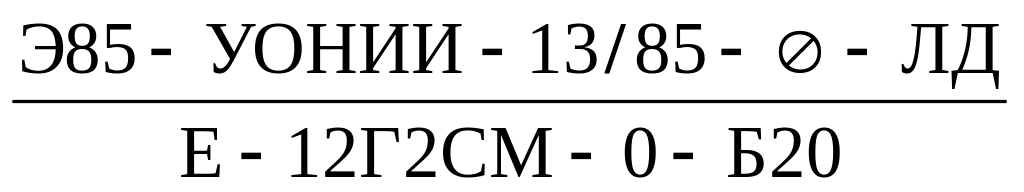

УОНИИ-13/85		10	1,6
НИАТ-3М		9,5	1,6
ОЗШ-1		8,5	1,4

Приложение 3

- 15 -

Норматив расхода электродов:

, кг

4. Норма расхода электродов на сварку шва длиной 540 мм:

, кг

Приложение 2

Характеристики электродов для сварки

углеродистых и низколегированных сталей

Марка электрода	Условное обозначение по ГОСТ 9466 и ГОСТ 9467	, г/А·ч	Расход на 1 кг наплавленного метала, кг
1	2	3	4

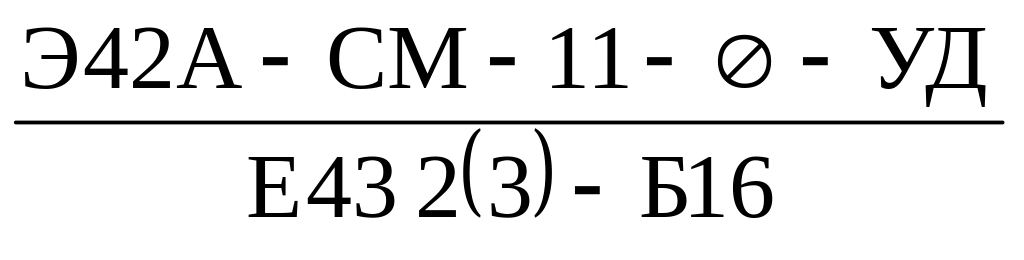

CM-II .		10	1,7

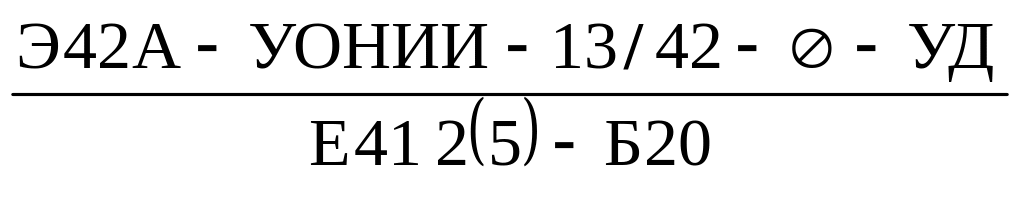

УОНИИ-13/45		8.5	1,5
AHО-5		11	1,6

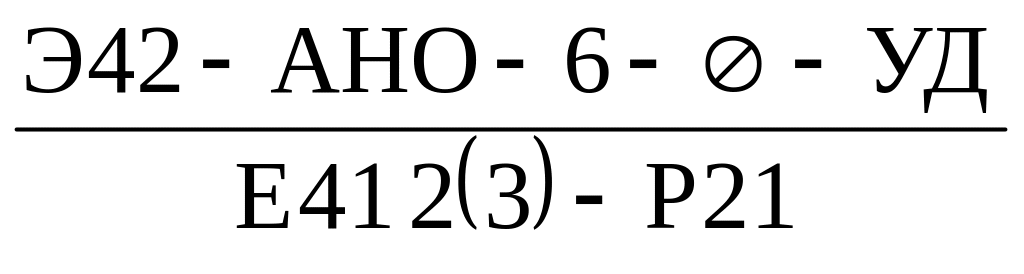

AHO-6		10	1,7
ОЗС-2З		8,5	1,6
ВСЦ-4		9,5	1,5
ОМА-2		8	1,7
АНО-4		8,5	1,6
OЗС-1		9	1,6
УОНИИ-13/55		9	1,5

- 14 -

К_ф = 1,2 - при сварке без флюсоудерживающих приспособлений;

К_ф = 1,35 - при сварке на флюсовой подушке;

К_ф = 1,3 - при сварке на флюсомедной подкладке.

6. Расчет расхода материалов при сварке

ПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ В СРЕДЕ УГЛЕКИСЛОГО ГАЗА

При автоматической и механизированной сварке в среде углекислого газа нормированию подлежат, расход сварочной проволоки и расход углекислого газа.

6.1. Расчет норматива расхода сварочной проволоки

Норматив расхода сварочной проволоки на 1 м шва определяется по номинальным конструктивным размерам шва, массе наплавленного металла с учетом потерь и отходов и рассчитывается по формуле:

(6.1)

где Н_n - норматив расхода сварочной проволоки на I м шва, кг; К_n - коэффициент перехода, учитывающий технологические потери (на угар и разбрызгивание) и отходы проволоки при сварке.

Сумма всех технологических отходов и потерь сварочной проволоки при сварке плавящимся электродом в среде углекислого газа составляет около I0% от массы наплавленного металла. Таким образом, коэффициент перехода К_n = 1,1.

Расход электродной проволоки на сварку прерывистыми швами, прихватками, а также при положениях швов, отличных от нижнего, рассчитывать по методике, описанной в разделе 4.
