4.2 Варианты заданий
Вариант 1
Исходные данные:
– конструктивная схема – с продольным расположением ригелей;
– количество этажей – 2;
– высота этажа – 3,3 м;
– сечение колонн 300×300 мм.
Рисунок 4.27 –Задание для выполнения
Вариант 2
Исходные данные:
– конструктивная схема – с поперечным расположением ригелей;
– количество этажей – 2;
– высота этажа – 3,6 м;
– сечение колонн 400×400 мм.
Рисунок 4.28 – Задание для выполнения
Список литературы
1 ГОСТ 21.501-93. Правила выполнения архитектурно-строительных рабочих чертежей.
2 Буга, П. Г. Гражданские, промышленные и сельскохозяйственные здания: учебник для средних специальных учебных заведений. / П. Г. Буга. – 4-е изд., стереот. – М. : Альянс, 2008. – 351 с. : ил.
3 Шерешевский, И. А. Конструирование гражданских зданий: учебное пособие для техникумов. / И. А. Шерешевский. – М. : Архитектура – С, 2005. – 176 с. : ил.
4 Территориальный каталог индустриальных конструкций и изделий для жилищно-гражданского строительства сборник ТК 2 – 00 00 91 том 2.
Приложение А
(справочное)

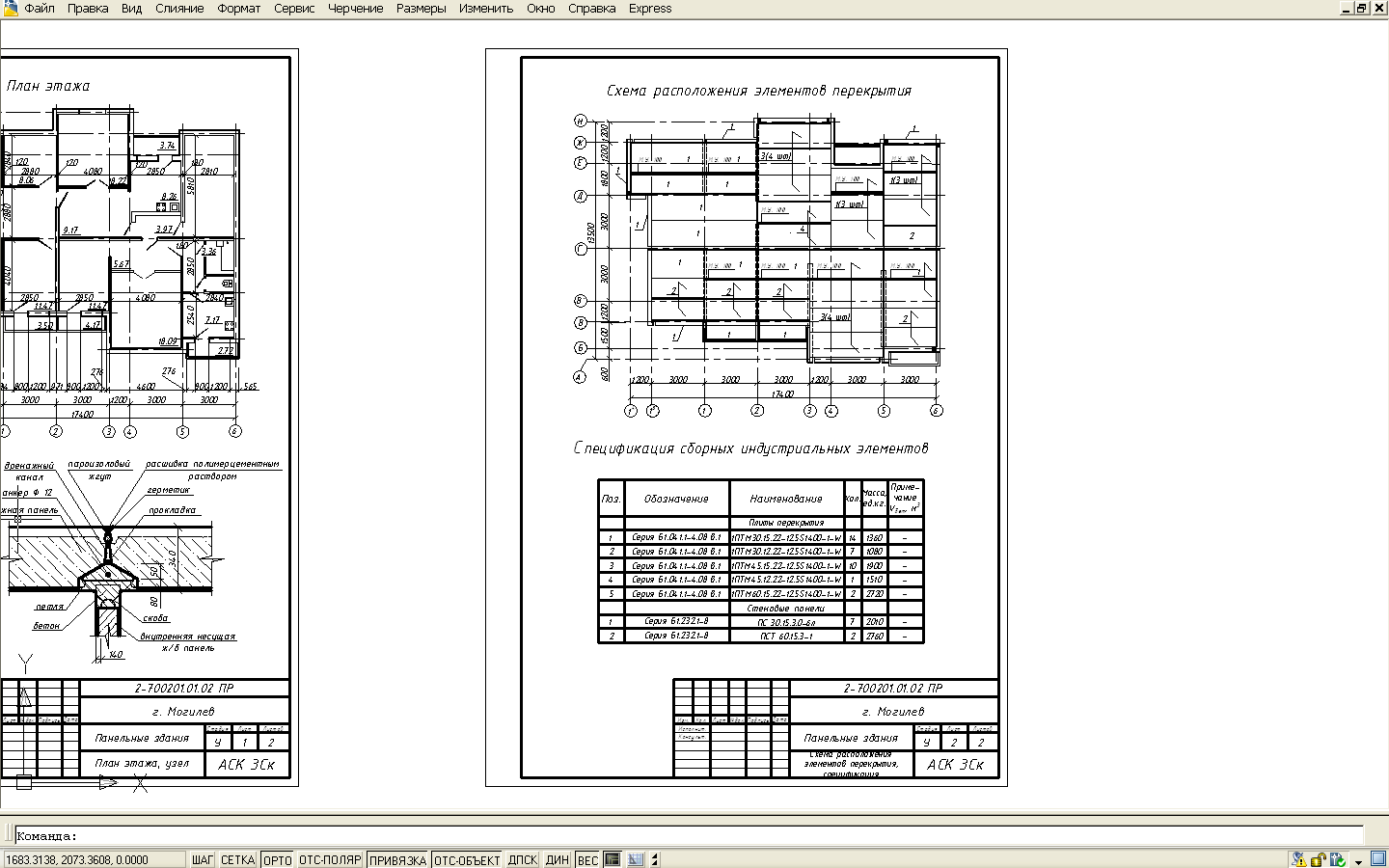

Рисунок 4.29 – Пример выполнения практической работы №1

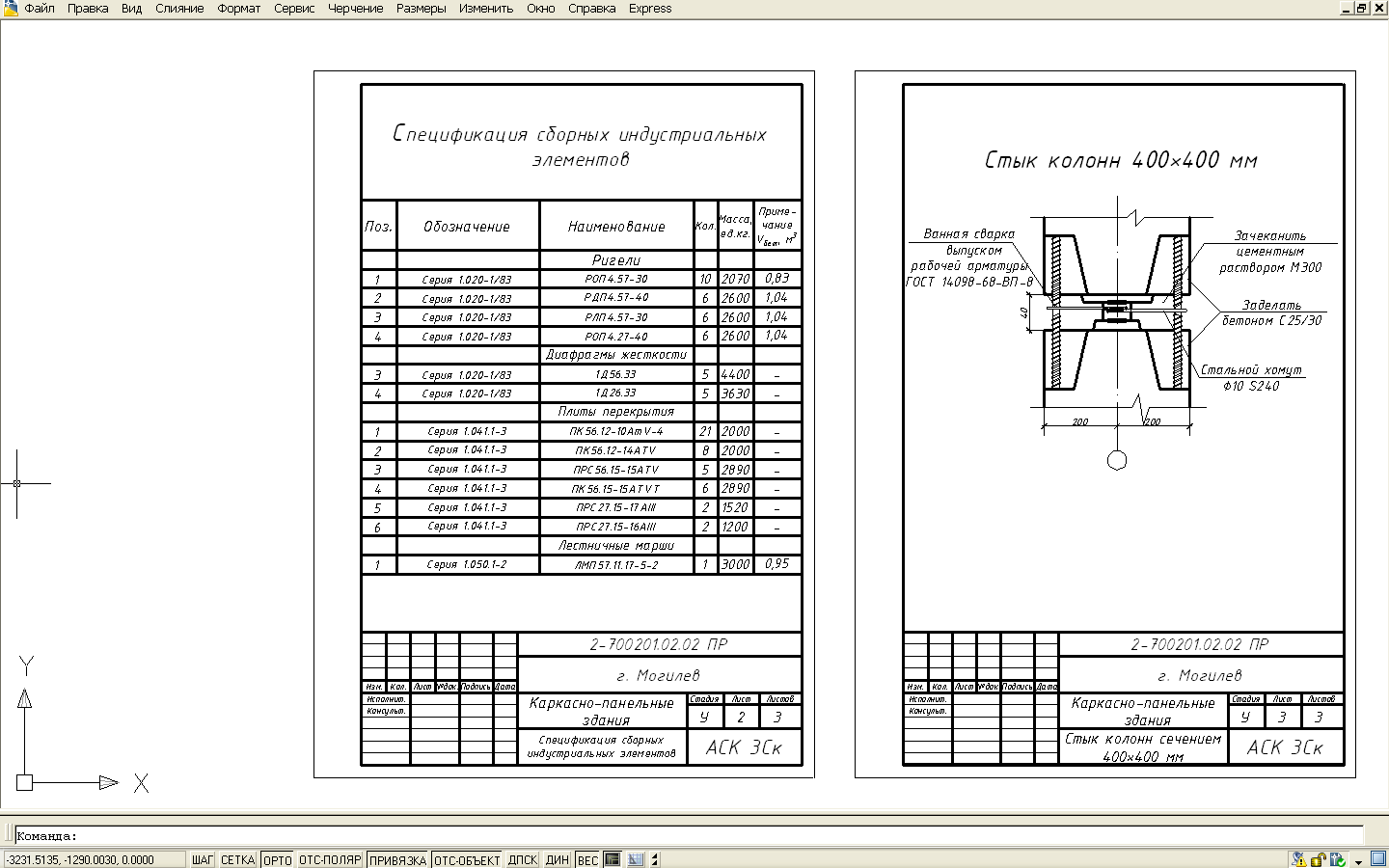

Окончание рисунка 4.29 – Пример выполнения практической работы № 1
Приложение Б
(справочное)

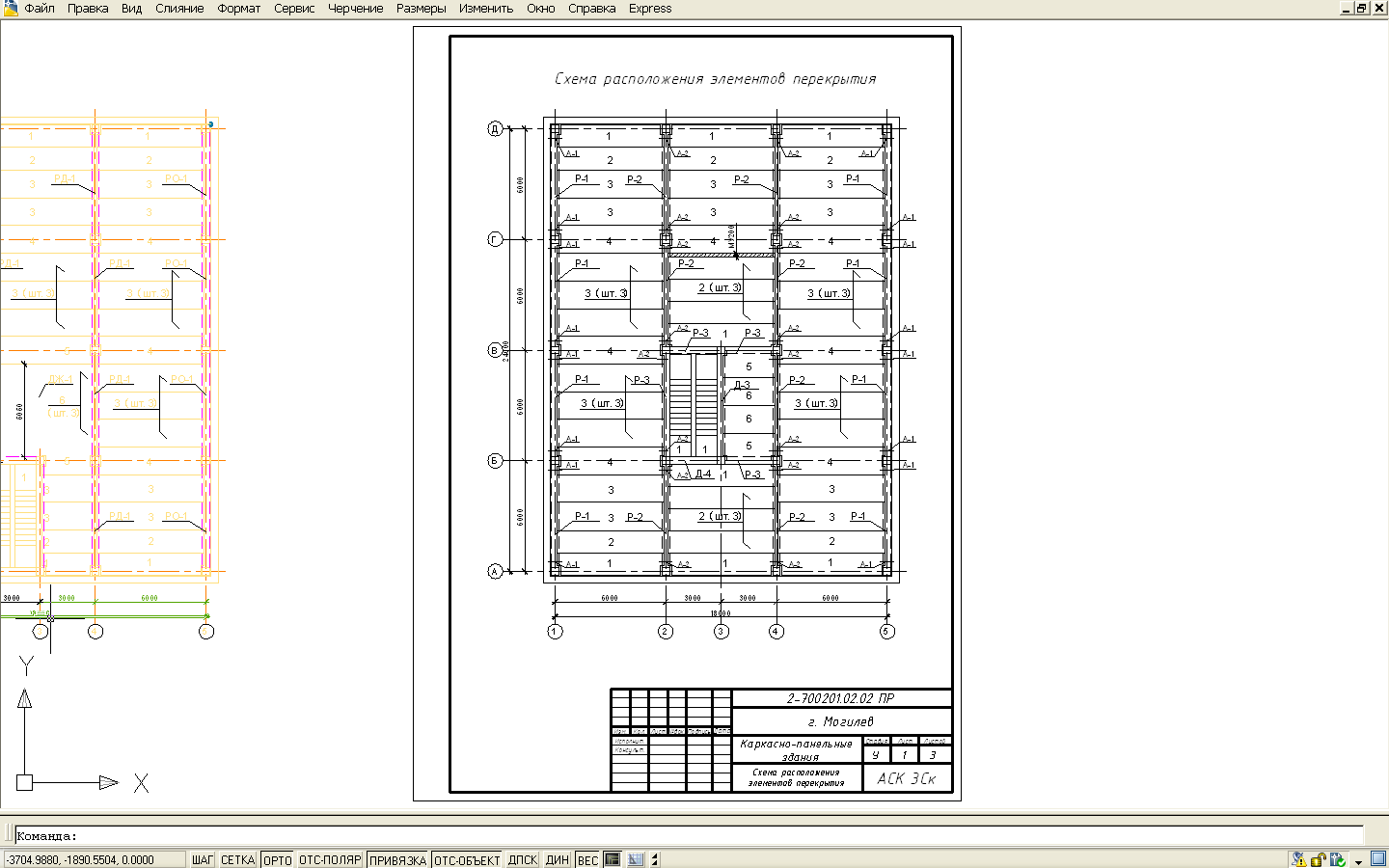

Рисунок 4.30 – Пример выполнения практической работы № 2

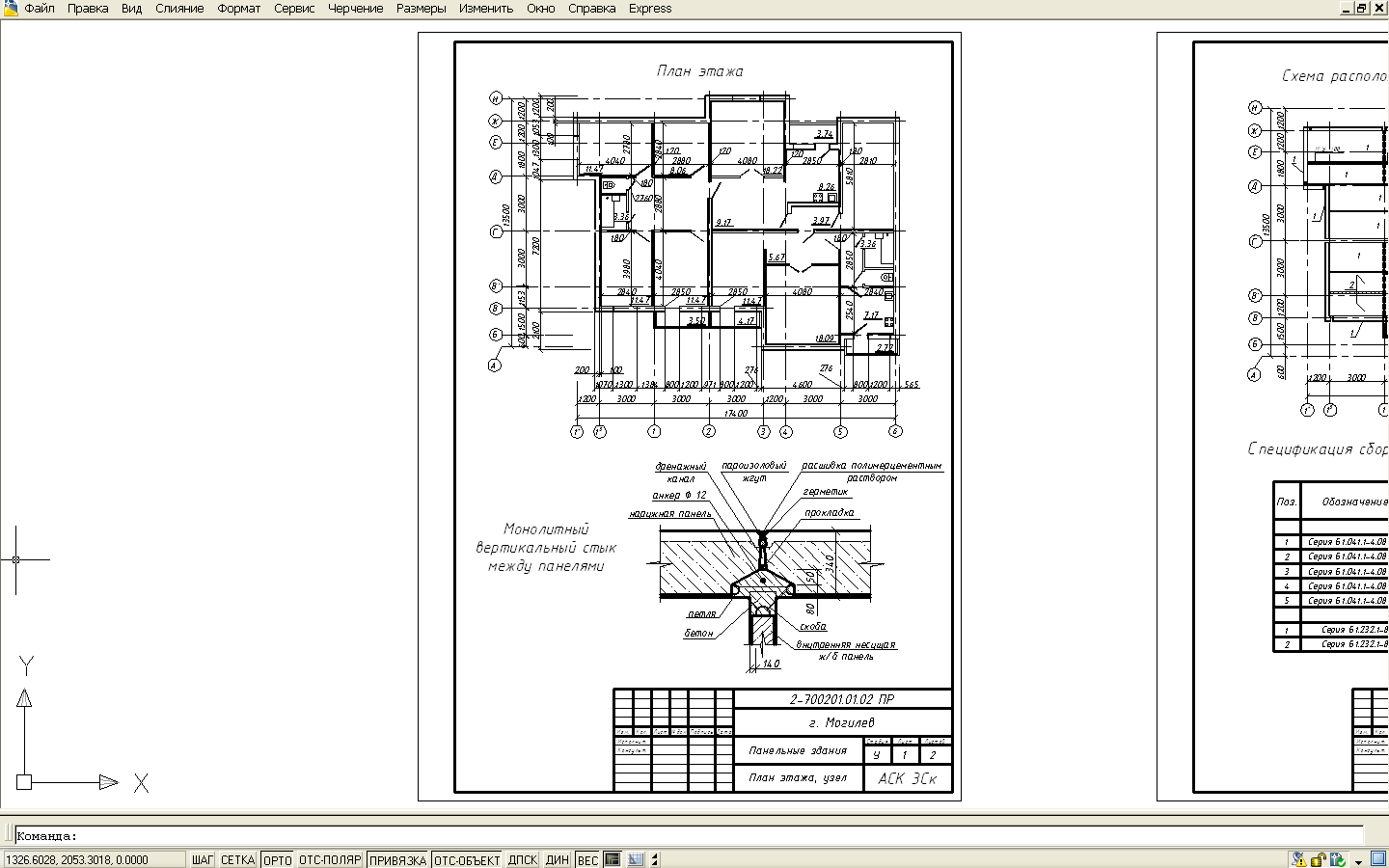

Окончание рисунка 4.30 – Пример выполнения практической работы № 2
