4 Практическая работа № 2. Каркасно-панельные здания

Цели занятия

1. Обучающая – формирование умений и навыков, необходимых при проектировании схем расположения колонн, ригелей, элементов перекрытия.

2. Развивающая – развитие умения находить оптимальные решения.

3. Воспитательная – воспитание внимательности, аккуратности, самостоятельности.

Оснащенность занятия.

1 Наглядные пособия:

– плакат «Каркасно-панельные здания»;

– макет каркасно-панельного здания.

2 Дидактические материалы:

– индивидуальные задания.

Ход выполнения

Работа выполняется на листе формата А3.

Используя данные методические указания, подобрать колонны, ригели, диафрагмы жесткости, плиты перекрытия, лестницы (таблицы 4.1 – 4.22) и в соответствии с вариантом в масштабе 1:100 выполнить схему их расположения (приложение Б).

Чертежи оформить в соответствии с [1].

На листе формата А4 выполнить спецификацию сборных индустриальных элементов и заполнить ее на основании чертежа.

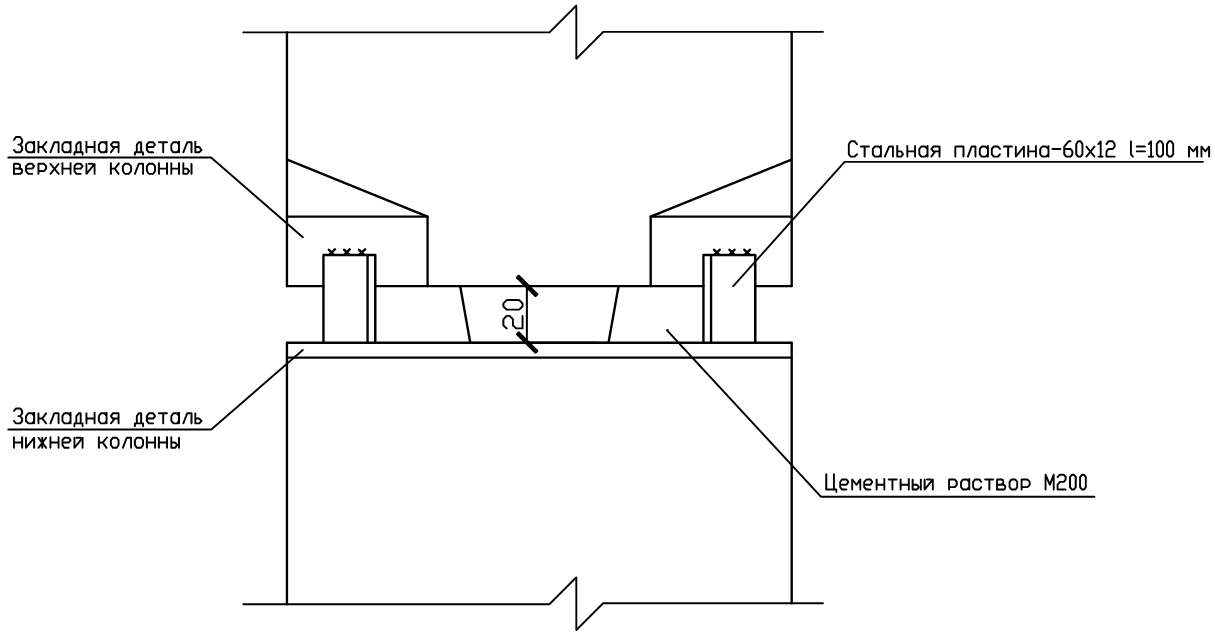

Вычертить узел сопряжения колонн по высоте, узел сопряжения колонны с ригелем (рисунок 4.24 – 4.26).

Алгоритм построения схемы:

1. На пересечении осей устанавливаем колонны.

2. В поперечном или продольном направлении (согласно заданию) укладываем ригели.

3. Устанавливаем диафрагмы жесткости, лестницы.

4. Укладываем связевые плиты перекрытия (между колоннами).

5. Между связевыми плитами укладываем рядовые плиты перекрытия, выполняем анкеровку.

6. Контур стен условно не показываем, исходя из того, что стены выполняются из газосиликатных блоков толщиной 400 мм и опираются поэтажно на перекрытия.

Вопросы для самопроверки

1. Какие здания называют каркасно-панельными?

2. Перечислите конструктивные системы каркасно-панельных зданий.

3. Перечислите элементы каркасно-панельных зданий.

4. Охарактеризуйте колонны, применяемые в каркасно-панельных зданиях.

5. Какие типы плит перекрытия применяют в каркасно-панельных зданиях?

6. Что такое диафрагма жесткости?

4.1 Теоретическая часть

Область применения каркасно-панельных зданий, их объемно-планировочные параметры, достоинства

Здания с несущей основой из сборного железобетонного каркаса и навесными стенами называют каркасно-панельными.

В каркасных зданиях более полно обеспечивается возможность трансформации внутреннего пространства, маневрирования при устройстве окон, витражей и витрин, а также сокращения, по сравнению с бескаркасными, площади, занятой конструкциями, и, соответственно, увеличения полезной площади (в среднем на 8–12 %).

Различают две конструктивные системы каркасно-панельных зданий:

1) с полным каркасом;

2) с неполным каркасом.

Такие конструктивные системы характерны при строительстве общественных зданий, зданий высотой более 16 этажей.

Для зданий с полным каркасом применяют следующие конструктивные схемы:

• с поперечным расположением ригелей;

• с продольным расположением ригелей;

• пространственный каркас (ригели располагают в продольном и поперечном направлениях);

• безригельное решение (плиты перекрытия опираются своими углами на колонны каркаса, на них укладывают межколонные плиты).

По материалу каркасы различают: железобетонные, металлические.

По характеру статической работы каркасы бывают:

• рамные, состоящие из колонн и жестко соединенных с ними ригелей перекрытий, располагаемых во взаимно-перпендикулярных направлениях (рисунок 4.1, а);

• рамно-связевые, в которых совместная работа элементов достигается за счет установления стенок-связей (диафрагм), располагаемых по всей высоте здания, жестко закрепленных в фундаменте с примыкающими колоннами (рисунок 4.1, б);

• связевые, состоящие из колонн, ригелей и лестнично-лифтового узла (рисунок 4.1, в).

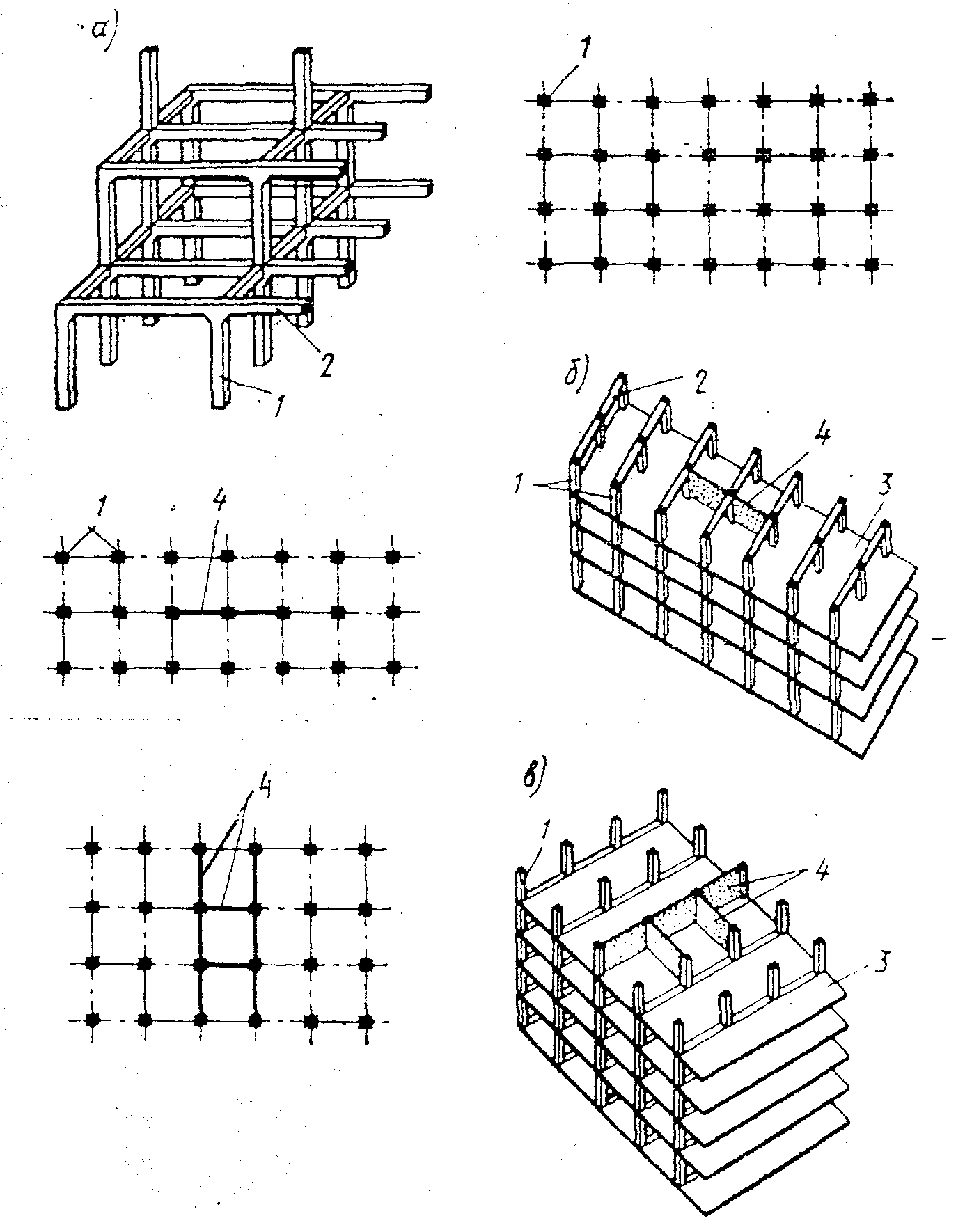

а – рамный; б – рамно-связевой; в – связевой; 1 – колонна; 2 – ригель; 3 – жесткий диск перекрытия; 4 – диафрагма жесткости

Рисунок 4.1 – Типы каркасов

Объемно-планировочные параметры каркасно-панельных зданий:

– оси колонн, ригелей и панелей диафрагм жесткости совмещены с модульными осями здания;

– шаг колонн составляет 6 м;

– пролет здания составляет 6 и 9 м;

– шаг и пролет здания образуют сетку колонн 6×6 и 6×9 м;

– высота этажа – 3,0; 3,3; 3,6; 4,2; 4,8; 6,0; 7,2 м.

Конструктивные решения элементов каркасно-панельных зданий. Узлы

Элементами каркасно-панельных зданий являются: колонны, ригели, плиты перекрытия, диафрагмы жесткости, лестничные марши и площадки.

1 Колонны серии 1.020-1/83 разработаны двух типов по размерам поперечного сечения: 300×300 мм – для зданий малой этажности (высотой до 5 этажей) и 400×400 мм – для зданий повышенной этажности (таблица 4.1).

Номенклатура колонн сечением 300×300 мм включает в себя две группы изделий:

1. бесстыковые колонны на всю высоту здания;

2. колонны, стыкуемые между собой по высоте здания.

Бесстыковые колонны предусмотрены для зданий с высотами этажей 2,8; 3,3; 3,6 и 4,2 м.

Ко второй группе колонн относятся колонны одноэтажной разрезки для зданий с высотой этажа 2,8 и 3,3 м. Одноэтажные колонны предусмотрены для установки в верхних этажах зданий. Для сопряжения с верхними колоннами одноэтажной разрезки предусмотрены специальные четырехэтажные нижние колонны. Эти колонны отличаются от аналогичных бесстыковых колонн наличием закладного изделия в виде стального листа размером 300×300 мм, устанавливаемого в верхнем торце колонны.

В зависимости от местоположения колонны в каркасе здания (при примыкании диафрагм жесткости, лестничных клеток и т. д.) применяются колонны двухконсольные, одноконсольные и бесконсольные.

Двухконсольные колонны устанавливаются по средним осям здания.

Одноконсольные колонны могут устанавливаться по средним осям при одностороннем примыкании к ним диафрагм жесткости, установленных в плоскости ригелей, в лестничных клетках, а также по крайним осям здания.

Бесконсольные колонны устанавливаются по средним осям здания при двустороннем примыкании к ним диафрагм жесткости, расположенных в плоскости ригелей, а также по крайним осям при примыкании к колоннам диафрагм жесткости, установленных в плоскости ригелей.

Для колонн принята следующая маркировка:

1 К 2 3 4 5 6 7,

где 1 – количество этажей в колонне (включая подвал и техподполье);

К – изделие – колонна;

2 – тип колонны в зависимости от ее положения по высоте здания (В – верхняя, С – средняя, Н – нижняя, Б – бесстыковая);

3 – тип колонны в зависимости от наличия консоли (Д – двухконсольная, О – одноконсольная, Б – бесконсольная);

4 – тип колонны в зависимости от ее сечения (3 – 300×300, 4 – 400×400);

5 – высота этажа в дециметрах;

6 – тип колонны по несущей способности (в марках бесконсольных колонн поз. 6 отсутствует);

7 – обозначение типа армирования колонны (в пределах одного типоразмера).

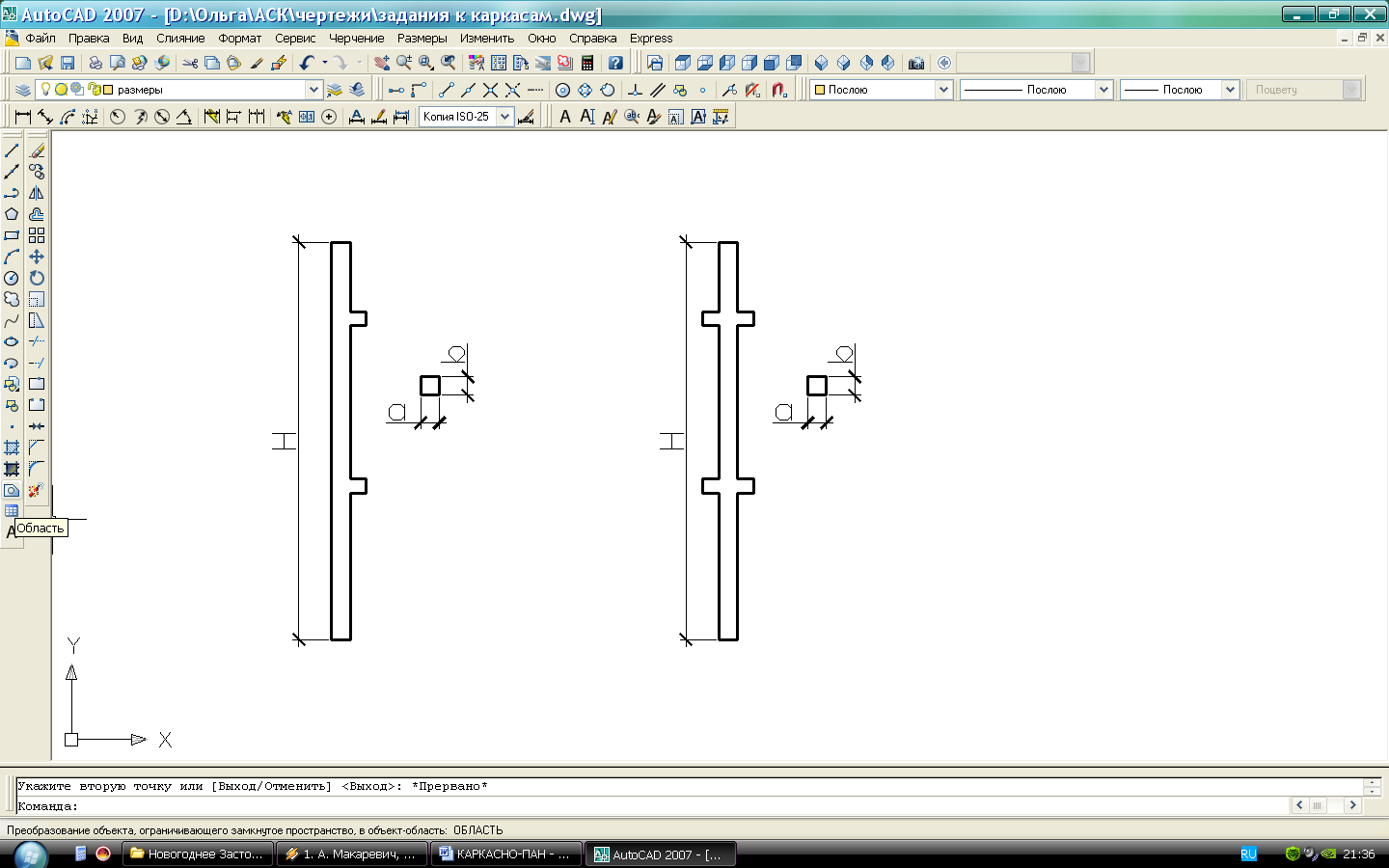

Таблица 4.1 – Колонны каркаса

Вид конструкции	Обозначение документации	Марка	Размер, мм			Расход материалов		Масса, т
			Н	а	b	Бетон, м3	Сталь, кг
	1.020-1/83 вып.2-1	2КО3.33-1.2	7450	300	300	0,68	104,90	1,71
	1.020-1/83 вып.2-1	2КО3.36-2.1	8050	300	300	0,73	82,79	1,85
	1.020-1/83 вып.2-7	2КБО4.36-1.1	8270	400	400	1,34	86,25	3,35
	1.020-1/83 вып.2-7	2КБО4.42-1.1	9470	400	400	1,53	95,06	3,83
	1.020-1/83 вып.2-1	2КД3.33-1.11	7450	300	300	0,69	90,02	1,74
	1.020-1/83 вып.2-1	2КД3.36-2.3	8050	300	300	0,75	122,80	1,88
	1.020-1/83 вып.2-7	2КБ4.36-1.1	8270	400	400	1,36	97,61	3,40
	1.020-1/83 вып.2-9	2КБ4.42-1.1	9470	400	400	1,55	106,40	3,88

2 Ригели с высотой сечения 450 мм разработаны для пролетов 3,0; 6,0 и 7,2 м для применения с колоннами сечением 300×300 и 400×400 мм (рисунок 4.2 – 4.11, таблица 4.2 – 4.11)

Номенклатура ригелей включает в себя следующие типы изделий: ригели для двустороннего опирания плит (РДП, РДР, РДТ); ригели для одностороннего опирания плит, устанавливаемые по торцевым осям и у деформационных швов (РОП, РОР, РОТ); ригели для одностороннего опирания плит или лестничных маршей, устанавливаемые в лестничных клетках (РЛП, РЛР, РЛТ); бесполочные ригели (Р) с высотой сечения 300 мм пролетом 6,0 и 3,0 м, устанавливаемые в лестничных клетках вдоль наружных стен, предназначенные для работы в качестве элементов диска перекрытия в местах его разрыва лестничными клетками.

Марка ригелей состоит из двух буквенно-цифровых групп, разделенных дефисом. Первая группа содержит буквенные и цифровые обозначения. Буквенные обозначения характеризуют поперечное сечение ригеля.

РД – ригель с двумя симметричными полками для опирания плит с двух сторон;

РО – ригель для опирания плит с одной стороны;

РЛ – ригель с одной полкой, устанавливаемый в лестничных клетках;

Р – ригель прямоугольный;

П – ригель для опирания многопустотных плит;

Р – ригель для опирания ребристых плит;

Т – ригель для опирания плит типа 2Т.

Цифровые обозначения характеризуют габаритные размеры ригелей:

• первое число обозначает размер высоты сечения в дм;

• второе число обозначает округленную длину ригеля в дм. Вторая часть марки характеризует несущую способность ригеля и класс стали предварительно напрягаемой арматуры.

Ригели перекрытий содержат закладные детали для соединения с колоннами и межколонными (связевыми) плитами перекрытий.

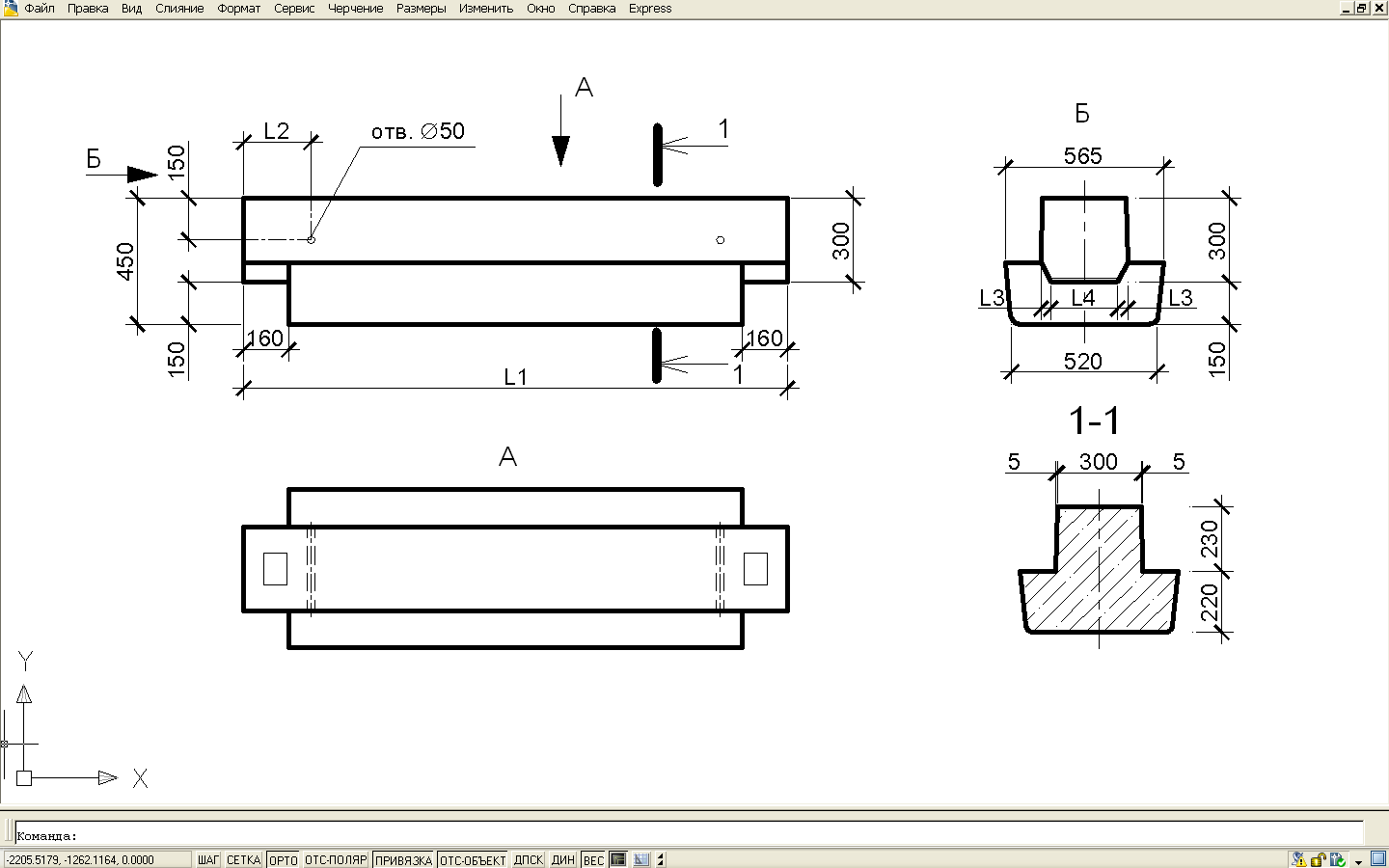

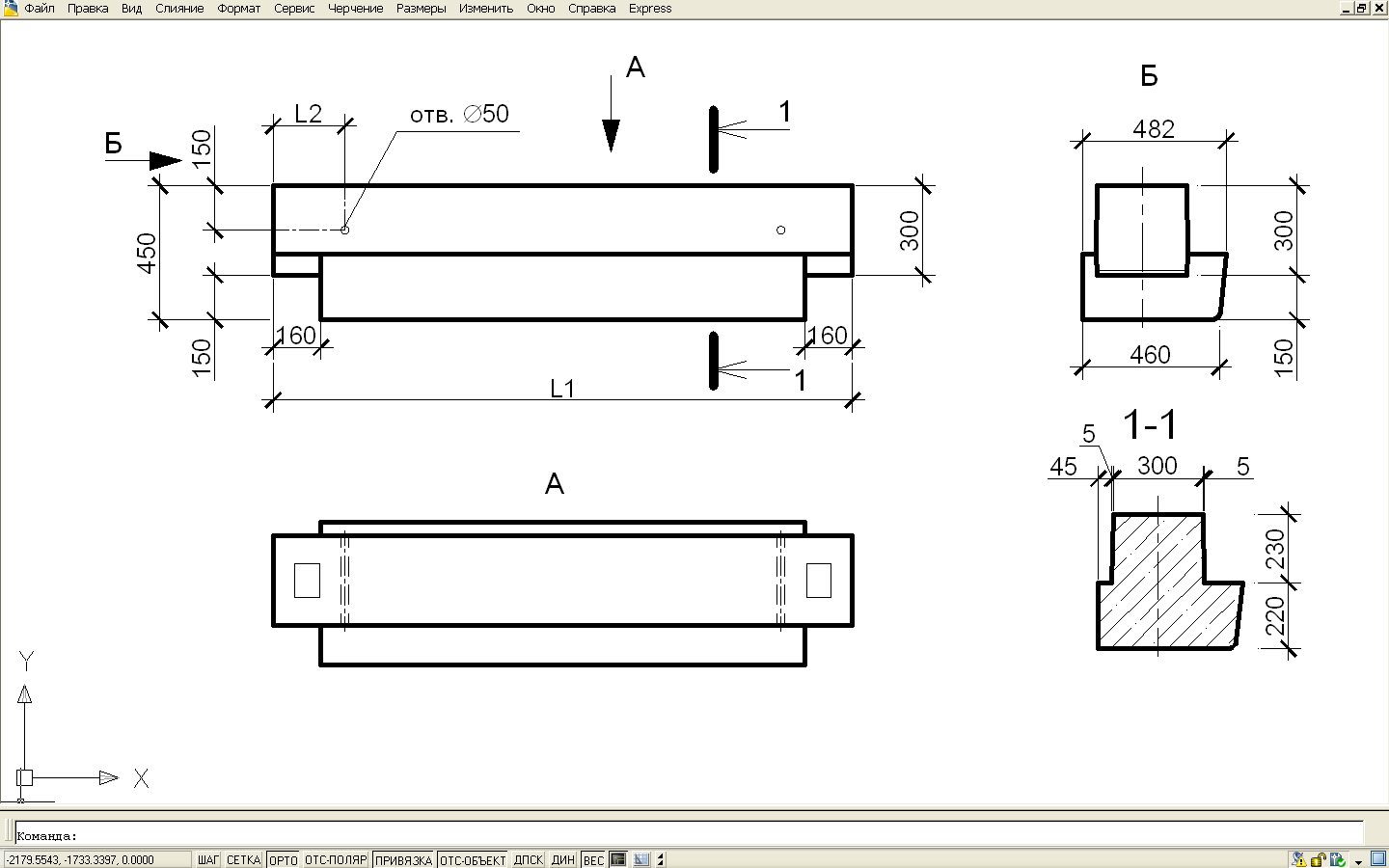

Рисунок 4.2 – Ригели двухполочные для пролёта 6 м и колонн сечением 300×300 и 400×400 мм

Таблица 4.2 – Спецификация

Обозначение	Марка	Масса, т	L1	L2	L3	L4
1.020-1/83.3-1 02	РДП 4.57-40 АтV	2,60	5660	650	35	240
1.020-1/83.3-1 01	РДП 4.56-40 АтV	2,55	5560	600	5	300

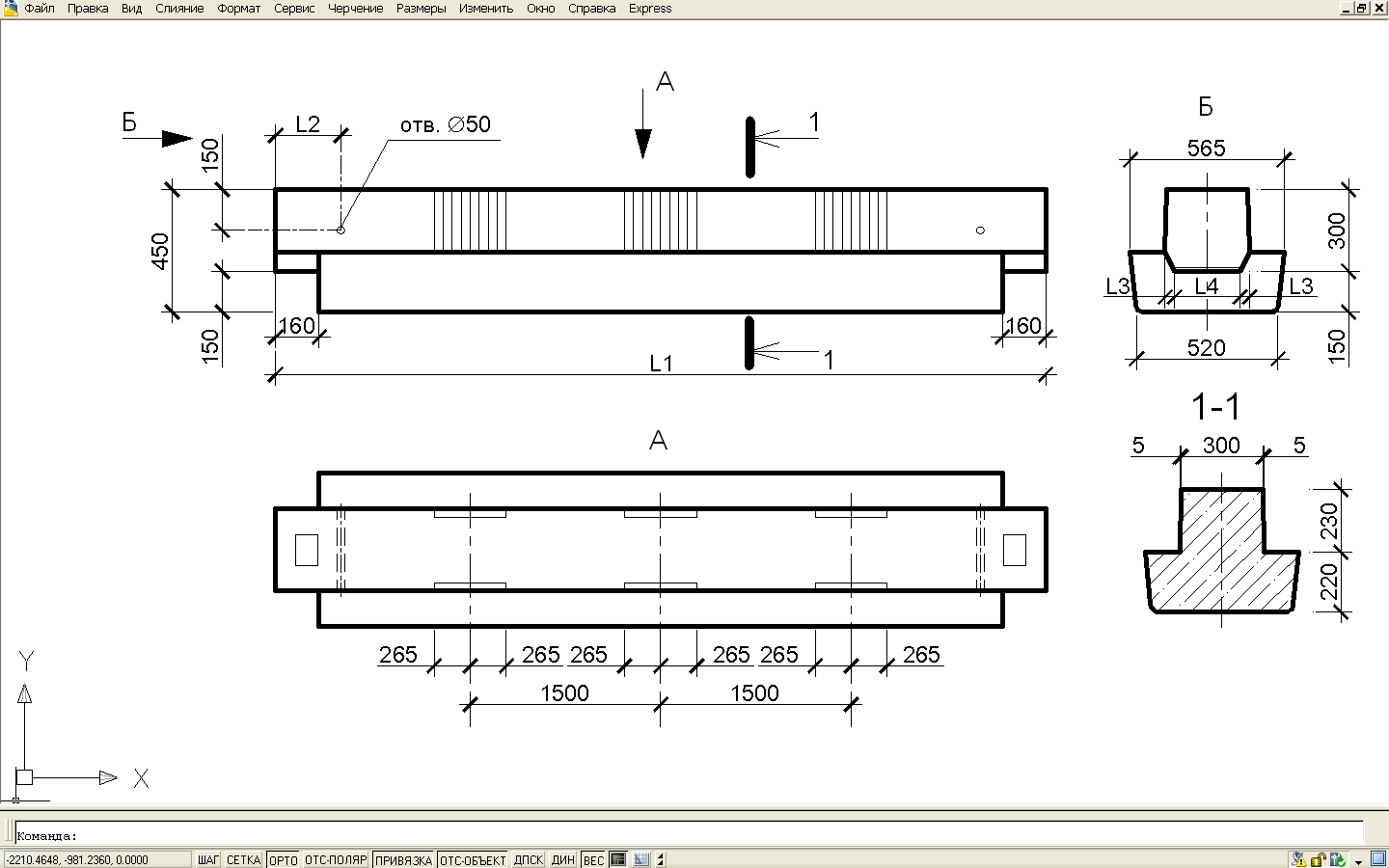

Рисунок 4.3 – Ригели двухполочные для пролёта 7,2 м и колонн сечением 300×300 и 400×400 мм

Таблица 4.3 – Спецификация

Обозначение	Марка	Масса, т	L1	L2	L3	L4
1.020-1/83.3-1 04	РДП 4.69-40 АтV	3,17	6860	650	35	240
1.020-1/83.3-1 03	РДП 4.68-40 АтV	3,12	6760	600	5	300

Рисунок 4.4 – Ригели двухполочные для пролёта 3 м и колонн сечением 300×300 и 400×400 мм

Таблица 4.4 – Спецификация

Обозначение	Марка	Масса, т	L1	L2	L3	L4
1.020-1/83.3-1 14	РДП 4.27-40	1,18	2660	650	35	240
1.020-1/83.3-1 11	РДП 4.26-40	1,11	2560	600	5	300

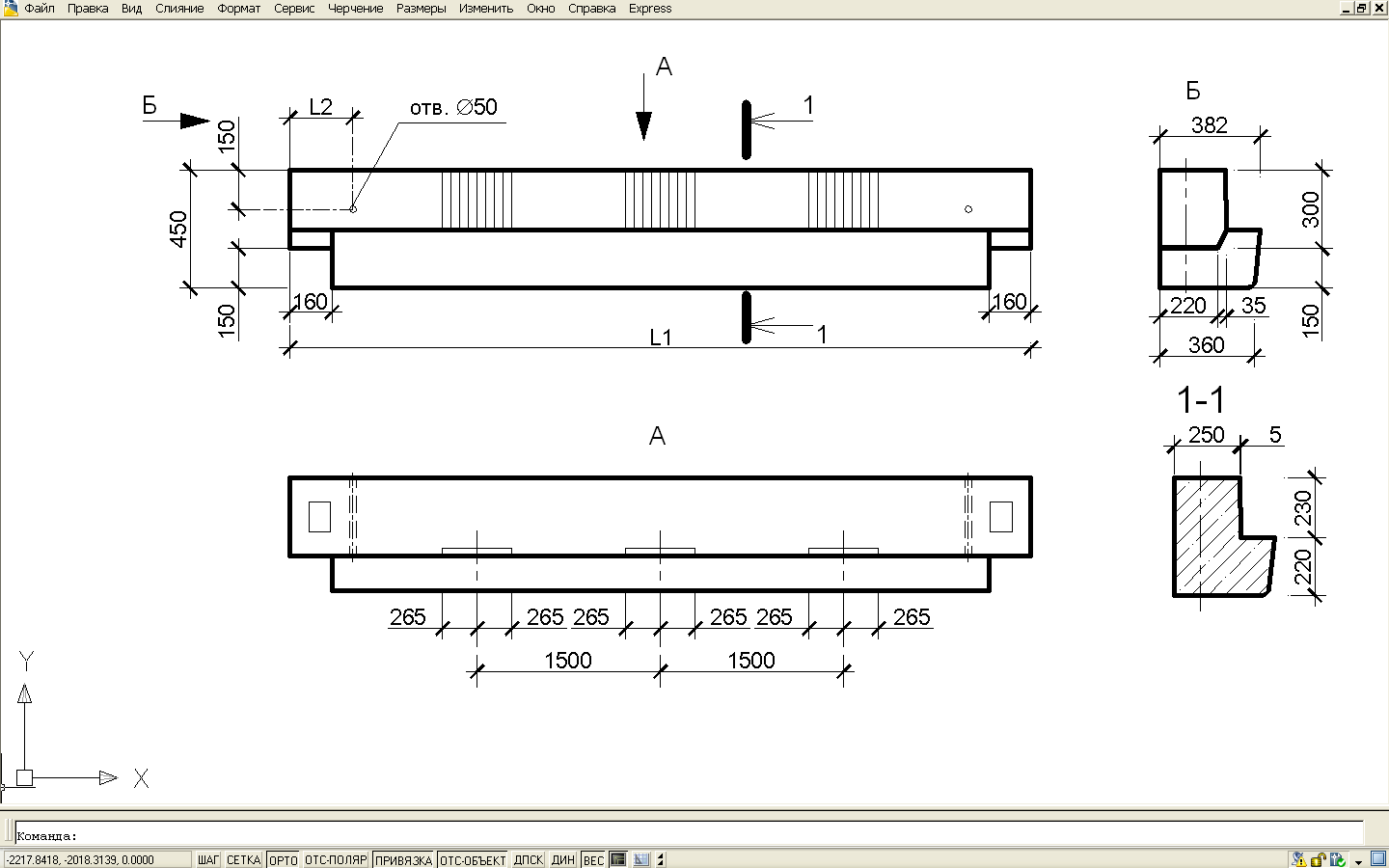

Рисунок 4.5 – Ригели однополочные для пролётов 6 и 7,2 м и колонн сечением 300×300 мм

Таблица 4.5 – Спецификация

Обозначение	Марка	Масса, т	L1	L2
1.020-1/83.3-1 07	РОП 4.57-20	2,07	5660	1500
1.020-1/83.3-1 10	РОП 4.69-30	2,52	6860	2100

Рисунок 4.6 – Ригели однополочные для пролётов 6 и 7,2 м и колонн сечением 400×400 мм

Таблица 4.6 – Спецификация

Обозначение	Марка	Масса, т	L1	L2
1.020-1/83.3-1 05	РОП 4.56-30	2,35	5560	1500
1.020-1/83.3-1 09	РОП 4.68-30	2,87	6760	2100

Рисунок 4.7 – Ригели однополочные для пролёта 3 м и колонн сечением 400×400 мм

Таблица 4.7 – Спецификация

Обозначение	Марка	Масса, т	L1	L2
1.020-1/83.3-1 12	РОП 4.26-40	1,05	2560	600

Рисунок 4.8 – Ригели однополочные для пролёта 3 м и колонн сечением 300×300 мм

Таблица 4.8 – Спецификация

Обозначение	Марка	Масса, т	L1	L2
1.020-1/83.3-1 15	РОП 4.27-40	0,94	2660	650

Рисунок 4.9 – Ригели однополочные для пролёта 6 м и колонн сечением 300×300 и 400×400 мм, устанавливаемые в лестничных клетках

Таблица 4.9 – Спецификация

Обозначение	Марка	Масса, т	L1	L2	L3	L4
1.020-1/83.3-1 05	РЛП 4.57-30	1,35	5660	650	220	35
1.020-1/83.3-1 09	РЛП 4.56-30	1,89	5560	600	250	5

Рисунок 4.10 – Ригели однополочные для пролёта 3 м и колонн сечением 300×300 и 400×400 мм, устанавливаемые в лестничных клетках и предназначенные для опирания лестничных маршей и плит перекрытия

Таблица 4.10 – Спецификация

Обозначение	Марка	Масса, т	L1	L2	L3	L4
1.020-1/83.3-1 16	РЛП 4.27-40	0,88	2660	650	220	35
1.020-1/83.3-1 17	РЛП 4.26-45	0,84	2560	600	250	5

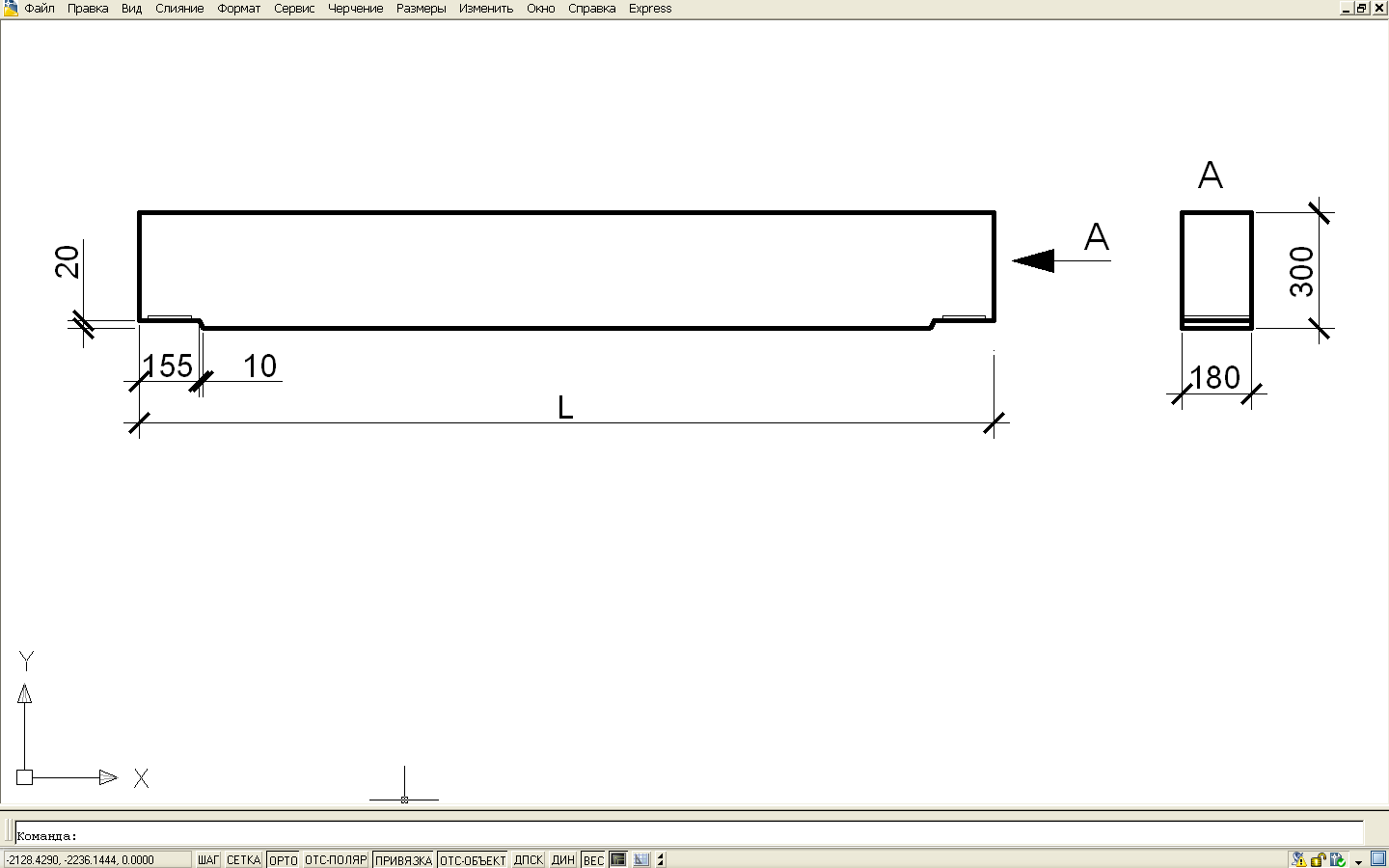

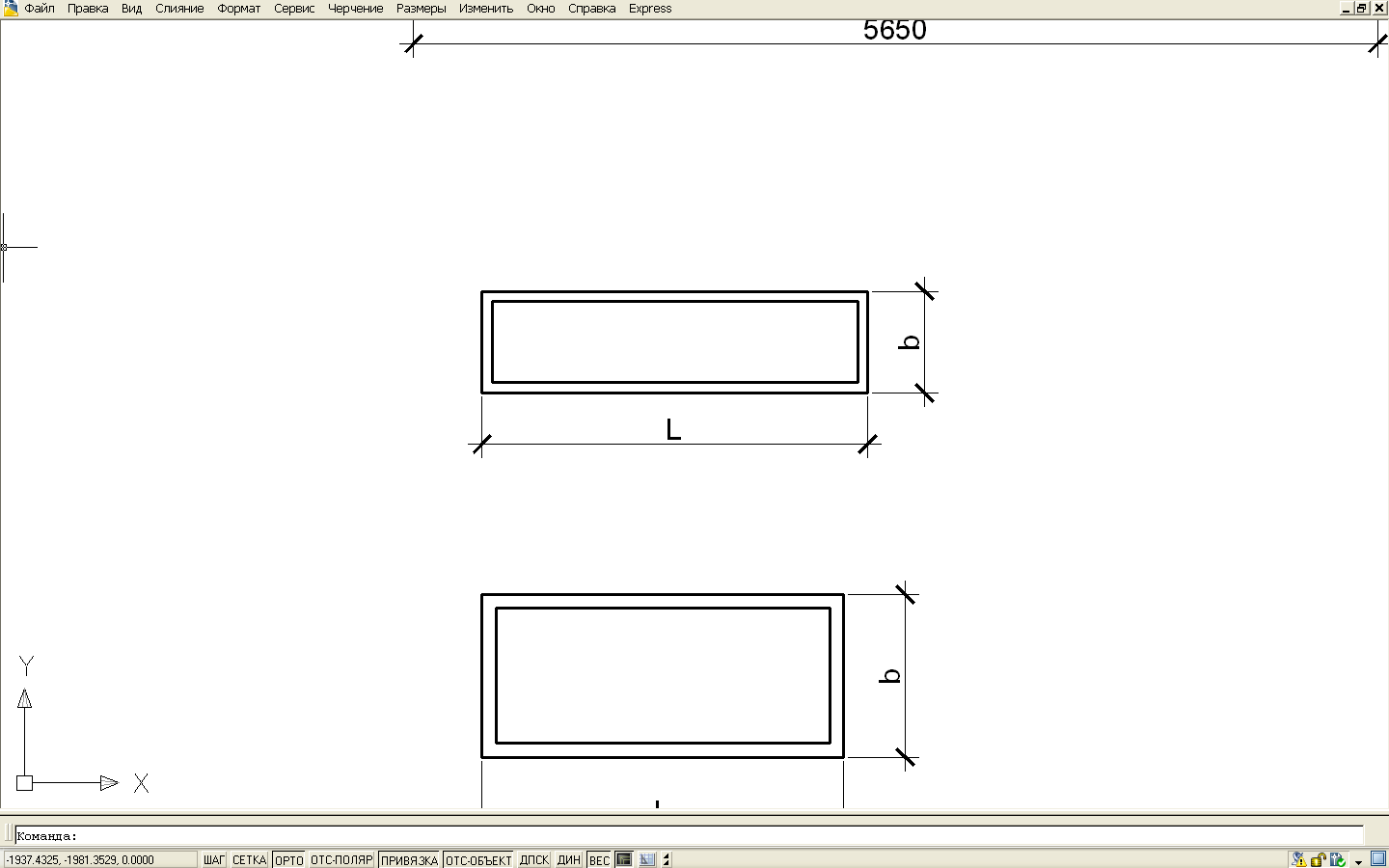

Рисунок 4.11 – Бесполочные прямоугольные ригели пролетом 6,0 и 3,0 м, устанавливаемые в лестничных клетках вдоль наружных стен

Таблица 4.11 – Спецификация

Обозначение	Марка	Масса	L
1.020-1/83.3-1 17	Р3.56	750	5540
1,020-1/83.3-1 17-01	Р3.57	770	5640
1.020-1/83.3-1 17-02	Р3.26	350	2540
1.020-1/83.3-1 17-03	Р3.27	370	2640

3 Для обеспечения пространственной устойчивости в обоих направлениях здания устанавливаются диафрагмы жесткости (рисунок 4.12, 4.13, таблица 4.12 – 4.14).

Диафрагмы жесткости устанавливаются в пролете между колоннами и соединяются между собой и колоннами путем сварки закладных деталей, расположенных по вертикальным граням. Диафрагмы жесткости устанавливаются одна над другой на всю высоту здания.

Номенклатура диафрагм жесткости включает в себя двухполочные диафрагмы, предназначенные для опирания на них плит перекрытий с двух сторон, и однополочные, предназначенные для опирания на них плит перекрытий с одной стороны. В номенклатуру диафрагм входят также вентблоки-диафрагмы, в толще которых устроены вертикальные сквозные отверстия. Диафрагмы жесткости запроектированы сплошные и с дверными проемами.

Маркировка диафрагмы состоит из буквенно-цифровых обозначений. Буквенные обозначения характеризуют тип изделия. Цифра, стоящая перед буквенным обозначением, характеризует поперечное сечение диафрагм. Цифры, стоящие после буквенного обозначения, – габаритные размеры диафрагм в дм.

Например:

2Д26.28 – двухполочная диафрагма длиной 2560 мм, высотой 2770 мм. 1Д30.33 – однополочная диафрагма длиной 2980 мм, высотой 3270 мм. ДП26.33 – бесполочная диафрагма длиной 2560 мм, высотой 3270 мм, с проемом, расположенным с краю.

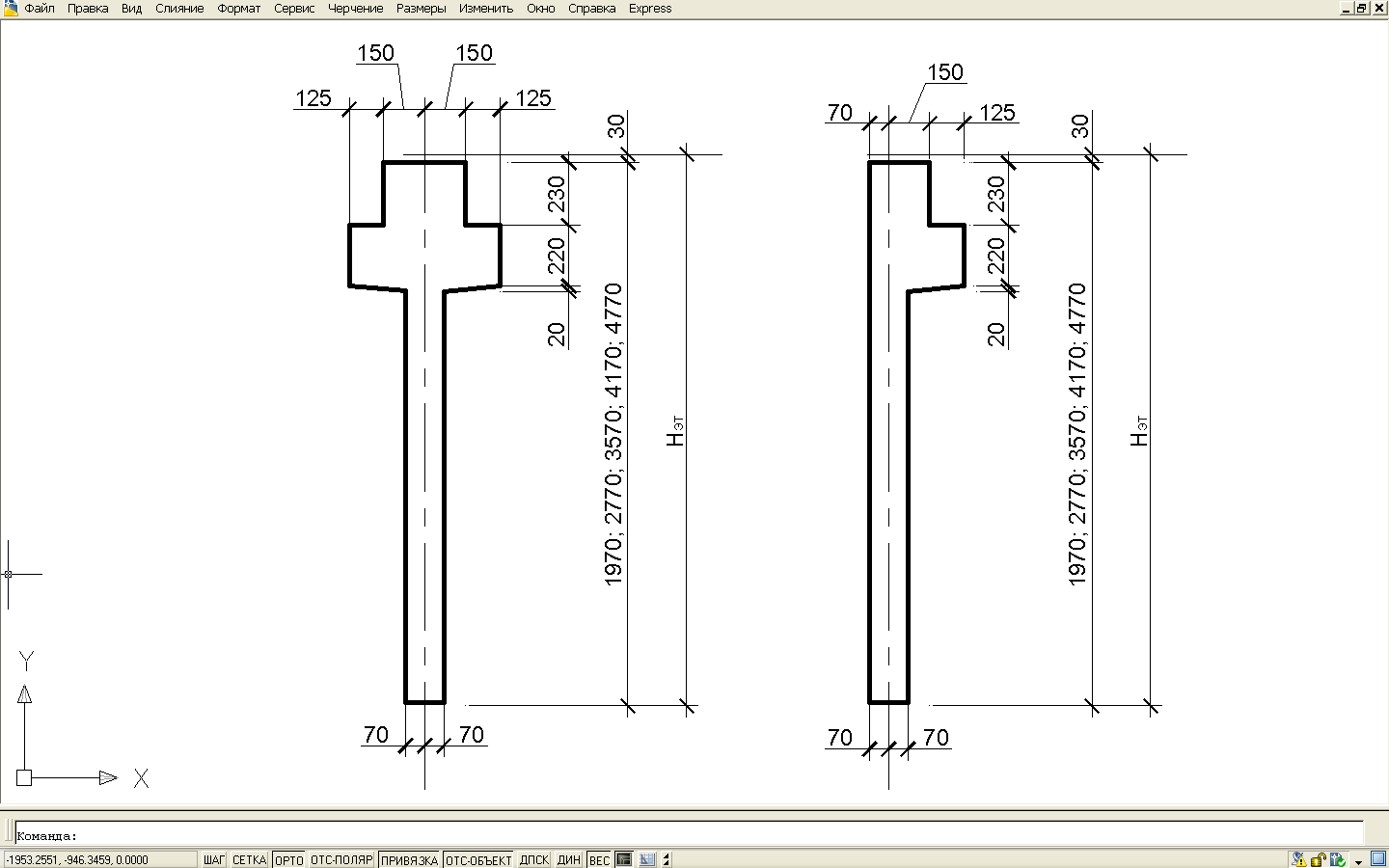

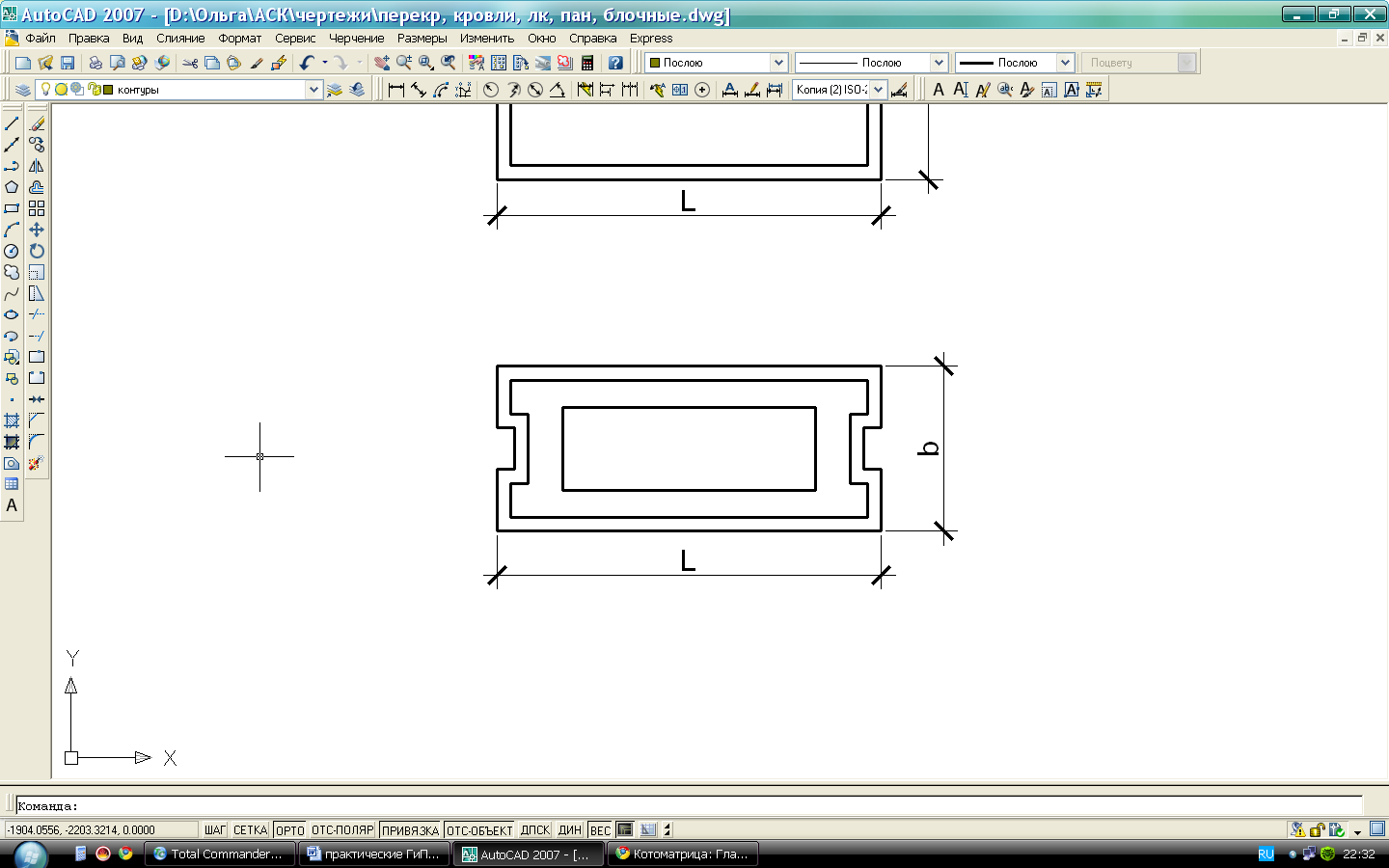

Рисунок 4.12 – Диафрагмы жесткости

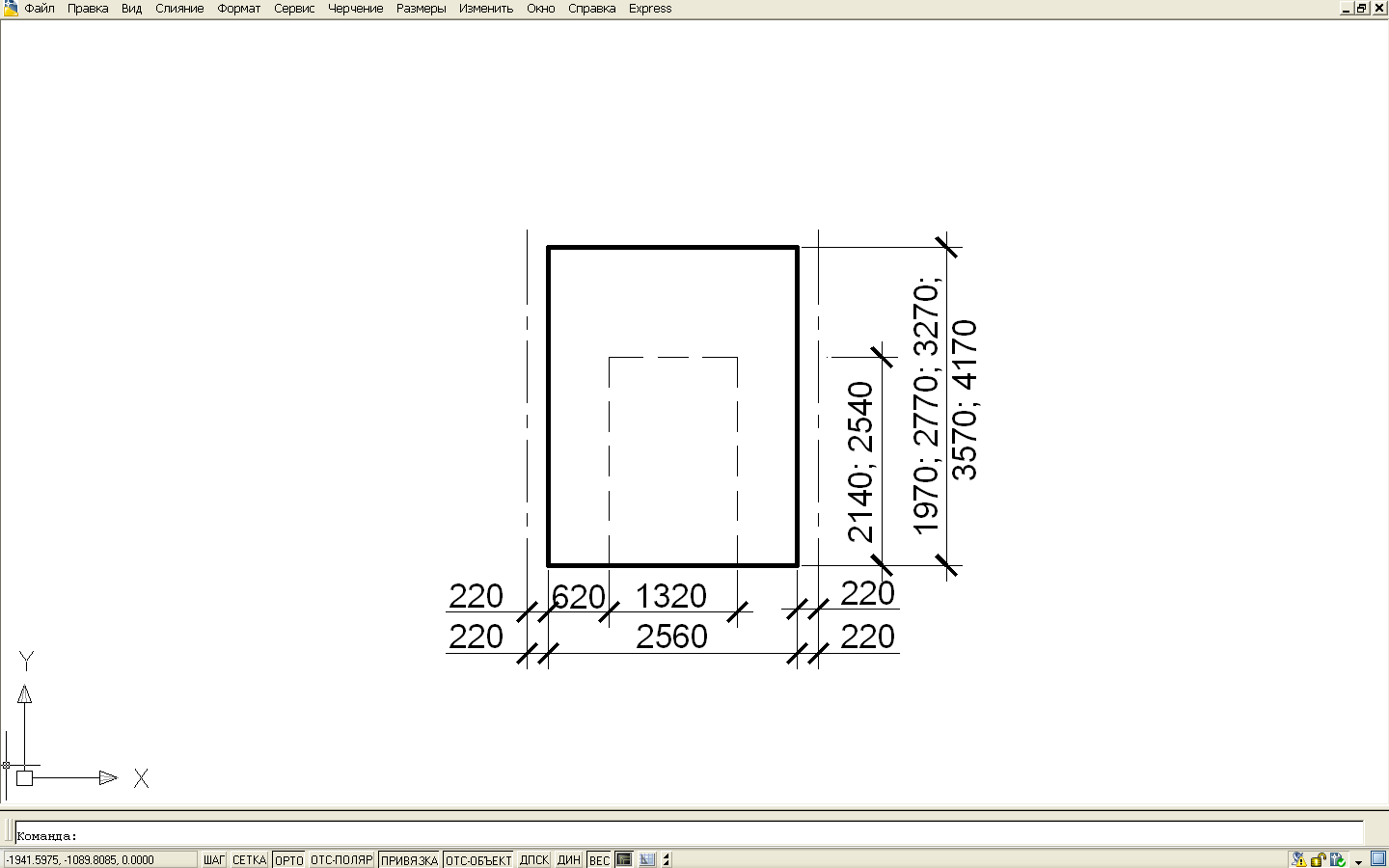

Рисунок 4.13 – Диафрагмы жёсткости пролетом 3 м и высотой этажей 2,0; 2,8, 3,3; 3,6; 4,2 м без дверных проёмов и с дверными проёмами

Таблица 4.12 – Спецификация

Обозначение	Марка	Масса, кг
1.020-1/83.4-1 02-01	1Д26.20	2200
1.020-1/83. 4-1 02	2Д26.20	2630
1 020 1/83. 4-1 06 01	1Д26.28	2900
1.020-1/83. 4-1 06	2Д26.28	3330
1.020-1/83.4-1 12-01	1ДП26.28	1930
1.020-1/83. 4-1 12	2ДП26.28	2350
1.020-1/83.4-1 09-01	1Д26.33	3350
1.020-1/83.4-1 09	2Д26.33	3750
1.020-1/83. 4-1 13-01	1ДП26.33	2380

Окончание таблицы 4.12 – Спецификация

Обозначение	Марка	Масса, кг
1.020-1/83.4-1 13	2ДП26.33	2930
1.020-1/83.4-1 21-01	1Д26.36	3630
1.020-1/83. 4-1 21	2Д26.36	4050
1.020-1/83.4-1 30-01	1ДП26.36	2630
1.020-1/83.4-1 30	2ДП26.36	3150
1.020-1/83. 4-1 25-01	1Д26.42	4180
1.020-1/83.4-1 25	2Д26.42	4590
1.020-1/83. 4-1 33-01	1ДП26.42	3170
1.020-1/83.4-1 33	2ДП26.42	3600

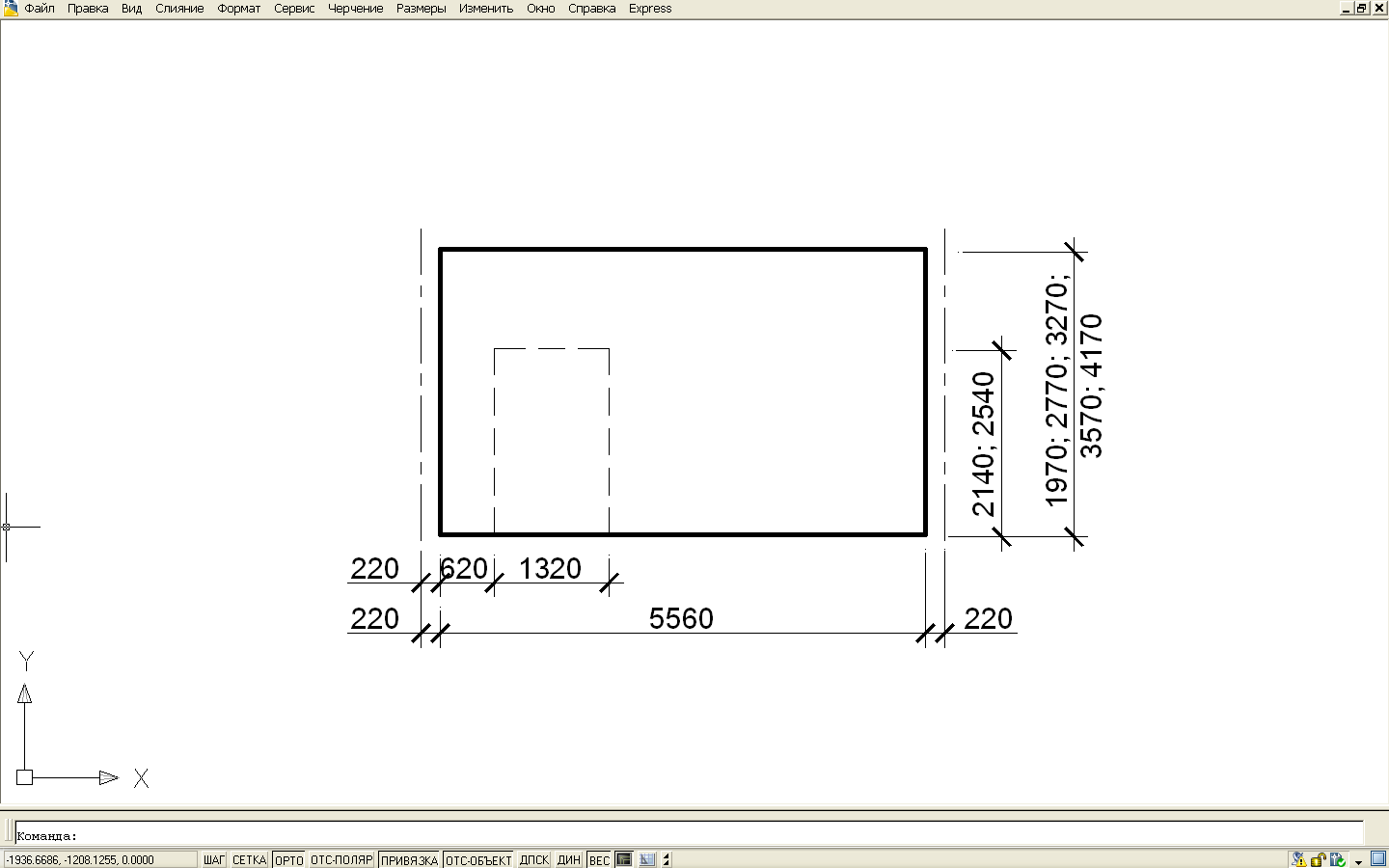

Рисунок 4.14 – Диафрагмы жёсткости пролетом 6 м и высотой этажей 2,0; 2,8; 3,3 м без дверных проёмов и с дверными проёмами

Таблица 4.13 – Спецификация

Обозначение	Марка	Масса, кг
1.020-1/83.4-1 04-01	1Д56.20	4750
1.020-1/83.4-1 04	2Д56.20	5680
1.020-1/83.4-1 07-01	1Д56.28	6300
1.020-1/83.4-1 07	2Д56.28	7250
1.020-1/83.4-1 16-01	1ДПК56.28л	5330
1.020-1/83.4-1 17	1ДПК56.28п	5330
1.020-1/83.4-1 16	2ДПК56.28	6250
1.020-1/83.4-1 11-01	1Д56.33	7300
1.020-1/83.4-1 11	2Д56.33	8230
1.020-1/83.4-1 18-01	1ДПК56.33л	6300
1.020-1/83.4-1 19	1ДПК56.33п	6300
1.020-1/83. 4-1 18	2ДПК56.33	7230

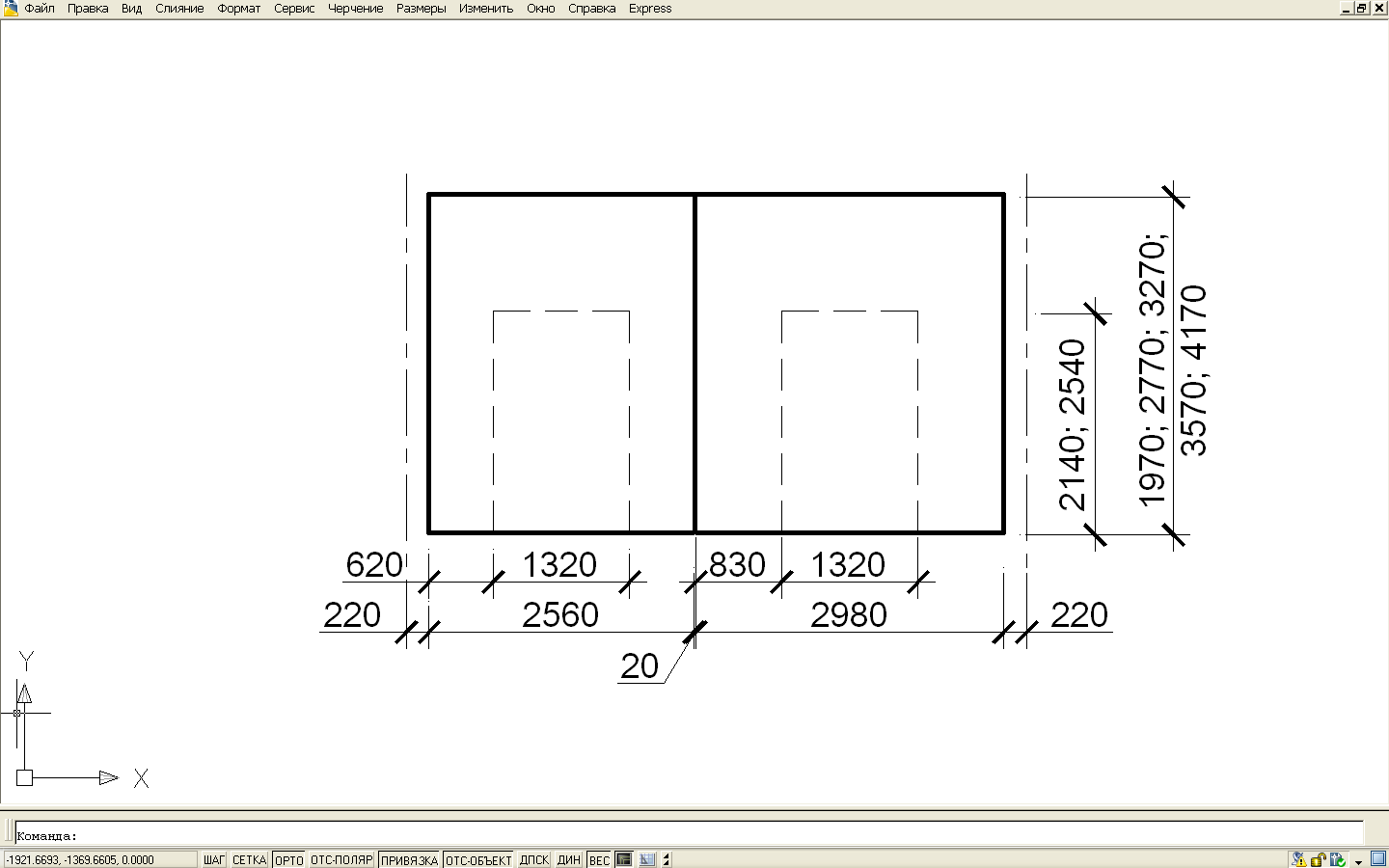

Рисунок 4.15 – Диафрагмы жёсткости (составные из двух диафрагм) для пролета 6 м и высотой этажей 3,3; 3,6; 4,2 м без дверных проёмов и с дверными проёмами

Таблица 4.14 – Спецификация

Обозначение	Марка	Масса, кг
1.020-1/83.4-1 10-01	1ДП26.33 + 1Д30.33	3900
1.020-1/83.4-1 10	2ДП26.33 + 2Д30.33	4440
1.020-1/83.4-1 14-01	1ДП26.33 + 1ДП30.33	2880
1.020-1/83. 4-1 14	2ДП26.33 + 2Д1130.33	3380
1.020-1/83.4-1 22-01	1Д26.36+ 1Д30.36	4230
1.020-1/83.4-1 22	2Д26.36 + 2Д30.36	4710
1.020-1/83.4-1 22-01	1ДП26.36 + 1Д30.36	4230
1.020-1/83.4-1 22	2ДП26.36 + 2Д30.36	4710
1.020-1/83.4-1 31-01	1ДП26.36 + 1ДП30.36	3230
1.020-1/83.4-1 31	2ДП26.36 + 2ДП30.36	3720
1.020-1/83.4-1 26-01	1Д26.42 + 1Д30.42	4850
1.020-1/83.4-1 26	2Д26.42 + 2Д30.42	5340
1.020-1/83.4-1 26-01	1ДП26.42 + 1Д30.42	4850
1.020-1/83.4-1 26	2ДП26.42 + 2Д30.42	5340
1.020=1/83. 4-1 34-01	1ДП26.42 + 1ДП30.42	3830
1.020-1/83.4-1 34	2ДП26.42 + 2ДП30.42	4330

4 В зданиях по серии 1.020.1/83 лестничные клетки решаются, как правило, каркасными в ячейке 3×6 м. Лестницы устраиваются по серии 1.050.1-2 из Z-образных лестничных маршей с полуплощадками, которые опираются на полки ригелей (рисунок 4.16 – 4.18, таблица 4.15 – 4.17).

В маркировке лестничных маршей, площадок и проступей приняты буквенно-цифровые группы обозначений.

Первая группа – тип элемента конструкции и его номинальные размеры: длина и ширина в дециметрах округлённо, а для маршей и высота вертикальной проекции марша в эксплуатационном положении.

ЛМП – лестничный марш ребристый с полуплощадками;

ЛПП – лестничная площадка ребристая;

ЛР – лестничная опорная рама;

1ЛН – накладные проступи для укладки на нижние и рядовые ступени маршей;

2ЛН – накладные проступи для укладки на площадки и верхние ступени маршей.

Для конечных площадок и накладных проступей, укладываемых на верхние конечные ступени маршей, первая группа дополняется строчной буквой «в».

Вторая группа – расчётная временная нагрузка 480 кг/м², обозначаемая числом 5.

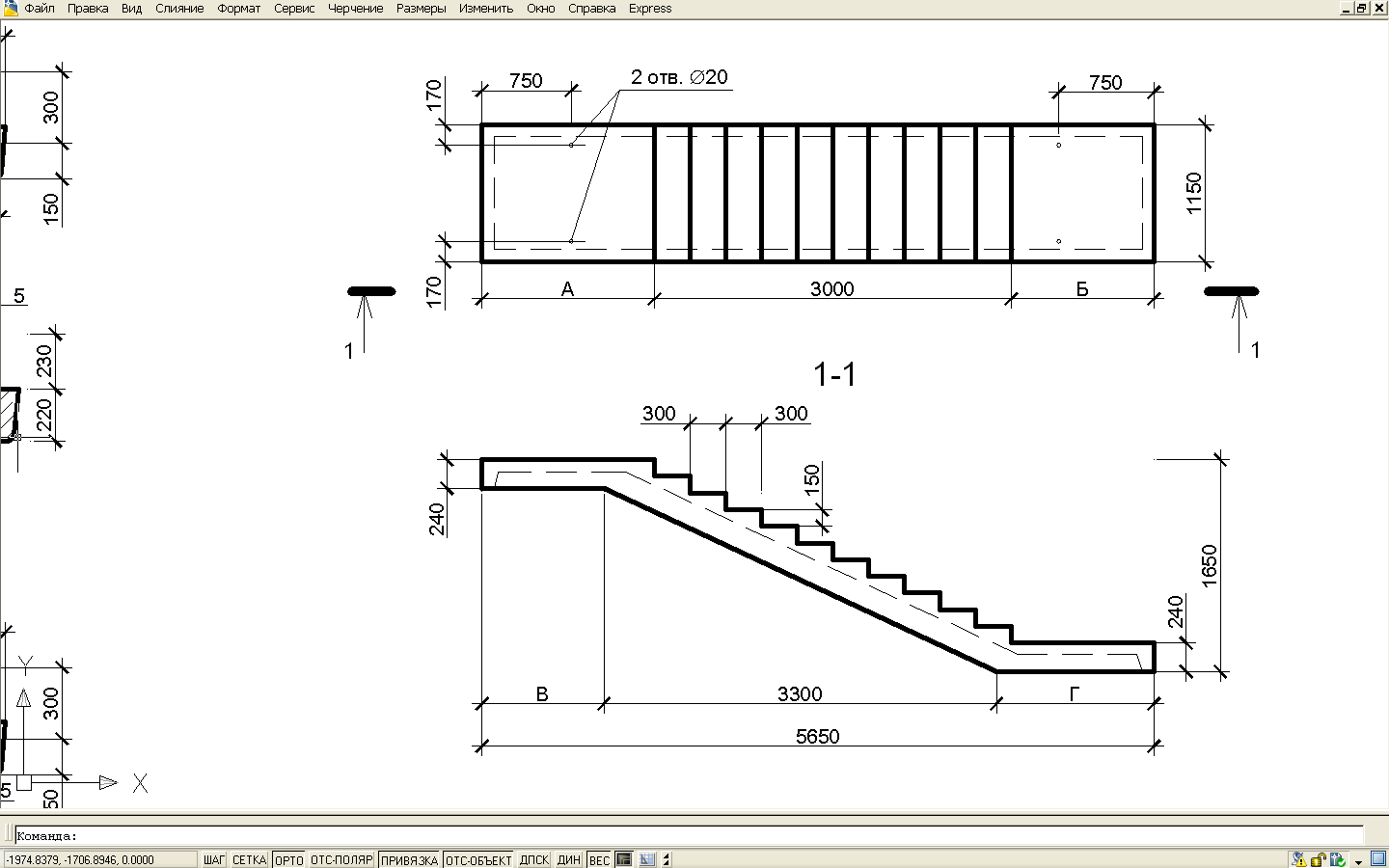

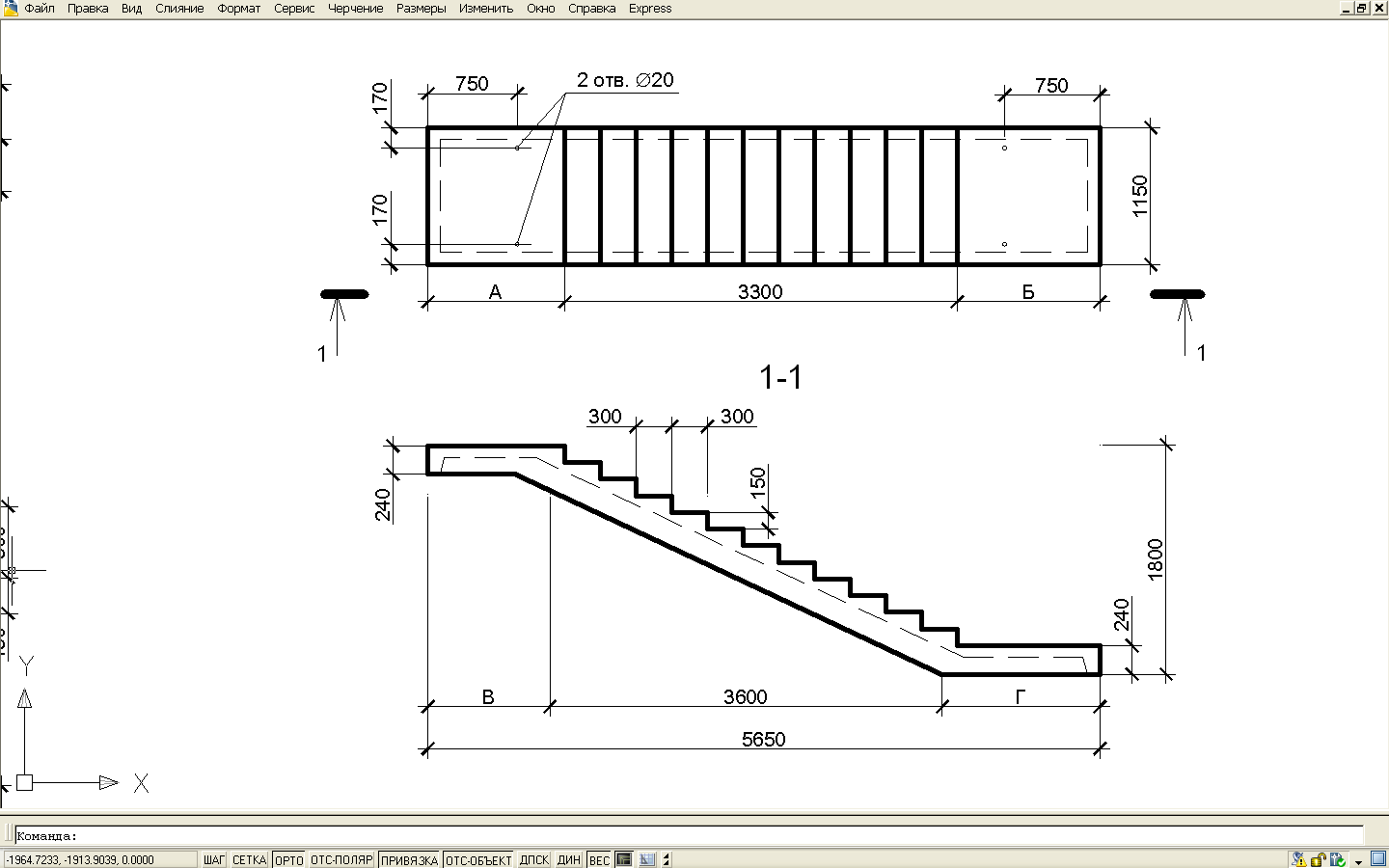

Рисунок 4.16 – Лестничные марши для зданий с высотой этажей 2,8; 3,0; 4,2; 6,0 м

Таблица 4.15 – Спецификация

Обозначение	Марка	А	Б	В	Г	Д	Масса, т
1.050.1-2.1.0.00.0	ЛМП 57.11.14-5	1400	140	1025	1625	5650	2,2
-02	ЛМП 57.11.15-5	1500	150	1025	1625	5650	2,3
1.050.1-2.1.02.00.0	ЛМП 60.11.15-5	1500	150	1190	1790	5980	2,5

Рисунок 4.17 – Лестничные марши для зданий с высотой этажей 3,3 м

Таблица 4.16 – Спецификация

Обозначение	Марка	А	Б	В	Г	Масса, т
1.050.1-2.1.05.00.0	ЛМП 57.11.17-5-1	1450	1200	1000	1350	2,4
1.050.1-2.1.06.00.0	ЛМП 57.11.17-5-2	1200	1450	750	1600	2,4

Рисунок 4.18 – Лестничные марши для зданий с высотой этажей 3,6 м

Таблица 4.17 – Спецификация

Обозначение	Марка	А	Б	В	Г	Масса, т
1.050.1-2.1.07.00.0	ЛМП 57.11.18-5	1175	1175	725	1325	2,4
1.050.1-2.1.08.00.0	ЛМП 57.11.18-5-1	1450	900	1000	1050	2,4

5 В каркасных зданиях по серии 1.020.1-83 используются многопустотные плиты перекрытия по серии 1.041-2 (рисунок 4.19 – 4.23, таблица 4.18 – 4.22).

Для междуэтажных перекрытий применяются многопустотные плиты двух видов: рядовые (номинальной шириной 1500 и 1200 мм) и связевые (плиты-распорки). Связевые плиты совпадают по основным размерам с рядовыми, но имеют специальные закланные детали для крепления связей – арматурных стержней. Кроме того, связевые плиты в зданиях с колоннами 400×400 мм имеют по торцам вырезы для пропуска колонн.

Для круглопустотных плит установлена маркировка, состоящая из буквенно-цифровых групп, каждая из которых содержит следующие характеристики.

Первая группа – обозначение вида изделия (П – плита), формы пустот (К – круглопустотная), длина и ширина плиты в дециметрах.

Вторая группа – величина условной несущей способности в кПа, обозначение класса напрягаемой арматуры, вид бетона (для тяжелого бетона в рядовых плитах обозначение отсутствует).

В третью группу при необходимости вносятся обозначения, характеризующие принимаемые в конкретном проекте отличия от типовой плиты (дополнительные закладные изделия, мелкие вырезы и т. д.). В марках связевых пристенных плит, устанавливаемых по крайним рядам колонн, в третью группу добавляется индекс «1». В марках связевых плит, устанавливаемых по средним рядам колонн, в третью группу добавляется индекс «2». В марках связевых плит, устанавливаемых по средним рядам колонн и имеющих по торцам вырезы под колонны сечением 400×400, в третью группу добавляется индекс «3». В марках связевых пристенных плит, имеющих по торцам вырезы под колонны сечением 400×400, в третью группу добавляется индекс «4».

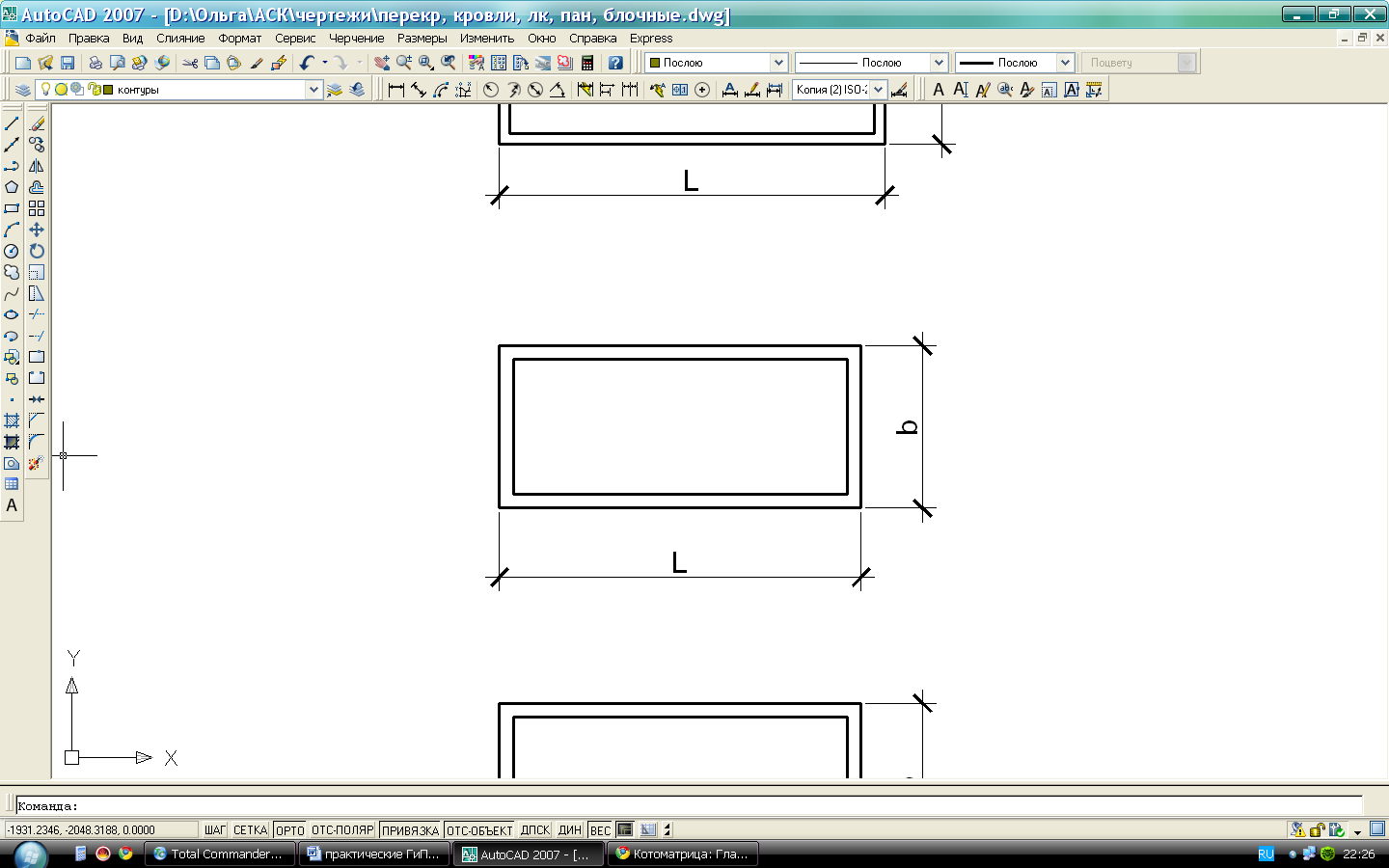

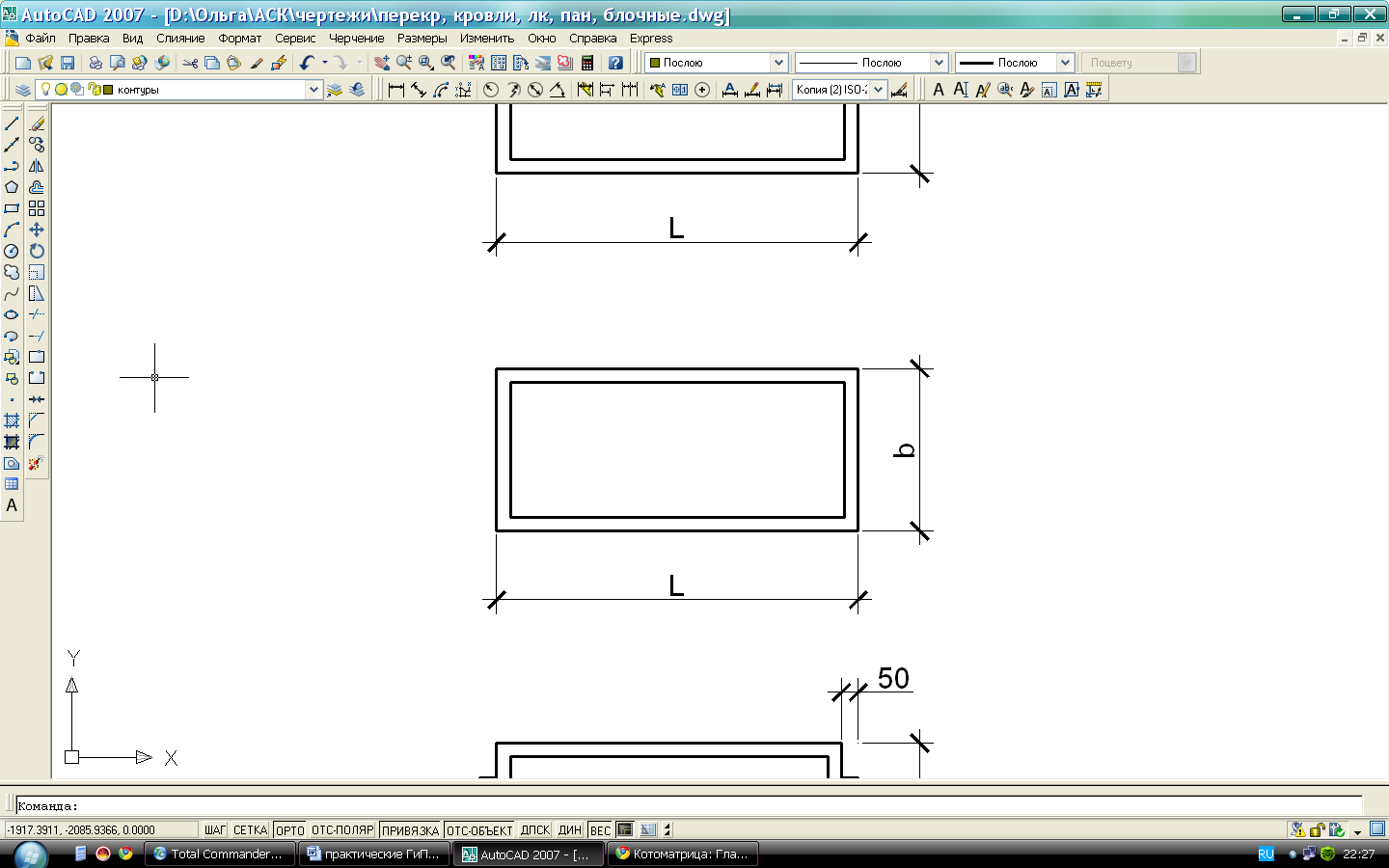

Рисунок 4.19 – Номенклатура рядовых плит высотой сечения 220 мм для зданий с колоннами сечением 300×300 и 400×400 мм

Таблица 4.18 – Спецификация

Размер в плане L×b, мм	Обозначение	Марка	Масса, т
2650×1190	Серия 1.041.1-3	ПК27.12-12АIII	0,9
2650×1490		ПК27.15-16АIII	1,2
5650×1190		ПК56.12-14АтV	2,0
5650×1490		ПК56.15-15АтV	2,6
6850×1190		ПК68.12-12АтV	2,5
6850×1490		ПК68.15-13АтV	3,2
8650×1190		ПК86.12-7АтV	3,1
8650×1490		ПК86.15-7АтV	4,0

Рисунок 4.20 – Номенклатура связевых пристенных плит высотой сечения 220 мм для зданий с колоннами сечением 300×300 мм

Таблица 4.19 – Спецификация

Размер в плане L×b, мм	Обозначение	Марка	Масса, т
2650×1190	Серия 1.041.1-2	ПК27.12-12AIIIТ-1	0,9
5650×1190		ПК56.12-14АтVТ-1	2,0
6850×1190		ПК68.12-12АтVТ-1	2,5
8650×1190		Г1К86.12-7АтVТ-1	3,1

Рисунок 4.21 – Номенклатура связевых плит высотой сечения 220 мм для зданий с колоннами сечением 300×300 мм

Таблица 4.20 – Спецификация

Размер в плане L×b, мм	Обозначение	Марка	Масса, т
2650×1490	Серия 1.041.1-2	ПК27.15-16АIII-2	1,2
5650×1490		ПК56.15-13АтVТ-2	2,6
6850×1490		ПК68.15-12АтVТ-2	3,2
8650×1490		ПК86.15-8АтVТ-2	4,0

Рисунок 4.22 – Номенклатура связевых пристенных плит высотой сечения 220 мм для зданий с колоннами сечением 400×400 мм

Таблица 4.21 – Спецификация

Размер в плане L×b, мм	Обозначение	Марка	Масса, т
2650×1190	Серия 1.041.1-3	ПК27.12-12АIII-4	0,9
5650×1190		ПК56.12-10АтV-4	2,0
6850×1190		ПК68.12-12АтV-4	2,5
8650×1190		ПК86.12-7АтV-4	3,1

Рисунок 4.23 – Номенклатура связевых плит высотой сечения 220 мм для зданий с колоннами сечением 400×400 мм

Таблица 4.22 – Спецификация

Размер в плане L×b, мм	Обозначение	Марка	Масса, т
2650×1490	Серия 1.041.1-3	ПРС27.15-17АIII	1,52
5650×1490		ПРС56.15-15АтVТ	2,89
6850×1490		ПРС68.15-13АтV	3,71
8650×1490		ПРС86.15-8АтV	4.62

Рисунок 4.24 – Стык колонн сечением 300300 мм

Рисунок 4.25 – Стык колонн сечением 400400 мм

Рисунок 4.26 – Узел соединения ригеля с колонной для каркасного здания
