Вибрационное со амулет- м

Назначение. Вибрационное противоподкопное средство обнаружения «Амулет-М» предназначено для создания сигнализационных рубежей охраны периметров объектов с целью обнаружения попыток преодоления охраняемого рубежа путем подкопа под заграждением.

Принцип работы. В качестве чувствительного элемента используется кабель, заглубленный в грунт вдоль всего заграждения на глубину 10-20 см. При попытке подкопа нарушитель непроизвольно деформирует кабель или изменяет его положение. Эти деформации преобразуются в электрический сигнал, поступающий в блок обработки сигналов и, при выполнении заданных критериев обнаружения, вызывают срабатывание выходного реле тревоги.

Особенности:

- Высокая помехоустойчивость обеспечивается принципом дйствия и используемым алгоритмом обработки сигнала.

- Пассивный принцип действия блока электронного не позволяет обнаружить и вывести его из строя посредством воздействия на него радиолокационными устройствами.

- Работоспособен во всех климатических зонах, допускает установку чувствительного элемента во все виды грунтов, кроме болотистого и скального.

- Не подвержен электромагнитным помехам индустриального и природного происхождения.

- Имеется дистанционный контроль работоспособности прибора.

- Блок электронный обеспечивает функционирование совместно с системами сбора и обработки информации, имеющими контактный вход, или автономно с простейшими звуковыми сигнализаторами (сирена).

Состав прибора:

- блок обработки;

- кабельный чувствительный элемент - до 500 м;

- комплект запасных частей;

Краткие технические характеристики

Вероятность обнаружения нарушителя	не менее 0,95
Среднее время наработки на ложное срабатыввание	не менее 3000 часов
Напряжение питания	15 – 30 В
Потребляемая мощность	не более 0,2 Вт
Габаритные размеры блока электронного	220×200×80 мм
Диапазон рабочих температур	-50 ... +50  С

Чувствительный элемент прибора устанавливается под любым типом заграждением, в том числе из колючей проволоки. Протяженность охраняемого рубежа до 500 м.

2. Вибромагнитометрические cо Дрозд и Дрозд-м

Назначение. Создание сигнализационных рубежей охраны периметров объектов.

Принцип работы. В качестве чувствительного элемента используется система изолированных проводов, закрепляемых на пассивном заграждении на всем протяжении участка периметра. При преодолении заграждения нарушитель вызывает перемещение проводов чувствительного элемента в постоянном магнитном поле Земли, что приводит к генерации электрических сигналов. Эти сигналы анализируются блоком обработки прибора и, при выполнении определенных заданных критериев обнаружения, вызывают срабатывание выходного реле тревоги.

В средствах обнаружения «Дрозд» и «Дрозд-М» применен оригинальный способ преобразования вибраций проводников чувствительного элемента в магнитном поле Земли в электрические сигналы.

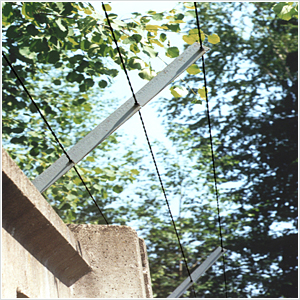

На бетонных, кирпичных, металлических, деревянных заграждениях, а также на воротах и калитках чувствительный элемент монтируется на кронштейнах в виде «козырька», устанавливаемого по верху заграждения («Дрозд-03»). Возможно применение с использованием существующих опор заграждения путем натягивания 13-ти нитей провода («Дрозд-05»).

В зависимости от типа заграждения в СО «Дрозд», «Дрозд-М» используются три основных варианта установки ЧЭ:

1. На сетчатых заграждениях провода ЧЭ закрепляются непосредственно на заграждении, при этом регистрируются как перелаз, так и попытки разрушения элементов заграждения;

2. На бетонных, кирпичных, металлических, деревянных заграждениях, а так же на воротах и калитках ЧЭ (три-четыре провода) монтируется на кронштейнах в виде «козырька» (внешнего или внутреннего), устанавливаемого по верху заграждения;

3. На опорах или на заграждениях из колючей проволоки. ЧЭ закрепляется на опорах заграждения с другой стороны от колючей проволоки. Для перекрытия всего забора высотой 2,4 метра необходимо 12-13 ниток провода. Шаг установки выбран таким образом, чтобы сделать невозможным пролаз между проводниками без перемещения их, что и регистрирует прибор.

Особенности:

- Пассивный принцип действия. Отсутствие электромагнитного излучения не позволяет идентифицировать принцип работы средства и «зашумить» его.

- Высокая помехоустойчивость к электромагнитным помехам промышленного происхождения и природным факторам (дождь, снег, туман, воздействия птиц и мелких животных).

- Физический принцип, заложенный в основу работы средства, а также конструктивно-технические решения в совокупности позволяют свести к минимуму затраты на регламентное (в том числе и сезонное) обслуживание охраняемого периметра (подтягивание проводов чувствительного элемента, выкашивание травы и т.д.).

- Малое энергопотребление в сочетании с широким диапазоном допустимого напряжения питания.

Краткие технические характеристики

Вероятность обнаружения нарушителя	Не менее 0,95
Среднее время наработки на ложное срабатывание	Не менее 1500 ч
Напряжение питания	10 – 30 В
Потребляемая мощность	Не более 0,12 Вт
Габаритные размеры блока обработки	220×330×90 мм
Диапазон рабочих температур	-50 ... +50 С

Вибромагнитометрическое средство обнаружения «Дрозд

Вибромагнитометрическое средство обнаружения регистрирует как перелаз, так и попытки разрушения заграждения, для сигнализационного блокирования участка периметра протяженностью 250 м.

Вибромагнитометрическое средство обнаружения «Дрозд-М»

Вибромагнитометрическое средство обнаружения регистрирует попытки перелаза заграждения, для сигнализационного блокирования участка периметра протяженностью 500 м.

Краткие технические характеристики

Вероятность обнаружения нарушителя	Не менее 0,95
Среднее время наработки на ложное срабатывание	Не менее 1500 ч
Напряжение питания	10 – 30 В
Потребляемая мощность	Не болем 0,1 Вт
Габаритные размеры блока обработки	220×330×90 мм
Диапазон рабочих температур	-50 ... +50  С
